网络基础 01 计算机网络参考模型

计算机网络参考模型







ISO/OSI七层网络参考模型

应用层：网络服务与最终用户的接口

表示层：数据的表示、安全、压缩

会话层：建立、管理、终止会话

运输层：定义传输数据的端口号及流控和差错校验

网络层：进行逻辑寻址实现不同网络之间的地址选择

数据链路层：建立逻辑连接进行硬件地址寻址和差错校验

物理层：建立、维护、断开物理连接



²  OSI七层网络参考模型分层的意义是为了使复杂的问题简单化、清晰化、条理化







点到点与点到端的通信区别：

点到点之间的通信指节点与节点间的通信，大多发生在1-3层，是设备与设备之间的通信

端到端的通信指应用端口与应用端口间的通信，大多发生在4-7层。

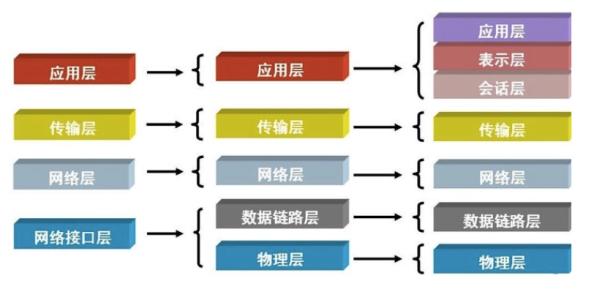

OSI七层结构与 TCP/IP四层、五层结构图









TCP/IP五层协议及协议簇与对应端口号

应用层：     HTTP(80)   FTP(2021)   TFTP(69)   SMTP(25)  SNMP(161)   DNS(53)

传输层：    TCP   UDP

网络层：    ICMP   IGMP   IP   ARP   RARP

数据链路层：由底层网络定义协议

物理层：    由底层网络定义协议



TCP/IP四层协议

应用层、传输层、网络层、网络接口层



TCP/IP五层协议中每层所对应的设备：

应用层：     计算机

传输层：     防火墙

网络层：     路由器

数据链路层： 交换机

物理层：     网卡、网线

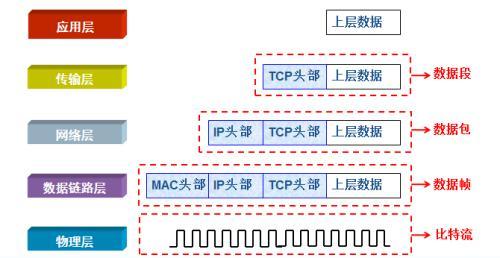

² TCP/IP五层协议中数据封装与解封装的过程:



封装





解封装



封装：

应用层将用户的需求整理成原始数据传递给传输层，

传输层将收到的数据按需求添加TCP报头信息或其他，并将添加后的数据处理成数据段传递给网络层，

网络层将接收到的数据段按需求添加IP报头信息或其他，并将添加后的数据段处理成数据包传递给数据链路层，

数据链路层将接收到的的数据包按需求添加MAC头部信息，并将添加后的数据包处理成数据帧传递给网络层，

网络层将接收到的数据帧处理成比特流传递出去

解封装：

物理层将接收到的比特流传递给数据链路层，

数据链路层将接收到的比特流解析成数据包并通过MAC头部信息传递给网络层，

网络层将接收到的数据帧解析成数据包，并通过IP头部信息传递给传输层，

传输层将接收到的数据包解析成数据段，并通过TCP头部信息传递给应用层，

应用层将接收到的数据段解析成原始数据，并将数据中的信息反馈给用户







PDU
