概述

一、概述：
在日常的app使用中，我们会在android 的app中看见热门标签等自动换行的流式布局，今天，我们就来看看如何

自定义一个类似热门标签那样的流式布局吧（源码下载在下面最后给出）

类似的自定义布局。下面我们就来详细介绍流式布局的应用特点以及用的的技术点：

1.流式布局的特点以及应用场景
特点：当上面一行的空间不够容纳新的TextView时候，
才开辟下一行的空间

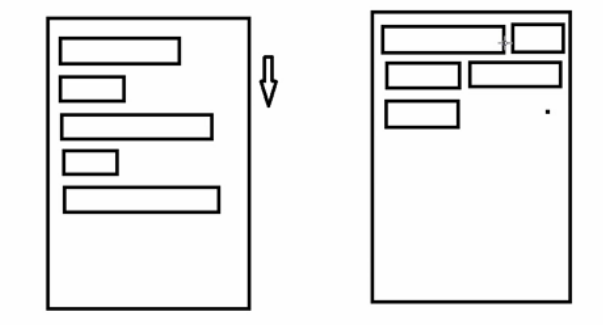

　　原理图：

场景：主要用于关键词搜索或者热门标签等场景
2.自定义ViewGroup,重点重写下面两个方法

1、onMeasure:测量子view的宽高，设置自己的宽和高

2、onLayout:设置子view的位置

onMeasure:根据子view的布局文件中属性，来为子view设置测量模式和测量值
测量=测量模式+测量值；

测量模式有3种：
EXACTLY：表示设置了精确的值，一般当childView设置其宽、高为精确值、match_parent时，ViewGroup会将其设置为EXACTLY；
AT_MOST：表示子布局被限制在一个最大值内，一般当childView设置其宽、高为wrap_content时，ViewGroup会将其设置为AT_MOST；
UNSPECIFIED：表示子布局想要多大就多大，一般出现在AadapterView的item的heightMode中、ScrollView的childView的heightMode中；此种模式比较少见。
3.LayoutParams
ViewGroup LayoutParams :每个 ViewGroup 对应一个 LayoutParams; 即 ViewGroup -> LayoutParams
getLayoutParams 不知道转为哪个对应的LayoutParams ,其实很简单，就是如下：
子View.getLayoutParams 得到的LayoutParams对应的就是子View所在的父控件的LayoutParams;
例如，LinearLayout 里面的子view.getLayoutParams ->LinearLayout.LayoutParams
所以咱们的FlowLayout 也需要一个LayoutParams，由于上面的效果图是子View的 margin，
所以应该使用MarginLayoutParams。即FlowLayout->MarginLayoutParams

4.最后来看看实现的最终效果图：

二、热门标签的流式布局的实现：

1. 自定义热门标签的ViewGroup实现

　　根据上面的技术分析，自定义类继承于ViewGroup，并重写 onMeasure和onLayout等方法。具体实现代码如下：

[plain] view plain copy

package com.czm.flowlayout;
import java.util.ArrayList;
import java.util.List;
import android.content.Context;
import android.util.AttributeSet;
import android.view.View;
import android.view.ViewGroup;
/**
*
* @author caizhiming
* @created on 2015-4-13
*/
public class XCFlowLayout extends ViewGroup{
//存储所有子View
private List<List<View>> mAllChildViews = new ArrayList<>();
//每一行的高度
private List<Integer> mLineHeight = new ArrayList<>();
public XCFlowLayout(Context context) {
this(context, null);
// TODO Auto-generated constructor stub
}
public XCFlowLayout(Context context, AttributeSet attrs) {
this(context, attrs, 0);
// TODO Auto-generated constructor stub
}
public XCFlowLayout(Context context, AttributeSet attrs, int defStyle) {
super(context, attrs, defStyle);
// TODO Auto-generated constructor stub
}
@Override
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
// TODO Auto-generated method stub
//父控件传进来的宽度和高度以及对应的测量模式
int sizeWidth = MeasureSpec.getSize(widthMeasureSpec);
int modeWidth = MeasureSpec.getMode(widthMeasureSpec);
int sizeHeight = MeasureSpec.getSize(heightMeasureSpec);
int modeHeight = MeasureSpec.getMode(heightMeasureSpec);
//如果当前ViewGroup的宽高为wrap_content的情况
int width = 0;//自己测量的宽度
int height = 0;//自己测量的高度
//记录每一行的宽度和高度
int lineWidth = 0;
int lineHeight = 0;
//获取子view的个数
int childCount = getChildCount();
for(int i = 0;i < childCount; i ++){
View child = getChildAt(i);
//测量子View的宽和高
measureChild(child, widthMeasureSpec, heightMeasureSpec);
//得到LayoutParams
MarginLayoutParams lp = (MarginLayoutParams) getLayoutParams();
//子View占据的宽度
int childWidth = child.getMeasuredWidth() + lp.leftMargin + lp.rightMargin;
//子View占据的高度
int childHeight = child.getMeasuredHeight() + lp.topMargin + lp.bottomMargin;
//换行时候
if(lineWidth + childWidth > sizeWidth){
//对比得到最大的宽度
width = Math.max(width, lineWidth);
//重置lineWidth
lineWidth = childWidth;
//记录行高
height += lineHeight;
lineHeight = childHeight;
}else{//不换行情况
//叠加行宽
lineWidth += childWidth;
//得到最大行高
lineHeight = Math.max(lineHeight, childHeight);
}
//处理最后一个子View的情况
if(i == childCount -1){
width = Math.max(width, lineWidth);
height += lineHeight;
}
}
//wrap_content
setMeasuredDimension(modeWidth == MeasureSpec.EXACTLY ? sizeWidth : width,
modeHeight == MeasureSpec.EXACTLY ? sizeHeight : height);
super.onMeasure(widthMeasureSpec, heightMeasureSpec);
}
@Override
protected void onLayout(boolean changed, int l, int t, int r, int b) {
// TODO Auto-generated method stub
mAllChildViews.clear();
mLineHeight.clear();
//获取当前ViewGroup的宽度
int width = getWidth();
int lineWidth = 0;
int lineHeight = 0;
//记录当前行的view
List<View> lineViews = new ArrayList<View>();
int childCount = getChildCount();
for(int i = 0;i < childCount; i ++){
View child = getChildAt(i);
MarginLayoutParams lp = (MarginLayoutParams) child.getLayoutParams();
int childWidth = child.getMeasuredWidth();
int childHeight = child.getMeasuredHeight();
//如果需要换行
if(childWidth + lineWidth + lp.leftMargin + lp.rightMargin > width){
//记录LineHeight
mLineHeight.add(lineHeight);
//记录当前行的Views
mAllChildViews.add(lineViews);
//重置行的宽高
lineWidth = 0;
lineHeight = childHeight + lp.topMargin + lp.bottomMargin;
//重置view的集合
lineViews = new ArrayList();
}
lineWidth += childWidth + lp.leftMargin + lp.rightMargin;
lineHeight = Math.max(lineHeight, childHeight + lp.topMargin + lp.bottomMargin);
lineViews.add(child);
}
//处理最后一行
mLineHeight.add(lineHeight);
mAllChildViews.add(lineViews);
//设置子View的位置
int left = 0;
int top = 0;
//获取行数
int lineCount = mAllChildViews.size();
for(int i = 0; i < lineCount; i ++){
//当前行的views和高度
lineViews = mAllChildViews.get(i);
lineHeight = mLineHeight.get(i);
for(int j = 0; j < lineViews.size(); j ++){
View child = lineViews.get(j);
//判断是否显示
if(child.getVisibility() == View.GONE){
continue;
}
MarginLayoutParams lp = (MarginLayoutParams) child.getLayoutParams();
int cLeft = left + lp.leftMargin;
int cTop = top + lp.topMargin;
int cRight = cLeft + child.getMeasuredWidth();
int cBottom = cTop + child.getMeasuredHeight();
//进行子View进行布局
child.layout(cLeft, cTop, cRight, cBottom);
left += child.getMeasuredWidth() + lp.leftMargin + lp.rightMargin;
}
left = 0;
top += lineHeight;
}
}
/**
* 与当前ViewGroup对应的LayoutParams
*/
@Override
public LayoutParams generateLayoutParams(AttributeSet attrs) {
// TODO Auto-generated method stub
return new MarginLayoutParams(getContext(), attrs);
}
}
