Flutter难点问题之GPU后台Crash

背景介绍

众所周知，在众多跨平台方案中，Flutter的渲染一致性一直是它的一大亮点，可谓是真正的实现了像素级别的控制。这主要归功于Flutter的架构设计，它基于Skia来实现渲染，而后者则以OpenGLES、Metal或Vulkan作为后端，这在最大程度上保证了不同平台的渲染一致性。Flutter的这个架构设计非常先进，当然，同其他项目一样，Flutter也不可避免的存在一些bug。今天我想和大家聊的，就是一个Flutter在iOS后台时访问GPU导致Crash的问题。本文将先对GPU后台Crash发生的原因进行说明，再介绍官方对此问题的修复方案，最后分享闲鱼在此基础上如何在其他三个场景解决该问题。

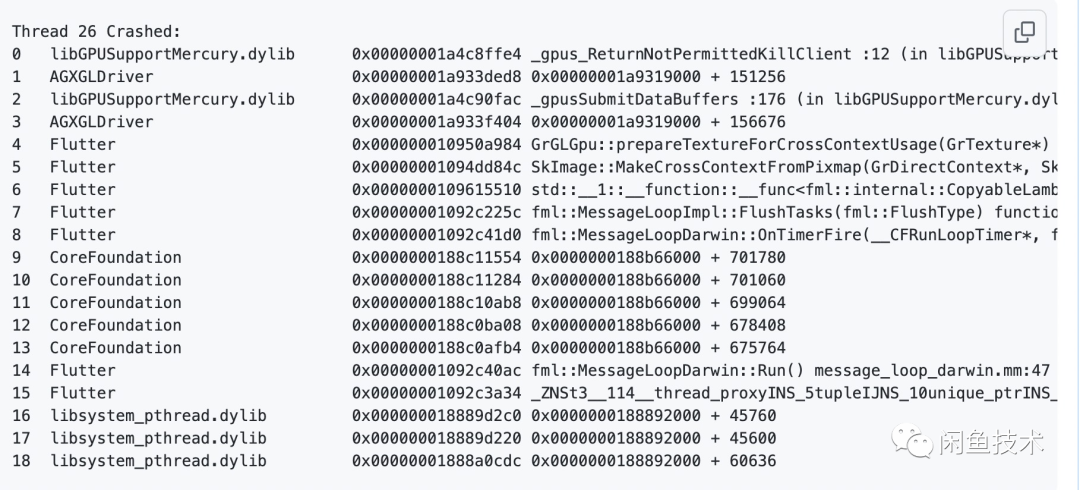

闲鱼App在使用Flutter开发项目的过程中，发现了一个与Flutter相关的iOS Crash，这个Crash的具体堆栈如下：

根据堆栈中的_gpus_ReturnNotPermittedKillClient可知，App是因为在后台访问了GPU导致了Crash，或许有些同学不太明白，为什么App在后台访问GPU会导致Crash呢？这其实是和iOS系统的策略有关。iOS系统是禁止后台的App访问GPU的，主要是为了保证前台正在运行的App的性能体验。因为GPU在系统看来是非常宝贵且有限的资源，如果App退到后台之后还继续疯狂使用GPU的话，那么前台App的性能可能就无法得到保障了。那么就有同学问了，如果App并没有遵循这个规范，在退到后台之后，继续使用Metal或OpenGLES访问GPU，会发生什么事情呢？答案很简单，会直接Crash。

由于Flutter使用了Skia作为渲染引擎，而后者在iOS则以Metal或OpenGLES作为后端，因此免不了要和GPU打交道，而在LayerTree光栅化上屏或者图片解码上传纹理时，都会使用到GPU，因此如果没有做好相应的保护措施的话，App就有可能Crash。

官方的修复方案

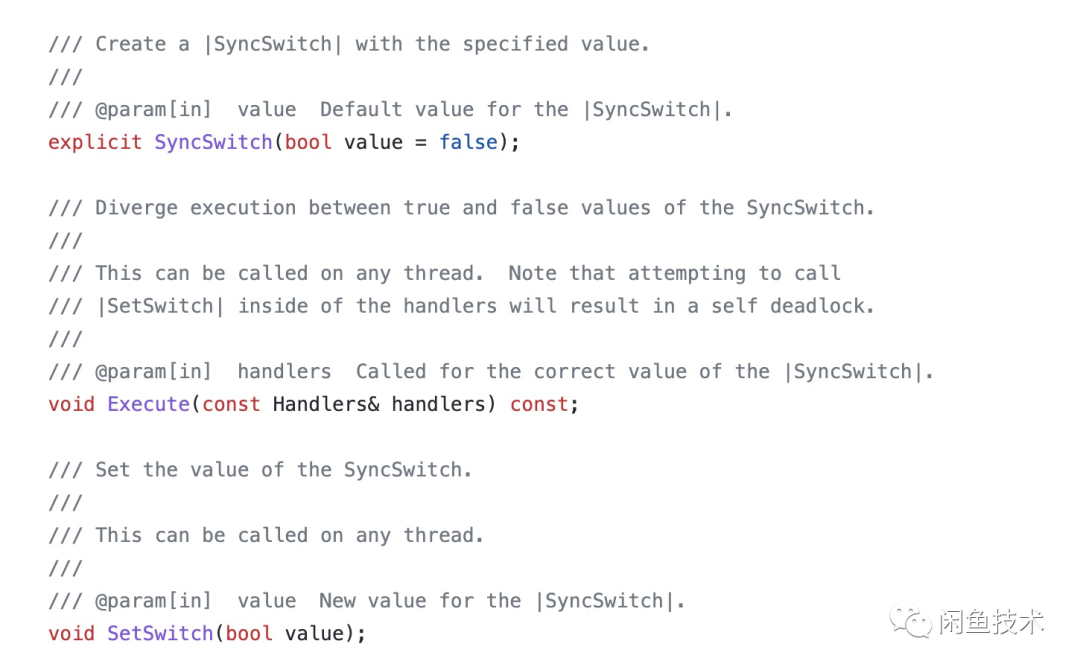

Flutter应用日益增多，开发者们慢慢发现了这个问题，并向官方提了相应的Issue。陆陆续续有开发者向Flutter官方反馈GPU后台Crash的问题，这引起了官方的注意，官方决定跟踪和解决这个问题。那么这个问题该如何解决呢？解决这个问题的关键，就是在收到UIApplicationDidEnterBackgroundNotification这个通知后，不要再执行任何可能会访问到GPU的操作。但是这个通知是在主线程收到的，而真正去访问GPU的则是Raster线程或IO线程，那么该如何通知它们呢？为此，Google软件工程师Aaron Clarke（github名为gaaclarke）设计了一个新的同步机制: SyncSwitch。SyncSwitch简单来说就是可以在一个线程去设置一个类型为bool的value，另一个线程的代码分为两个分支，根据value的值来确定具体走哪个分支。我们先来看看SyncSwitch是如何设计与实现的，以下是SyncSwitch的构造函数和两个API：

当iOS的前后台状态发生改变时，可以通过SetSwitch来设置value来表示GPU是否可用。而逻辑需要根据iOS在前台或者在后台走不同分支时，则调用Execute方法来走对应的逻辑。

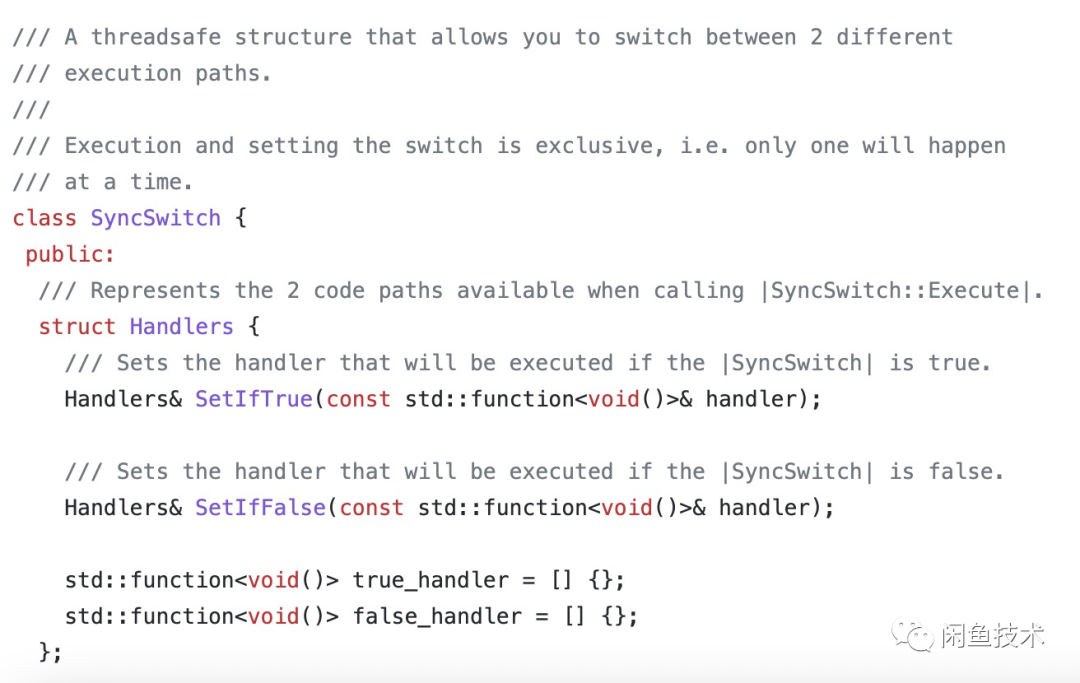

以下是作为Execute方法参数的结构体Handlers的代码：

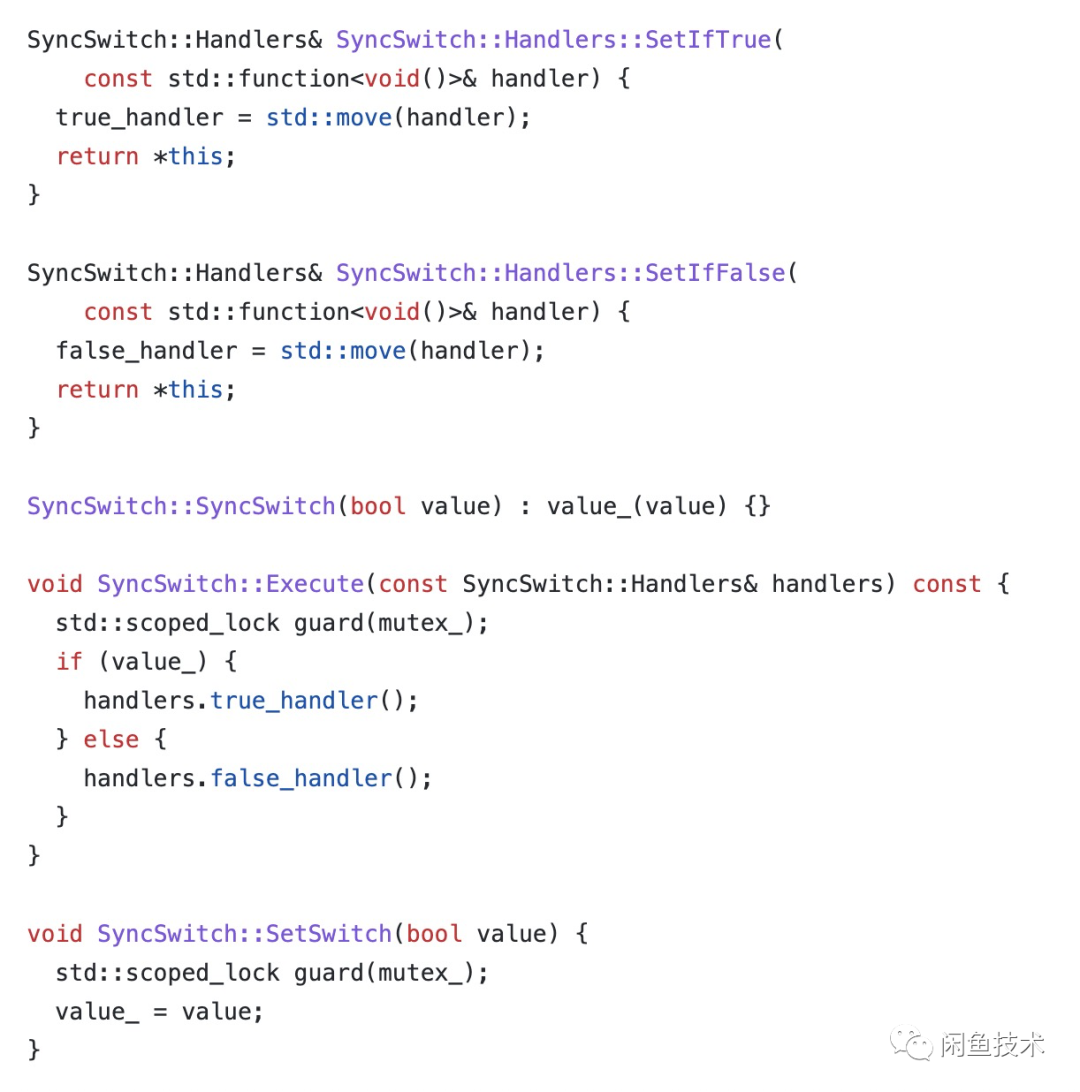

以下是上述方法的具体实现，我们可以看到逻辑比较简单，主要就是在SetSwitch和Execude时加锁，然后根据value值去调用true_handler或者false_handler。

最终官方通过这个方案，成功修复了ImageDecoder::UploadRasterImage导致的GPU后台Crash，具体代码如下：

这是官方关于用于修复这个问题的PR:

#13908 Made a way to turn off the OpenGL operations on the IO thread for backgrounded apps^[1]

当然，这个过程也不是一帆风顺的，在这个过程中，也遇到了一些问题，但是gaaclarke都顺利解决了。

问题的进一步解决

闲鱼将Flutter引擎升级并将官方最新的修复Patch打上以后，发现依然存在GPU后台Crash，这说明GPU后台Crash的问题并没有完全解决，难道是官方的解决方案还存在什么疏漏吗？我仔细分析了闲鱼发生GPU后台Crash的堆栈后，确认问题一共分布在3个地方，MultipleFrameCodec、EncodeImage以及DrawToSurface，而之前大家反馈的ImageDecoder则并未出现。所以可以确定的是，官方的解决方案并没有问题，只是并没有覆盖全面。而闲鱼由于业务体量大，场景复杂，再加上大规模使用Flutter，所以这些问题都都被一一暴露了出来。既然问题原因已经确认，那么让我们来看下如何修复吧。

MultipleFrameCodec::getNextFrame场景的Crash

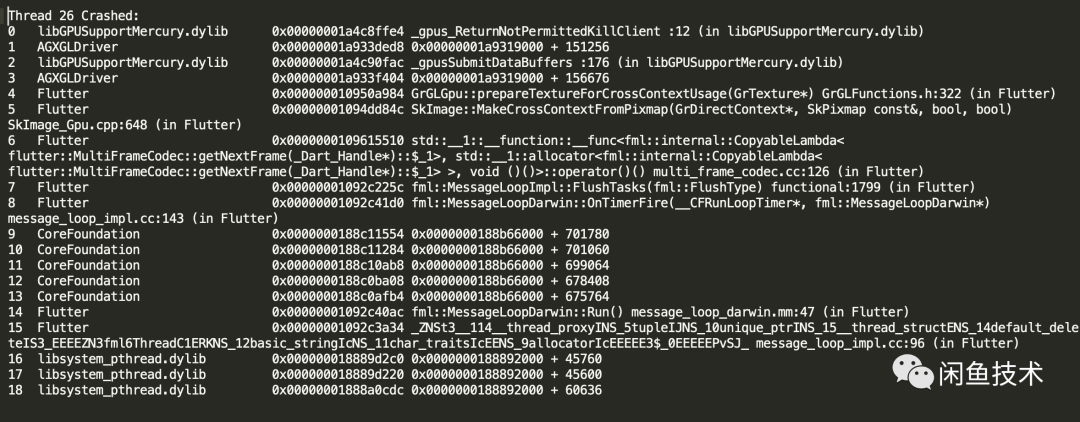

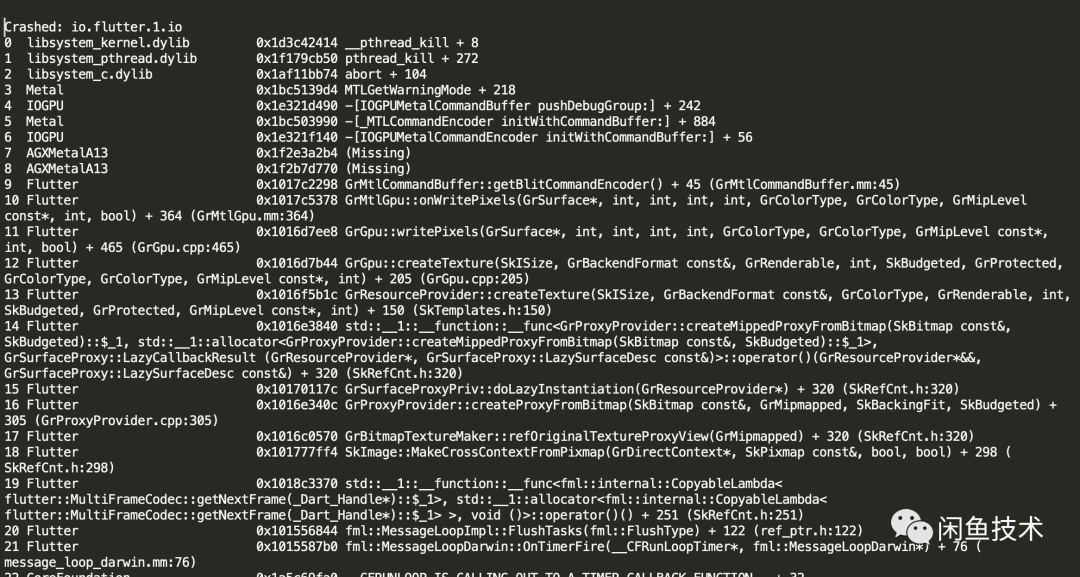

在闲鱼遇到的3个GPU后台Crash中，MultipleFrameCodec::getNextFrame引起的占比是最高的，因此我决定先从这个问题下手。我们先来看一下问题的堆栈信息，来分析一下Crash具体是如何发生的。

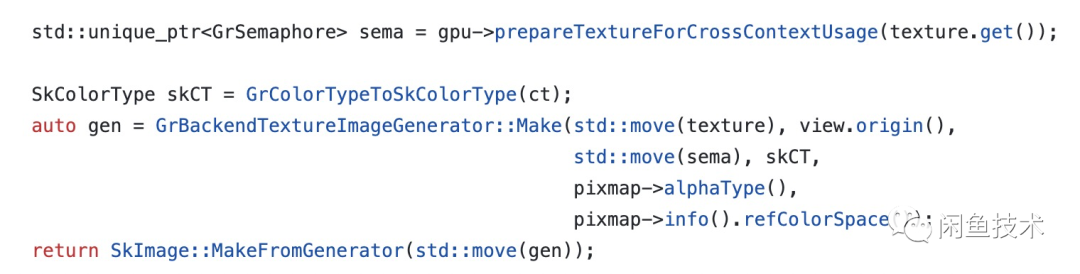

根据堆栈可知，在发生Crash时，Flutter调用了SkImage::MakeCrossContextFromPixmap来生成一个基于texture的SkImage，该方法与问题相关的逻辑如下：

我们看到，在生成SkImage之前，会先调用了GrGpu::prepareTextureForCrossContextUsage来获取一个GrSemaphore，那么这个方法具体是什么用的呢，我们先来看看官方的文档注释：

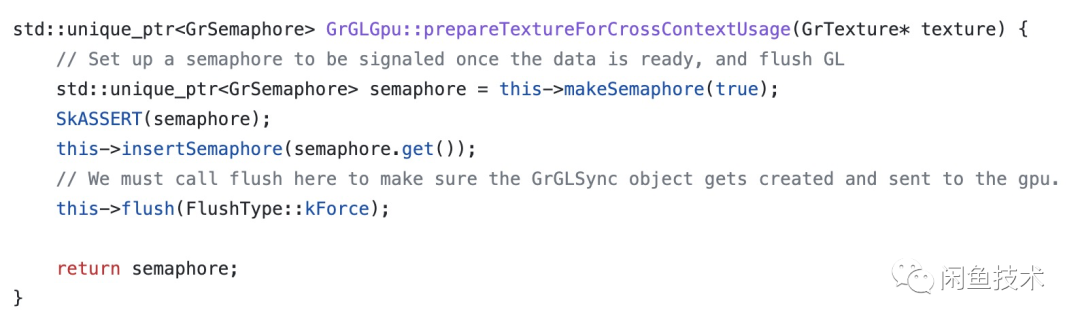

根据文档注释可以看到，这个方法主要是为了让保障texture能够在多个context下安全使用。根据具体的后端实现，这个方法可能会返回一个GrSemaphore用于同步。接下来看看使用OpenGLES的情况下这个方法是如何实现的吧。

我们注意到，这个方法会创建一个GrGLSync，并且会调用一次flush来确保GrGLSync对象已经创建并且发送到了gpu。这个flush方法会去调用OpenGLES的APIglFlush，如果此时应用正处于后台，那么调用glFlush会导致应用直接崩溃。

上面我们分析了OpenGLES的实现，那么在Metal下是否也存在GPU后台Crash呢？答案是肯定的，Metal也有这方面的限制，我们在flutter issue里找到了一个与上面相似的堆栈。

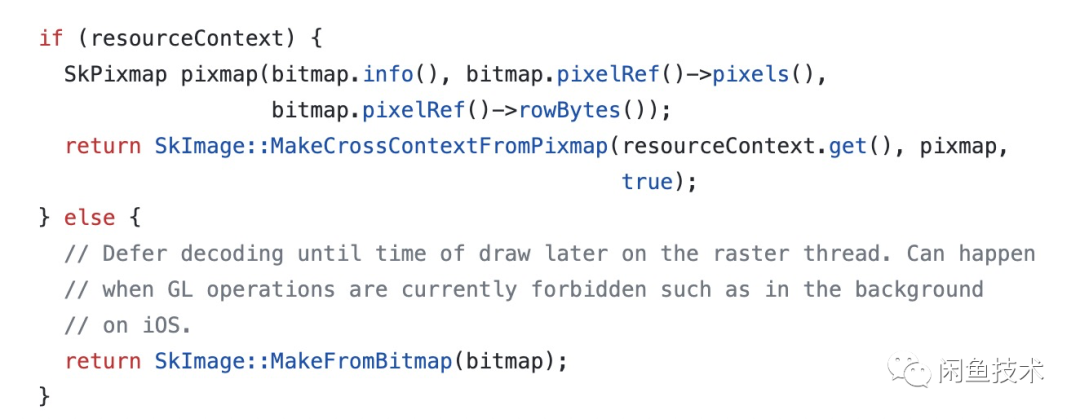

既然已经找到问题的原因了，那么我们来看看如何修复吧。先来看一下MultipleFrameCodec::getNextFrame方法与之相关的逻辑，逻辑还是比较清晰的，如果有resourceContext，则使用SkImage::MakeCrossContextFromPixmap来生成SkImage，否则则使用SkImage::MakeFromBitmap来生成。

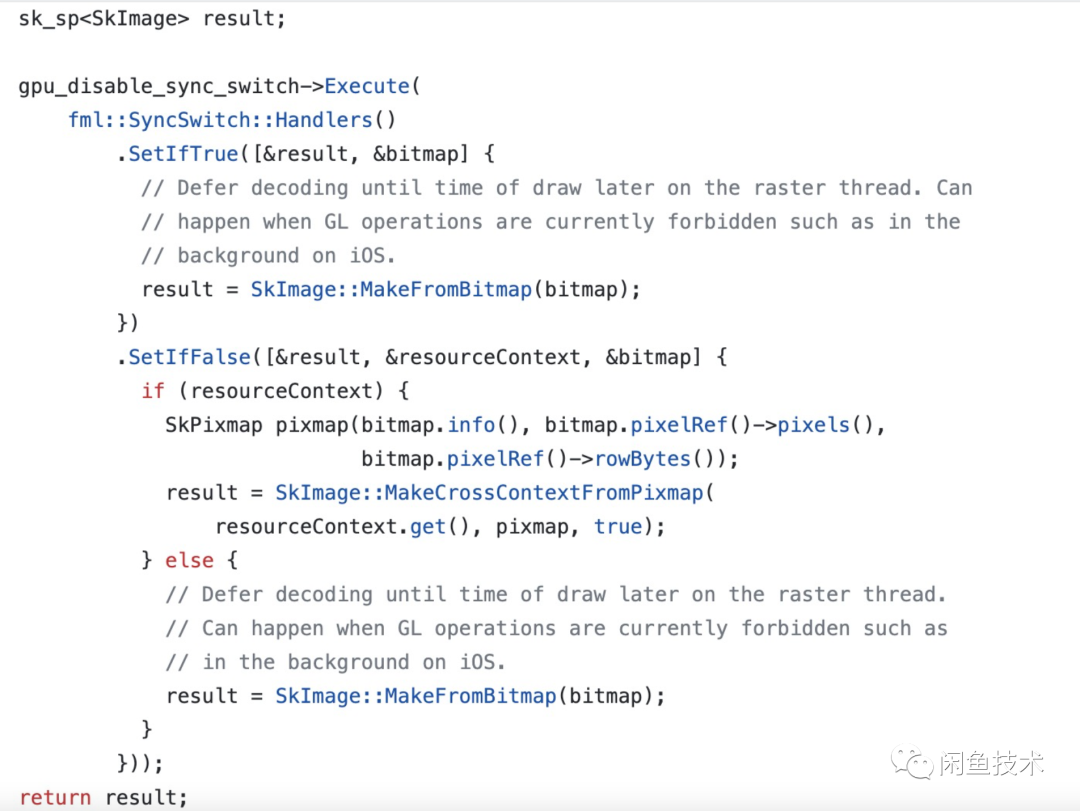

那么该如何修复这个问题呢，相信细心的读者可能已经想到了解决方法，可以使用gpu_disable_sync_switch来确保只有在GPU可用时才会调用SkImage::MakeCrossContextFromPixmap生成SkImage，而如果GPU不可用，则回退到调用SkImage::MakeFromBitmap生成SkImage。

有了这个方案后，那么只需要稍加修改代码，功能也就实现了。当然，为了确保功能正确以及后续不会因为其他改动而导致不可用，我们还需要写一个单元测试。最终的PR如下：

#28159 Prevent app from accessing the GPU in the background in MultiFrameCodec^[2]

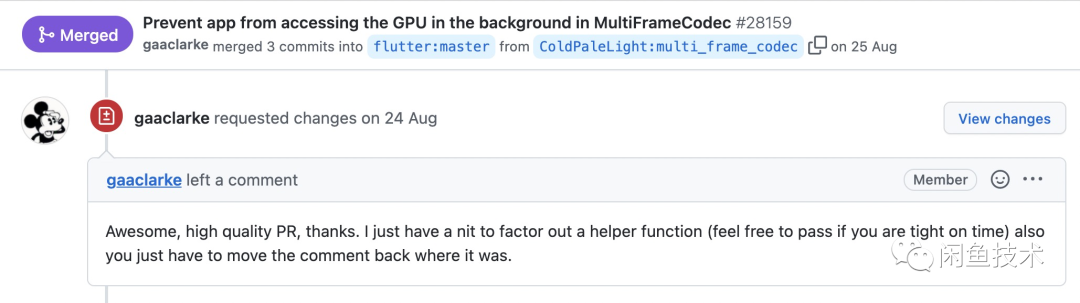

gaaclarke在review了这个PR之后给予了肯定，目前这个PR已经成功合入到了master。

EncodeImage场景的Crash

第二个发生Crash的场景是在EncodeImage的时候，具体堆栈如下

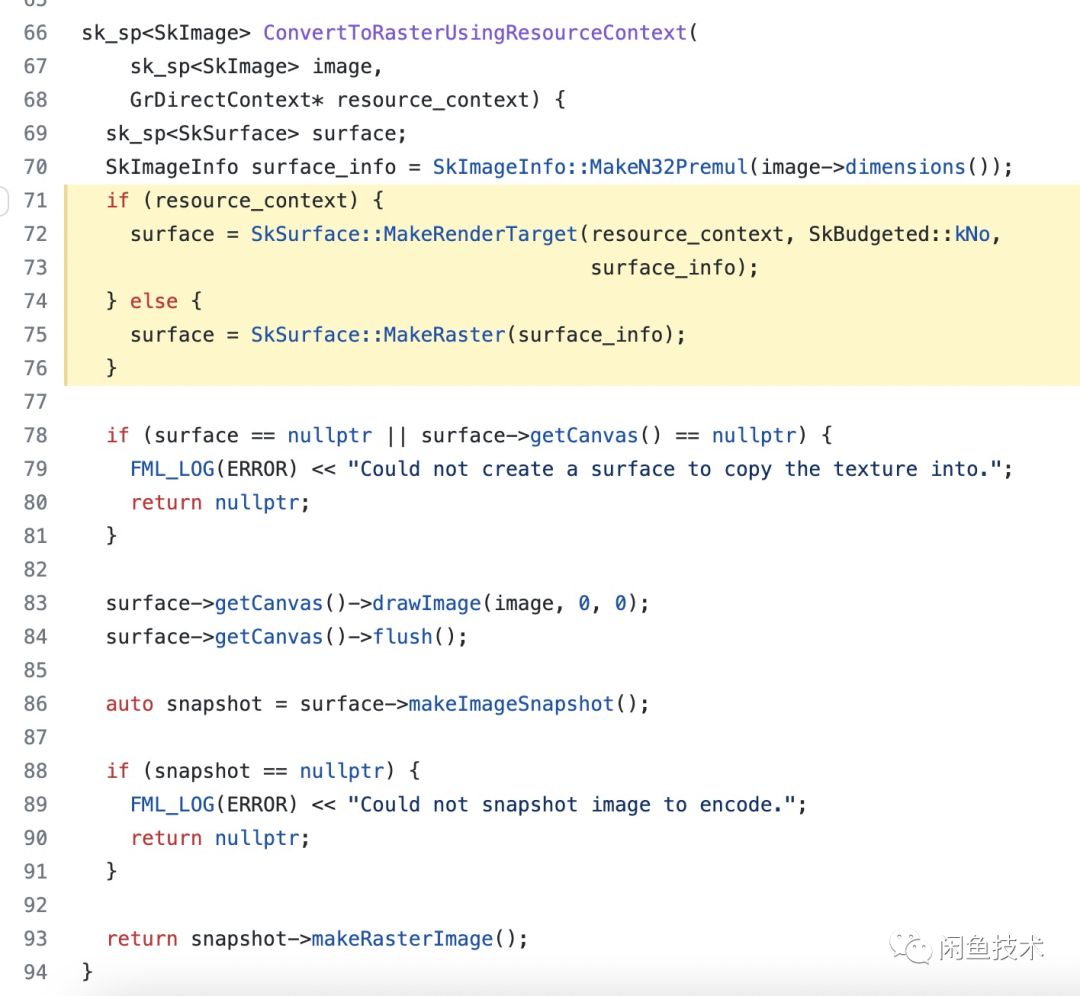

根据这个堆栈，我很快就定位到了场景，这是在image_encoding.cc中的EncodeImage方法未使用is_gpu_disabled_sync_switch导致的Crash，具体代码如下：

有了上一次的经验，我很快在这个基础上加上is_gpu_disabled_sync_switch的逻辑，这部分代码比较简单，就不贴了。定位问题和修改问题可以说都很顺利，但是如何去写单元测试则让我犯了难。我修改的ConvertToRasterUsingResourceContext是一个内部方法，写单元测试时访问不到，另外即使将这个方法暴露出来，我们也没有办法传入一个flutter::SyncSwitch来用于测试，原因是flutter::SyncSwitch内部并没有属性来判断它自己是否被访问过。由于写不出单元测试，所以我只好向flutter官方的同学求助。

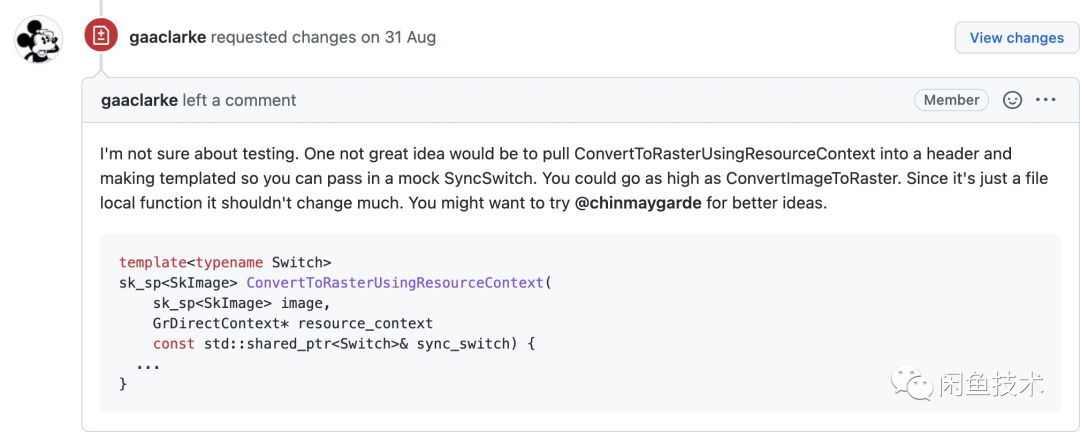

gaaclarke非常热心地给了我一个方案，让我将ConvertToRasterUsingResourceContext放到头文件，并改成模板，这样单元测试里不用传入flutter::SyncSwitch，只需要传入另一个Mock的其它类型的SyncSwitch就行。

我尝试了这个他给的这个方案，觉得改动有点大，在当时的我看来，单元测试的作用是为了保证自己的功能不被意外回滚。而我觉得这个PR被回滚的概率很小，因此我想着是不是可以和官方同学商量一下，不用写测试。

官方同学给我的回复让我对单元测试有了新的认知。gaaclarke觉得一个不完美的测试也比没有测试要好，而zanderso则给出了另一个理由，所有能被cherry-pick到beta或stable分支的功能都需要有单元测试，如果一个功能没有单元测试，那么即使有需要，它也不可能被cherry-pick到beta或stable分支。

他们的回复让我更加明白了单元测试的重要性，但是我当时觉得gaaclarke给的方案改动有点大，所以想了一个新方案，使用FLUTTER_RELEASE这个宏来做条件编译，在非release模式下为SyncSwitch增加逻辑使得其可以知道它是否被调用过，这样可以尽量少改动具体实现来做单元测试。但是这个方案最终没有被gaaclarke采纳，他觉得条件编译使得维护变得复杂，并不是一个好方案。

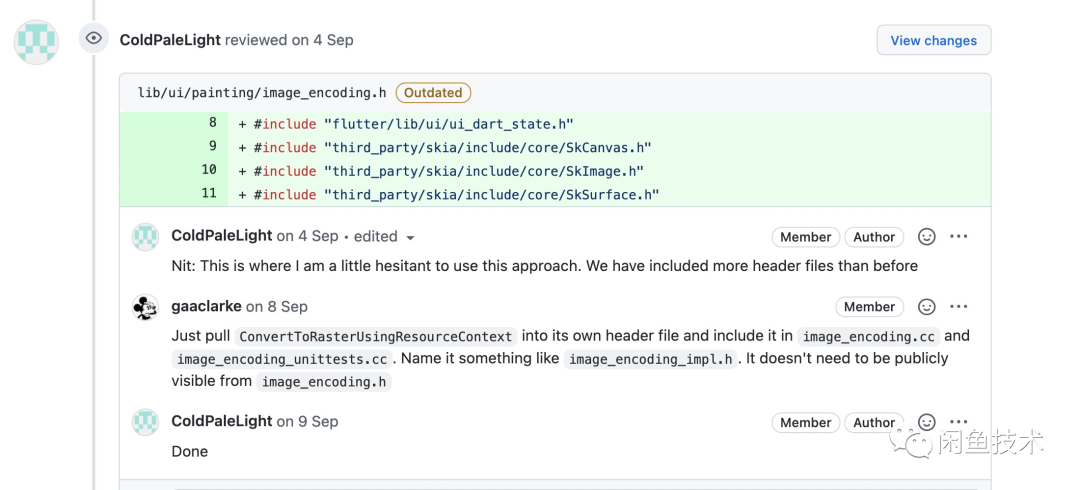

所以最终我还是按照gaaclarke的建议实现了最终版本的单元测试，同时也向gaaclarke表达了我自己的担忧。这个方案将原本无需暴露的头文件都暴露到了image_encoding.h中，gaaclarke给了我一个建议，可以增加一个image_encoding_impl.h来解决这个问题，这的确是个好主意。

在经过多轮的尝试和探讨后，这个PR终于成功合入官方。

#28369 Prevent app from accessing the GPU in the background in EncodeImage^[3]

整个过程和结果得到了gaaclarke的认可，他对此表示赞许以及感谢。

其实我觉得这个过程中，我从gaaclarke那边学到了非常多的东西，包括编码能力以及如何写好单元测试等等。

Rasterizer::DrawToSurface场景的Crash

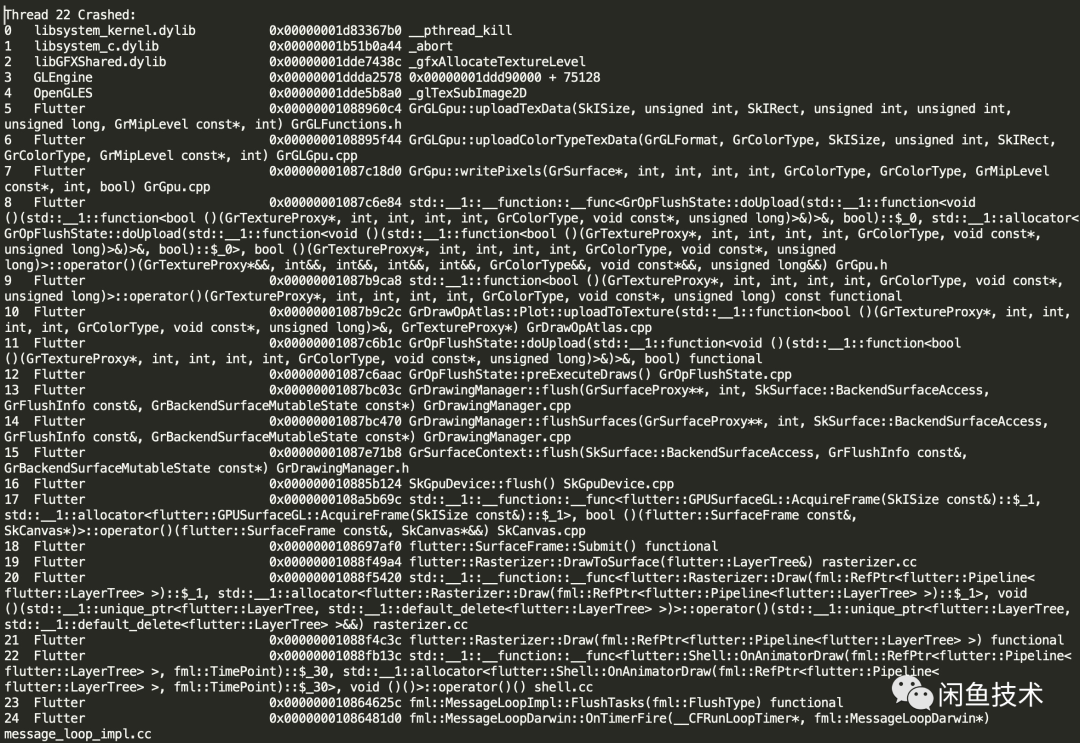

这是闲鱼GPU后台Crash的最后一个场景，也是三个场景中最为棘手的一个，其堆栈如下：

从堆栈分析，问题非常清晰。我们需要确保Rasterizer::DrawToSurface方法不要在后台访问GPU。但是这个场景和之前场景却有着比较大的区别，之前的场景如果我们无法访问GPU，那么我们可以使用CPU来做兜底逻辑。但是在Rasterizer::DrawToSurface时无法访问GPU，那么应该怎么处理呢。

正在我还在苦恼如何来解决这个问题时，官方突然提了一个Issue：Crash in Metal from MTLReleaseAssertionFailure^[4]，我仔细看了一下堆栈，发现他们遇到的竟然和我遇到的是同一个问题！这个Issue的优先级是P2，还是非常紧急的，因为我决定尽我所能，和官方一起解决这个问题。

为了说清楚这个问题，我写了一段具体的分析过程^[5]，阐述了这个问题和之前遇到的GPU后台Crash是一类问题，所以我们需要在Rasterizer::DrawToSurface时，也使用is_gpu_disabled_sync_switch。那么如果当前无法访问GPU，该怎么做呢，我突然想到，DrawToSurface是为了让这一帧上屏，让用户能够看见。那么如果此时应用在后台，用户本来就看不见这一帧，那么我们为什么不直接将这一帧丢弃掉呢？这一帧丢掉会有问题吗，我仔细分析了一下，应该没有问题，因为当用户从后台回到前台时，Animator::Start会被调用，然后会调用RequestFrame去确保最新的一帧上屏。

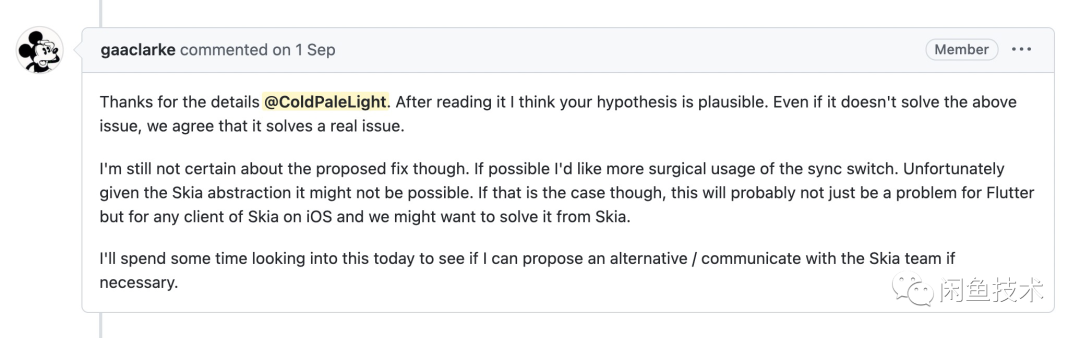

为了能更快解决这个问题，我还提了一个PR，供官方作为解决问题的一个选择方案。gaaclarke在看了我的分析后，觉得有道理，不过他还是不太确定是不是应该在Rasterizer::DrawToSurface这么顶层的地方使用is_gpu_disabled_sync_switch。他觉得或许这个问题应该从Skia层解决更为合适。

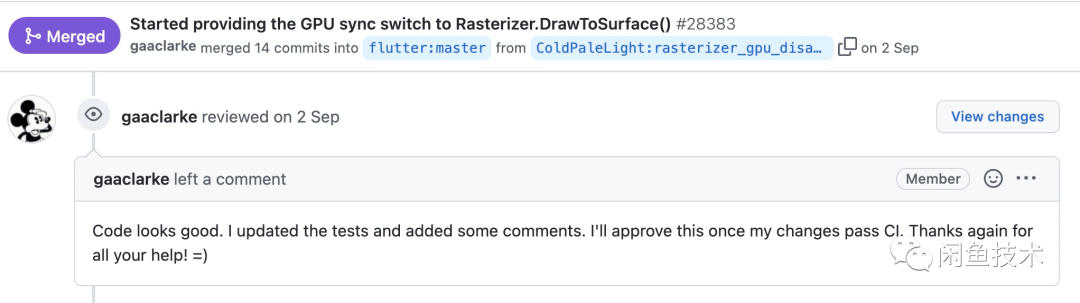

而在经过一阵子调研后，gaaclarke决定采纳我的这个方案，最终经过几轮的讨论和改进，我和gaaclarke一起完成了这个PR，这个PR最终被合入了主干。

#28383 Started providing the GPU sync switch to Rasterizer.DrawToSurface()

总结

Flutter应用在后台访问GPU导致Crash的问题至此得到了圆满解决，相信不久的将来大家就能在Flutter release版本体验到。未来闲鱼团队会一如既往在Flutter上继续深耕，解决Flutter在落地过程中遇到的各种问题，给大家带来更好的用户体验。

References

[1] #13908 Made a way to turn off the OpenGL operations on the IO thread for backgrounded apps: https://github.com/flutter/engine/pull/13908
[2] #28159 Prevent app from accessing the GPU in the background in MultiFrameCodec: https://github.com/flutter/engine/pull/28159
[3] #28369 Prevent app from accessing the GPU in the background in EncodeImage: https://github.com/flutter/engine/pull/28369

[4] Crash in Metal from MTLReleaseAssertionFailure  =>  https://github.com/flutter/flutter/issues/89171

[5] 分析过程: https://github.com/flutter/flutter/issues/89171#issuecomment-908871405

[6] #28383 Started providing the GPU sync switch to Rasterizer.DrawToSurface() =>  https://github.com/flutter/engine/pull/28383
