格雷码转换电路

        格雷码是一种二进制循环码。格雷码的特点是从一个数变为相邻的一个数时，只有一个数据位发生跳变，由于这种特点，就可以避免二进制编码计数组合电路中出现的亚稳态。格雷码常用于通信、异步FIFO或者RAM地址寻址计数器中。

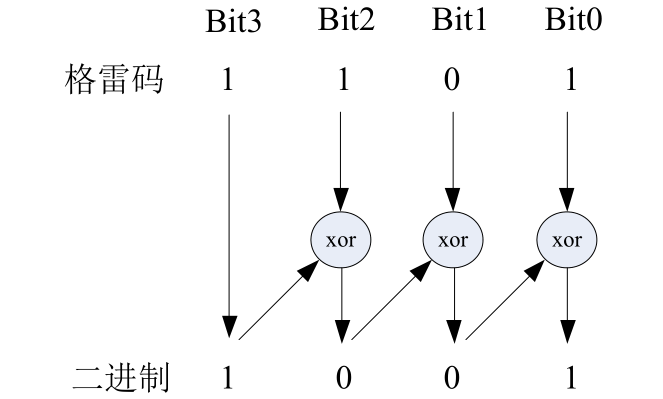

(1) 格雷码转换为二进制码原理如下：

n位的二进制：Bn,Bn-1,Bn-2。。。B2,B1,B0;

n位的格雷码：Gn,Gn-1,Gn-2。。。G2,G1,G0;

转换公式：Bn=Gn；

                    Bi-1=Bi^Gi-1;(i=0,1,2,n-1;)

代码如下：

`timescale 1ns / 1ps

module geleima(
 gray_in,
 bin_out
    );
 parameter WIDTH=4;

 input   [WIDTH-1:0]  gray_in;
 output reg [WIDTH-1:0] bin_out;

 always@(*)begin
   bin_out[3]=gray_in[3];
   bin_out[2]=gray_in[2]^bin_out[3];
   bin_out[1]=gray_in[1]^bin_out[2];
   bin_out[0]=gray_in[0]^bin_out[1];
   end
endmodule

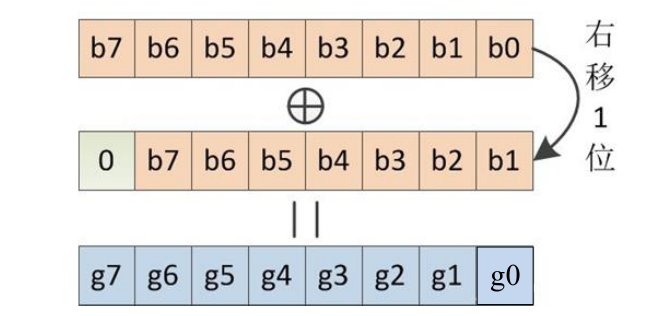

 (2) 二进制转换为格雷码原理如下：

n位的二进制：Bn,Bn-1,Bn-2。。。B2,B1,B0;

n位的格雷码：Gn,Gn-1,Gn-2。。。G2,G1,G0;

转换公式：Gn=Bn；

                    Gi-1=Bi^Bi-1;(i=0,1,2,n-1;)

代码如下：

`timescale 1ns / 1ps

module geleima(
 gray_out,
 bin_in
    );
 parameter WIDTH=4;

 input   [WIDTH-1:0]  bin_in;
 output  [WIDTH-1:0] gray_out;

assign gray_out=(bin_in>>1)^bin_in;

endmodule
