概述

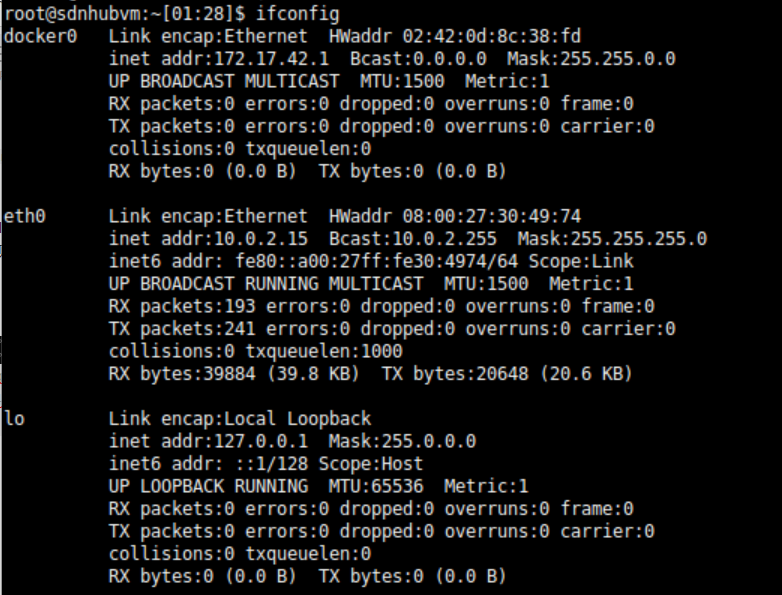

如果不ifconfig mybridge up ifconfig里面不会显示mybridge

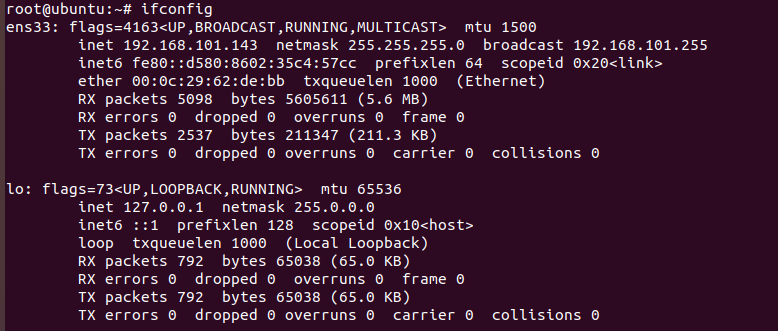

没有配置mybridge之前也是可以ping通的
在这里插入图片描述

可以看到是完全匹配的，子网掩码，默认网关之类的

A Network TAP (Terminal Access Point) denotes a system that monitors events on a local network in order to aid administrators (or attackers) in analyzing the network.[1] The tap itself is typically a dedicated hardware device, which provides a way to access the data flowing across a computer network.

换个思路，新电脑到啦啦啦啦
装个SDN hub VM！！！

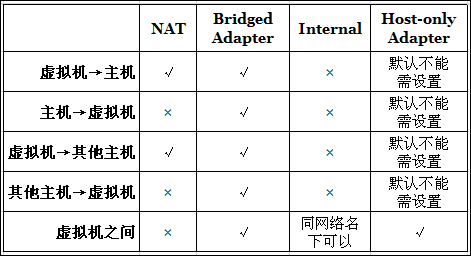

关于VirtualBox中网络连接方式

在这里插入图片描述
link此图取自这个博客，详细介绍了四种网络连接方式，点赞

安装sdnhub vm

成啦成啦我成啦(^▽)
先去睡觉觉
太兴奋失眠
link 安装教程，超级大宝贝，一次性搞定所有环境！！！我一开始没有往下看，凭借经验，参考link装成功der
哈哈哈哈哈哈哈哈哈哈哈哈哈哈

在设备里修改共享粘贴板选项可以在主机和虚拟机之间复制信息

它默认在NAT模式下运行了

virtual box一些小知识

link等正式学到OpenDayLight的时候可以参考这个哥们

/home/ubuntu/SDNHub_Opendaylight_Tutorial/run-location/bin #这个是启动位置
./karaf

不知情的情况下把菜单栏点掉了，按右边的Ctrl+Home键即可出现临时菜单栏
sudo -s 进入root
尝试调整分辨率

如何安装增强功能
先菜单栏设备->安装增强功能，会提示自动挂载
键入如下命令：

cd /media
mkdir vbox
sudo mount /dev/sr0 vbox/
cd vbox/

在vbox目录下./VBoxLinuxAdditions.run
不知道为什么失败了

尝试在VBOX运行目录下：
VBoxManage setextradata global GUI/MaxGuestResolution any 失败
尝试失败
不搞了，告辞

Open vSwitch

这里要特别注意，网卡（port）加入网桥以后，要按照网桥的工作标准工作，那么加入的一个端口就必须是以混杂模式工作，工作在链路层，处理2层的帧，所以这个port就不需要配置IP了。（你没见过哪个交换的端口有IP的吧）
那么接下来你可能会问，通常的交换机不都是有一个管理接口，可以telnet到交换机上进行配置吧，那么在OVS中创建的虚拟交换机有木有这种呢，有的！上面既然创建交换机brname的时候产生了一个虚拟网口brname,那么，你给这个虚拟网卡配置了IP以后，就相当于给交换机的管理接口配置了IP，此时一个正常的虚拟交换机就搞定了。
那么，通常情况下的工作流程如下：
1 VM实例instance产生一个数据包并发送至实例内的虚拟网络接口VNIC，图中就是instance中的eth0.
2 这个数据包会传送到物理节点上的VNIC接口，如图就是vnet接口。
3 数据包从vnet NIC出来，到达桥（虚拟交换机）br100上.
4 数据包经过交换机的处理，从物理节点上的物理接口发出，如图中物理节点上的eth0.
5 数据包从eth0出去的时候，是按照物理节点上的路由以及默认网关操作的，这个时候该数据包其实已经不受你的控制了。

YouTube视频

link视频网址
link rkuo笔记

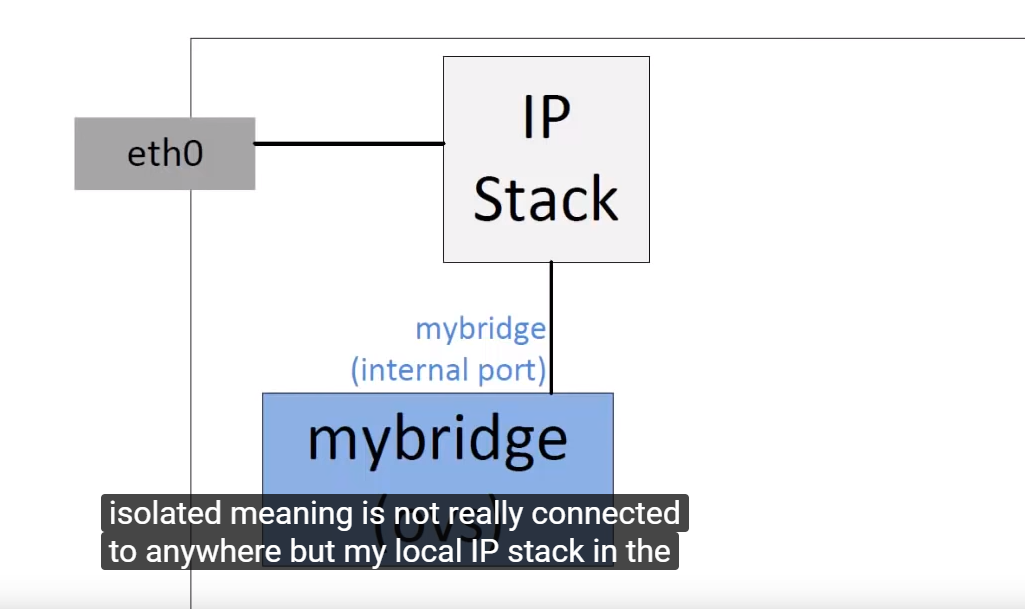

before：
在这里插入图片描述

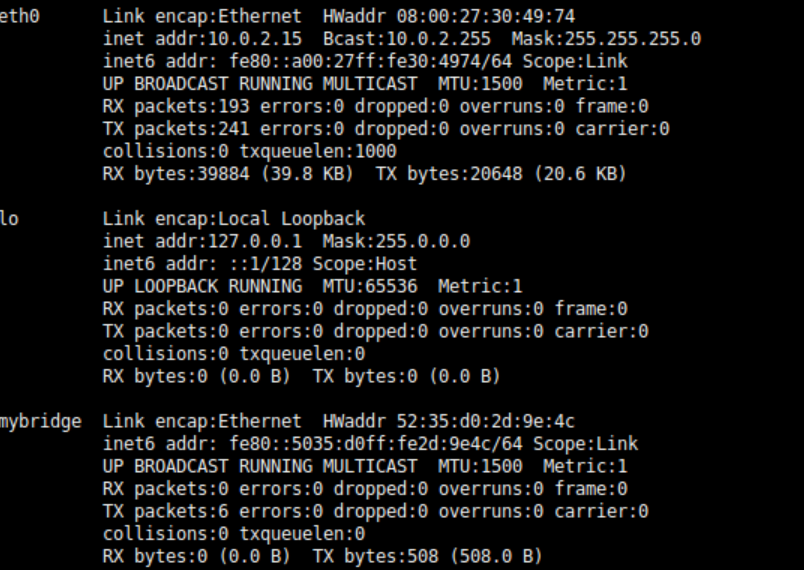

after ： sudo ifconfig mybridge up

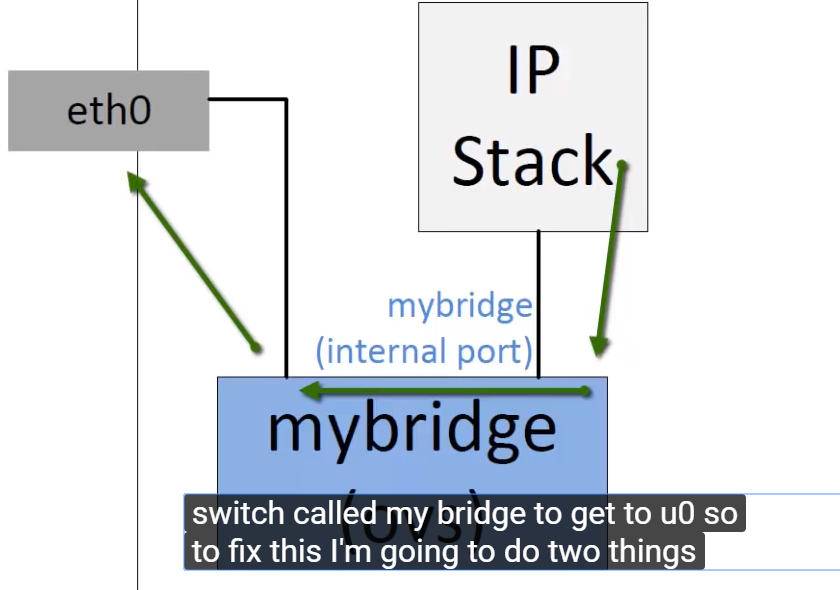

刚建好的时候mybridge是和别的隔绝开的，只连上了本地的IP Stack，为了和外面通信，把eth0挂到

1.remove eth0的IP
2.mybridge配置为dhcp client，获得IP和default gateway
在route -n里面可以看到默认路由器通过mybridge端口，不再直接通过eth0，此时再去ping才能ping
Tun / tap接口是Linux（可能还有其他类似UNIX的操作系统）提供的一项功能，可以进行用户空间联网，即允许用户空间程序查看原始网络流量（在以太网或IP级别）
