通过ssh访问NAT网络模式下的虚拟机Linux

一、虚拟机NAT模式原理

NAT模式在VMware下又称VMnet8。在这种模式下，宿主机有两块网卡，一块是真实的物理网卡（即NAT device），连接Network；一块是 VMware Network Adapter VMnet8，通过虚拟交换机（VMnet8）与虚拟机网卡进行通信。

由于NAT device有网络地址转换功能，虚拟机网卡的数据通过 VMware Network Adapter VMnet8转发，进行地址转换后，由真实的物理网卡再转发到NetWork。此外，在NAT模式下，宿主计算机相当于一台开启了DHCP功能的路由器，而虚拟机则是内网中的一台真实主机，通过路由器(宿主计算机)DHCP动态获得网络参数。因此在NAT模式下，虚拟机可以访问外部网络，反之则不行[1]（注：如果我们在VMware下做了NAT设置，则可以实现从外部网络访问虚拟机，下文将会讲述）。

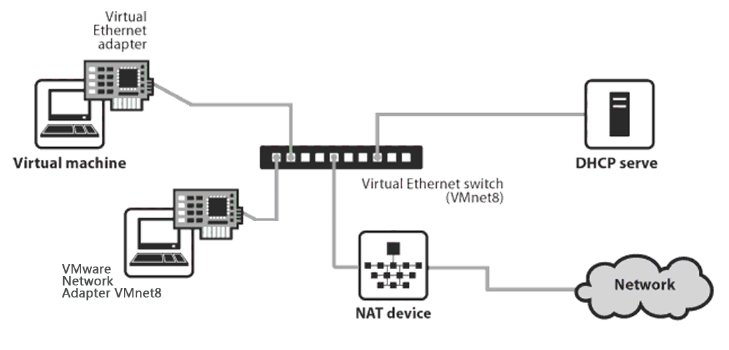

虚拟机NAT模式原理如下图所示：

【名词解释】
VMnet8：VMware用于虚拟NAT网络下的虚拟交换机；
VMware Network Adapter VMnet8：这是宿主机用于与NAT虚拟网络进行通信的宿主机使用的虚拟网卡；

二、软件版本

虚拟机：VMware® Workstation 12 Pro
Linux：CentOS 6.5
终端模拟软件：Xshell 5

三、NAT模式下实现虚拟机对外部网络访问功能

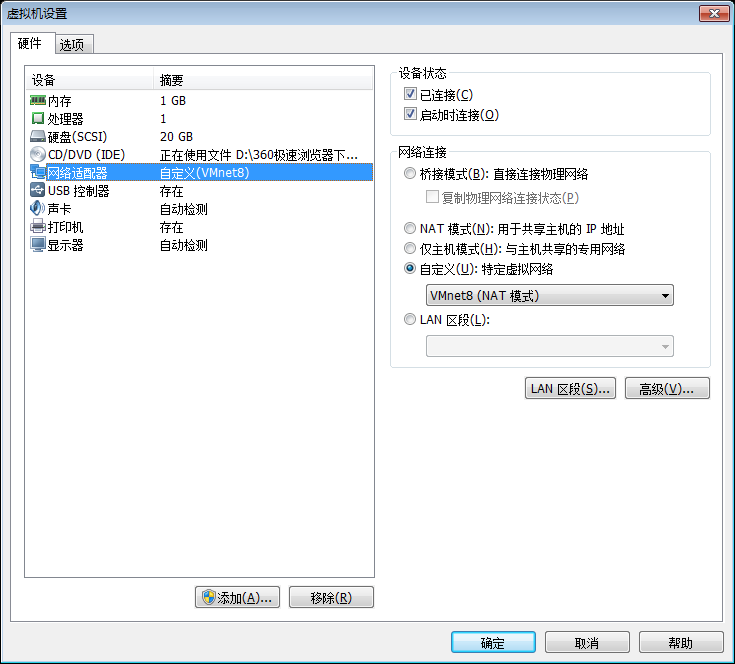

1、在系统菜单下选择”虚拟机”->”设置”，网络适配器选择”自定义”：VMnet8（NAT模式）。

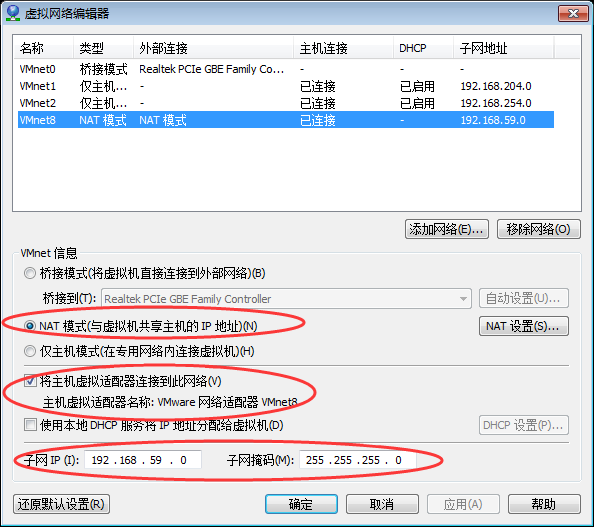

2、在系统菜单下选择”编辑”->”虚拟网络编辑器”，按下图进行配置。注意：我们这里不启动DHCP服务，因此接下来还要手动对虚拟机进行配静态IP配置。如果勾选了“使用本地DHCP服务将IP地址分配给虚拟机”后，则意味着启动DHCP服务，那么我们则无需对虚拟机进行静态IP配置，只要使其动态获取IP就好了。
这里虚拟机IP所在子网段为：192.168.59.0/24。

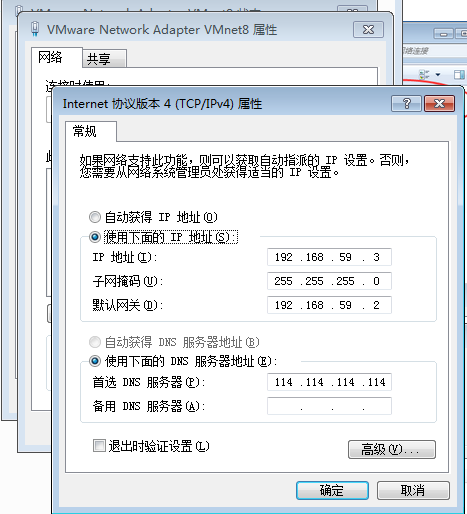

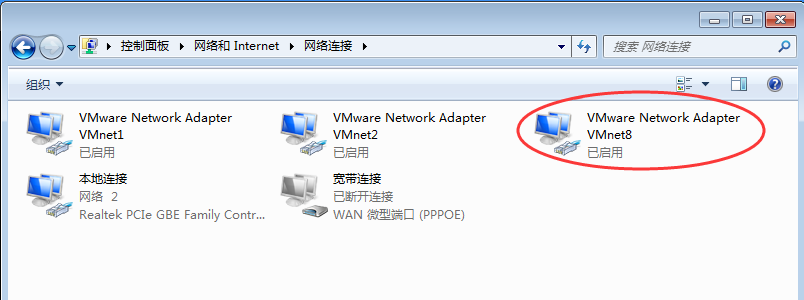

3、找到宿主机的”控制面板”->”网络和 Internet”->”网络连接”，双击”VMware Network Adapter VMnet8”，进行宿主内网IP设置。

4、进入虚拟机系统，配置虚拟机的IP及相关参数，按如下指令所示进行修改：

[root@localhost 桌面]# vi /etc/sysconfig/network-scripts/ifcfg-eth0
DEVICE=eth0
TYPE=Ethernet
ONBOOT=yes
BOOTPROTO=static
IPADDR=192.168.59.1 #注意虚拟机的IP与宿主机的内网IP不能相同
NETMASK=255.255.255.0
GATEWAY=192.168.59.2
DNS1=222.246.129.80
DNS2=114.114.114.114

[root@localhost 桌面]# ifconfig eth0 on #启动eth0网卡
[root@localhost 桌面]# service network restart #重启启动网络服务，使得刚才的配置生效

至此NAT模式下实现虚拟机对外部网络访问功能已经配置完成。

四、NAT模式下实现外部网络对虚拟机（ssh）访问功能

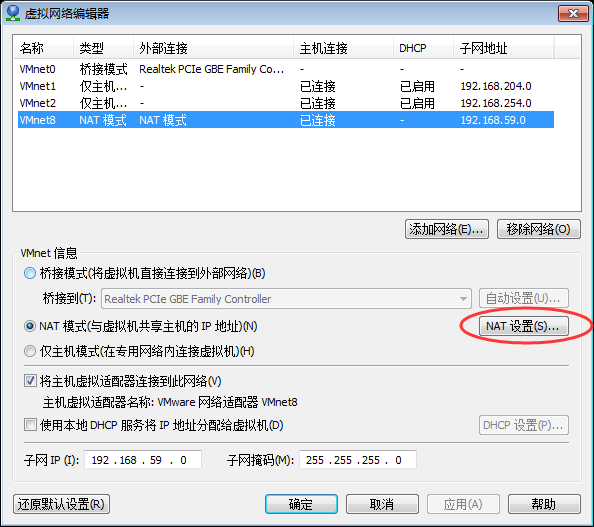

1、在VMware系统菜单下选择“编辑：，进入虚拟网络编辑器，选择“NAT设置”。

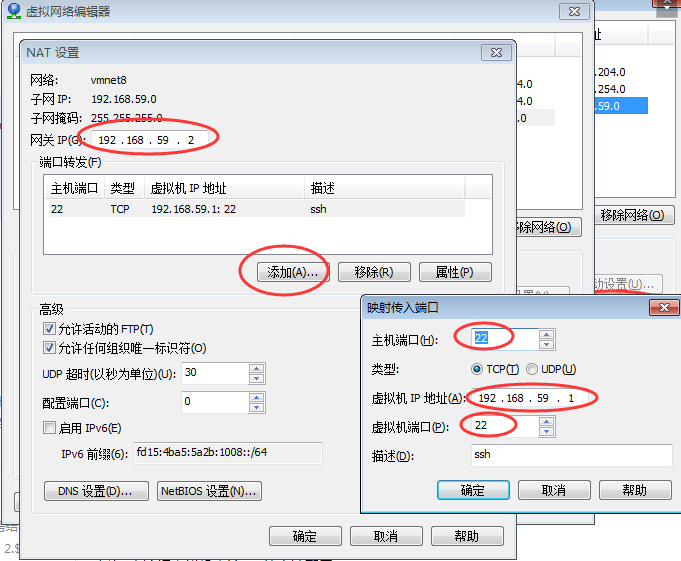

进入“NAT设置”后，在“端口转发”下选择“添加”按钮，添加一条NAT映射规则。其中主机端口即宿主物理网卡的端口，可以任意填写端口号，因为我们这里要实现ssh远程登录功能，这里填写“22”。虚拟机IP地址即192.168.59.1，虚拟机端口必须是22（因为外部设备最终是要通过22端口来访问虚拟机的ssh服务的）。

2、使用Xshell来访问虚拟机时，可以输入：ssh 宿主机的IP 主机端口号，如下图所示。

至此，NAT模式下实现外部网络对虚拟机（ssh）访问功能已实现。

五、参考资料

【1】https://www.slyar.com/blog/vmware-bridged-nat-hostonly.html 文章来源：Slyar Home
