概述

驱动对象

驱动对象，本质就是内核中一块描述驱动信息的内存

kd> dt _DRIVER_OBJECT 8988fe20
+0x000 Type : 4 //NT式驱动的类型为4
+0x002 Size : 168 //该结构体的大小
+0x004 DeviceObject : (null) //自己创建的设备对象该驱动中所有的设备对象会组成一个链表。
+0x008 Flags : 0x12
+0x00c DriverStart : 0xbaba8000 //驱动开始的地址
+0x010 DriverSize : 0x6000 //驱动的大小
+0x014 DriverSection : 0x89706c38
+0x018 DriverExtension : 0x8988fec8 //驱动的扩展信息
+0x01c DriverName : _UNICODE_STRING “DriverMyDriver1” //驱动的名字
+0x024 HardwareDatabase : 0x8067e260 “REGISTRYMACHINEHARDWAREDESCRIPTIONSYSTEM” //注册表中的位置
+0x028 FastIoDispatch : (null)
+0x02c DriverInit : 0xbabac000 MyDriver1!GsDriverEntry+0
+0x030 DriverStartIo : (null) //记录StartIo函数的地址，用于串行化
+0x034 DriverUnload : 0xbaba9030 MyDriver1!UnLoad+0 //驱动的卸载函数
+0x038 MajorFunction : [28] 0x804f5552 nt!IopInvalidDeviceRequest+0

kd> dt _DRIVER_OBJECT 8988fe20
+0x000 Type : 4
+0x002 Size : 168
+0x004 DeviceObject : (null)
+0x008 Flags : 0x12
+0x00c DriverStart : 0xbaba8000
+0x010 DriverSize : 0x6000
+0x014 DriverSection : 0x89706c38
+0x018 DriverExtension : 0x8988fec8
+0x01c DriverName : _UNICODE_STRING “DriverMyDriver1”
+0x024 HardwareDatabase : 0x8067e260 “REGISTRYMACHINEHARDWAREDESCRIPTIONSYSTEM”
+0x028 FastIoDispatch : (null)
+0x02c DriverInit : 0xbabac000 MyDriver1!GsDriverEntry+0
+0x030 DriverStartIo : (null)
+0x034 DriverUnload : 0xbaba9030 MyDriver1!UnLoad+0
+0x038 MajorFunction : [28] 0x804f5552 nt!IopInvalidDeviceRequest+0

设备对象

0: kd> dt _DEVICE_OBJECT
+0x000 Type : Int2B //该结构体类型
+0x002 Size : Uint2B //该结构体大小
+0x004 ReferenceCount : Int4B //设备引用的次数
+0x008 DriverObject : Ptr32 _DRIVER_OBJECT //指向驱动对象结构
+0x00c NextDevice : Ptr32 _DEVICE_OBJECT //指向该设备的下一个设备，最后一个设备指向空
+0x010 AttachedDevice : Ptr32 _DEVICE_OBJECT //指向下一个设备对象，这里指的是，如果有更高一层的驱动附加到这个驱动的时候，AttachedDevice 指向的是更高一层的驱动谁附加了我这个值就指向谁的设备对象指针这个值存放在被附加的设备对象上
+0x014 CurrentIrp : Ptr32 _IRP 在使用StartIo函数的时候，指向当前IRP结构
+0x018 Timer : Ptr32 _IO_TIMER //定时器指针

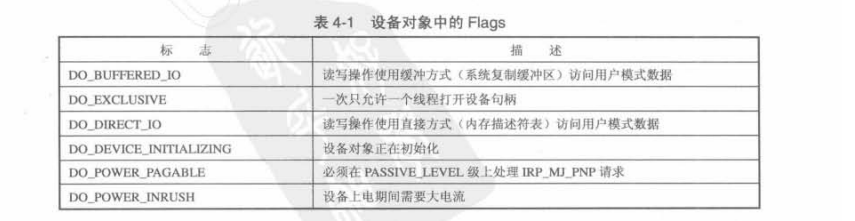

+0x01c Flags : Uint4B
在这里插入图片描述

+0x020 Characteristics : Uint4B //设备对象特征
+0x024 Vpb : Ptr32 _VPB
+0x028 DeviceExtension : Ptr32 Void //指向的是设备的扩展对象，每个设备都会指定一个扩展对象。
设备扩展对象记录的是设备自己特殊定义的结构体，也就是由程序员自己定义的结构体。另外，在驱动程序中，应该尽量避免全局变量的使用，因为全局变量涉及不容易同步的问题。解决的办法，将全局变量存在设备扩展里。

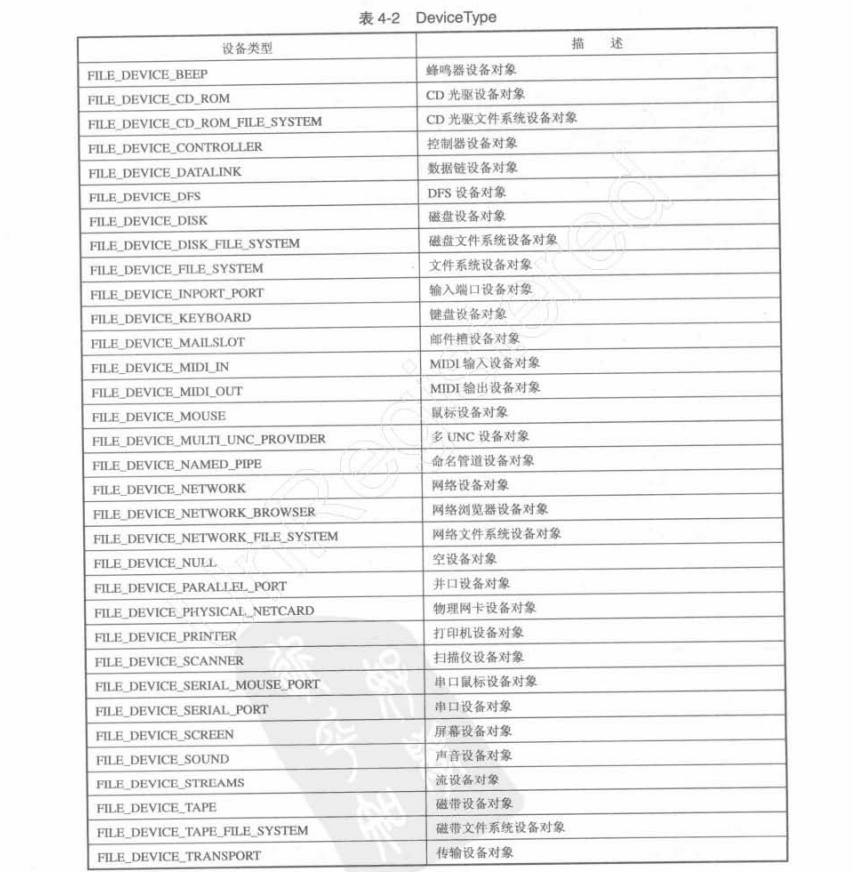

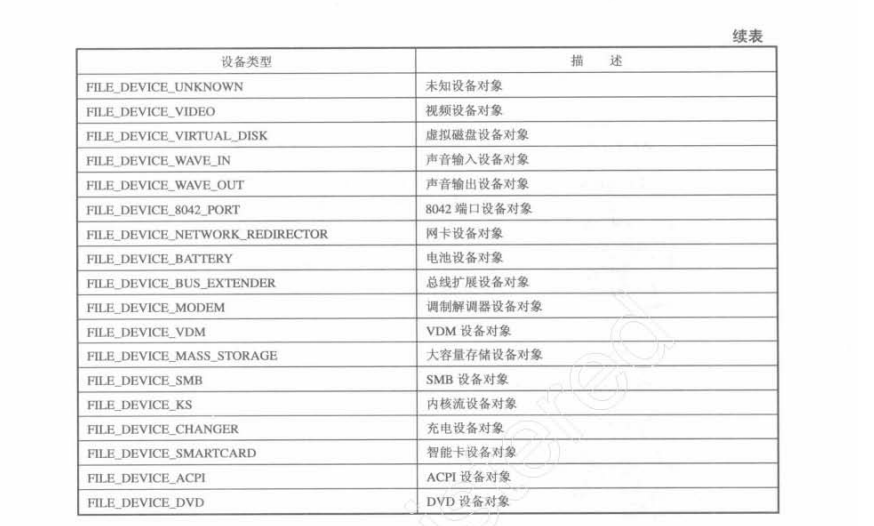

+0x02c DeviceType : Uint4B

在这里插入图片描述

根据设备的需要，需要填写相应的设备类型，当制作虚拟设备时，应该选择FILE_DEVICE_UNKNOWN类型的设备
+0x030 StackSize : Char //在多层驱动情况下，驱动与驱动之间会形成类似堆栈的结构，IRP会依次从最高层传递到最底层，StackSize描述的就是这个层数

+0x034 union {
LIST_ENTRY ListEntry;
WAIT_CONTEXT_BLOCK Wcb;

				}QUEUE;							   IRP链表

+0x05c AlignmentRequirement : Uint4B //设备在大容量传输的时候，需要内存对齐，已保存传输速度。
+0x060 DeviceQueue : _KDEVICE_QUEUE //设备队列
+0x074 Dpc : _KDPC
+0x094 ActiveThreadCount : Uint4B
+0x098 SecurityDescriptor : Ptr32 Void
+0x09c DeviceLock : _KEVENT
+0x0ac SectorSize : Uint2B
+0x0ae Spare1 : Uint2B
+0x0b0 DeviceObjectExtension : Ptr32 _DEVOBJ_EXTENSION
+0x0b4 Reserved : Ptr32 Void
