目录

一、ADS-B基本介绍

二、实验硬件

三、实验过程

1、准备一张TF卡（即Micro SD卡）

2、下载实验需要的文件

3、开机接收信号

四、有用的链接

本文介绍如何用HackRF One和Portapack来接收ADS-B信号，在室外接收飞机航班的ICAO identifier (十六进制数)，callsign（呼号），position（位置），airline name（航线名字）和最后接收到ICAO地址的帧数据的时间戳（the timestamp of the last received frame for the particular ICAO address）。

一、ADS-B基本介绍

ADS-B（Automatic Dependent Surveillance Broadcast 广播式自动相关监视），不用人工操作，询问，自动地以每秒为单位，从飞机获取参数，向其他飞机或地面显示飞机信息，包括位置，高度，速度，航向，识别号，地面对飞机的监控就是在这样的状况下完成的。这是一张网，人类为飞机织就，为人自己的安适与迅疾所用。

https://baijiahao.baidu.com/s?id=1611737437253507369&wfr=spider&for=pc

二、实验硬件

HackRF One（刷好了Havoc固件）、Portapack、拉杆天线或者700MHz-2700MHz的黑色最长天线。

https://item.taobao.com/item.htm?spm=2013.1.w4004-13255721713.2.32d27022CzhAf7&id=526187854860

三、实验过程

1、准备一张TF卡（即Micro SD卡）

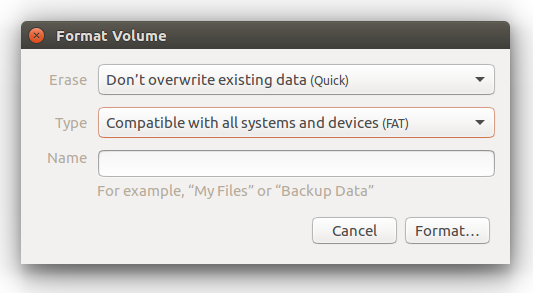

格式化成FAT格式，我的常用方法是，先在windows系统中将SD卡格式化成NTFS格式，然后将SD卡插到Ubuntu系统中格式化成FAT格式，因为我这里windows系统下如果不格式化成NTFS格式（例如格式化成exFAT），Ubuntu系统则无法挂载。

2、下载实验需要的文件

从我的网盘下载实验需要的airlines.db和world_map.bin两个文件。在你的TF卡中根目录下新建一个文件夹，文件夹名字为“ADSB”，将airlines.db和world_map.bin两个文件拷贝到“ADSB”文件夹下。

链接：链接：https://pan.baidu.com/s/1srdYYFkFtMM3PhN2O6_85g
提取码：ymrl
下载了《mayhem_v1.3.0_COPY_TO_SDCARD.7z》压缩包后，解压找到文件夹《ADSB》，这里有你做实验需要的《world_map.bin》和《airlines.db》文件。

3、开机接收信号

用USB线连接充电宝和HackRF One的USB口（咱们已有自带锂电池的Portapack，这种情况下则就不需要充电宝来给HackRF和Portapack供电了）。需要的话，可以联系“开源SDR实验室”的客服，【注意“开源SDR实验室”是北京的】。

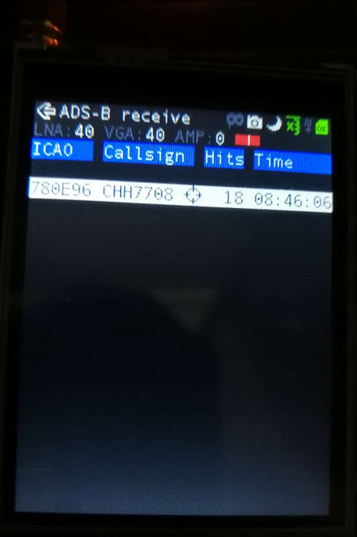

Portapack在“Receiver”中找到“ADS-B”，点击进入后，参数设置如下，即可。接下来，你就需要等着接收到信号后，Portapack屏幕上会显示类似如下的结果。

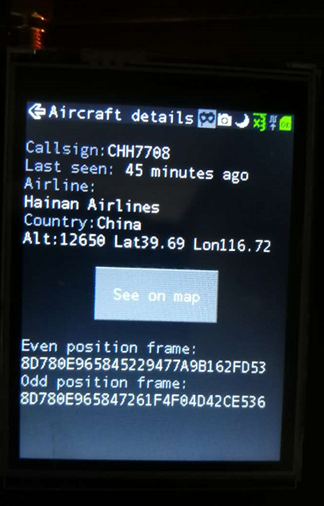

随便选中一个飞机信息后，点击确认按键后，你就会看到飞机的基本信息，

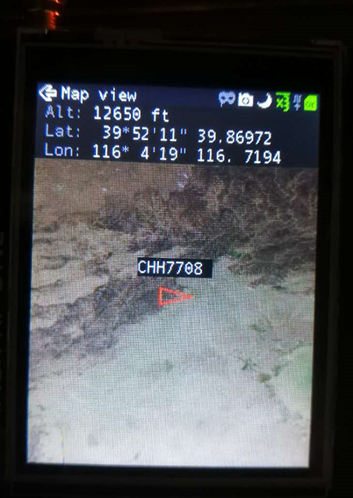

然后还可以点击See on map，直接点击旋钮中间的按键即可，

会在地图上显示出来飞机信息。

四、有用的链接

https://github.com/furrtek/portapack-havoc/wiki/ADS-B-receiver

https://github.com/furrtek/portapack-havoc/tree/master/sdcard/ADSB
