概述
一般而言，我们可以从实时示波器、采样示波器等仪器中观测到眼图，因此我们可以 根据数字示波器中眼图的实现方法来构建眼图的形成构架，以期利用现有的知识，通过改变或者改进电路原理来达到眼图的设计。
数字示波器主要包括信号调理电路、采集和存储部分电路、触发电路、软件处理及显示部分，其基本的电路框图如下所示。

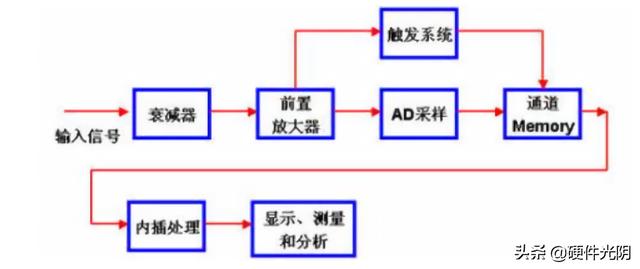

数字示波器基本电路框图
通过数字示波器的原理框图可以知道，模拟信号必须先经过信号调理电路，将模拟信号进行适当的衰减或者放大，使信号能够较理想的输入到 ADC 中进行模数转换。经过调理的信号送到 ADC 中，经过控制器控制 ADC 进行信号的采样，同时经过调理的信号可以送到触发电路。经过 ADC 转换后的信号为数字信号，保存到存储器中，随后利用软件对这些数据进行处理，比如采用正弦内插算法进行波形的重建，重建后的波形可以进行各种各样的参数测量、信号运算和分析等，最终的结果可以直接显示到屏幕上，参考体系结构如下图所示：

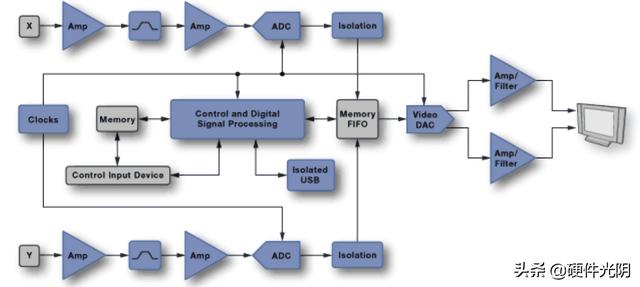

数字示波器参考体系结构
