2.04-外设篇-GPIO中断检测

ESP8266:SDK开发(源码见资料源码)

开发板购买链接:开发板购买链接

资料源码:https://gitee.com/yang456/Learn8266ForSDK.git

开发软件:https://mnifdv.cn/resource/cnblogs/Learn8266ForSDK/AiThinkerIDE_V0.5_Setup.exe

点击加入群聊【ESP8266开发交流群】：

淘宝上许多贩卖TCP，UDP，APP，上位机，MQTT，云服务器等基础控制教程的，但是基础的没必要拿出来贩卖！

因为过于简单，只能个人玩玩而已，感觉像是在坑小学生。故，我给大家整理好，开源出来以供大家学习使用！

NONOS(2.2.0)

NONOS(2.2.0)

NONOS(2.2.0)

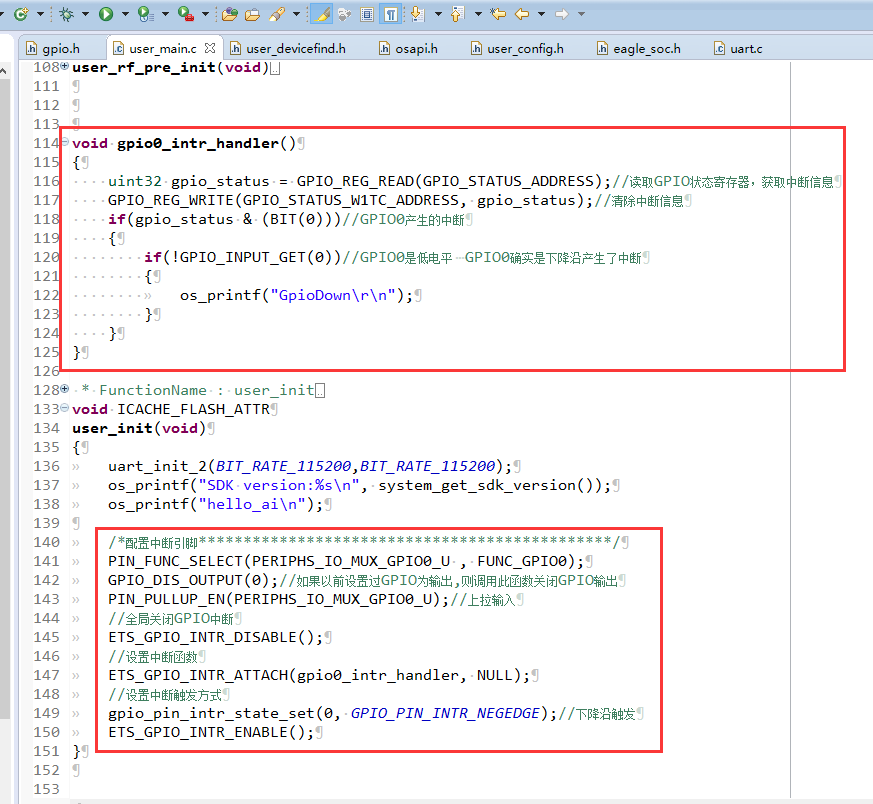

 1.直接上菜

void gpio0_intr_handler()
{
    uint32 gpio_status = GPIO_REG_READ(GPIO_STATUS_ADDRESS);//读取GPIO状态寄存器，获取中断信息
    GPIO_REG_WRITE(GPIO_STATUS_W1TC_ADDRESS, gpio_status);//清除中断信息
    if(gpio_status & (BIT(0)))//GPIO0产生的中断
    {
        if(!GPIO_INPUT_GET(0))//GPIO0是低电平    GPIO0确实是下降沿产生了中断
        {
            os_printf("GpioDownrn");
        }
    }
}

/******************************************************************************
 * FunctionName : user_init
 * Description  : entry of user application, init user function here
 * Parameters   : none
 * Returns      : none
*******************************************************************************/
void ICACHE_FLASH_ATTR
user_init(void)
{
    uart_init_2(BIT_RATE_115200,BIT_RATE_115200);
    os_printf("SDK version:%sn", system_get_sdk_version());
    os_printf("hello_ain");

    /*配置中断引脚**********************************************/
    PIN_FUNC_SELECT(PERIPHS_IO_MUX_GPIO0_U , FUNC_GPIO0);
    GPIO_DIS_OUTPUT(0);//如果以前设置过GPIO为输出,则调用此函数关闭GPIO输出
    PIN_PULLUP_EN(PERIPHS_IO_MUX_GPIO0_U);//上拉输入
    //全局关闭GPIO中断
    ETS_GPIO_INTR_DISABLE();
    //设置中断函数
    ETS_GPIO_INTR_ATTACH(gpio0_intr_handler, NULL);
    //设置中断触发方式
    gpio_pin_intr_state_set(0, GPIO_PIN_INTR_NEGEDGE);//下降沿触发
    ETS_GPIO_INTR_ENABLE();
}

测试

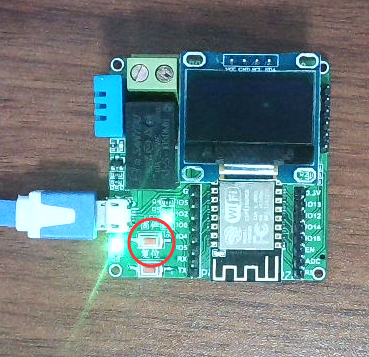

按下按钮

RTOS(2.2.0)

RTOS(2.2.0)

RTOS(2.2.0)

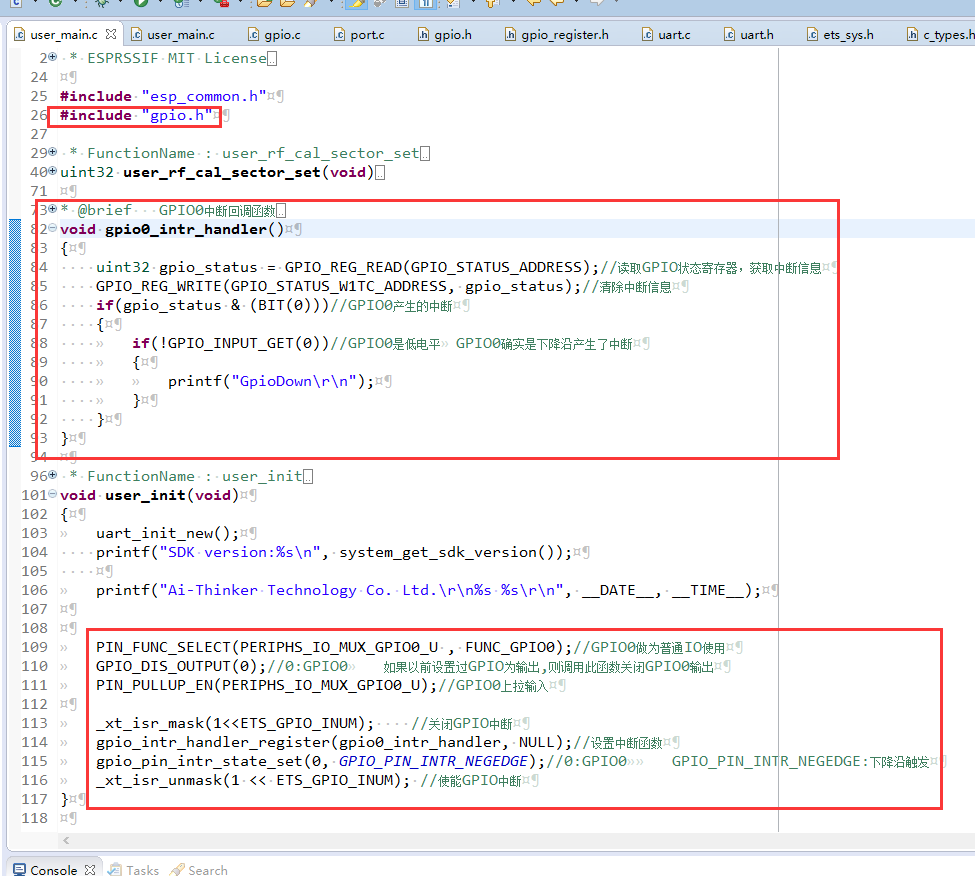

 1.直接上菜

#include "gpio.h"

//设置GPIO0下降沿中断

    PIN_FUNC_SELECT(PERIPHS_IO_MUX_GPIO0_U , FUNC_GPIO0);//GPIO0做为普通IO使用
    GPIO_DIS_OUTPUT(0);//0:GPIO0    如果以前设置过GPIO为输出,则调用此函数关闭GPIO0输出
    PIN_PULLUP_EN(PERIPHS_IO_MUX_GPIO0_U);//GPIO0上拉输入

    _xt_isr_mask(1<<ETS_GPIO_INUM);    //关闭GPIO中断
    gpio_intr_handler_register(gpio0_intr_handler, NULL);//设置中断函数
    gpio_pin_intr_state_set(0, GPIO_PIN_INTR_NEGEDGE);//0:GPIO0        GPIO_PIN_INTR_NEGEDGE:下降沿触发
    _xt_isr_unmask(1 << ETS_GPIO_INUM); //使能GPIO中断

//GPIO0中断回调函数

void gpio0_intr_handler()
{
    uint32 gpio_status = GPIO_REG_READ(GPIO_STATUS_ADDRESS);//读取GPIO状态寄存器，获取中断信息
    GPIO_REG_WRITE(GPIO_STATUS_W1TC_ADDRESS, gpio_status);//清除中断信息
    if(gpio_status & (BIT(0)))//GPIO0产生的中断
    {
        if(!GPIO_INPUT_GET(0))//GPIO0是低电平    GPIO0确实是下降沿产生了中断
        {
            printf("GpioDownrn");
        }
    }
}

如果使用的NONOS版本请查看文章最后的区别

测试

按下按钮

扩展:配置GPIO4

//设置GPIO4下降沿中断

    PIN_FUNC_SELECT(PERIPHS_IO_MUX_GPIO4_U , FUNC_GPIO4);//GPIO4做为普通IO使用
    GPIO_DIS_OUTPUT(4);//4:GPIO4    如果以前设置过GPI4为输出,则调用此函数关闭GPIO4输出
    PIN_PULLUP_EN(PERIPHS_IO_MUX_GPIO4_U);//GPIO4上拉输入

    _xt_isr_mask(1<<ETS_GPIO_INUM);    //关闭GPIO中断
    gpio_intr_handler_register(gpio4_intr_handler, NULL);//设置中断函数
    gpio_pin_intr_state_set(4, GPIO_PIN_INTR_NEGEDGE);//4:GPIO4        GPIO_PIN_INTR_NEGEDGE:下降沿触发
    _xt_isr_unmask(1 << ETS_GPIO_INUM); //使能GPIO中断

//GPIO4中断回调函数

void gpio4_intr_handler()
{
    uint32 gpio_status = GPIO_REG_READ(GPIO_STATUS_ADDRESS);//读取GPIO状态寄存器，获取中断信息
    GPIO_REG_WRITE(GPIO_STATUS_W1TC_ADDRESS, gpio_status);//清除中断信息
    if(gpio_status & (BIT(4)))//GPIO4产生的中断
    {
        if(!GPIO_INPUT_GET(4))//GPIO4是低电平    GPIO4确实是下降沿产生了中断
        {
            printf("GpioDownrn");
        }
    }
}
