C语言内功修炼【函数栈帧的创建和销毁】

目录

 ⌚一、为main()函数开辟栈帧

⛳1.main()函数被调用

⛳2.寄存器和栈区

⛳3.main()函数栈帧的开辟

⛳4.动态演示图

⏰ 二、在main()函数中创建变量

⛳1.变量的创建

⛳2.动态演示图

⚾️三、调用Add()函数前的准备

         ⛳1.调用Add()函数

⛳2.动态演示图

⚽ 四、为Add()函数开辟栈帧

⛳1.Add函数栈帧的开辟

⛳ 2.动态演示图

 ✏️ 五、在Add()函数中创建变量并运算

⛳1.变量的创建并运算

⛳2.总结

✒️ 六、Add()栈帧的销毁

⛳1.销毁

⛳2.动态演示图

---

⌚ 一、为main()函数开辟栈帧

1.main()函数被调用

       main()函数，也就是我们所说的主函数，mian()函数也是一个函数，它的使用也是需要调用的，那么main()函数是被谁调用的呢？

按F10进行调试，直到主函数return 0被返回，即可出现以下界面

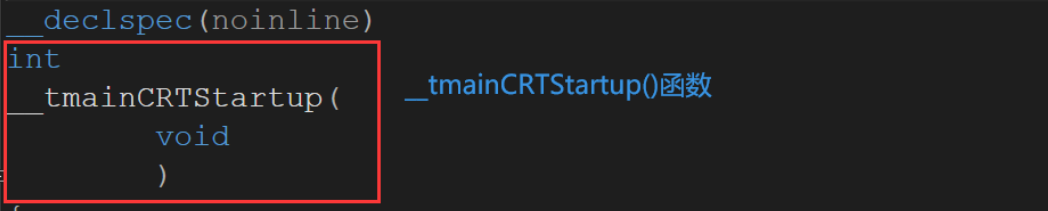

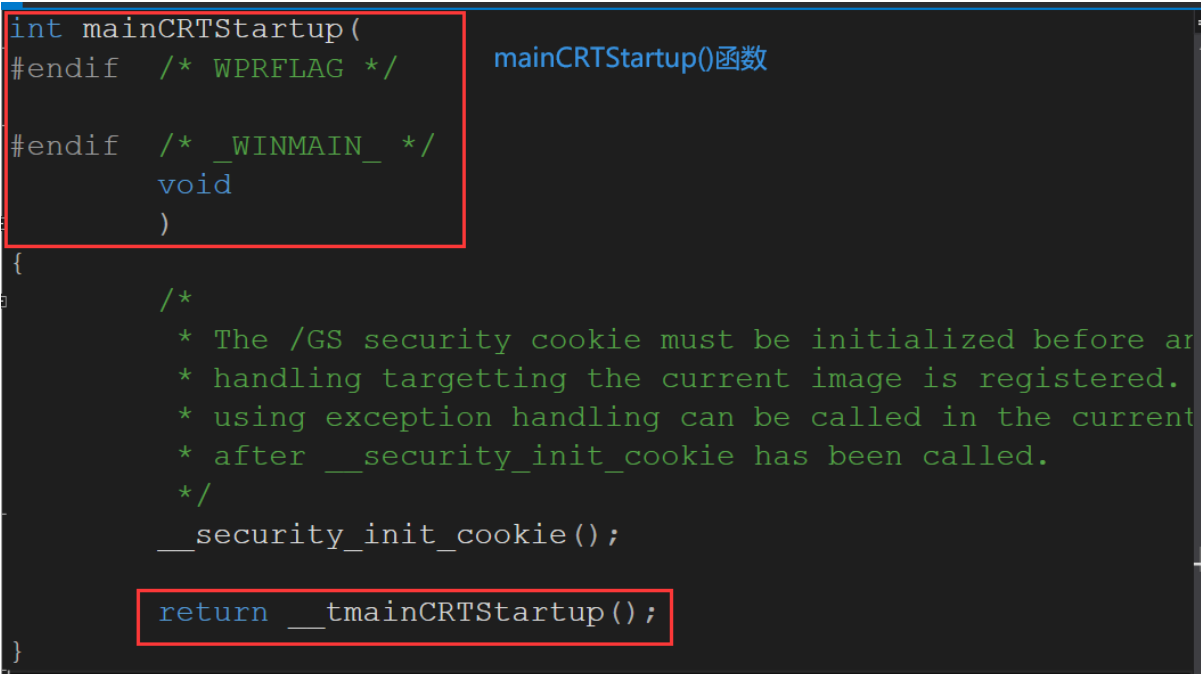

        可以看到main() 函数是被 __tmainCRTStartup() 函数调用的；__tmainCRTStartup() 函数是被 mainCRTStartup() 函数调用的。

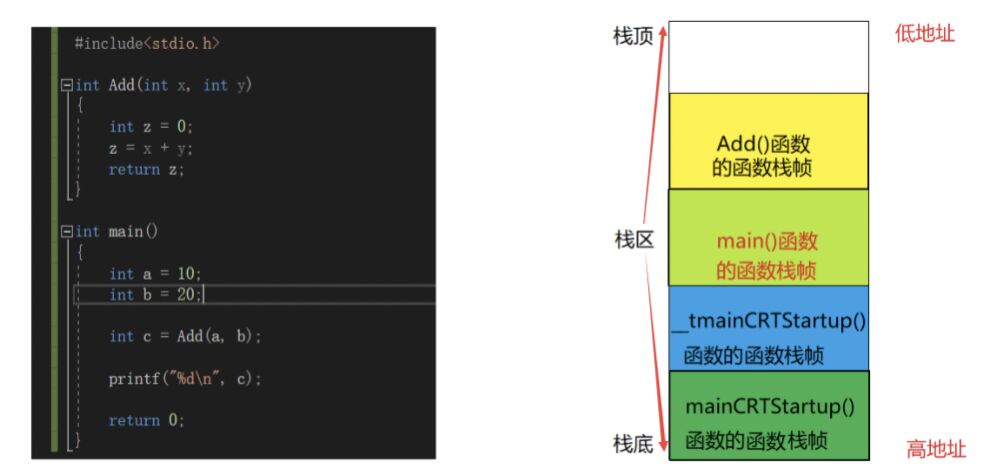

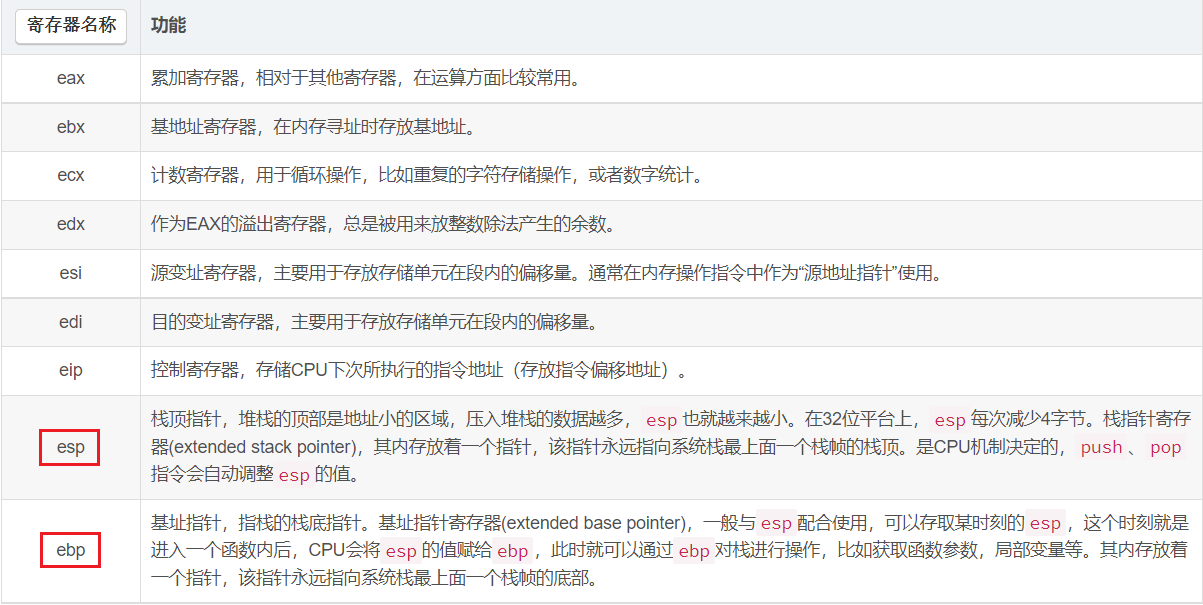

2.寄存器和栈区

⚠️

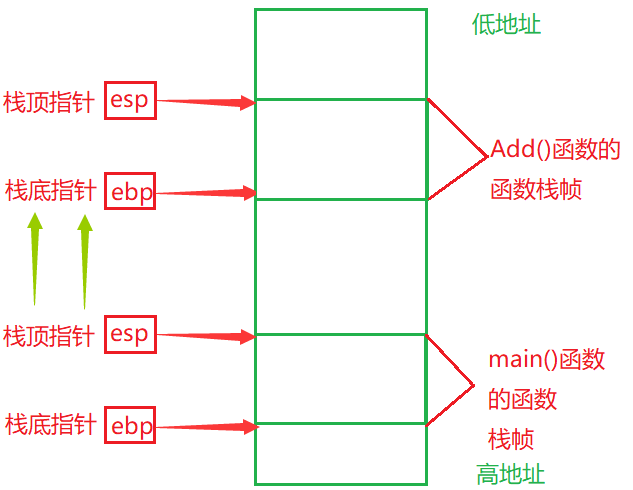

注意：esp和ebp这两个寄存器存放的是地址，是用来维护函数栈帧的。

正在调用哪个函数，esp和ebp维护的就是哪个函数的函数栈帧

⚠️

注意：栈区的使用习惯是先消耗高地址再消耗低地址

 在栈区放入一个元素叫压栈，删除栈区的元素叫出栈。

 ⚠️

注意：只能从栈顶进行压栈或出栈操作，所以就造成了先进的后出，后进的先出（进指的是压栈，出指的是出栈）

3.main()函数栈帧的开辟

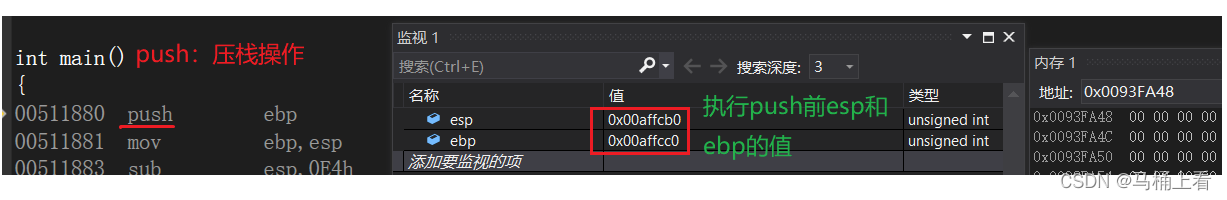

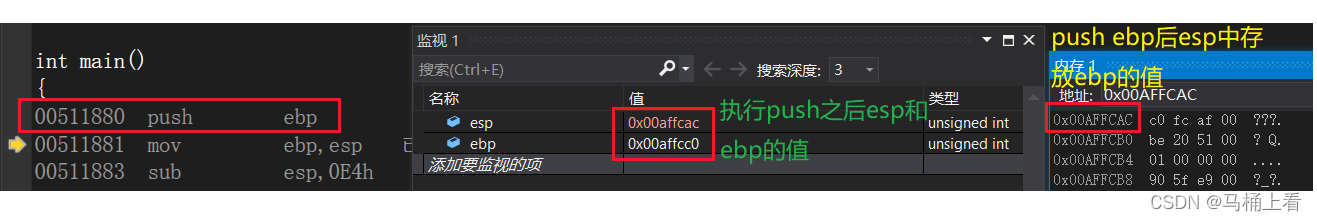

push ebp

将 ebp 的值放到 __tmainCRTStartup() 函数的函数栈帧的上面 (ebp 的值为该函数栈帧的栈底指针）

执行 push 操作后栈顶指针 esp 就会往上移。因为上面是低地址，esp往上移动后值会减小。

 ⚠️

注意：每一次执行push操作之后，esp都会向上移动（低地址）

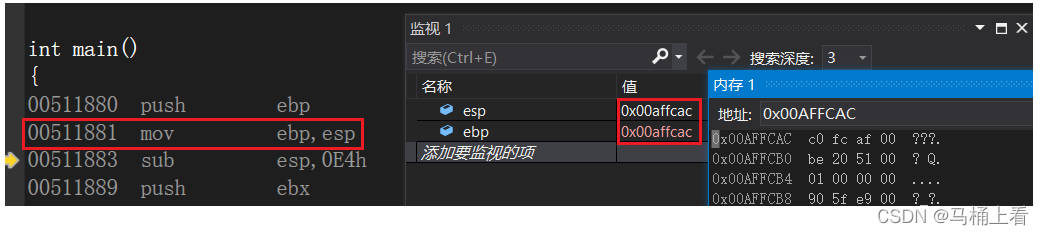

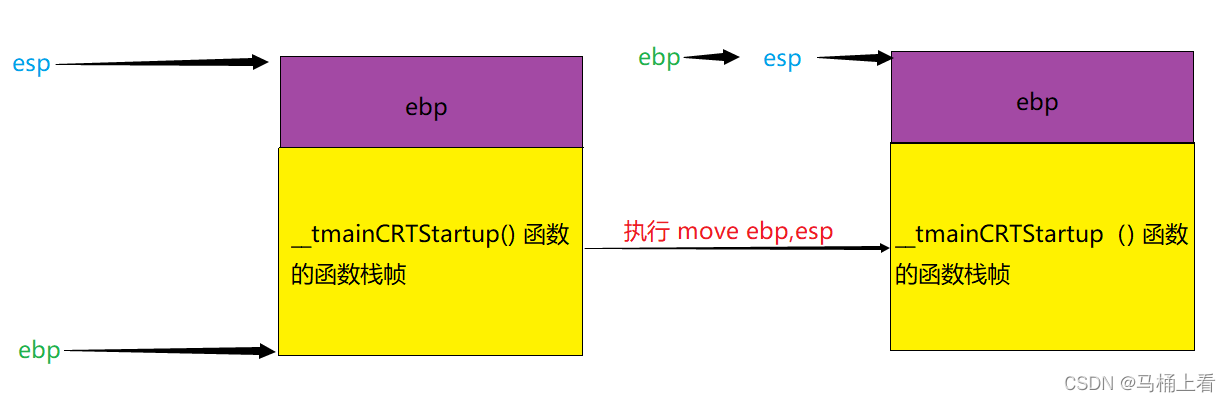

move     ebp , esp

将 esp 的值赋给 ebp，ebp 就会向上移动指向 esp 所指的位置

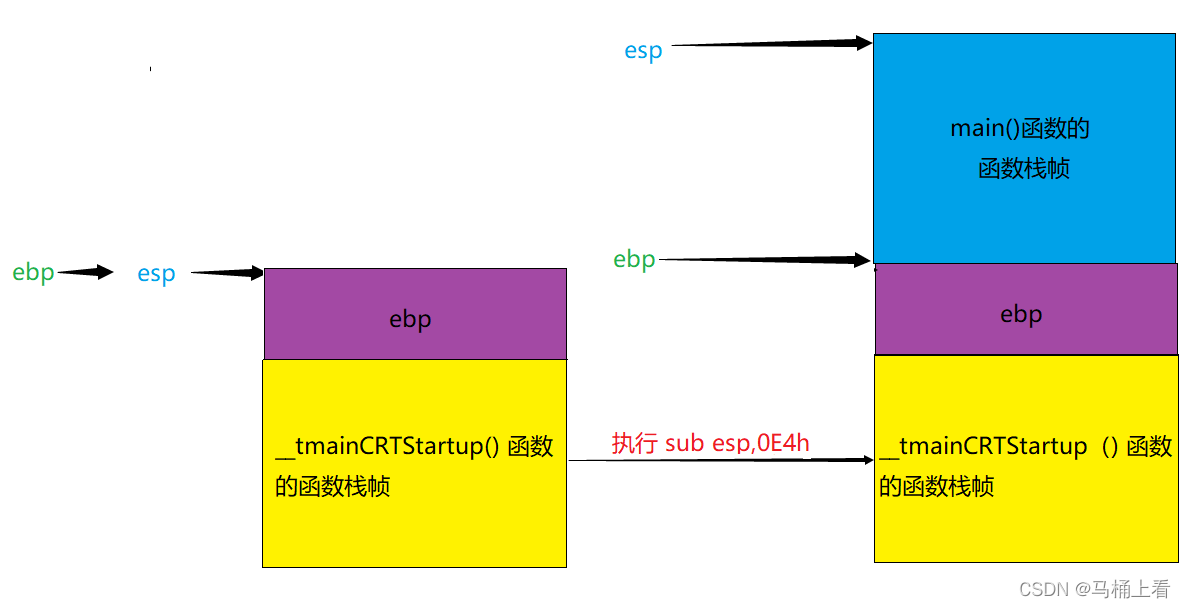

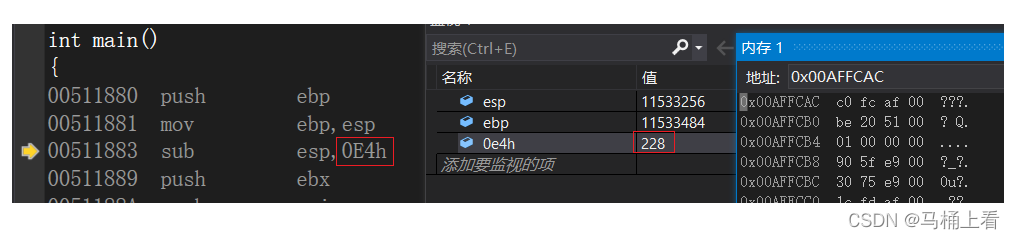

 sub      esp , 0E4h

 esp - 0E4h (八进制数，转换为十进制值为：228)，将esp减去一个228

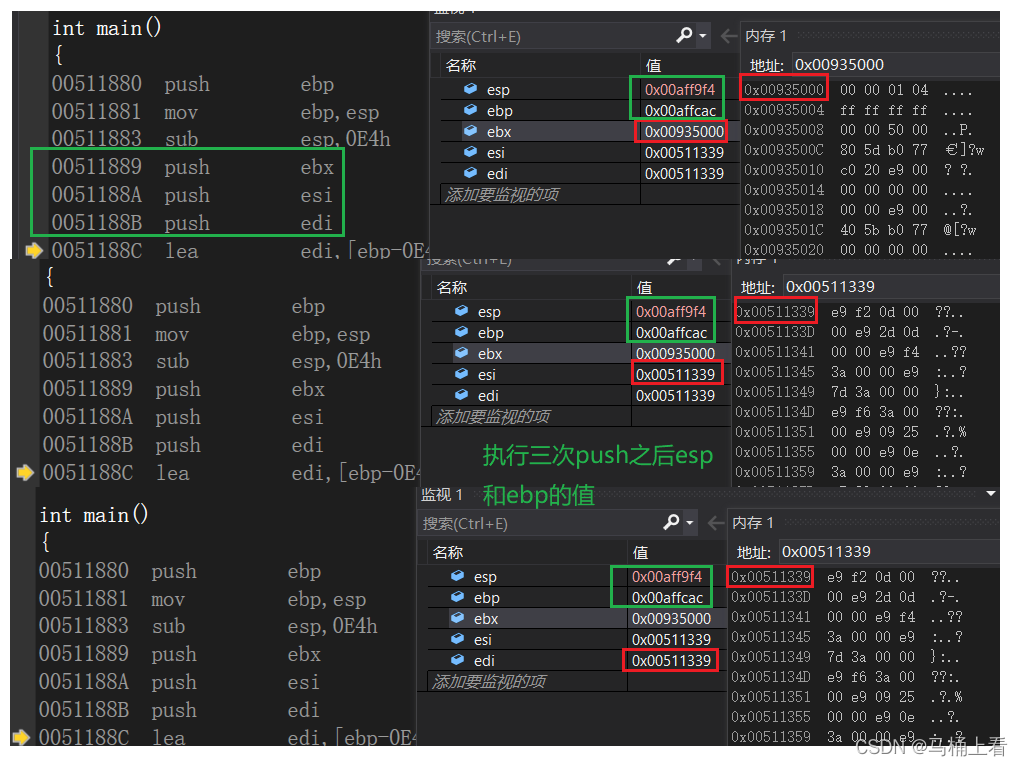

push ebx

push esi

push edi

⚠️

注意：

这三个push压栈压了三个值，具体是什么不需要知道，我们只需要知道每一次压栈esp（栈顶指针）都会向上移动一次，压栈三次也就移动了三次。



 根据图可以看出来，三次push之后确实是把ebx、esi、edi的值压进去了。

当执行完push edi之后，esp就会指向edi的值。

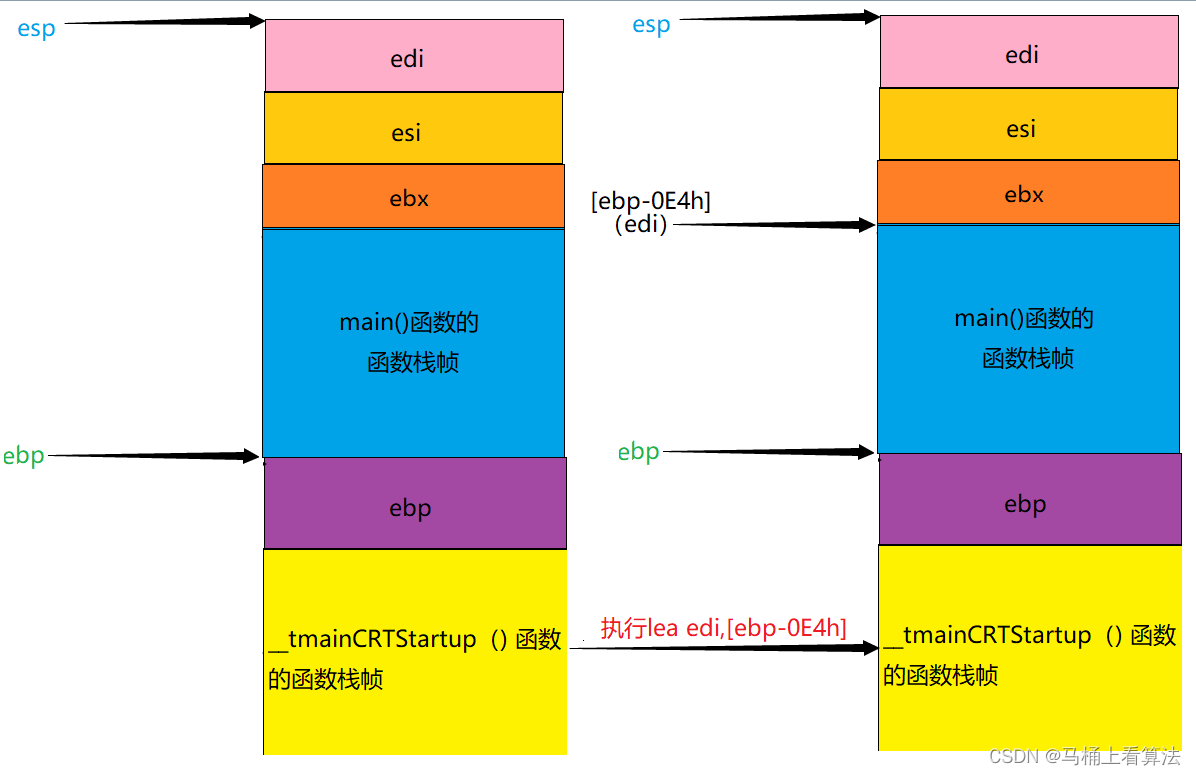

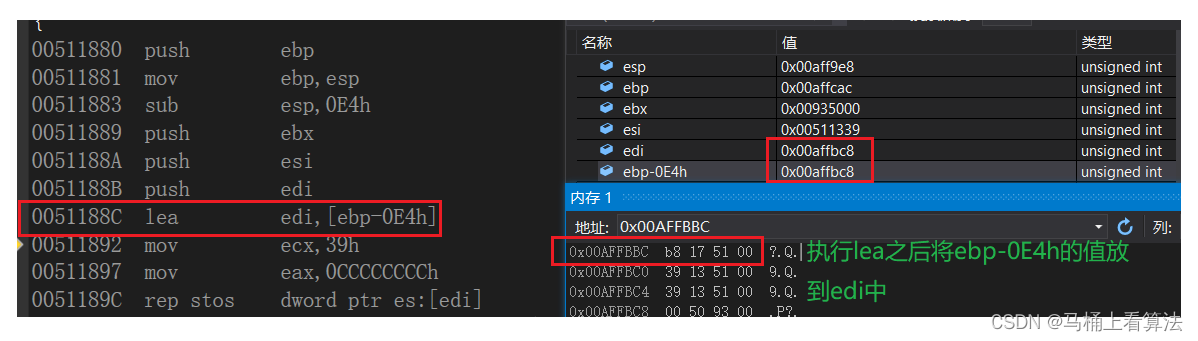

lea     edi , [ ebp-0E4h ]

将 [ ebp-0E4h ] 加载到 edi 中（将 [ ebp-0E4h ]这个值放到 edi 里面）。



       ebp-0E4h的值为三次push前esp指向的值，三次push前esp指向的是main()函数的函数栈帧的栈顶；所以ebp-0E4h的值为main()函数的函数栈帧的栈顶的值，即edi中存放的的值为main()函数的函数栈帧的栈顶的值

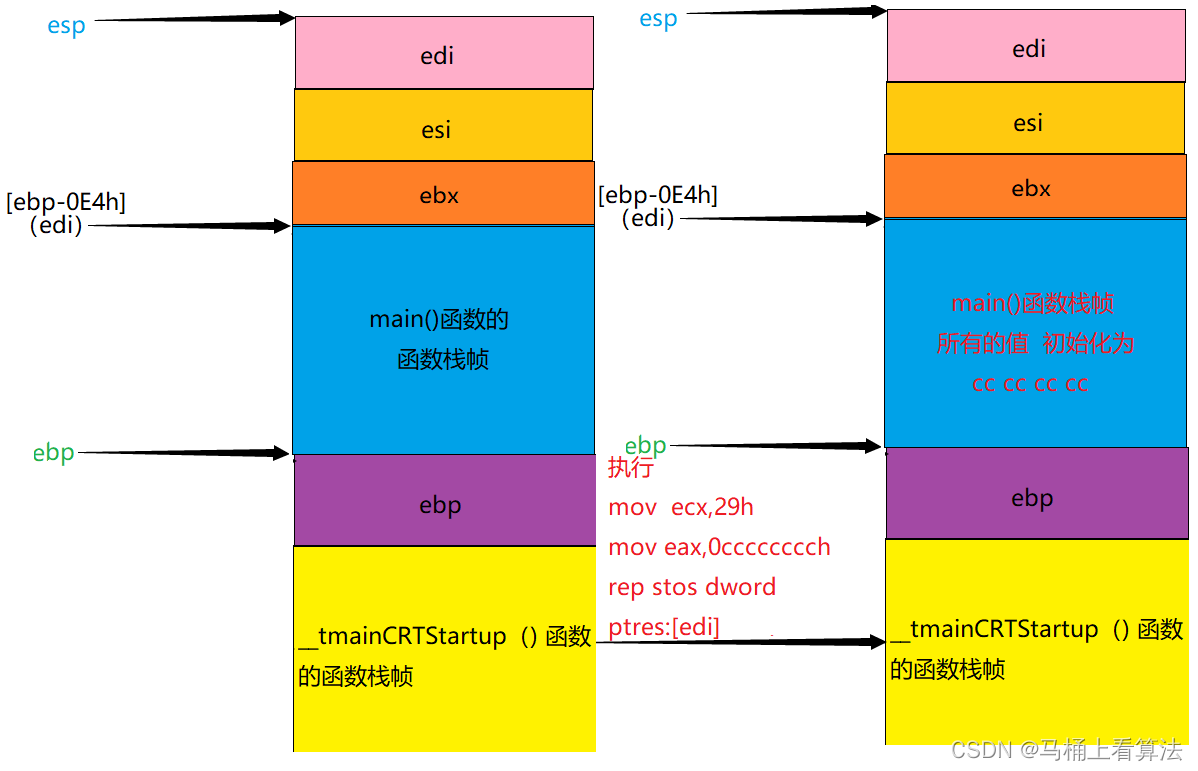

mov   ecx,39h：  将 39h 放到 ecx 中。

mov   eax,0CCCCCCCCh：将 0CCCCCCCCh 放到 eax 中

rep stos     dword ptr es:[edi]：从edi ( 此时 edi 中存放的是main函数栈帧栈顶处的值 ) 开始向下将39h这么大的空间中的值全部初始化为0CCCCCCCCh(eax)。

⚠️

注意：dword：double word，word表示两个字节，double word就表示4个字节。

到这里main()函数的函数栈帧已经开辟完毕了。

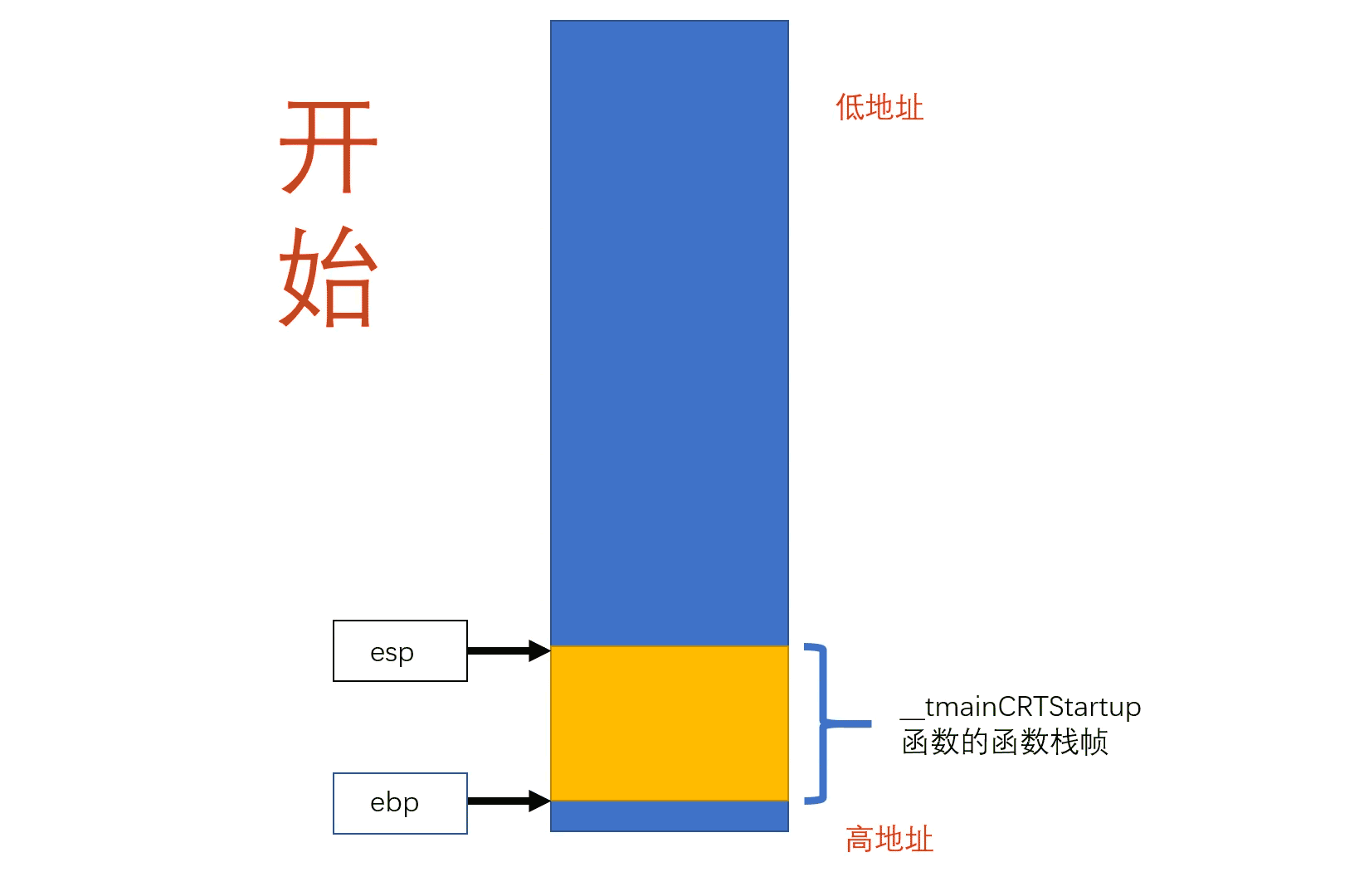

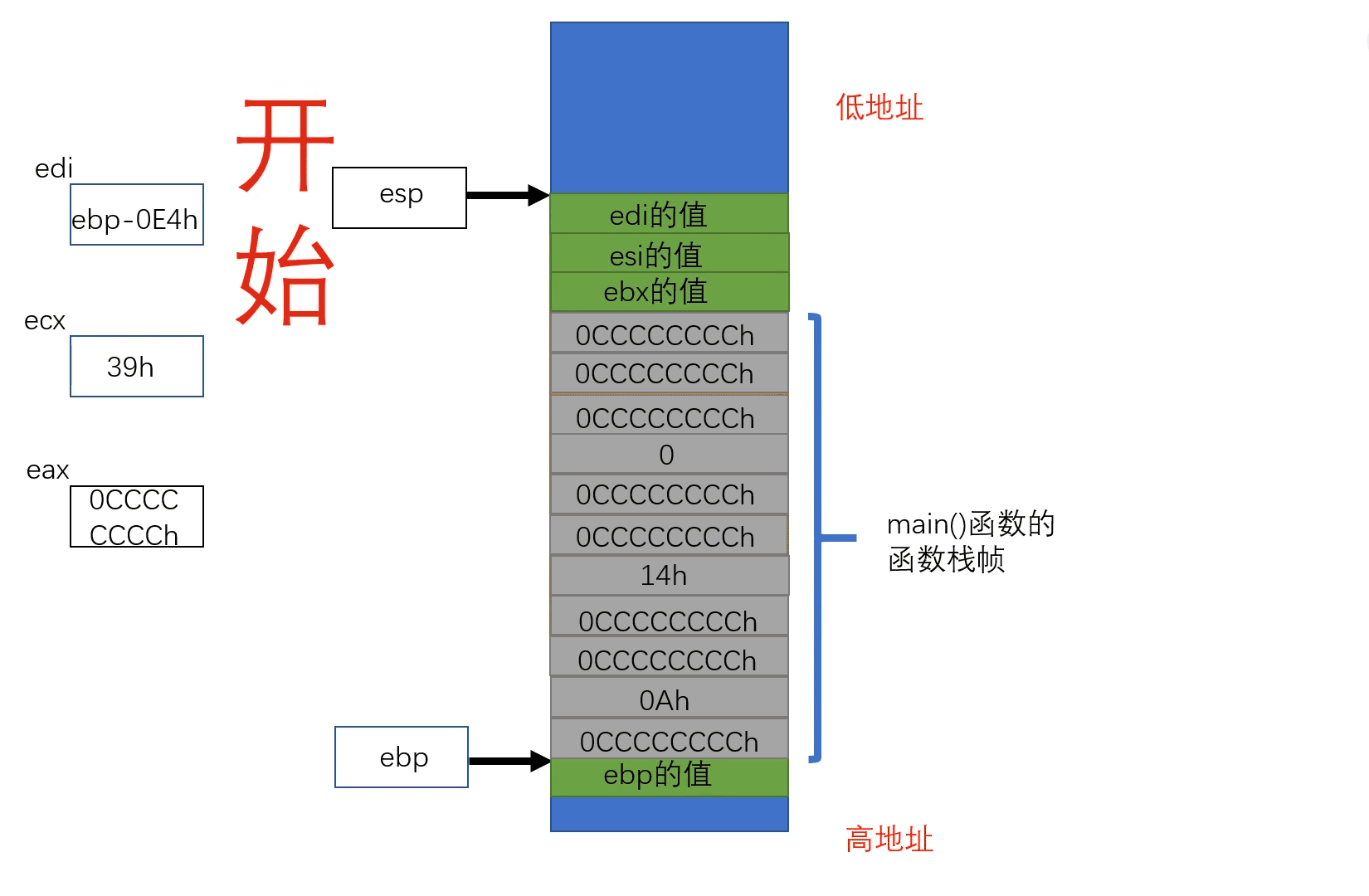

4.动态演示图



⏰ 二、在main()函数中创建变量

1.变量的创建

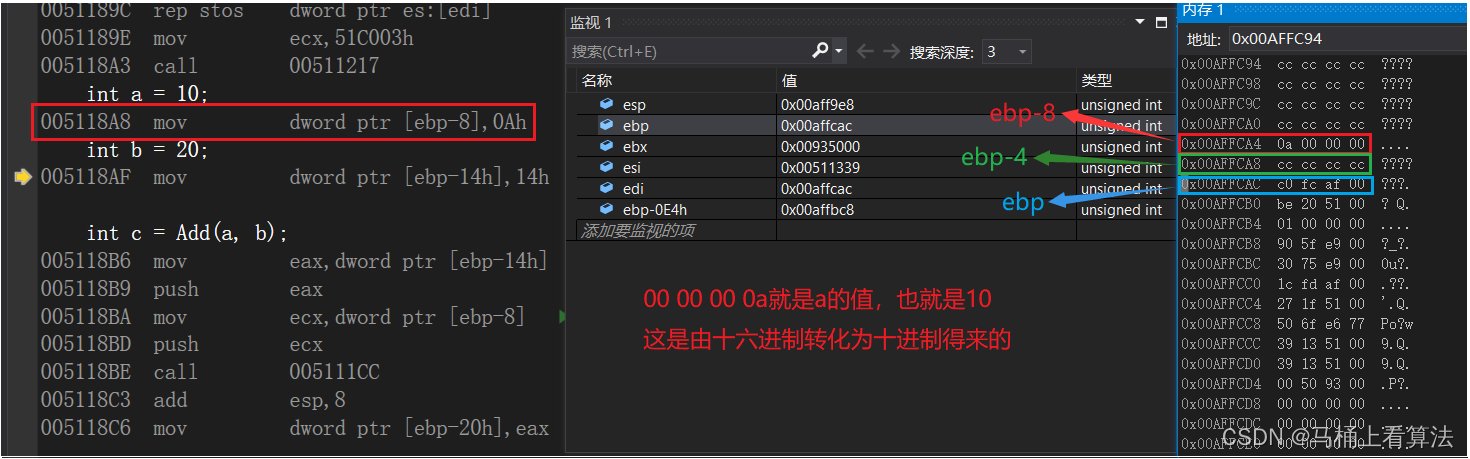

mov    dword ptr [ebp-8],0Ah

将 0Ah（0Ah 转化为十进制就是 10）放到 ebp - 8 这个位置。

因为在定义变量a的同时赋初值为10，所以执行 int a = 10; 会将10放到变量 a 所在的内存中。

⚠️注意：

如果在定义变量的时候没有赋初值，那么变量 a 所在的内存中存放的就是cc cc cc cc，所以在定义变量的时候不赋初值打印出来的就是随机值。（cc cc cc cc这个值是由编译器存放的，不同编译器存放的值不同）

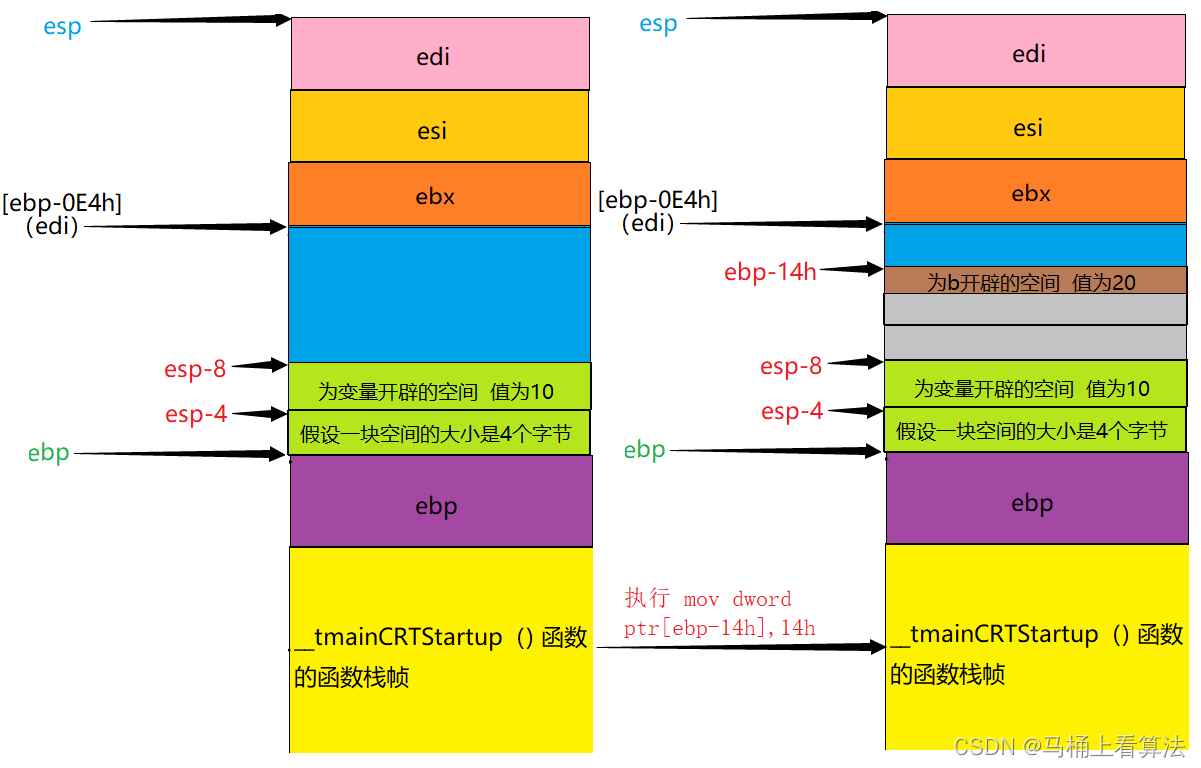

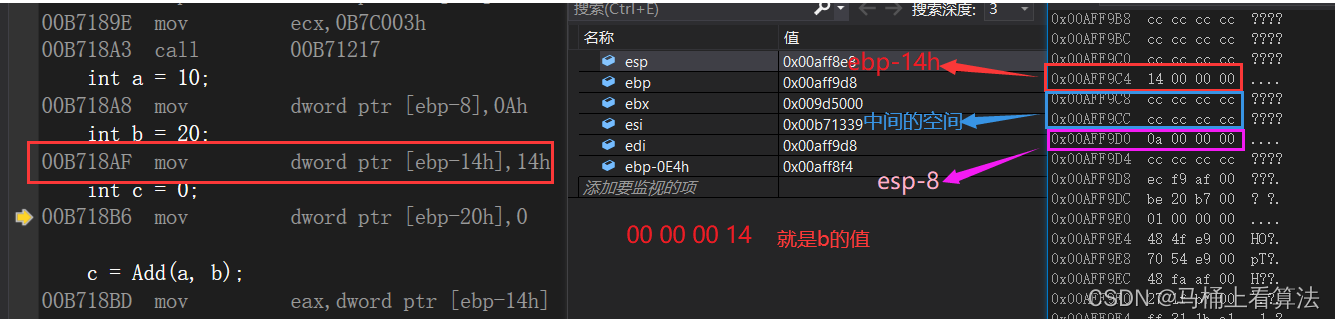

 mov     dword ptr [ebp-14h],14h

将 14h（14h 转化为十进制就是 20）放到 ebp - 14h 这个位置。

此时ebp 的值为 0x012FFAA0 所以 ebp - 14h 的值为 0x012FFA8C，可以发现编译器为变量 b 开辟的空间距离变量 a 是跳过8个字节。

⚠️

注意：具体是跳过几个字节主要取决于编译器，有些编译器是紧挨着开辟空间的。

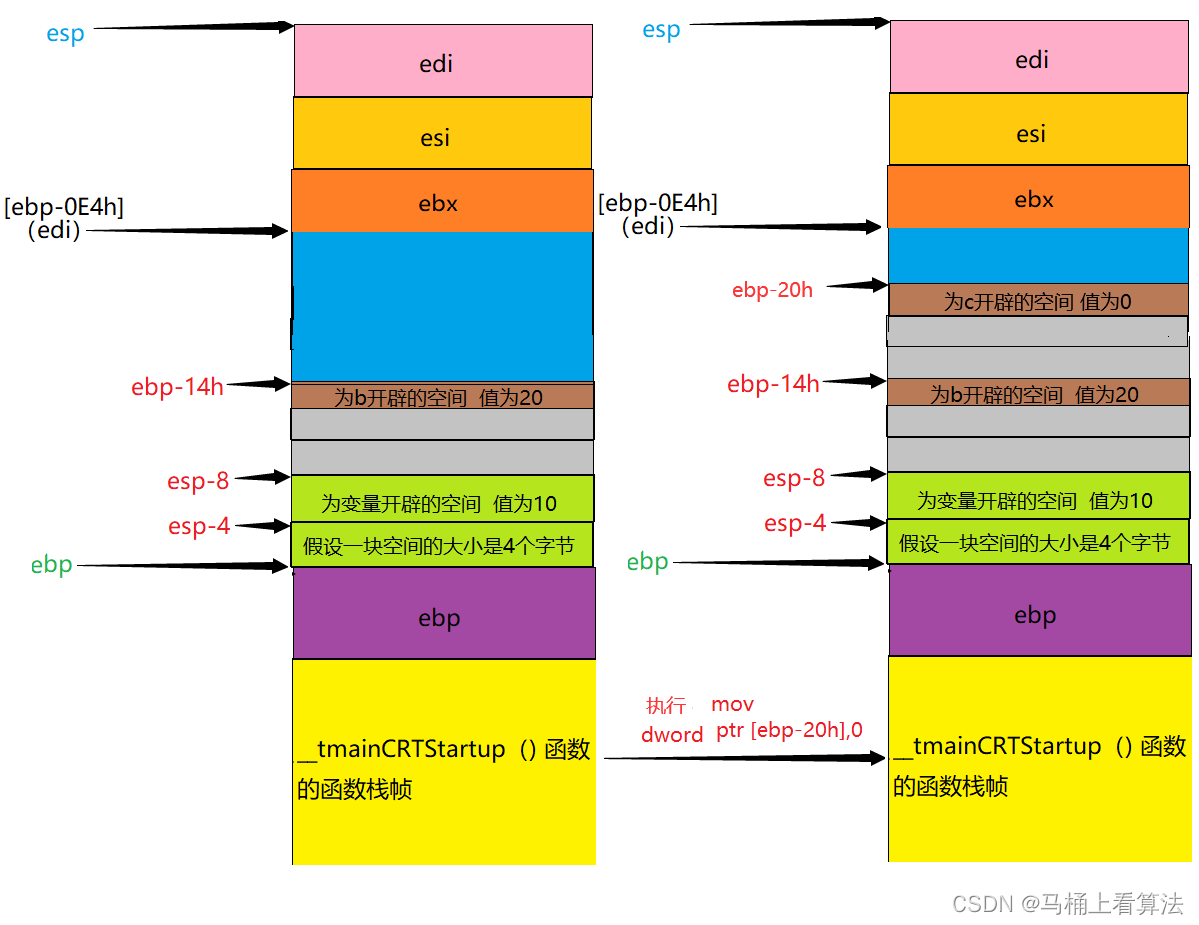

mov     dword ptr [ebp-20h],0

将 0 放到 ebp - 20h 这个位置。

 此时ebp 的值为 0x00AFF9D8  所以 ebp - 20h 的值为 ，可以发现编译器为变量 c 开辟的空间距离变量 b 是跳过8个字节。

a，b，c三个变量创建完毕，开始调用Add()函数

2.动态演示图

⚾️三、调用Add()函数前的准备

1.调用Add()函数

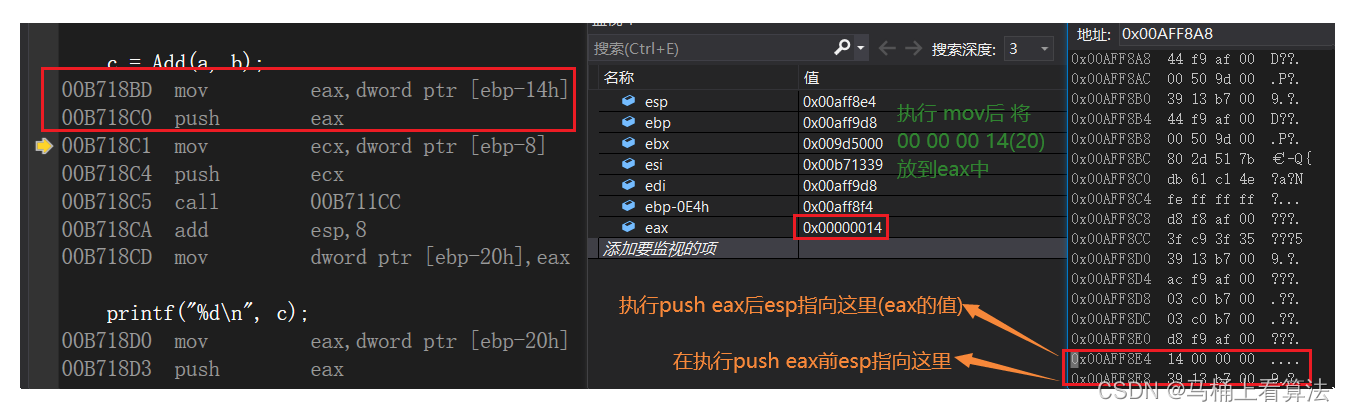

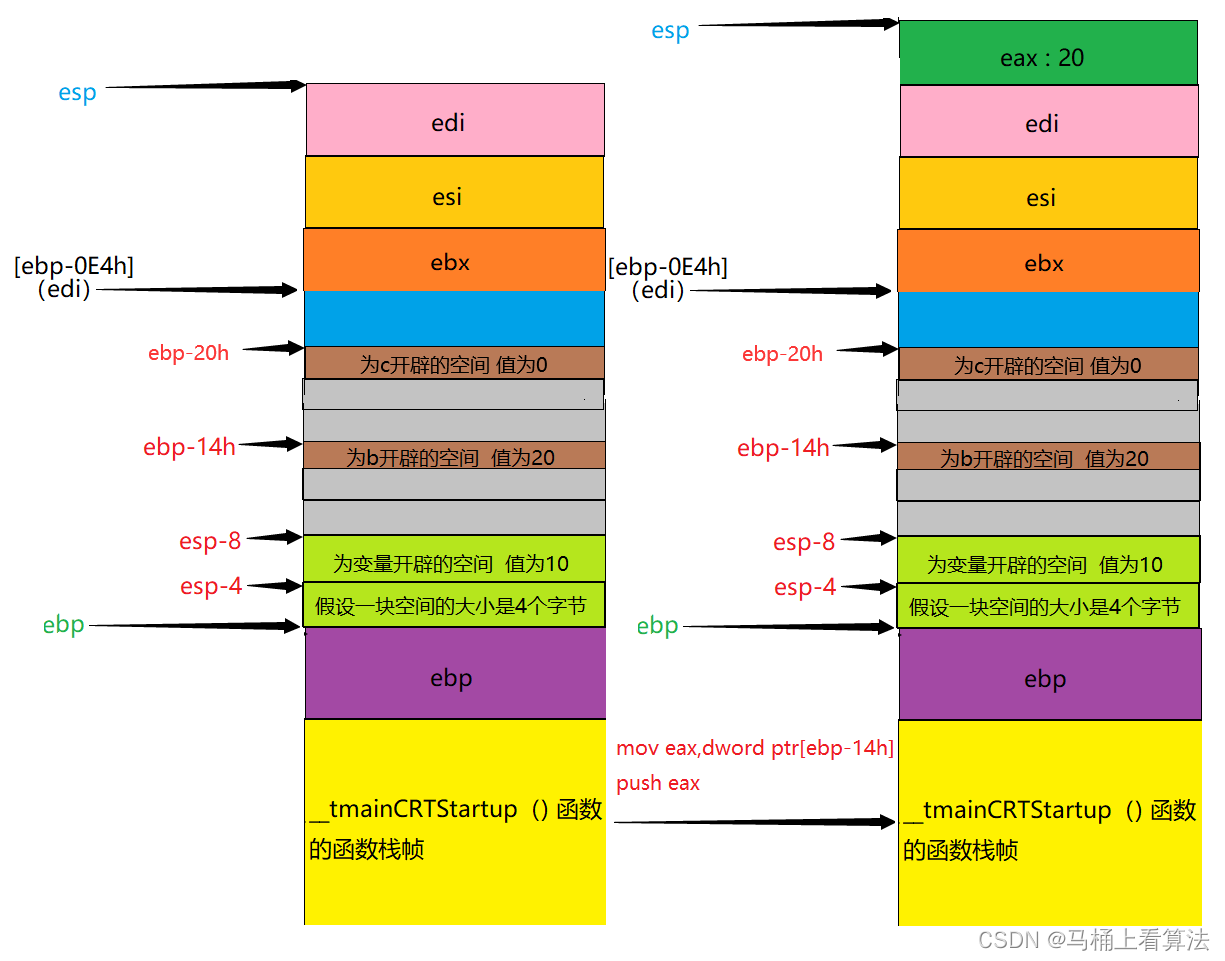

mov     eax,dword ptr [ebp-14h]

将 ebp-14h 中存放的值放到 eax 中。ebp-14h 是变量 b 所在空间的地址，也就是将 20 放到 eax 中。

push     eax

将 eax 放到 esp 指向的地址的上面，esp ( 栈顶指针) 向上移动指向 eax 。

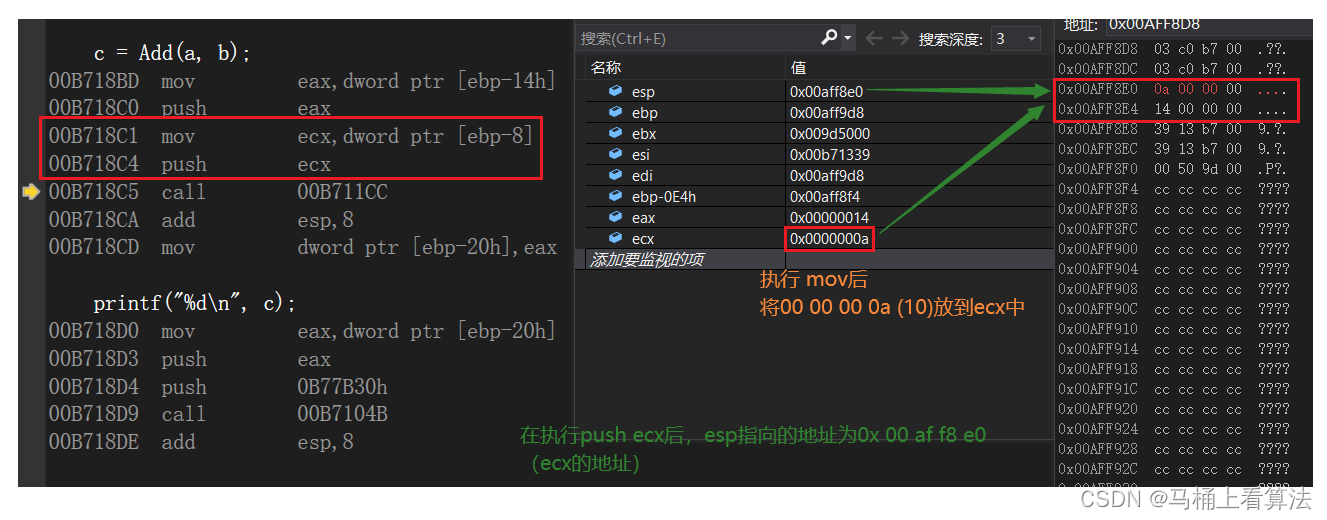

mov     ecx,dword ptr [ebp-8]

将 ebp-8 中存放的值放到 ecx 中。ebp-8 是变量 a 所在空间的地址，也就是将 10 放到 ecx 中。

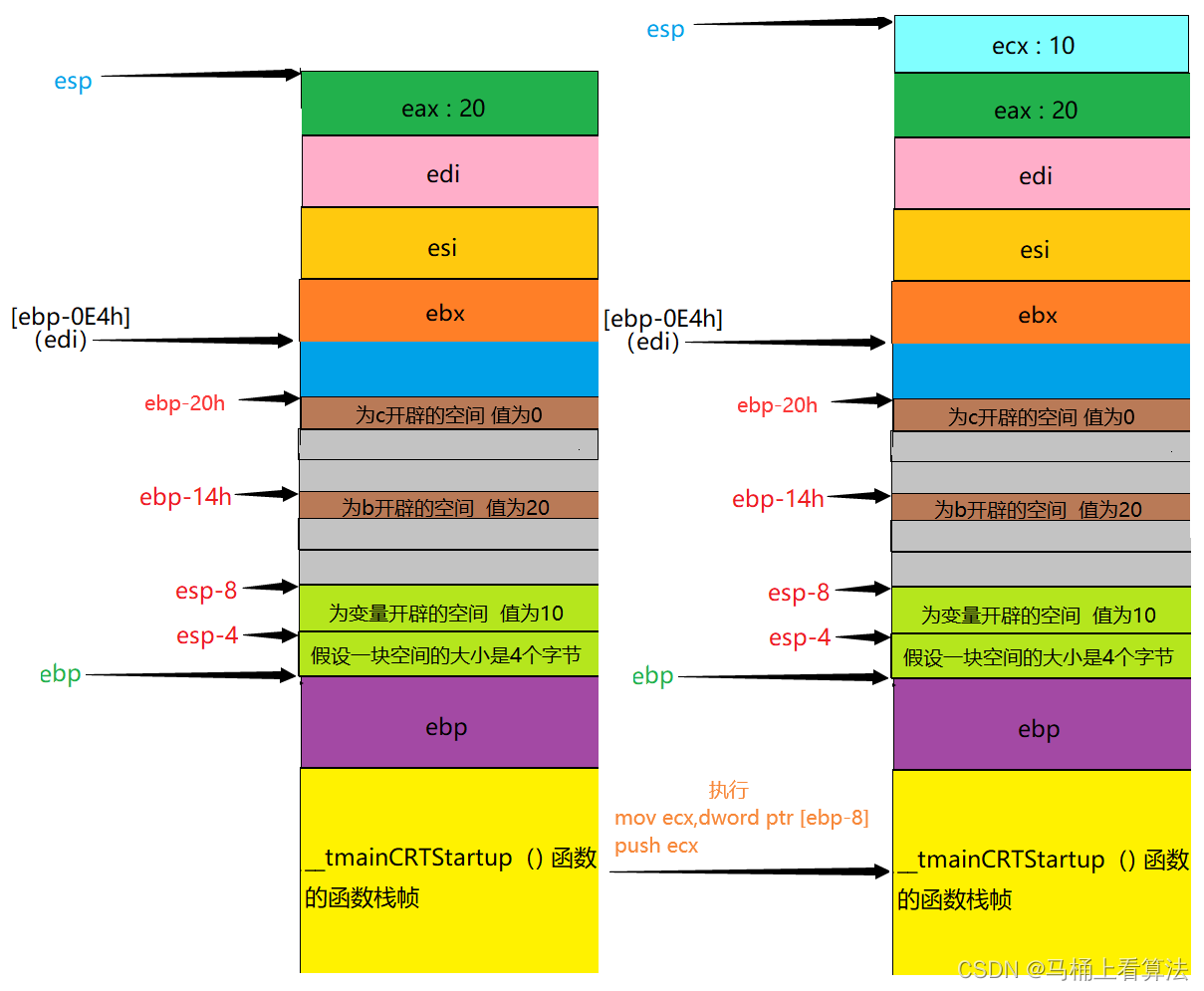

push ecx

将 ecx 放到 esp 指向的地址的上面，esp ( 栈顶指针) 向上移动指向 ecx 。

⚠️注意：

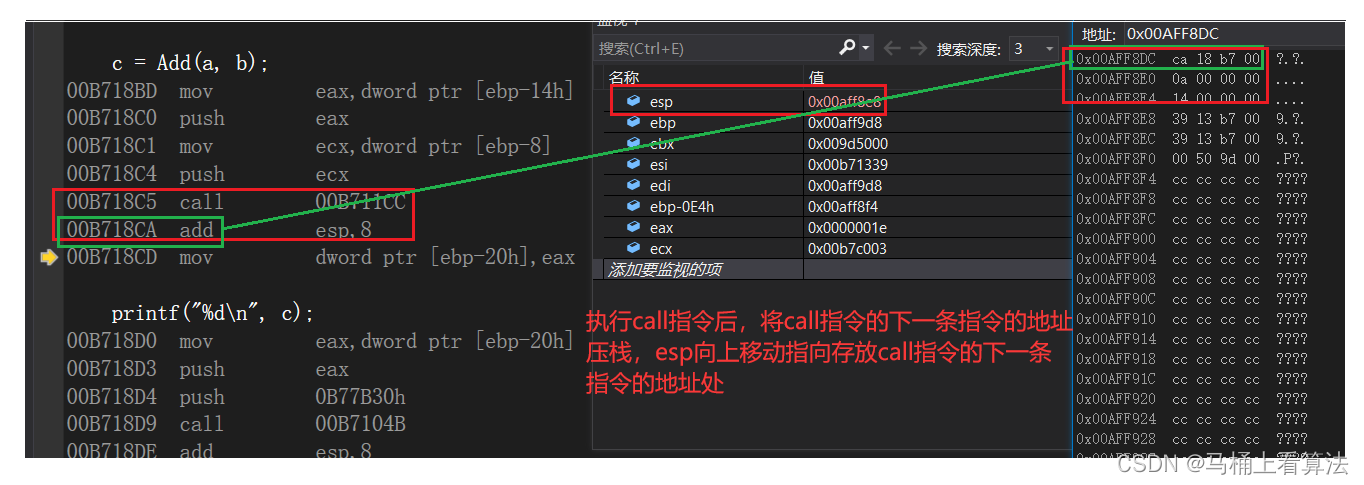

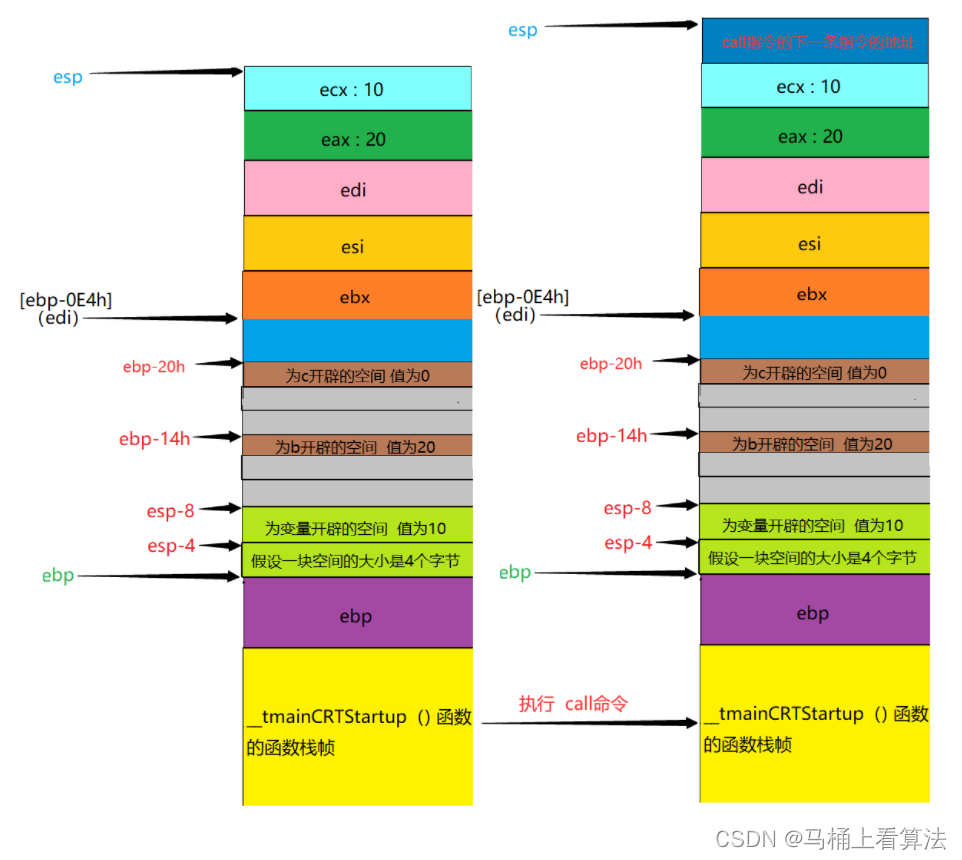

        执行 call 指令以后会将 call 指令的下一条指令的地址压栈。这里将地址压栈是为了记住 call 指令的下一条指令的地址，记住这个地址是为了调用完 Add函数后返回到这个地址，再从这个地址继续往下执行。

2.动态演示图



⚽ 四、为Add()函数开辟栈帧

1.Add函数栈帧的开辟

与 main 函数栈帧的创建相同，先为 Add 函数栈帧做准备工作，再执行C语言代码。

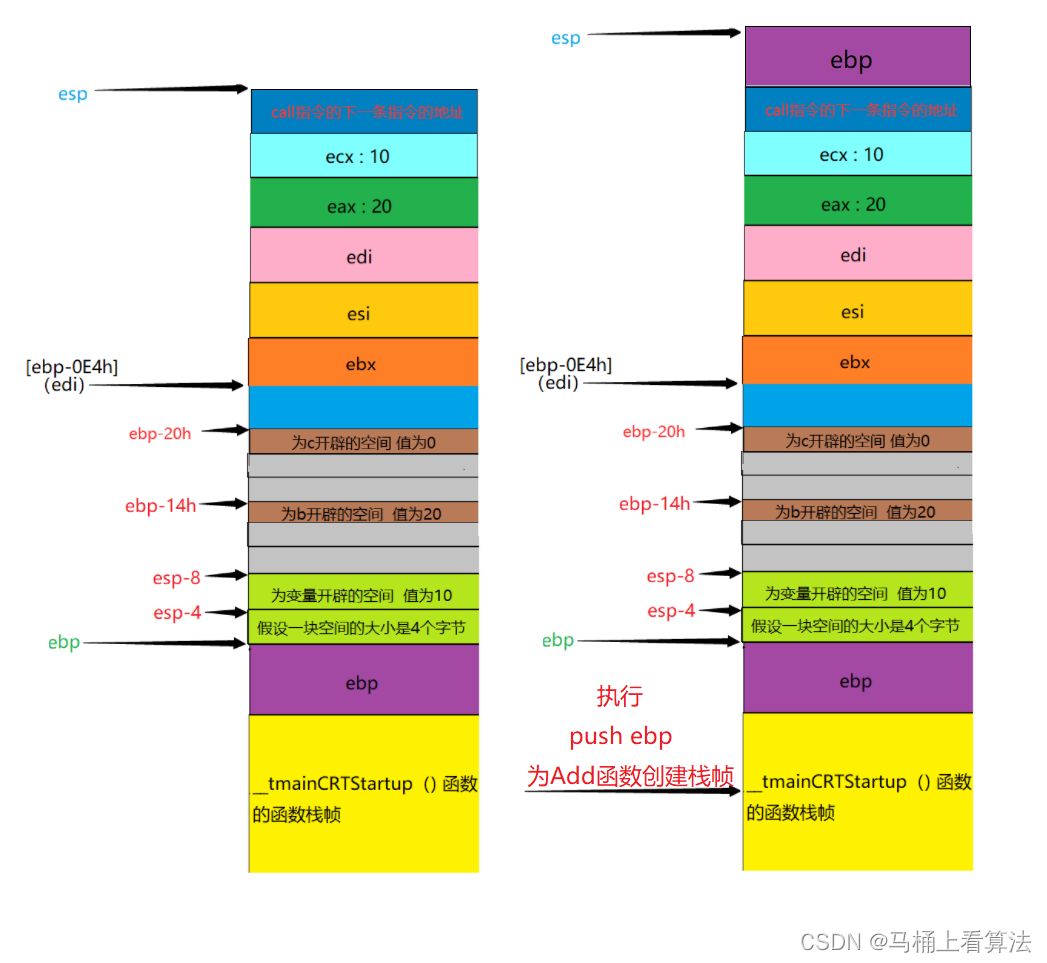

push     ebp

将 ebp 的值放到 esp 指向的地址的上面，esp ( 栈顶指针) 向上移动指向 ebp（此时ebp 中存放的是 main 函数栈帧栈底的地址）。

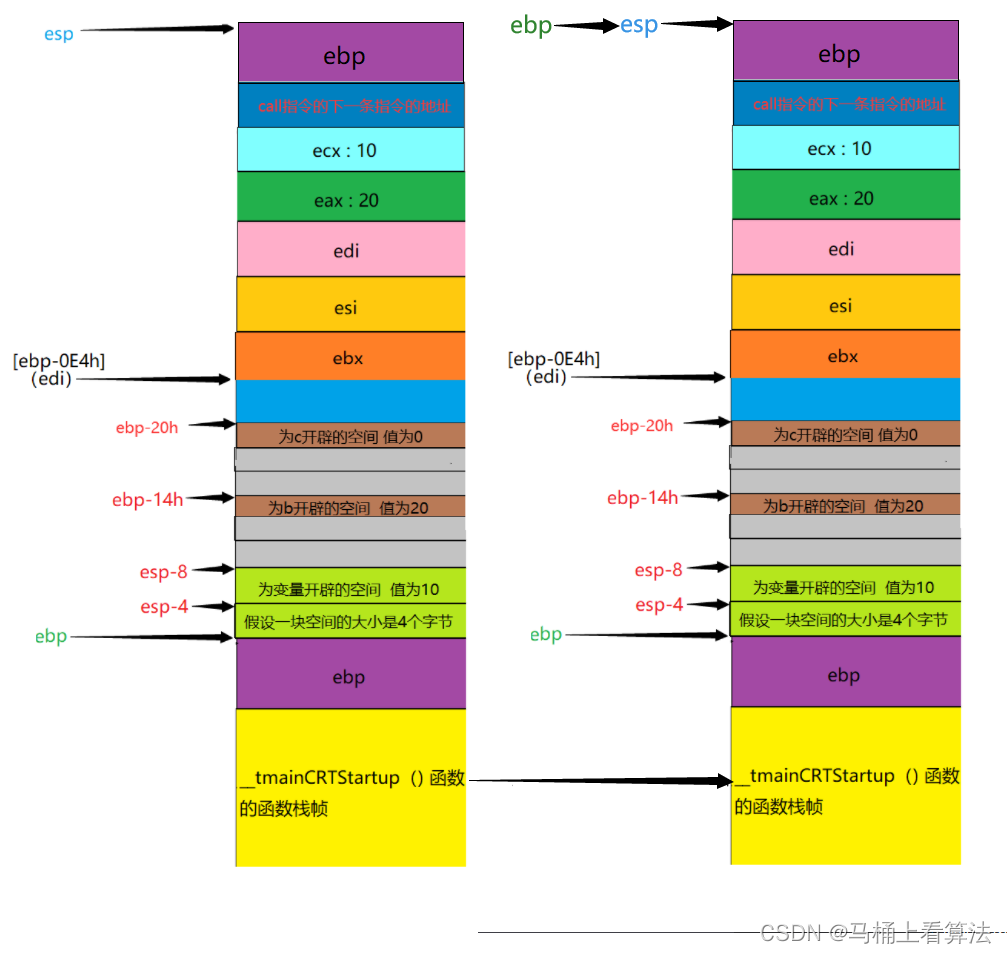

mov     ebp , esp

将 esp 的值赋给 ebp，ebp 就会向上移动指向 esp 所指的位置。

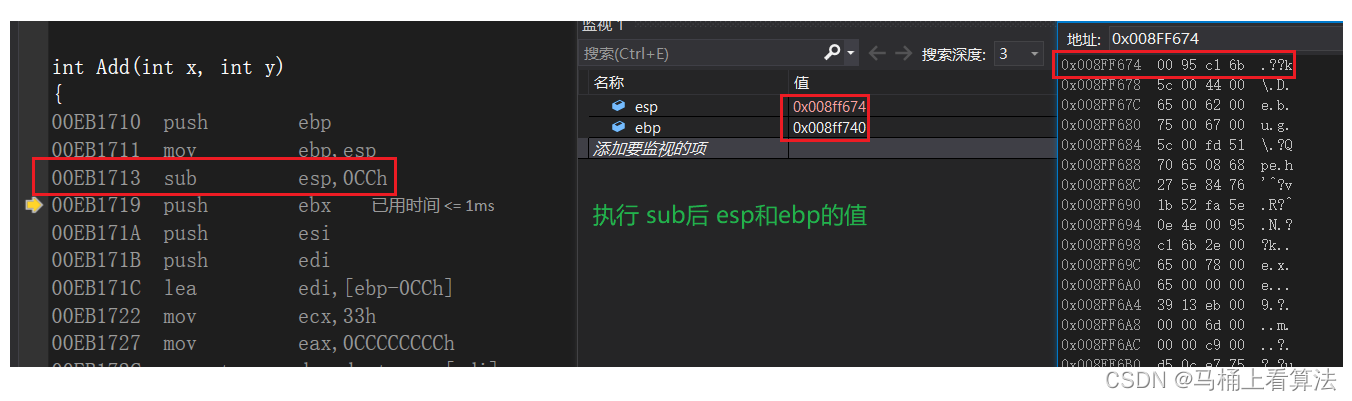

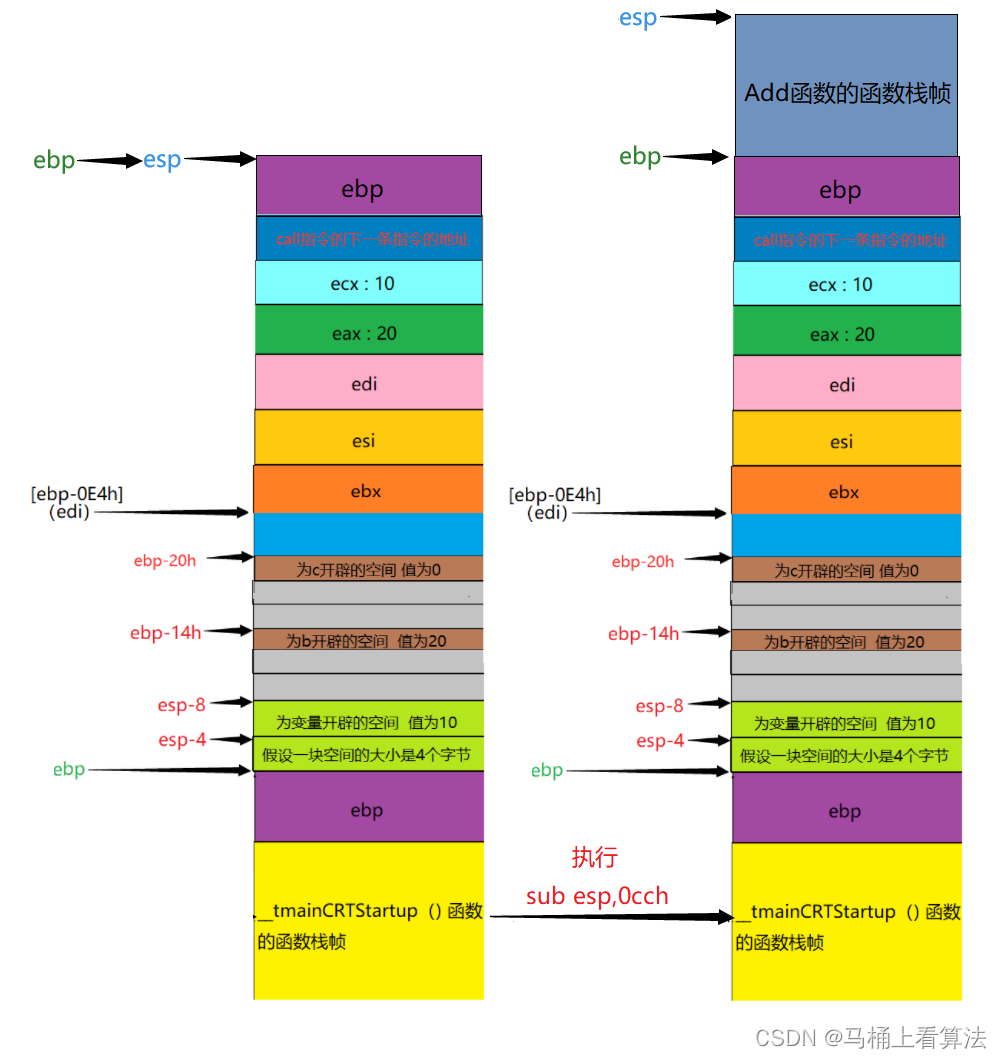

sub     esp,0CCh

esp - 0CCh(八进制数，转换为十进制值为：204)。

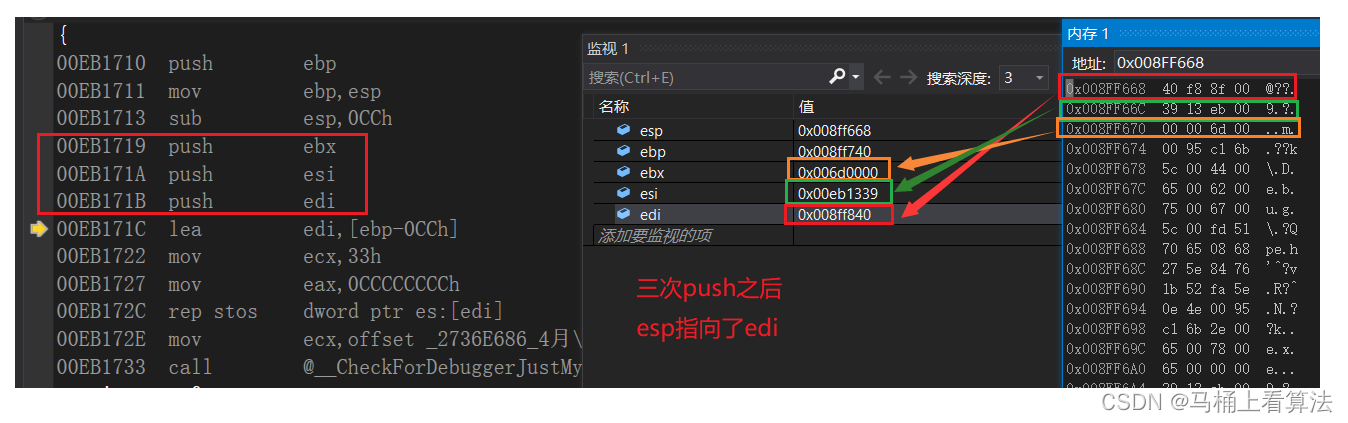

push ebx

push esi

push edi

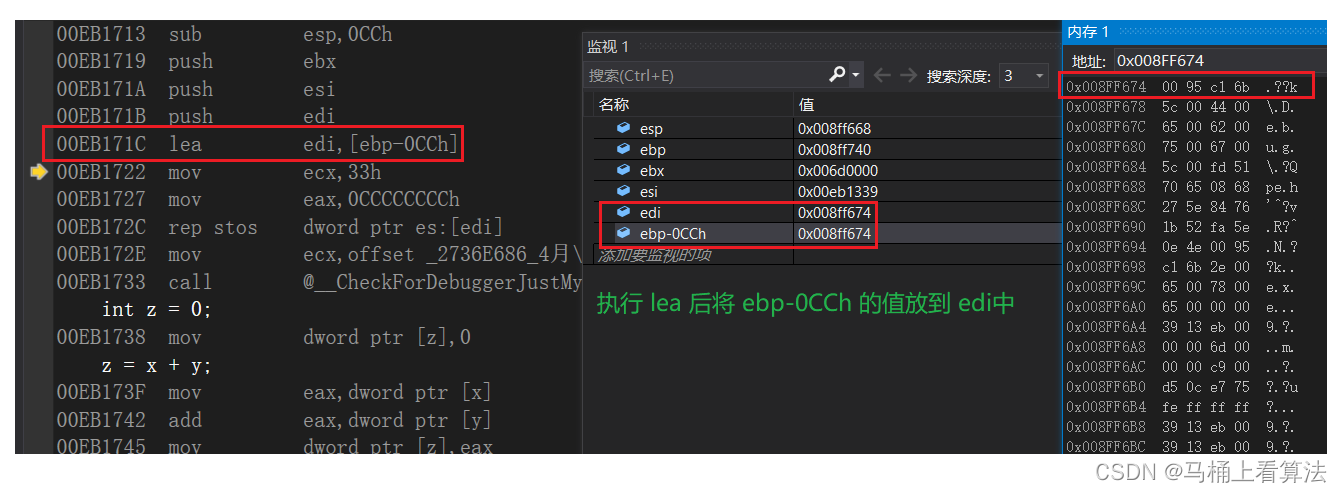

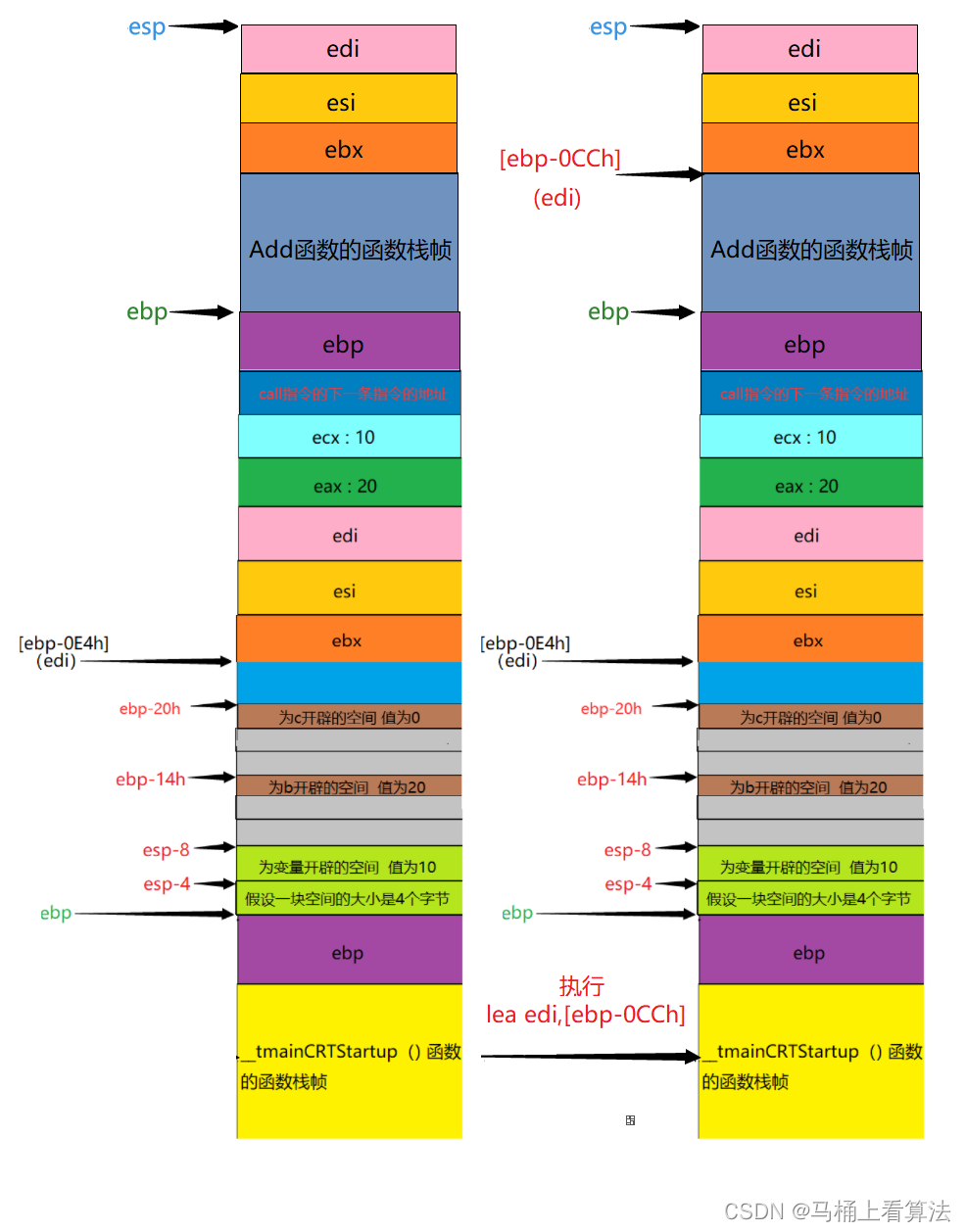

 lea     edi,[ ebp-0CCh ]

将 [ ebp-0CCh ] 加载到 edi 中（将 [ ebp-0CCh ]这个值放到 edi 里面）。



mov     ecx,33h：将 33h 放到 ecx 中

mov     eax,0CCCCCCCCh：将 0CCCCCCCCh 放到 eax 中

rep stos     dword ptr es:[edi]：从edi ( 此时 edi 中存放的是Add函数栈帧栈顶处的值 ) 开始向下将空间中的值初始化为0CCCCCCCCh(eax)（每次操作4个字节），总共初始化 33h(ecx) 次。

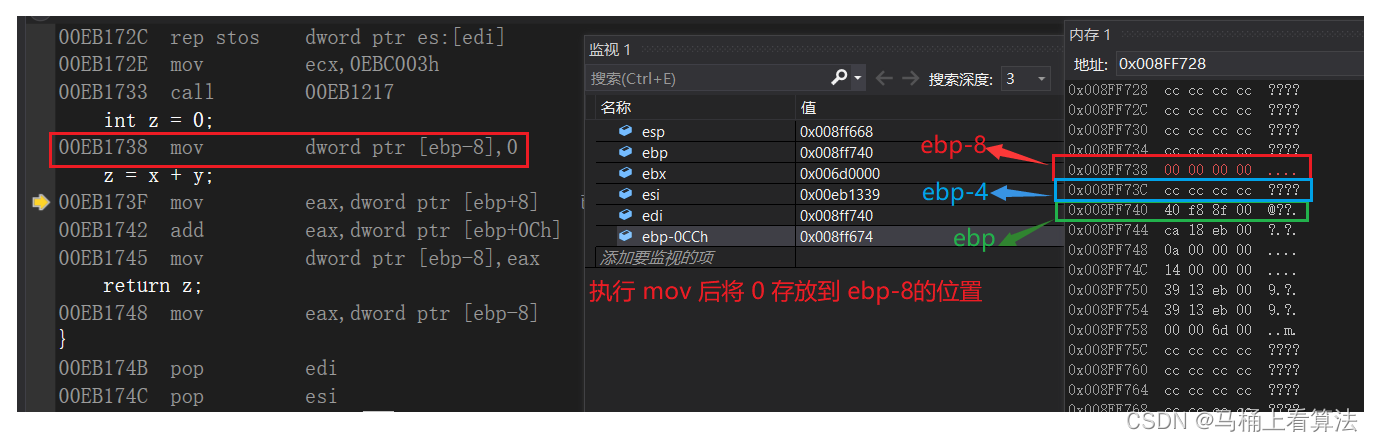

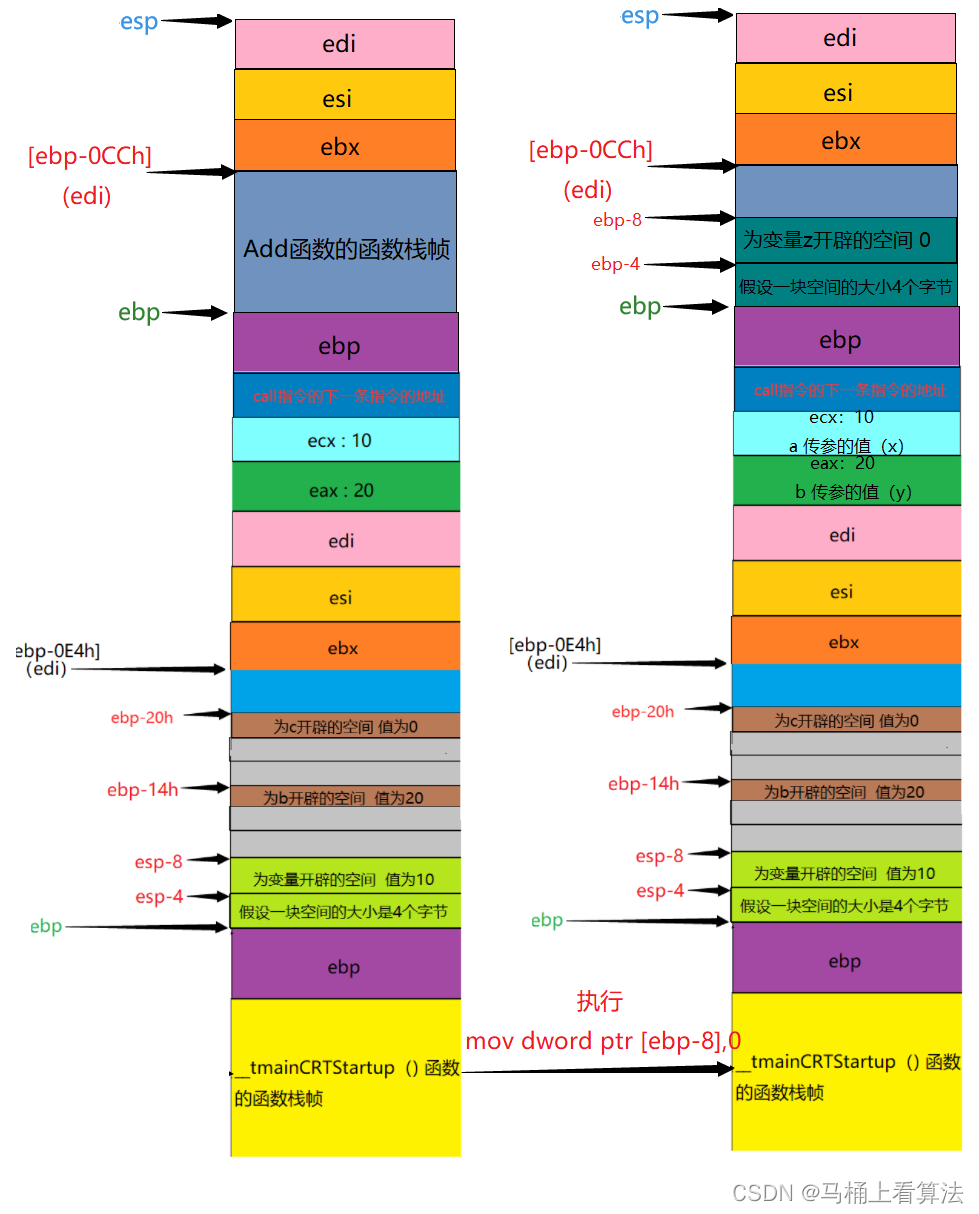

mov     dword ptr [ebp-8],0

将 0 放到 ebp - 8 这个位置。

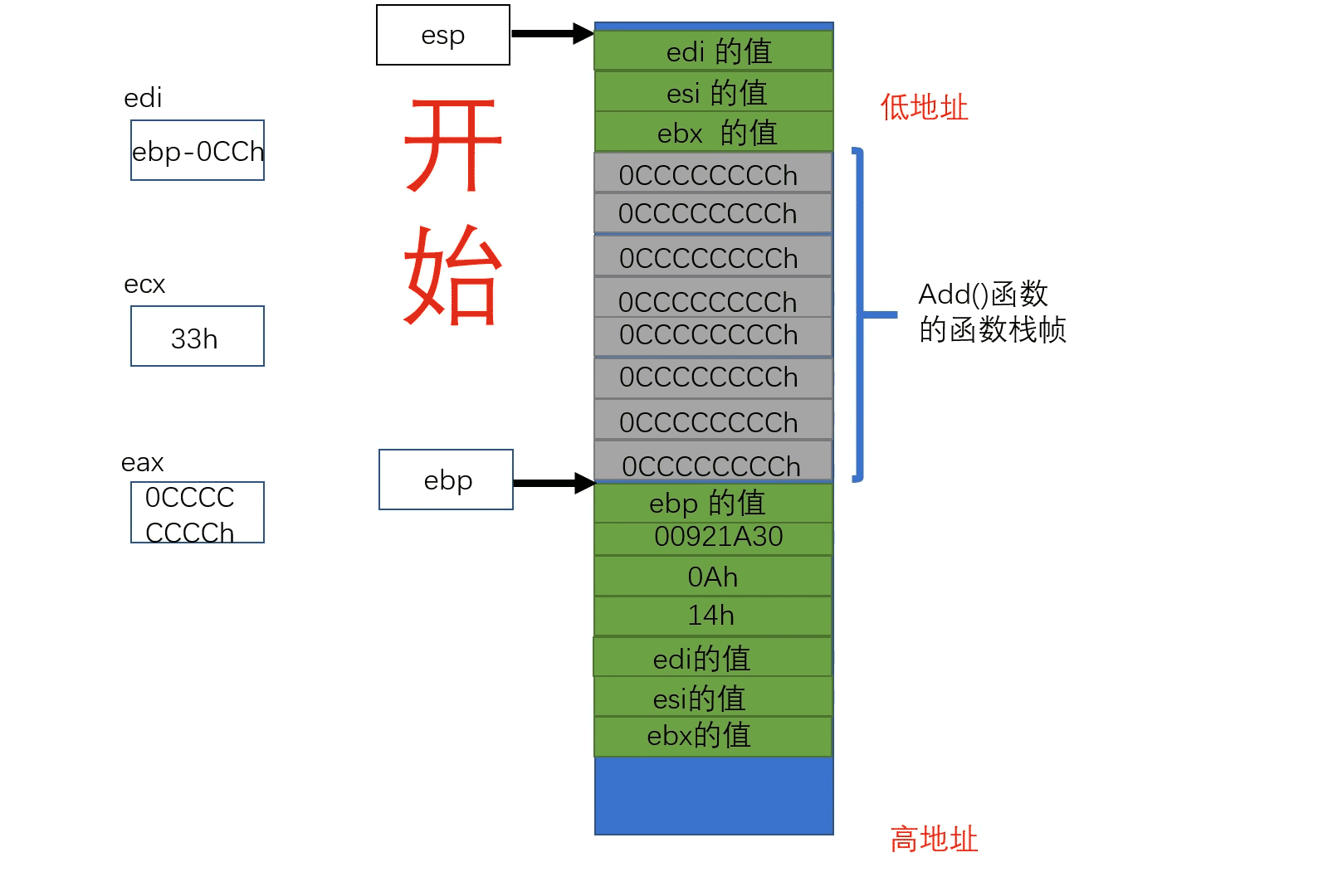

 2.动态演示图

 ✏️ 五、在Add()函数中创建变量并运算

1.变量的创建并运算

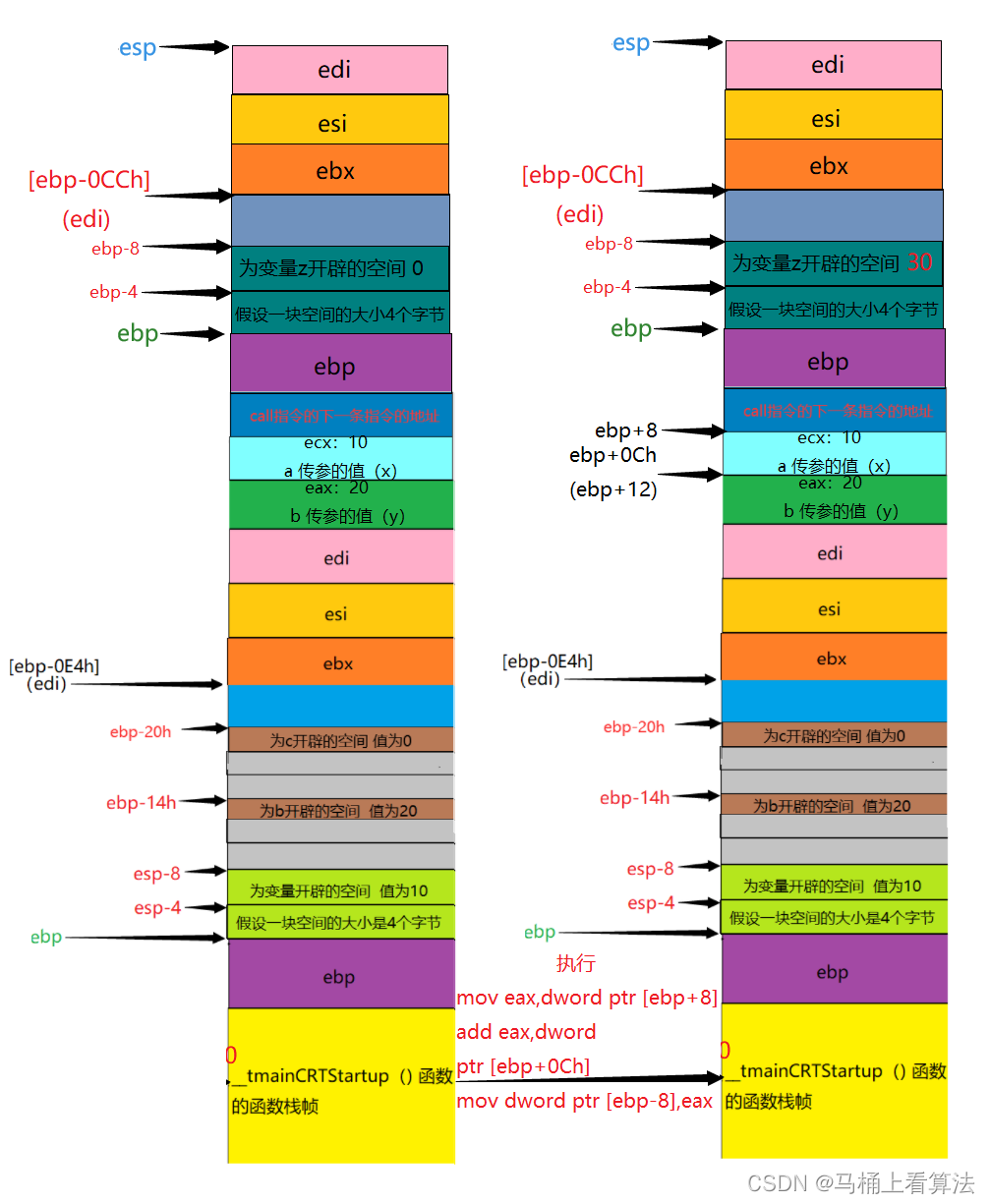

mov     eax,dword ptr [ebp+8]

将 ebp+8 里面的值放到 eax 中，ebp+8存放的是变量 a 传参（形参 x）的值，也就是将 10 放到 eax（寄存器）中。

add     eax,dword ptr [ebp+0Ch]

将 ebp+0Ch 里面的值与 eax 中的值相加然后存放到eax中。

⚠️注意:

ebp+0Ch 存放的是变量b传参（形参 y）的值，eax 中的值是10，就是将 20 + 10 的结果存放到 eax 中。

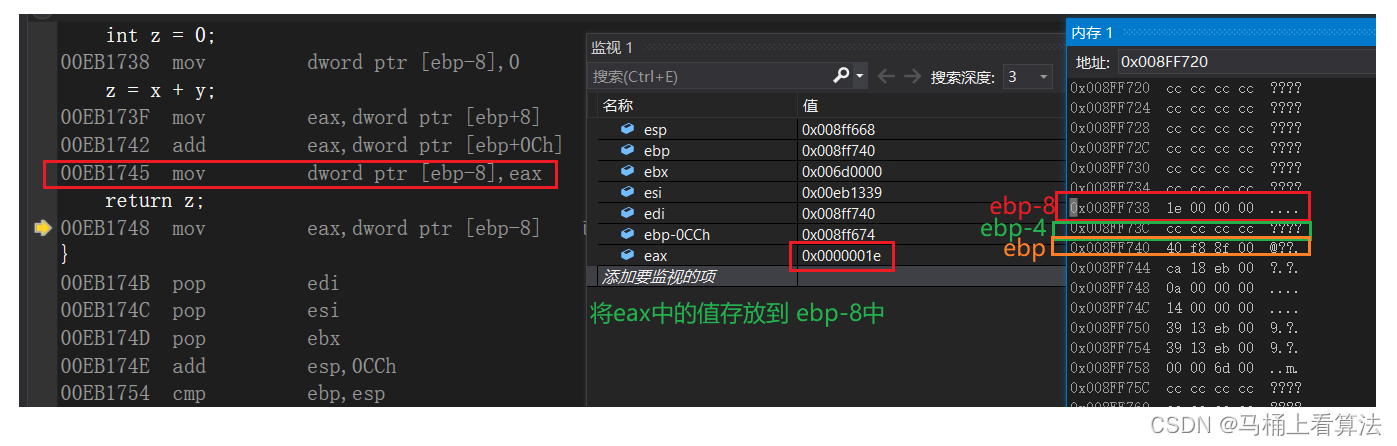

mov     dword ptr [ebp-8],eax

将 eax 中的值放到 ebp-8 的位置上。

2.总结

函数在调用计算的时候并没有创建形参，是main函数在调用Add函数之前将参数传过去，在传参的过程中将形参 a 与形参 b 进行压栈。压栈是先 push b 再 push a， 所以传参是先传 b 再传 a，所以参数是从右向左传的。

在函数内部进行计算的时候，形参并没有在 Add 函数中被创建，而是通过寻找传参传过去的空间（压栈压进去的空间），再对里面的值进行计算。计算后的结果放变量 z 中。

形参是实参的一份临时拷贝。通过这个按例可以很清楚的知道改变形参并不会影响实参。



3.动态演示图

✒️ 六、Add()栈帧的销毁

1.销毁

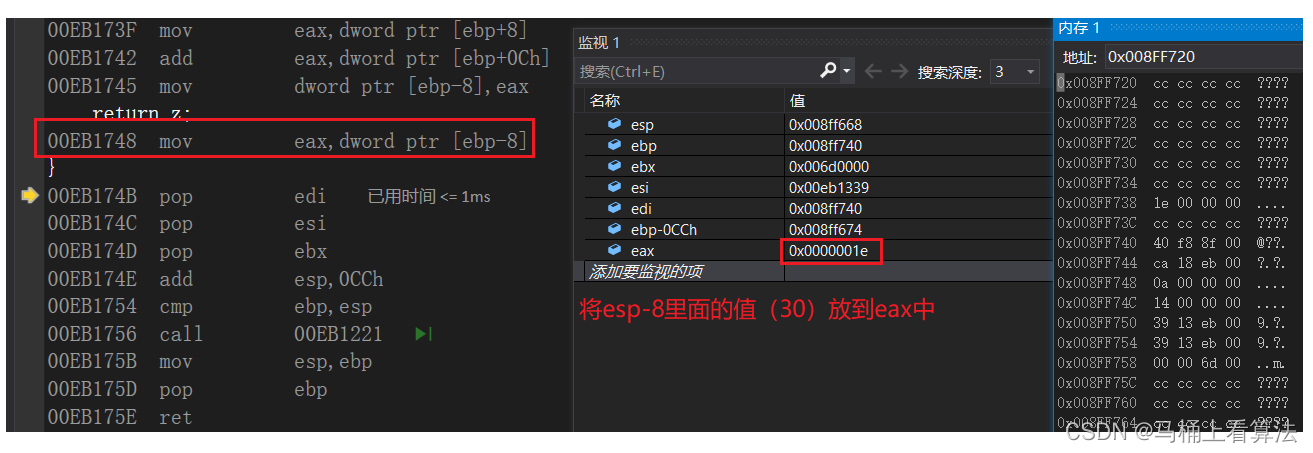

mov     eax,dword ptr [ebp-8]

将 ebp-8 里面的值放到 eax 中。

 ⚠️注意：

 执行 return z; 以后，变量 z 的空间就会被销毁，在销毁之前将里面的值放到 eax（寄存器）中，这样 Add 函数计算后值就可以返回到 main 函数中。

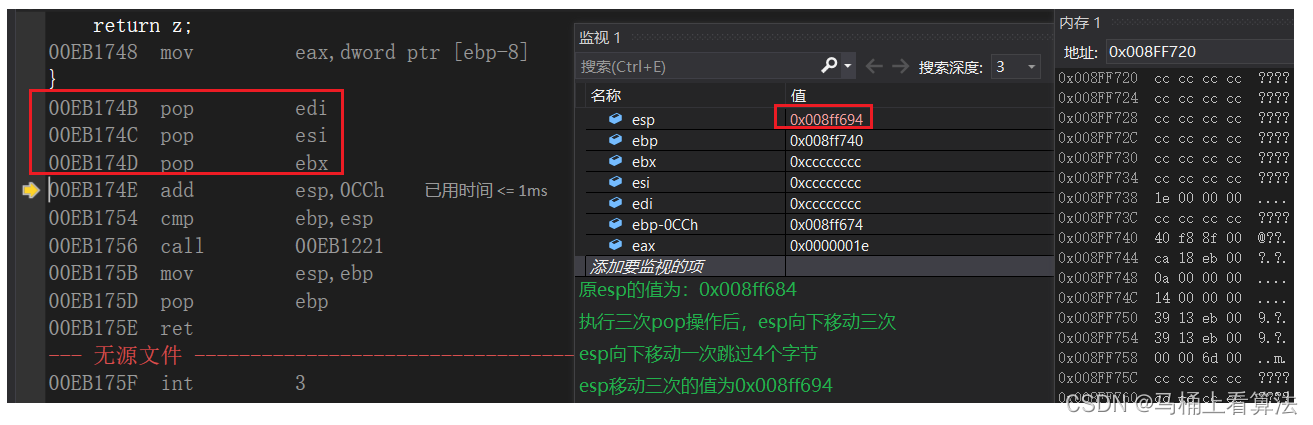

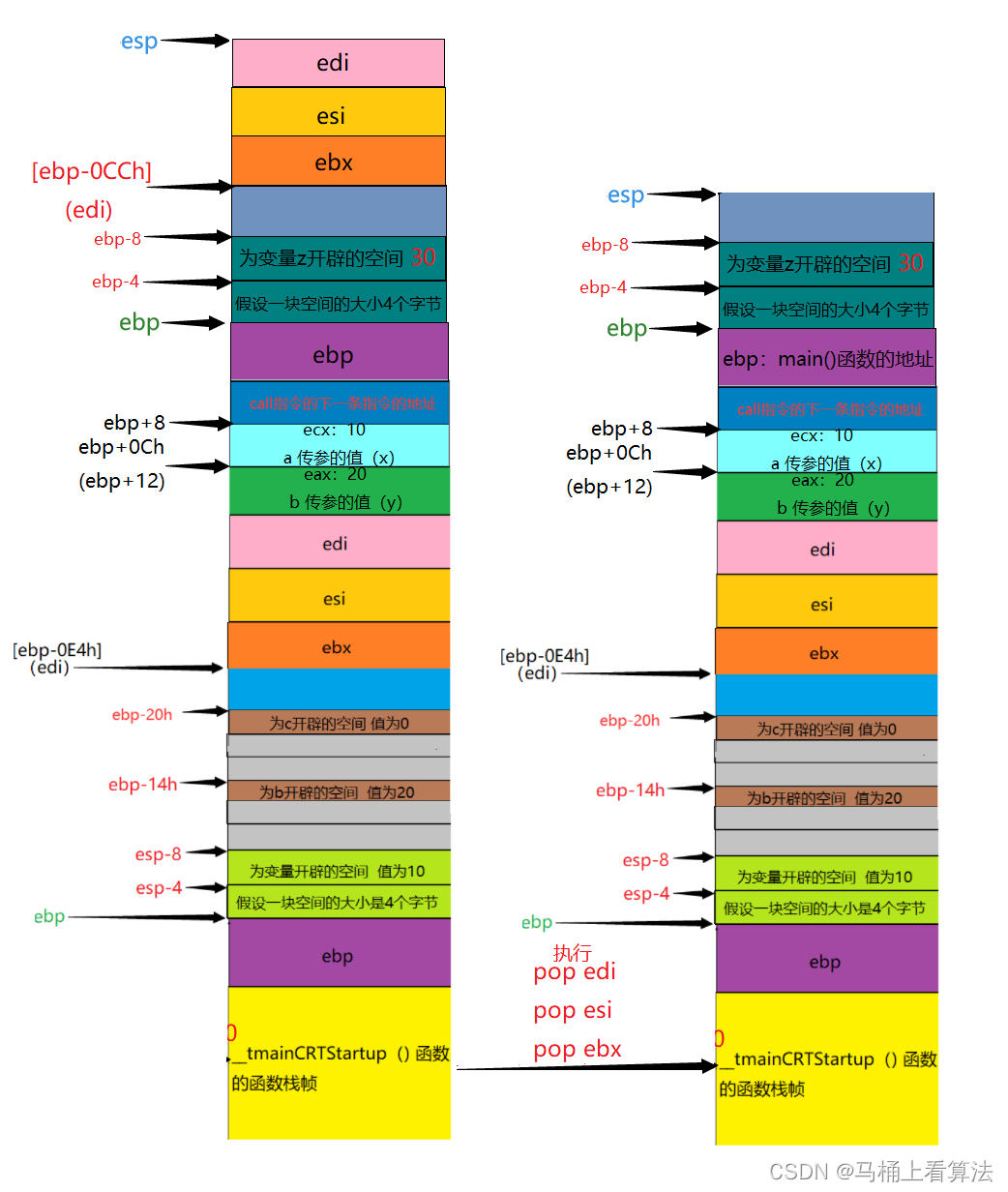

pop edi

pop esi

pop ebx

⚠️注意：每执行一次 pop 指令就会弹出一个值，esp 的值就会向下移动一次，执行完三次 pop 指令后，esp 就会向下移动三次。

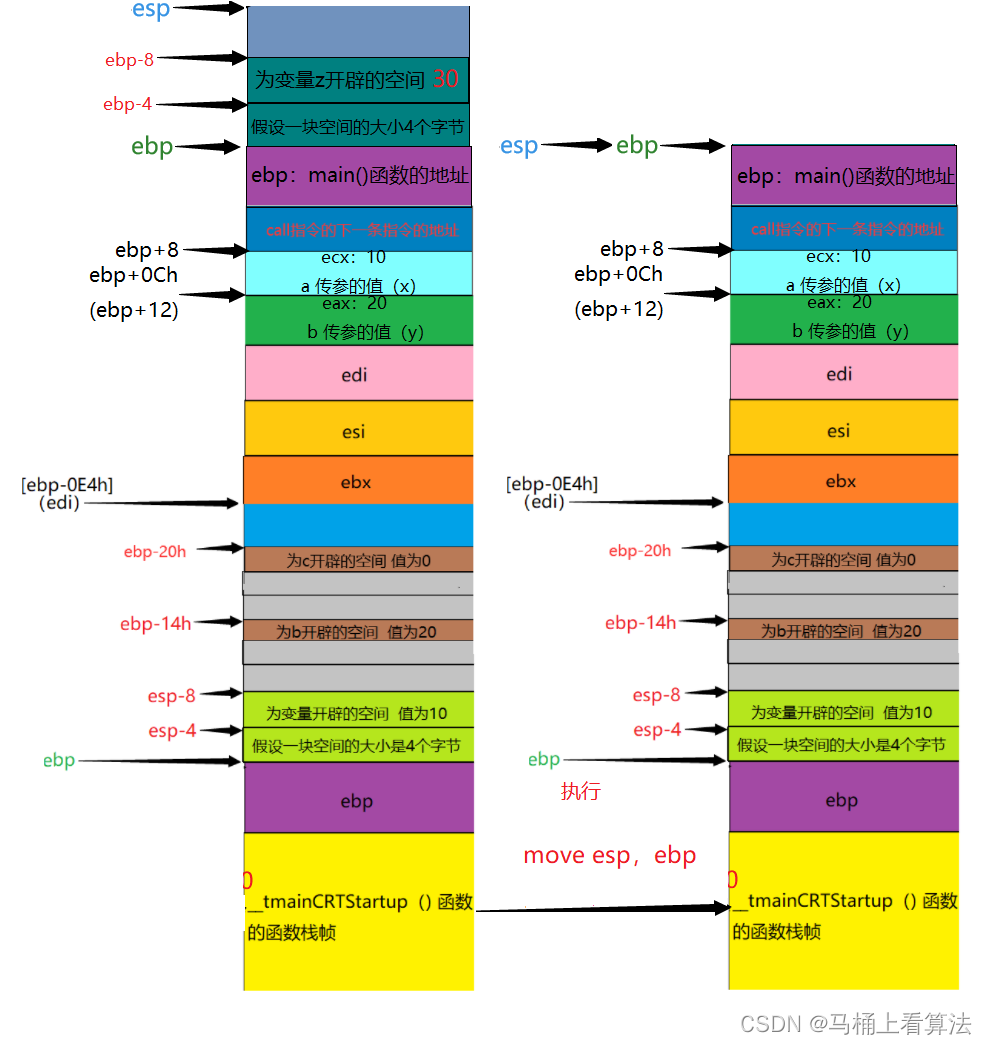

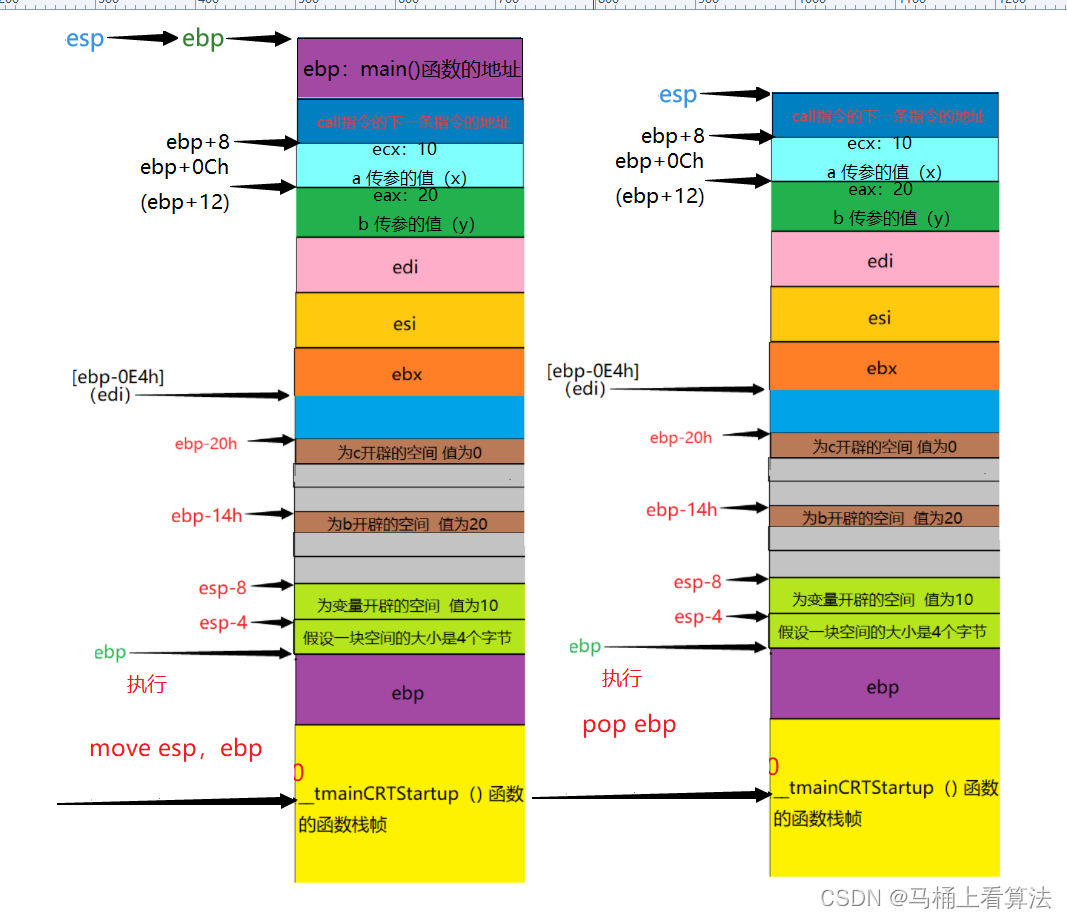

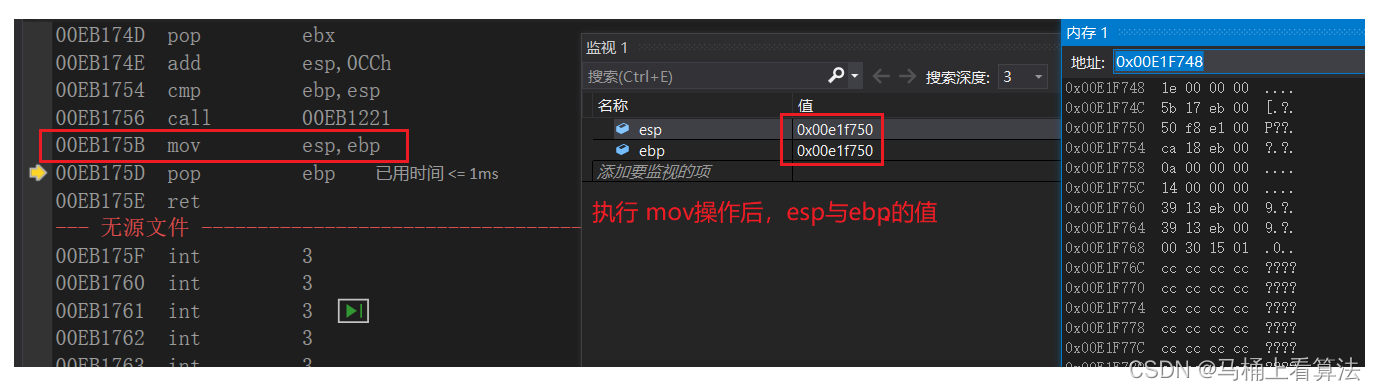

mov     esp,ebp

将 ebp 的值赋给 esp，esp 就会向下移动指向 ebp 所指的位置

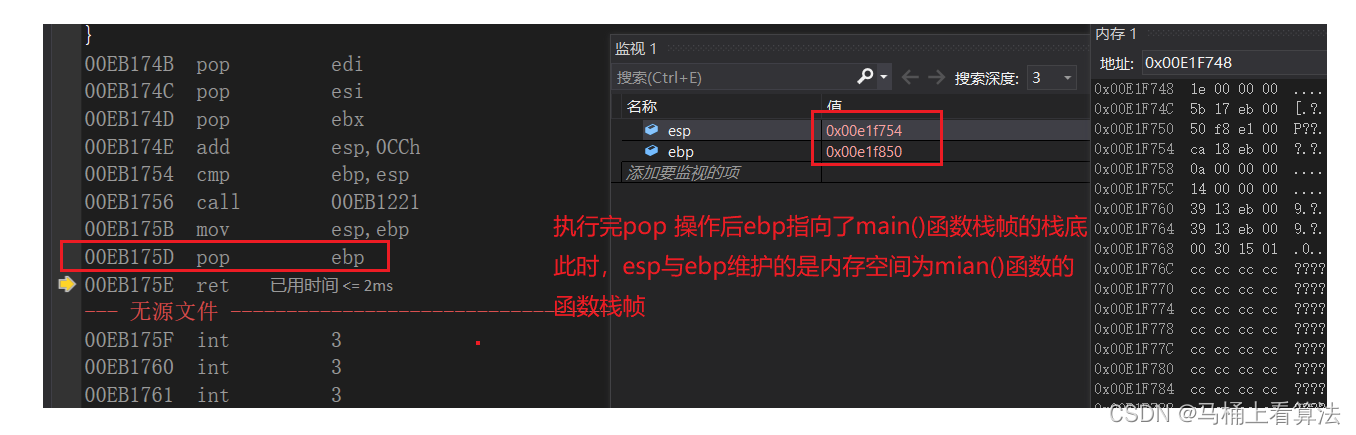

pop     ebp

将栈顶 ebp 的值弹出。当前 ebp 存放的是 main 函数栈帧栈底的地址。执行 pop     ebp 指令后，ebp 就会指向 main 函数栈帧的栈底。

 ⚠️注意：

将main函数栈底的值提前保存是为了Add 函数调用结束后，随着Add栈帧的销毁，main 函数的栈顶是很容易找到的，但是main 函数的栈底不容易找到，所以将main函数的栈底地址提前保存。

 ret

返回到 main 函数。执行 ret 指令后会从栈顶弹出 call 指令的下一条指令的地址，回到 main 函数的函数栈帧中，继续从 call 指令的下一条指令开始执行。

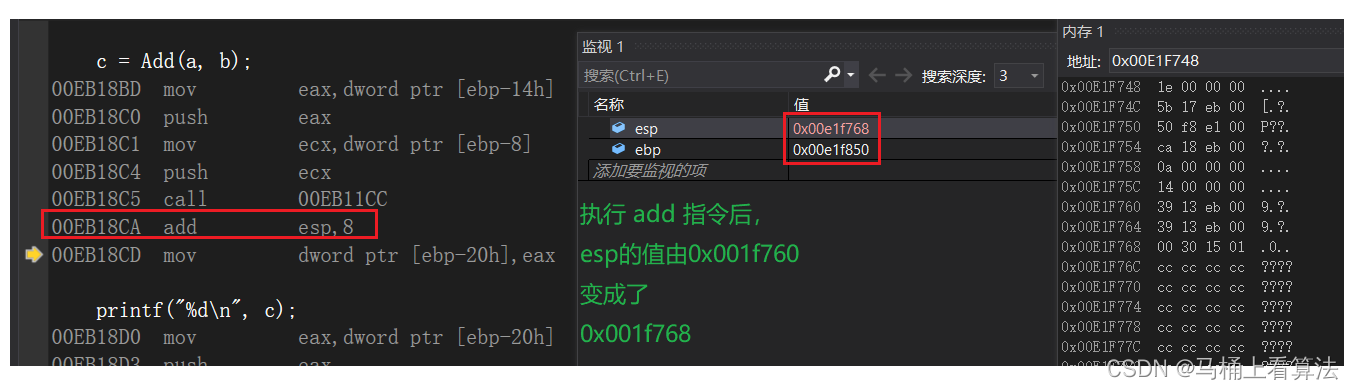

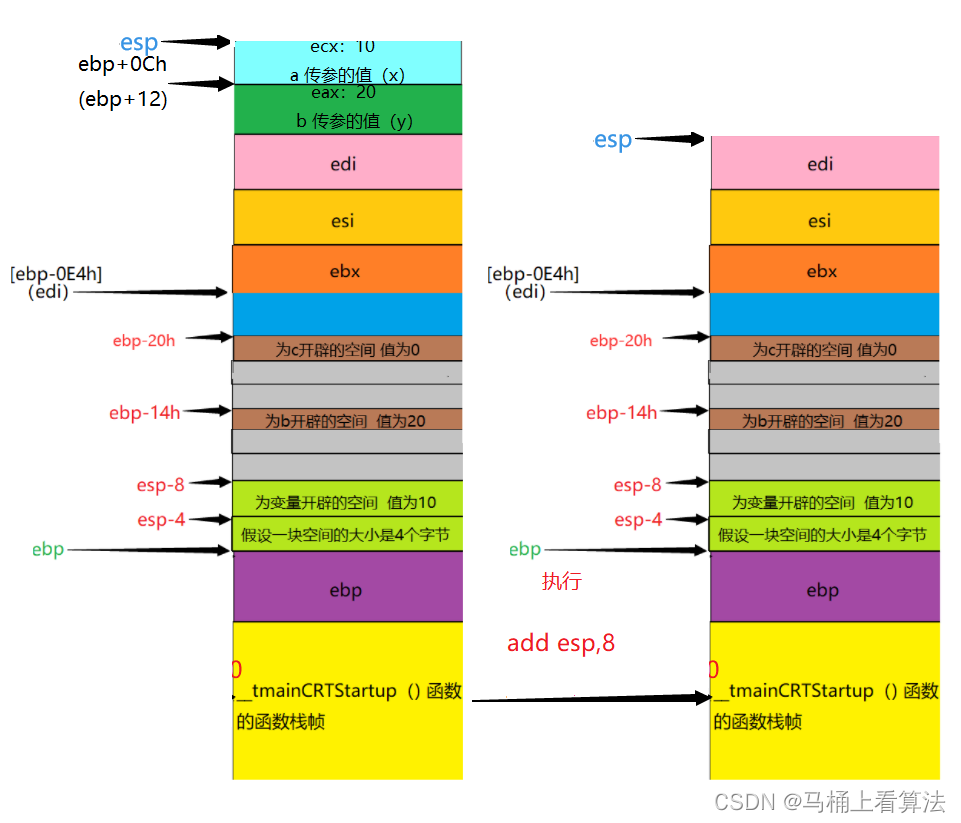

add     esp,8

esp+8，esp 向下移动，当esp向下移动指向 esp+8 的地址时，形参 x 、y 的空间被释放。

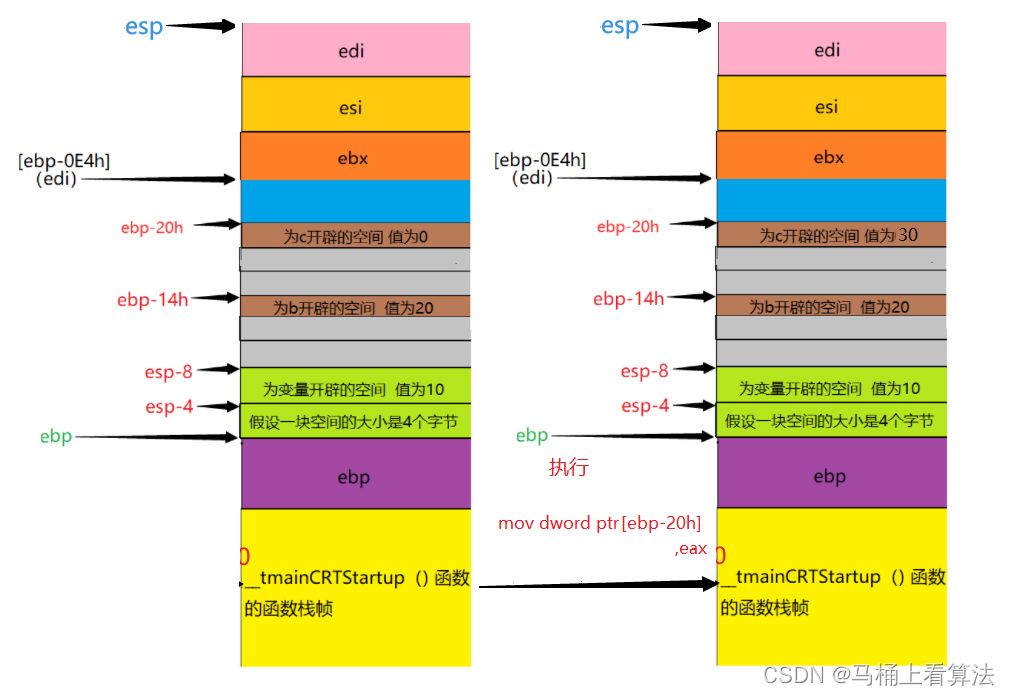

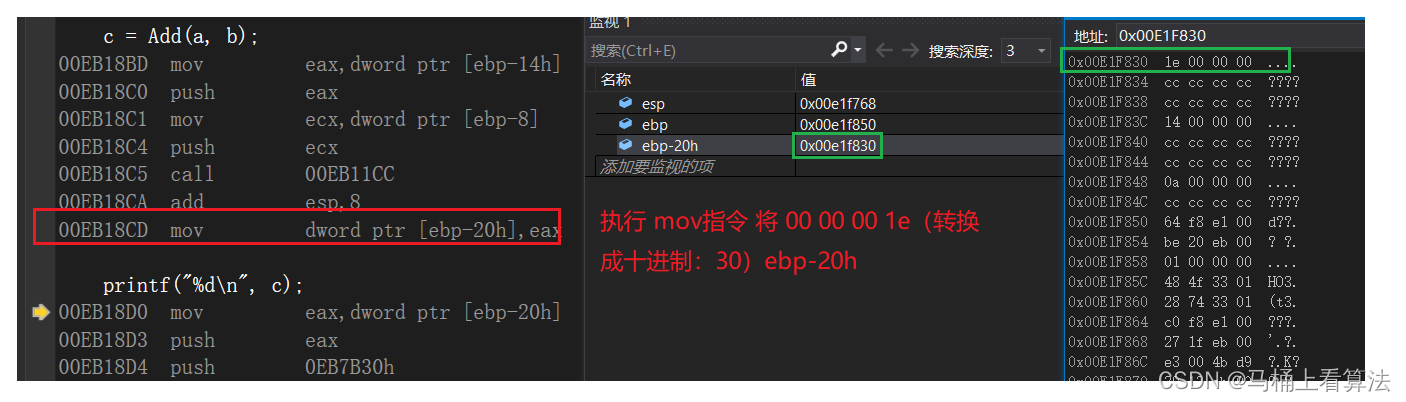

mov     dword ptr [ebp-20h],eax

将 eax 中存放的值放到 ebp-20h (转换成十进制：32) 中。

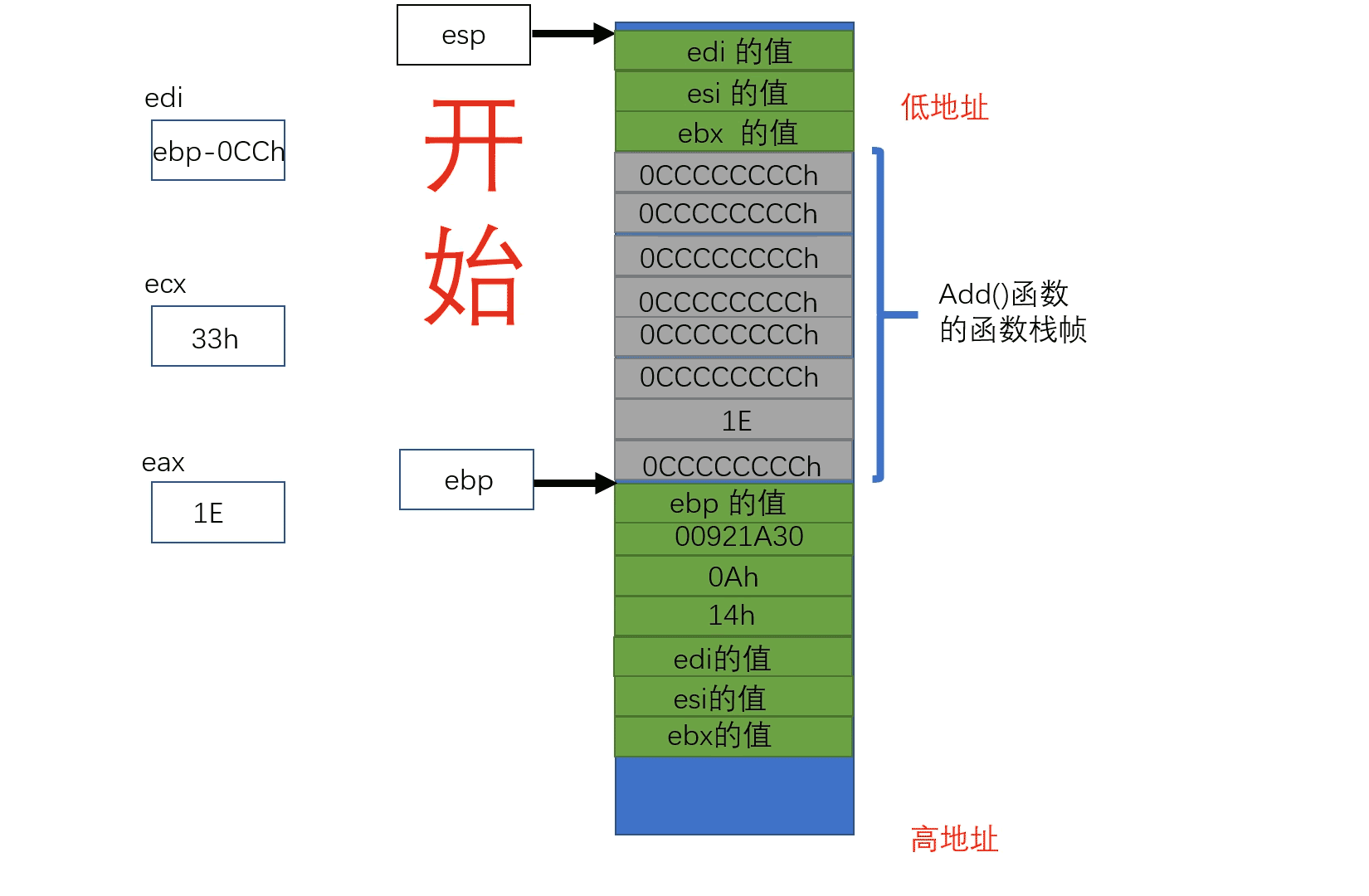

2.动态演示图
