概述

最近刚刚看了“Spatial Transformer Network“这篇论文和李宏毅老师的相关视频，正好简单整理一下F.grid_sample和F.affine_grid这一对函数操作。

F.affine_grid函数是根据仿射变换矩阵，生成该变换相对应的逐像素偏移矩阵；

F.grid_sample函数则是根据这个偏移矩阵将原始图片逐像素扭曲warp到目标位置处形成一个新的图片。

这里引入一个小的知识点：

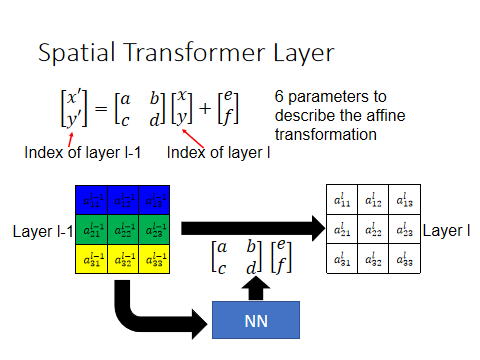

Spatial Transformer Network
在这里插入图片描述
具体可以参考“Spatial Transformer Network“这篇论文，以及李宏毅老师的视频讲解更加容易理解。（李宏毅老师yyds）

论文下载：https://proceedings.neurips.cc//paper/2015/file/33ceb07bf4eeb3da587e268d663aba1a-Paper.pdf

李宏毅老师主页：https://speech.ee.ntu.edu.tw/~hylee/
在这里插入图片描述

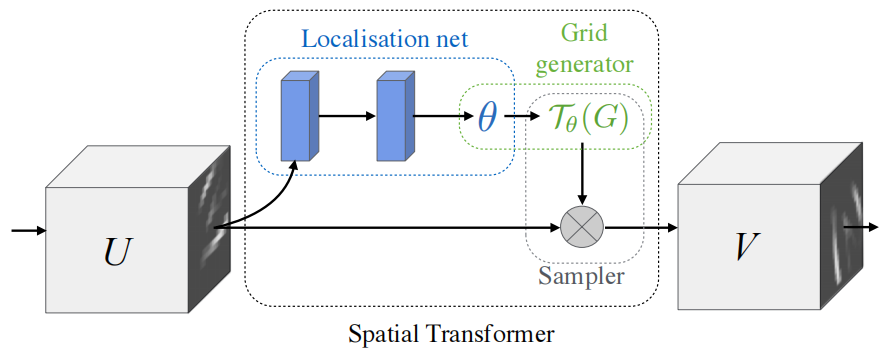

①Locaisation net

输入图片经过Locaisation net网络生成一个仿射变换参数

②Grid generator（坐标）

根据这个仿射变换参数得到输入图片与输出图片间的坐标映射关系

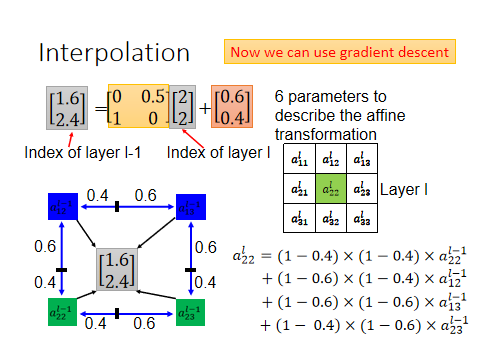

③Sampler（像素值）

通过目标坐标，从输入图片中采样对应的像素值填充到目标坐标系中，为了防止梯度消失，一般采用双线性插值法
在这里插入图片描述
言归正传：

下面利用python写一段小程序将图片逆时针旋转45°

from PIL import Image
import torch
import torch.nn.functional as F
from torchvision.transforms import ToTensor, ToPILImage

def pil_loader(path):
    with open(path, 'rb') as f:
        with Image.open(f) as img:
            return img.convert('RGB')

img = pil_loader('1.jpg')
img.show()

img = ToTensor()(img).unsqueeze(0)  # img→tensor 3维→4维

M = torch.tensor(                   # 仿射变换矩阵
    [[[0.7071, -0.7071, 0],
      [0.7071, 0.7071, 0]]]
)
grid = F.affine_grid(M, size=(1, 3, 500, 500))
warp_img = F.grid_sample(img, grid)             # 扭转图片
tensor_to_pil = ToPILImage()                    # tensor→img
tensor_to_pil(warp_img.data.squeeze(0)).show()  # 4维→3维
