概述
一、概念
Enterprise Architect是一个对于软件系统开发有着极好支持的CASE软件（Computer Aided Software Engineering）。EA不同于普通的UML画图工具（如VISIO），它将支撑系统开发的全过程。在需求分析阶段，系统分析与设计阶段，系统开发及部署等方面有着强大的支持，同时加上对10种编程语言的正反向工程，项目管理，文档生成，数据建模等方面。可以让系统开发中各个角色都获得最好的开发效率。
二、下载&安装
链接：https://pan.baidu.com/s/1xQ2q-_cSt_DTI3zIDvxkFw
提取码：wq83 三、使用教程
构建类图

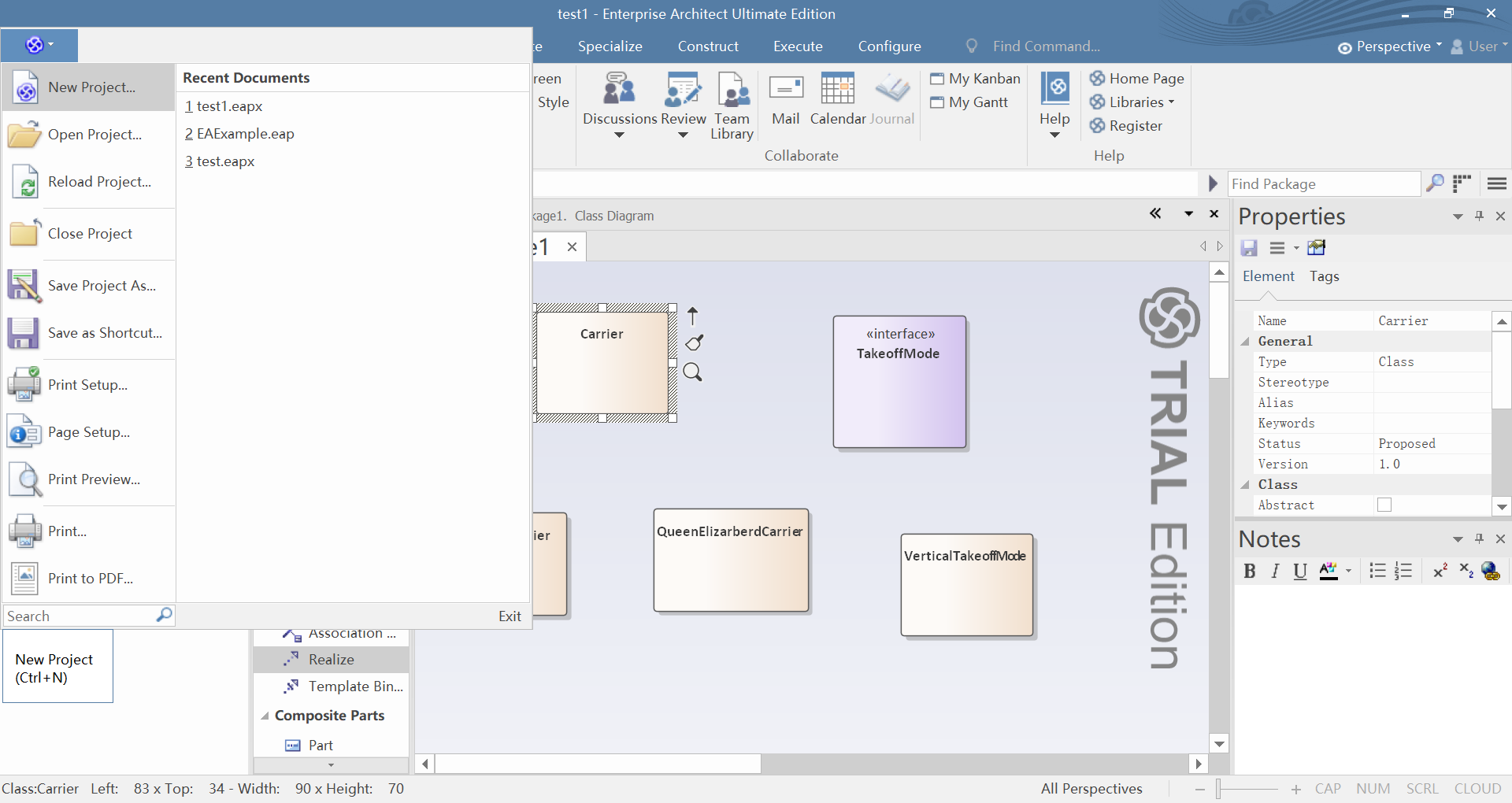

打开EA，点击左上角的图标新建项目。

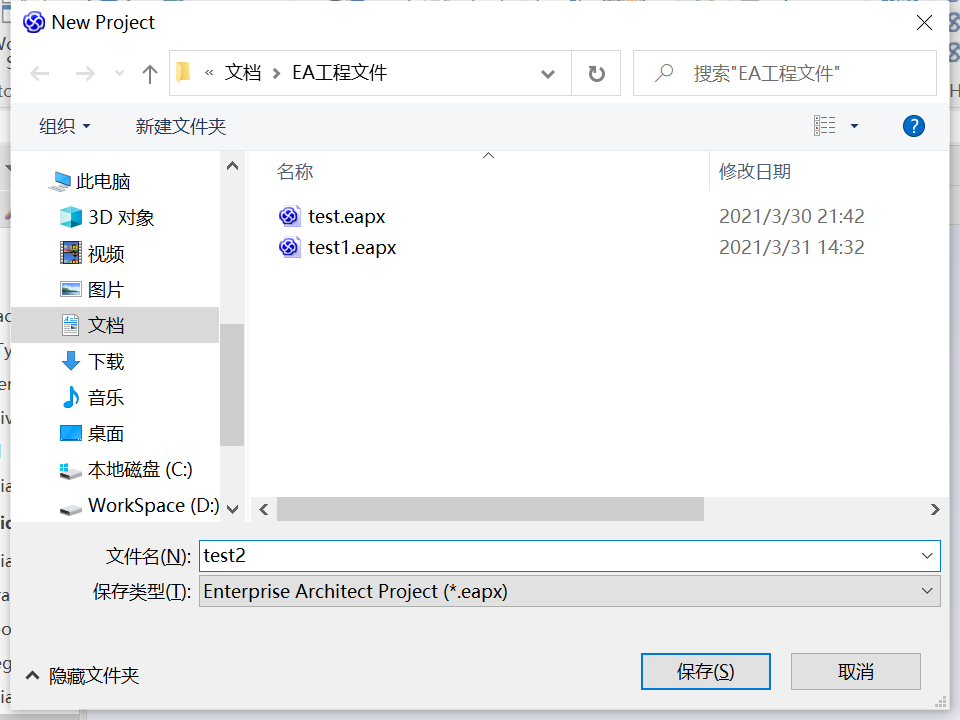

起一个项目名称，我这里就叫test2好了。

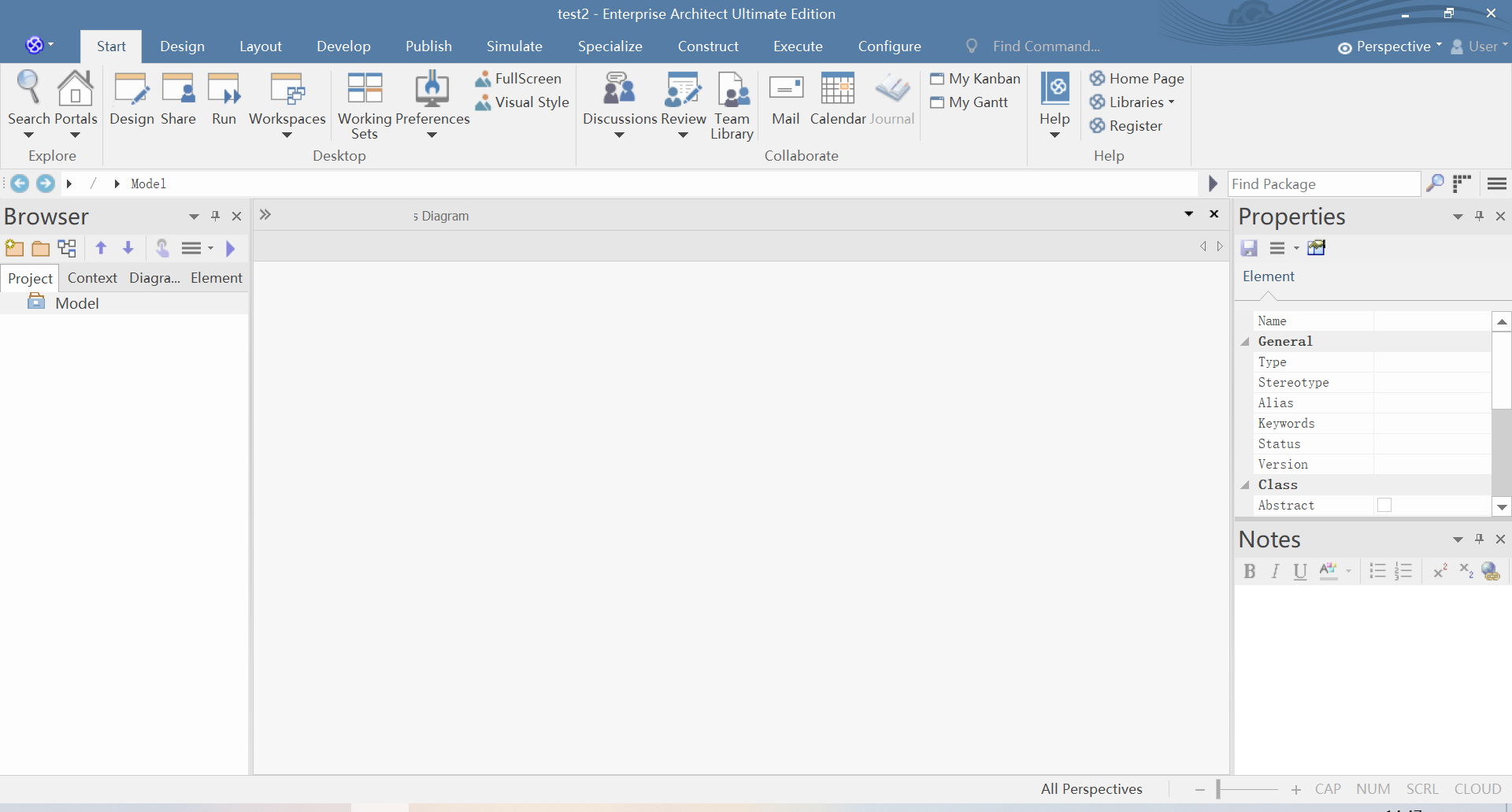

新建好后的页面应该和我现在的差不多，可能会有个欢迎页面，不过差不多。

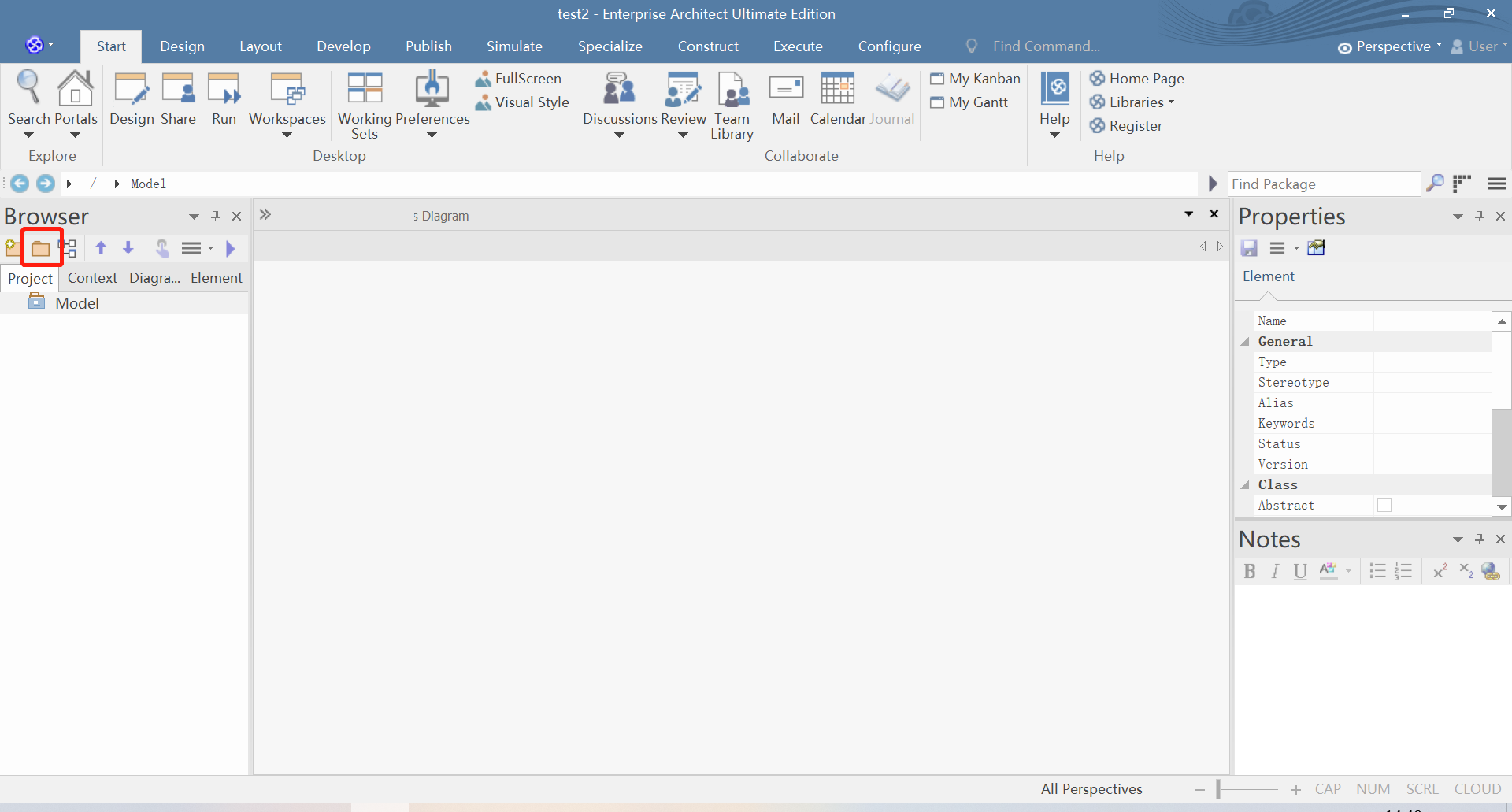

先要在工程下新建一个包，点击Browser下的文件夹图标：
起一个名字后点击ok，然后会出现一个窗口：
我理解这个窗口是预设模板，可以快速构建一些特定的类图啥的，我们这里直接关闭这个窗口就行了。

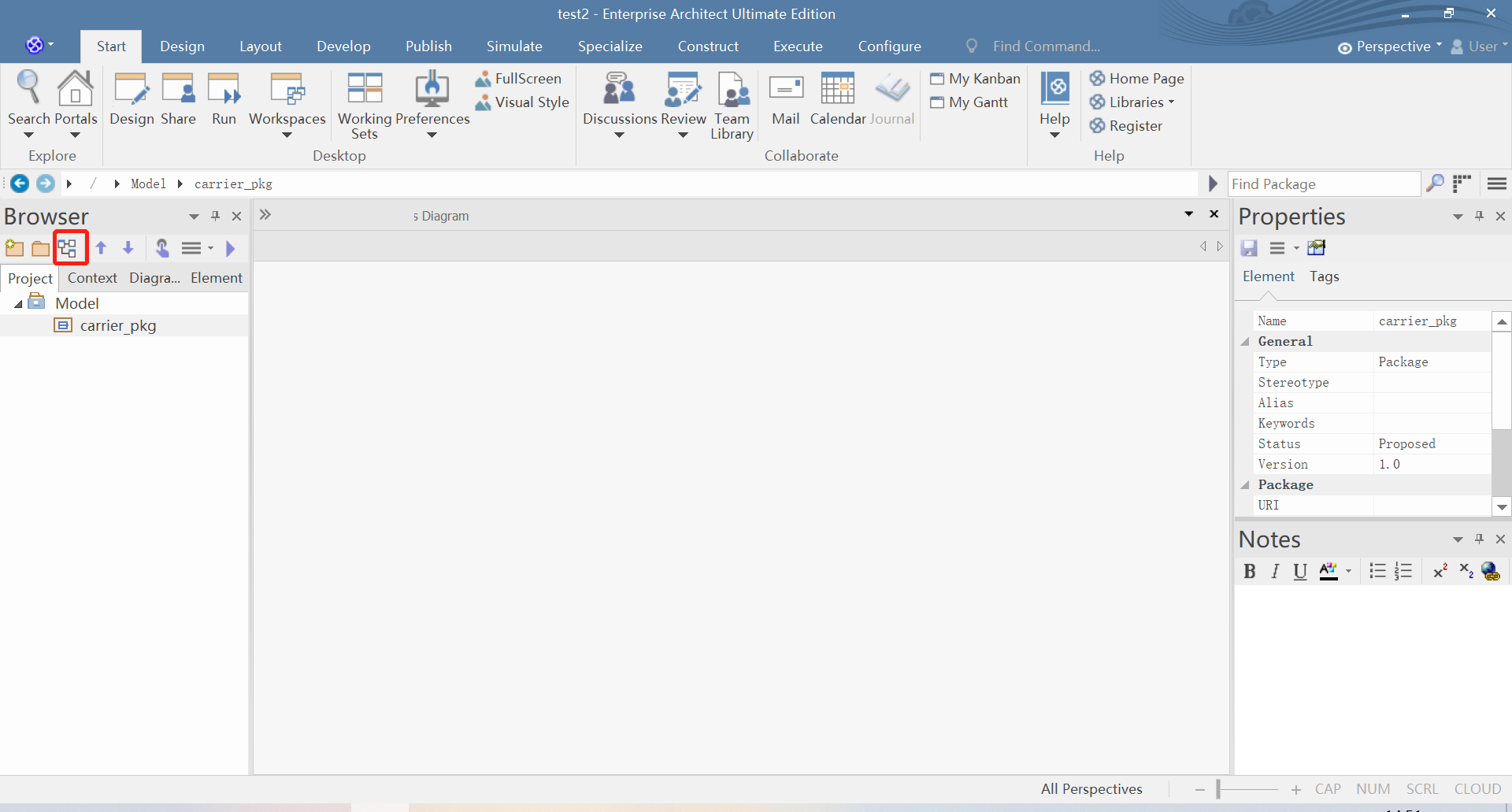

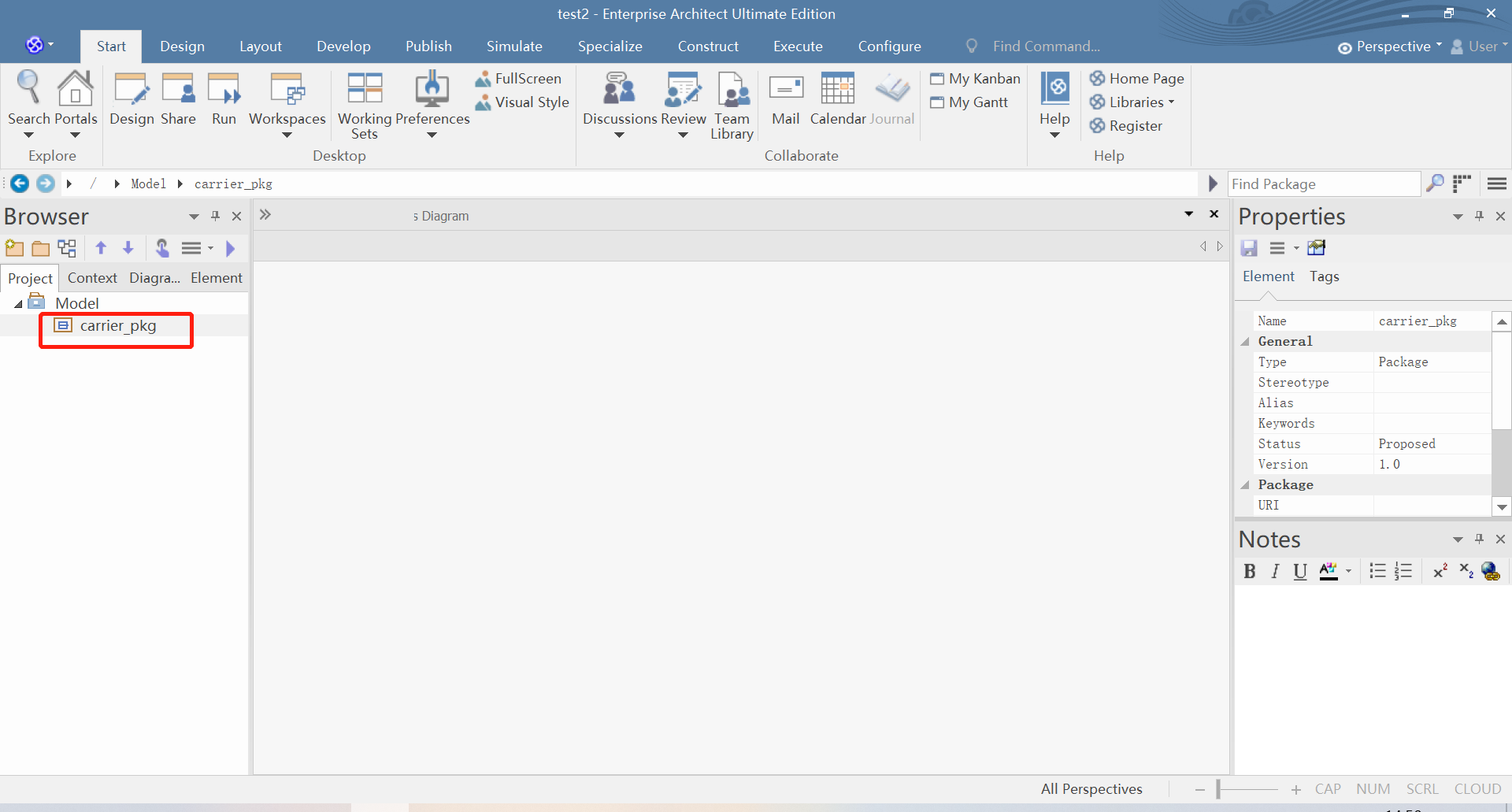

现在我们的包建好了，需要在包里添加视图，我们的类图和活动图等都是创建在视图上的。点击包右边的小图标添加视图：

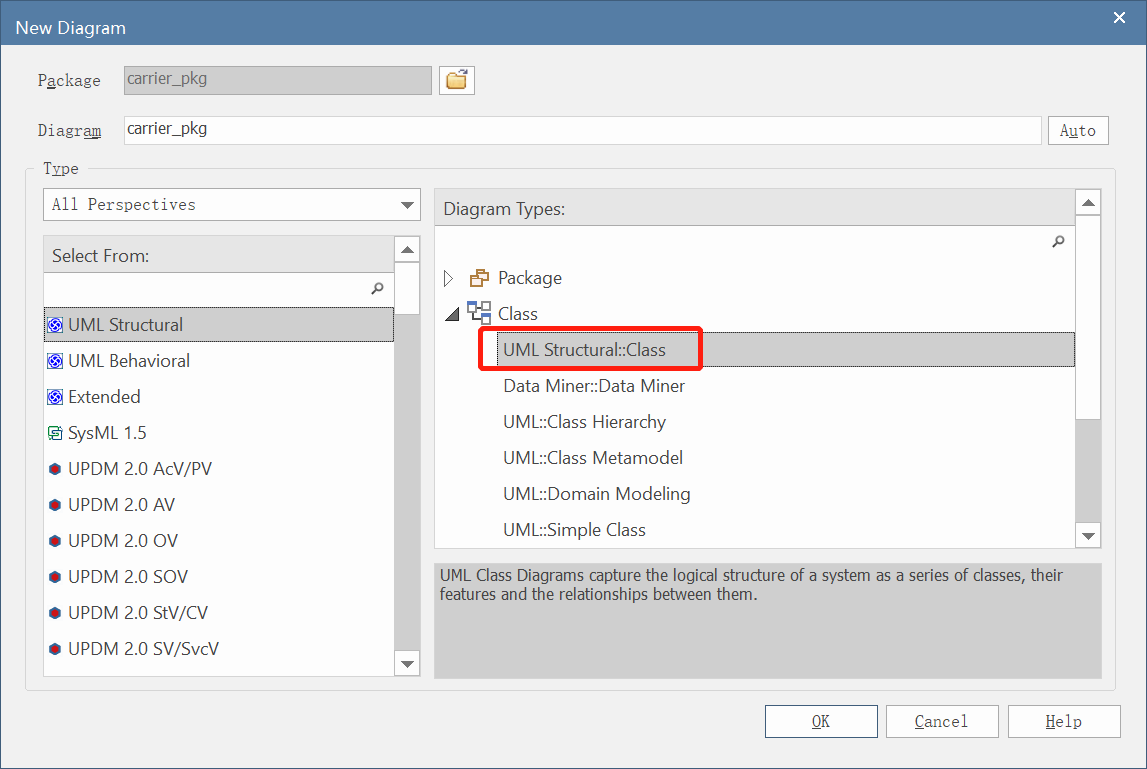

我这里构建的是类图，这样选择视图类型：

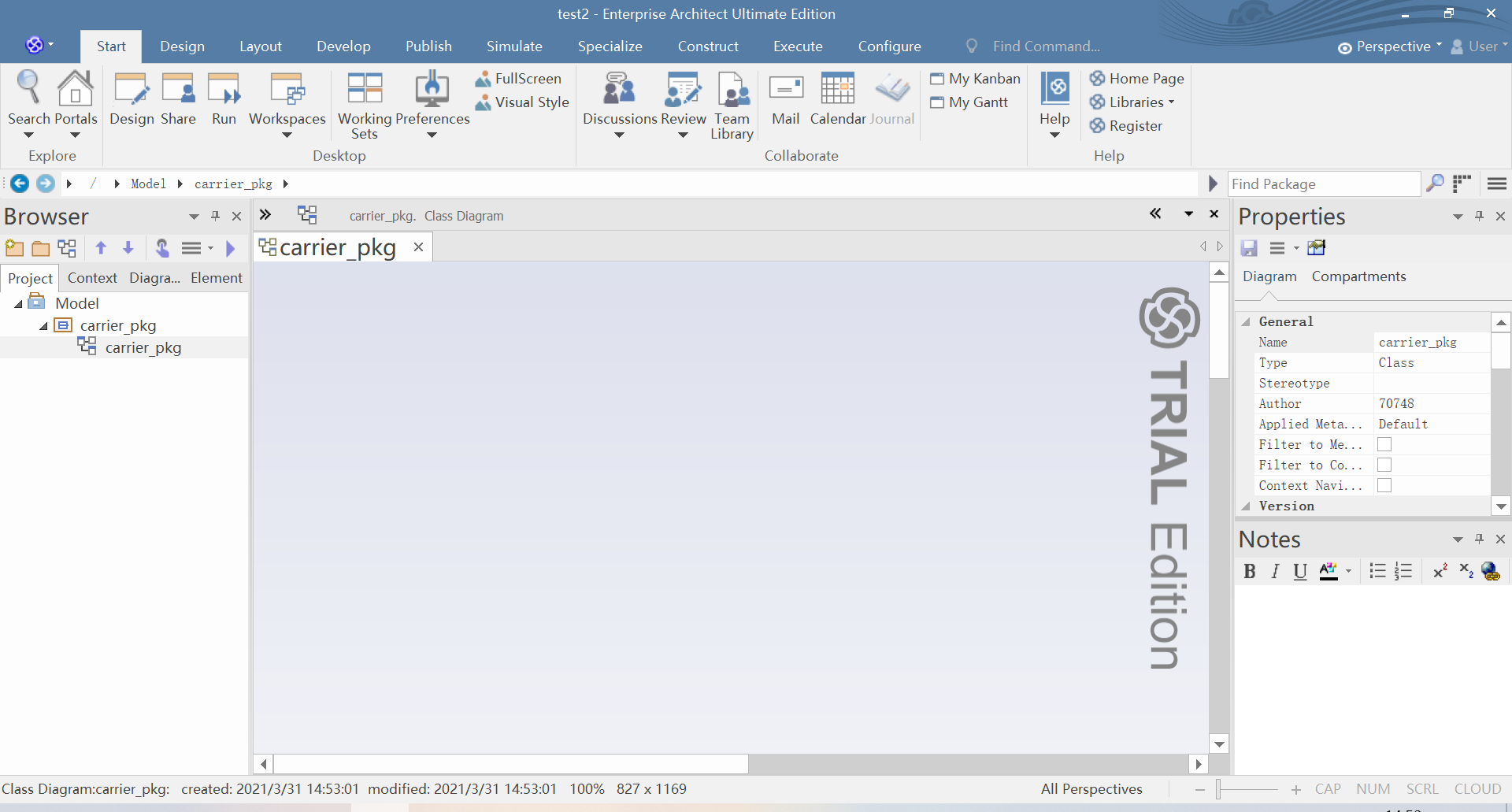

好了，我们的类图创建好了。

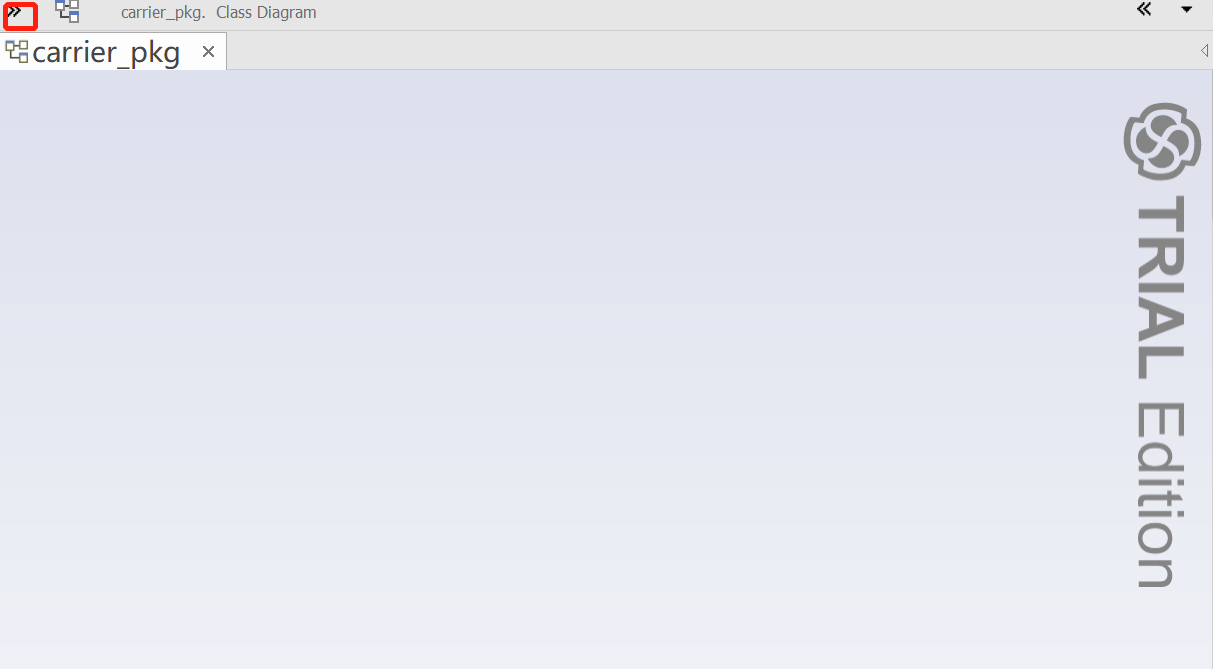

我们现在需要做的就是添加类等类图组件，这一步我折腾了半天，硬是找不到组件工具栏，后来发现的时候相当无语。居然是在类图标签左边的小图标>>，点击一下即可展开组件工具栏。
通过拖拽，我们可以简单添加类

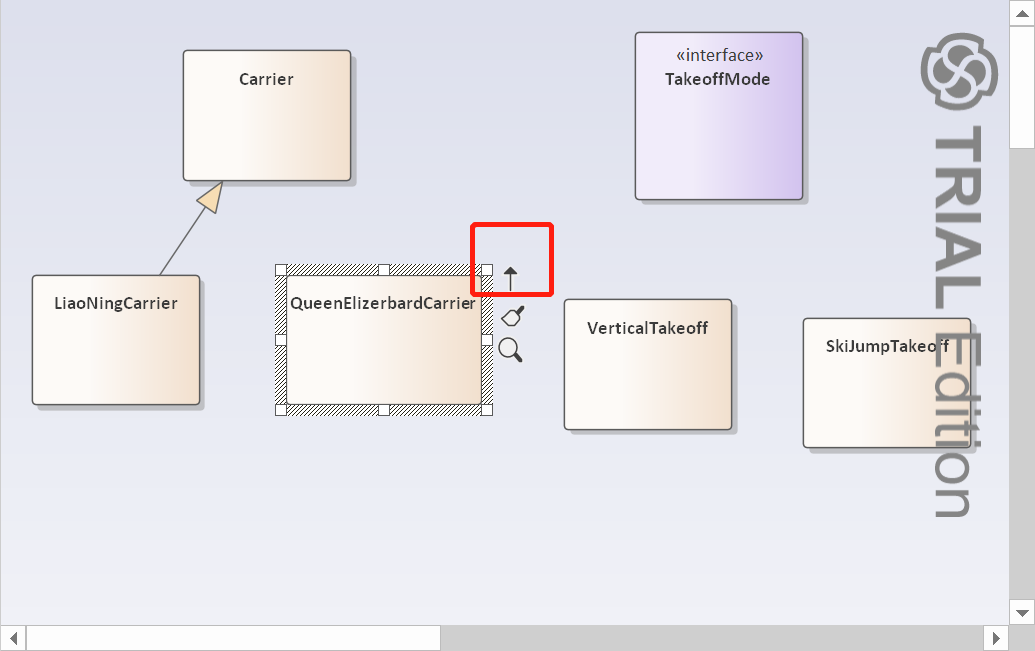

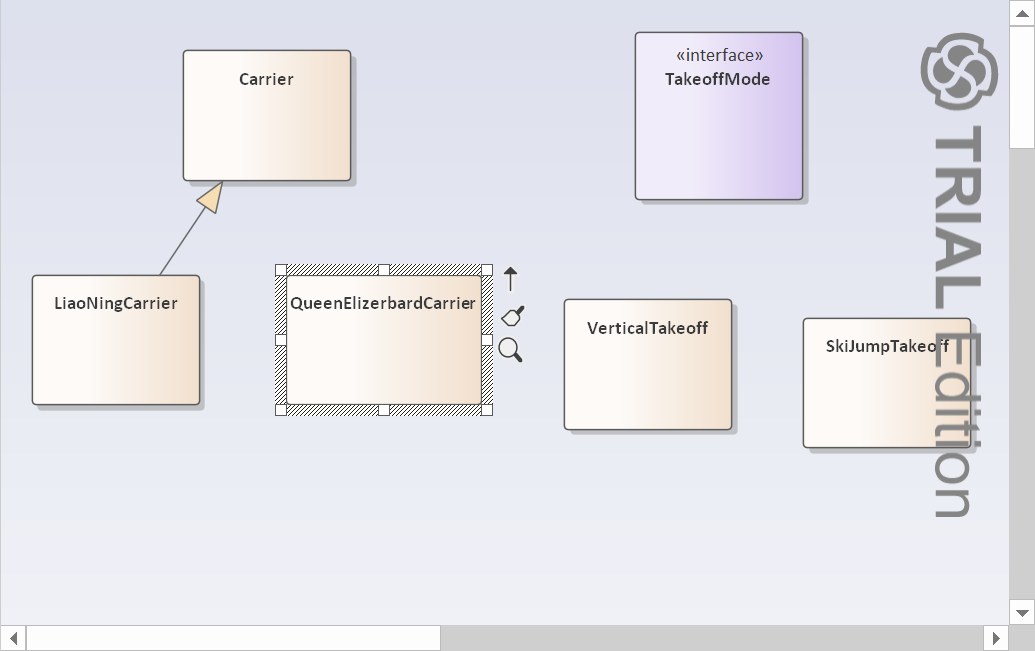

我们现在要加上继承关系，选择子类，点击右上角小箭头，进行拖拽到父类：

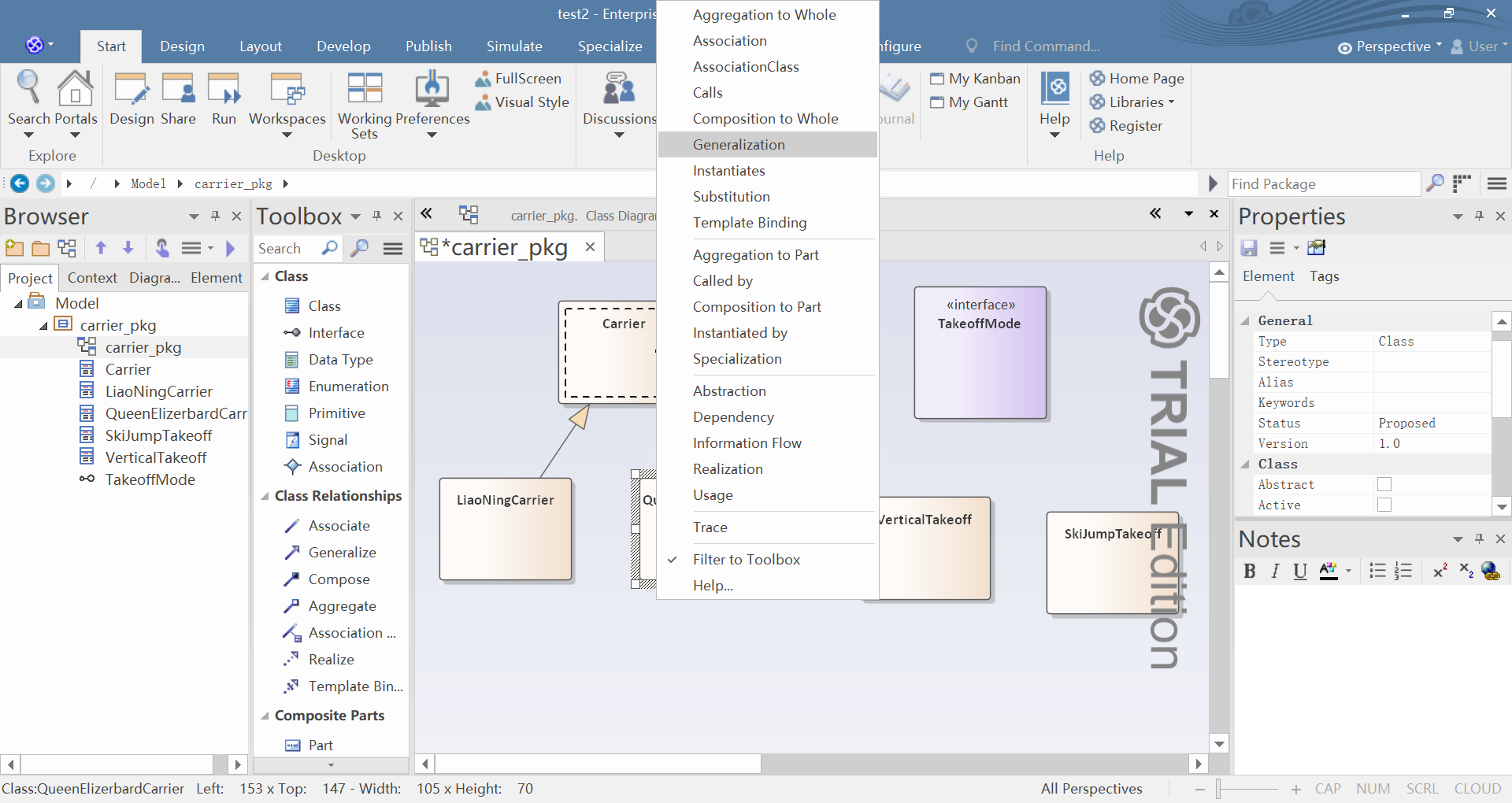

在弹出的菜单中选择Generalization：
- Generalization在UML中准确的讲是表示泛化关系，但在类图中就是表示继承关系。
- 更详细的UML介绍可以看这里。注意，这个是个山寨w3school网站，真身是没有UML相关教程的。
我们用同样的方法还可以把类关联到接口上，当然这时候选择关系为Realization（实现）。

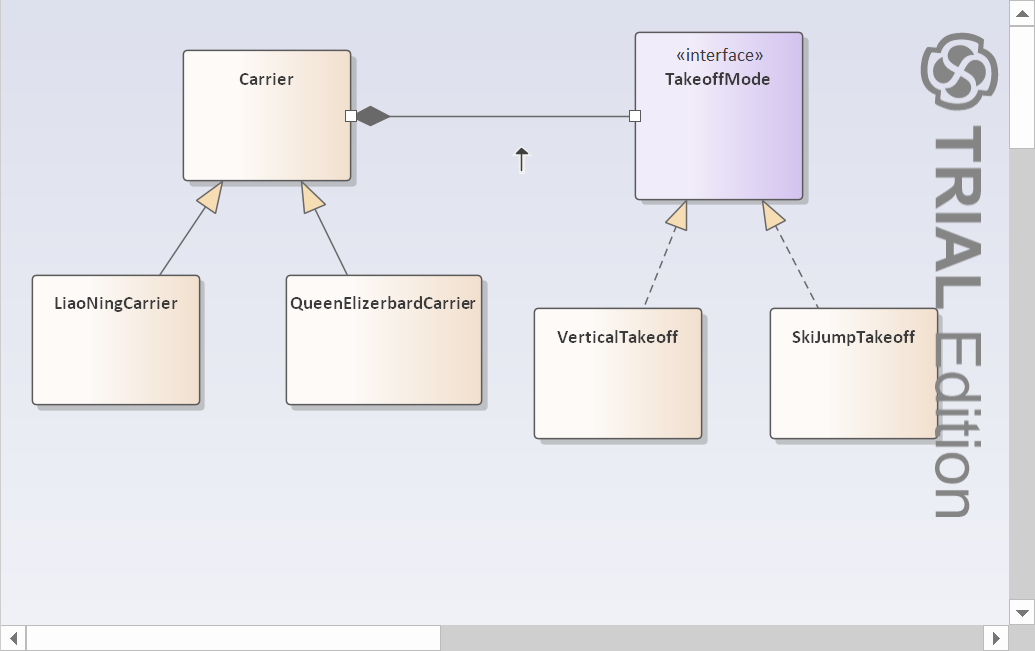

与之类似的，我们可以给接口和抽象类Carrier加上聚合关系，此时我们可以通过TakeoffMode拖拽箭头到Carrier，然后选择Composition to whuole，即组合到整体。
Aggregation是聚合，Composition是组合，这两者很容易傻傻分不清，我在某个地方看到的例子非常好，大雁和雁群是聚合关系，翅膀和大雁是组合关系。

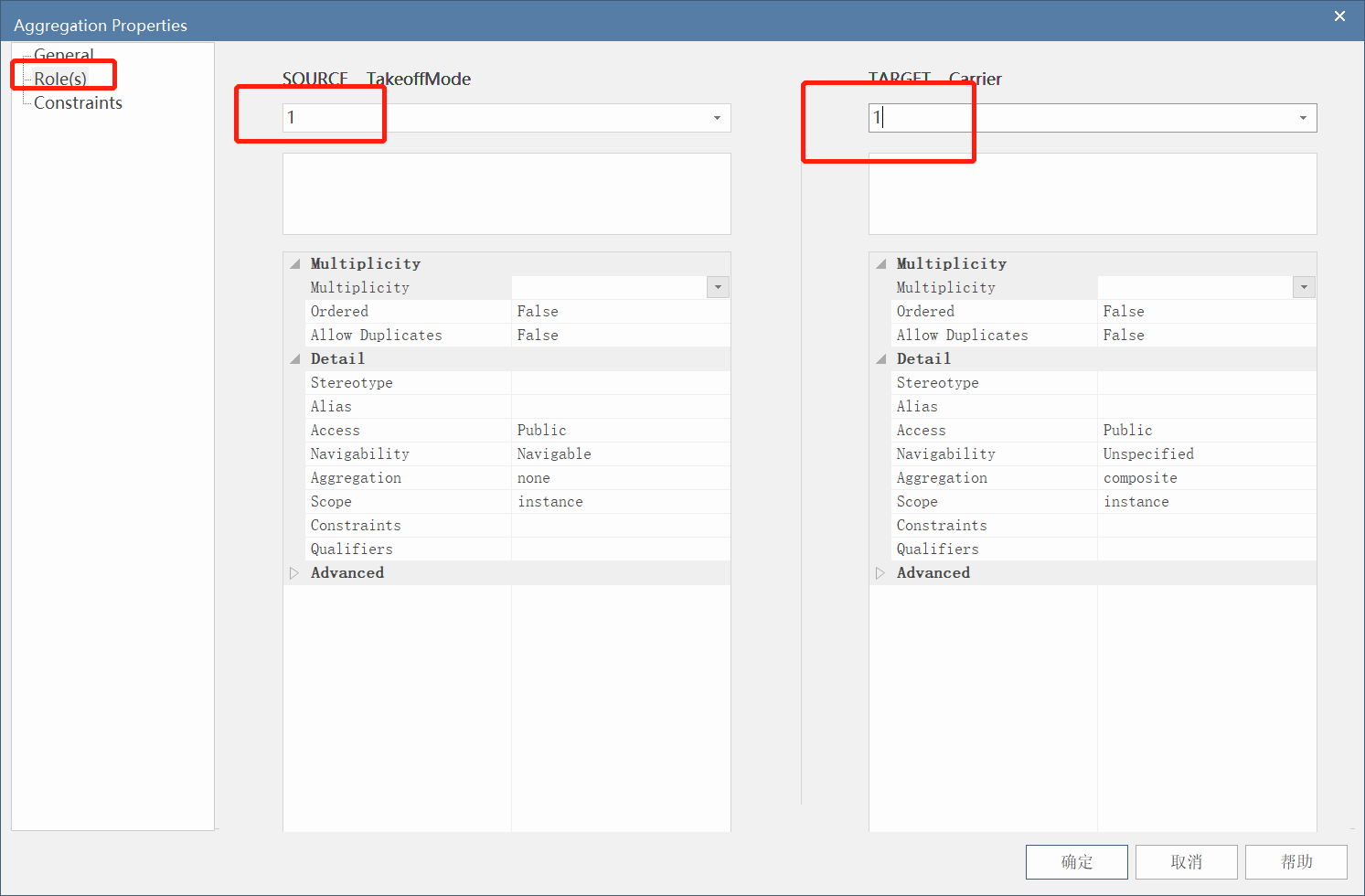

我们还可以在关系上添加数目，即1对1关系，双击关系，在弹出的窗口中选择Role，并填入1：

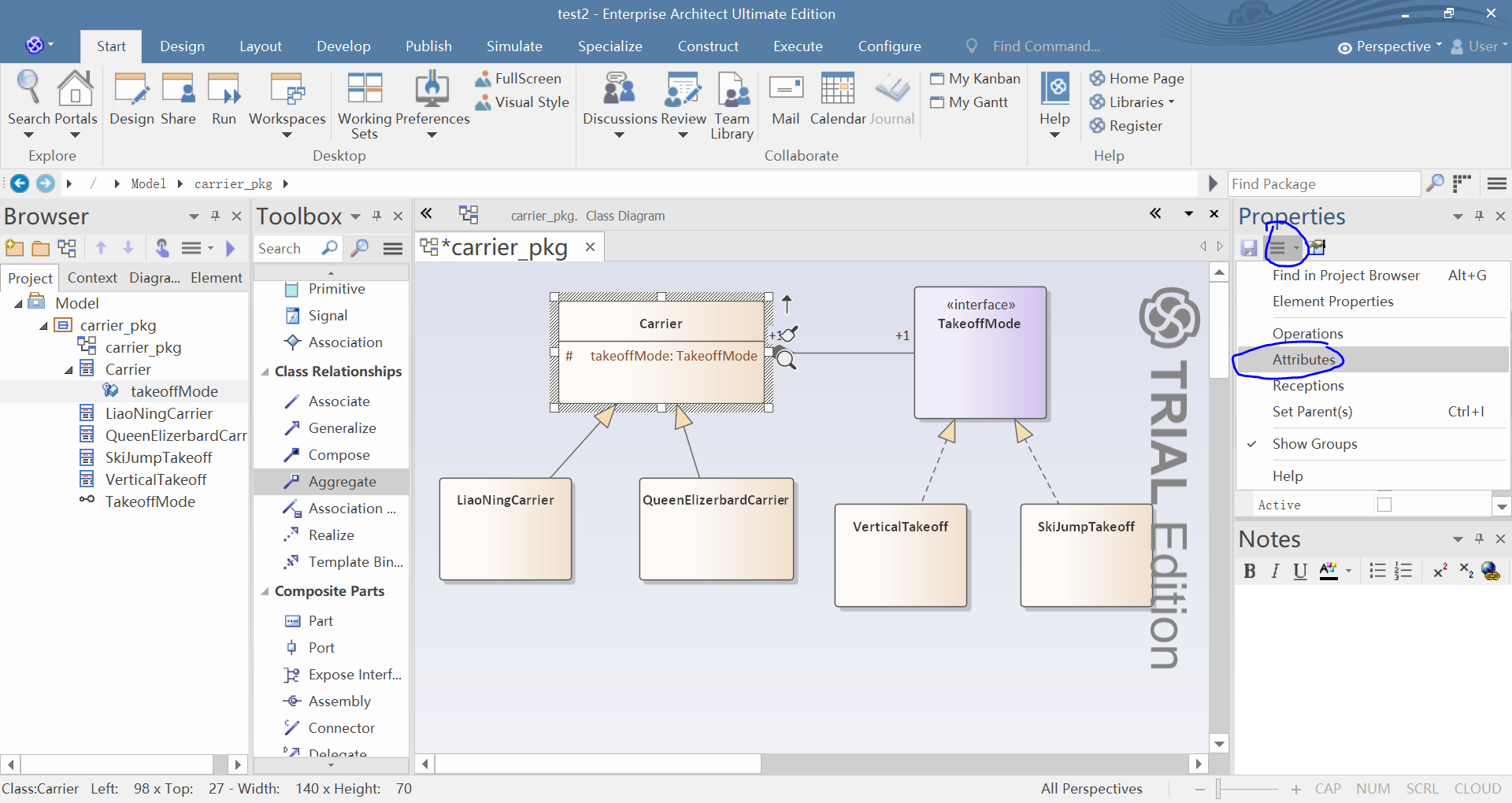

现在该给类加入属性和方法了，选定一个类，在右侧Properties窗口的小图标下拉菜单中选择Attributes。

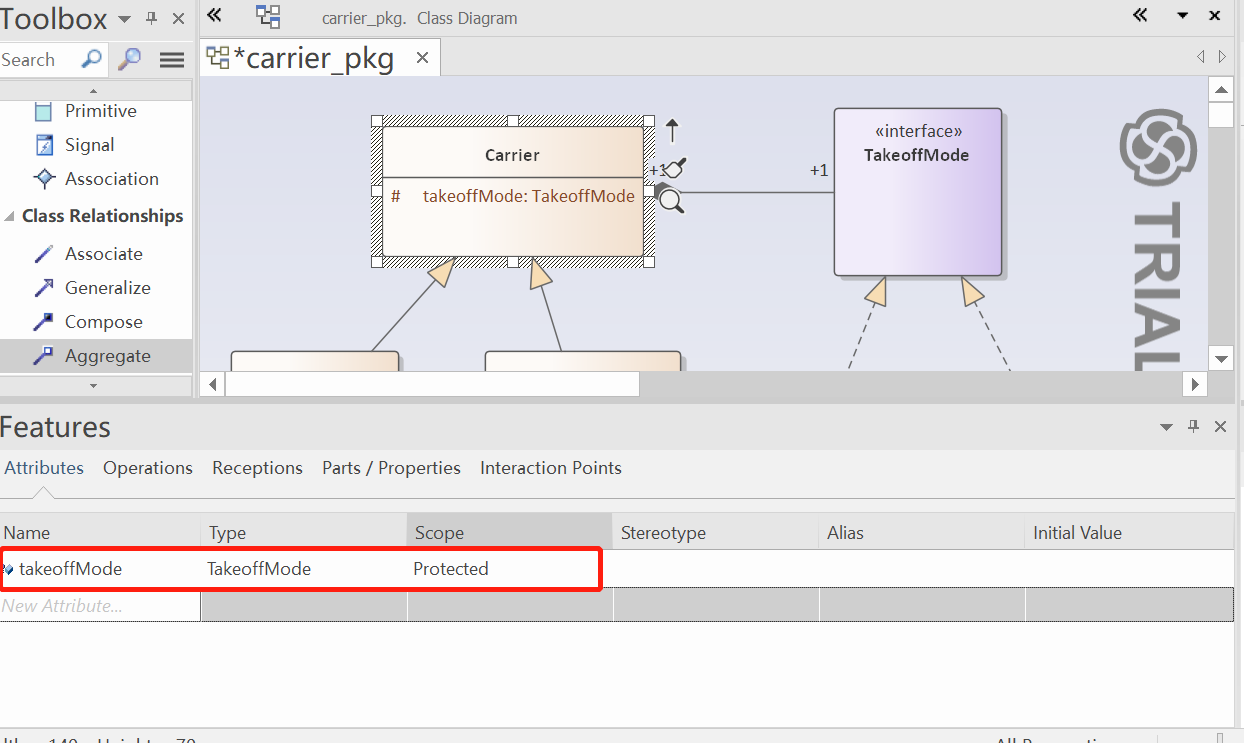

视图下方会打开一个管理属性的窗口，我们可以在这里快速添加属性：

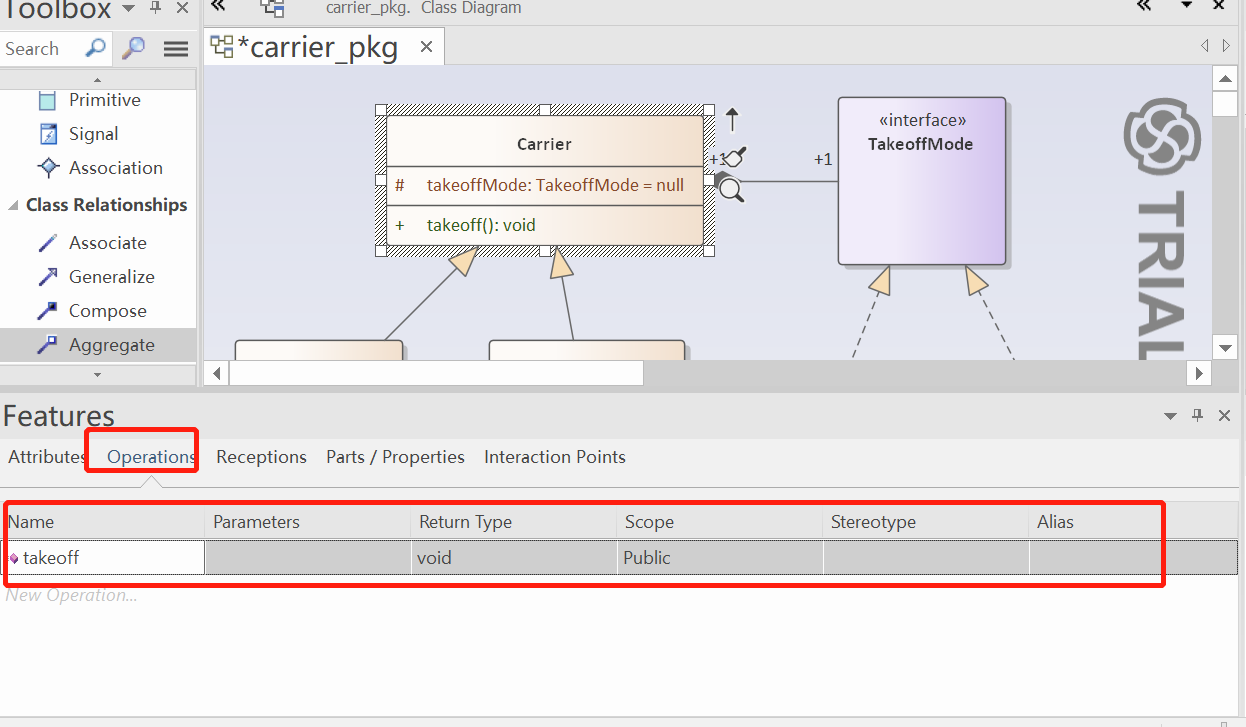

可以用同样的方式添加方法：
经过一番设置后，我们可以完成一个简单的类图：
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-2KqRiNF1-1617263331076)(https://i.loli.net/2021/04/01/EztO1JnLajlmCSI.png)]
最后我们再修改一下类的层级：
我们现在有了类图，可以尝试导出代码了。
导出代码
先修改相关设置：

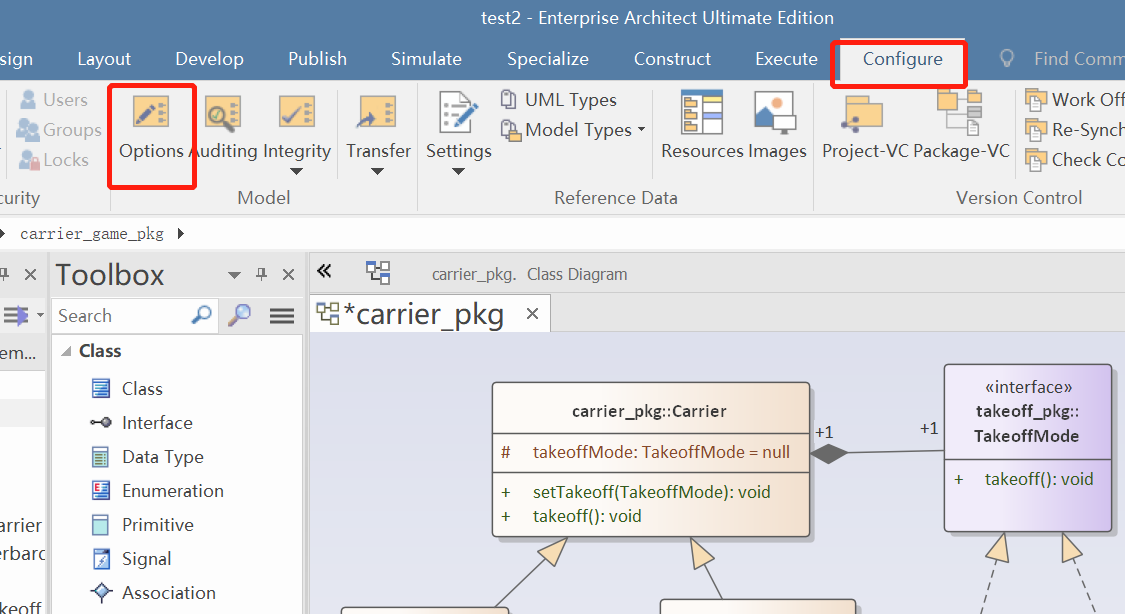

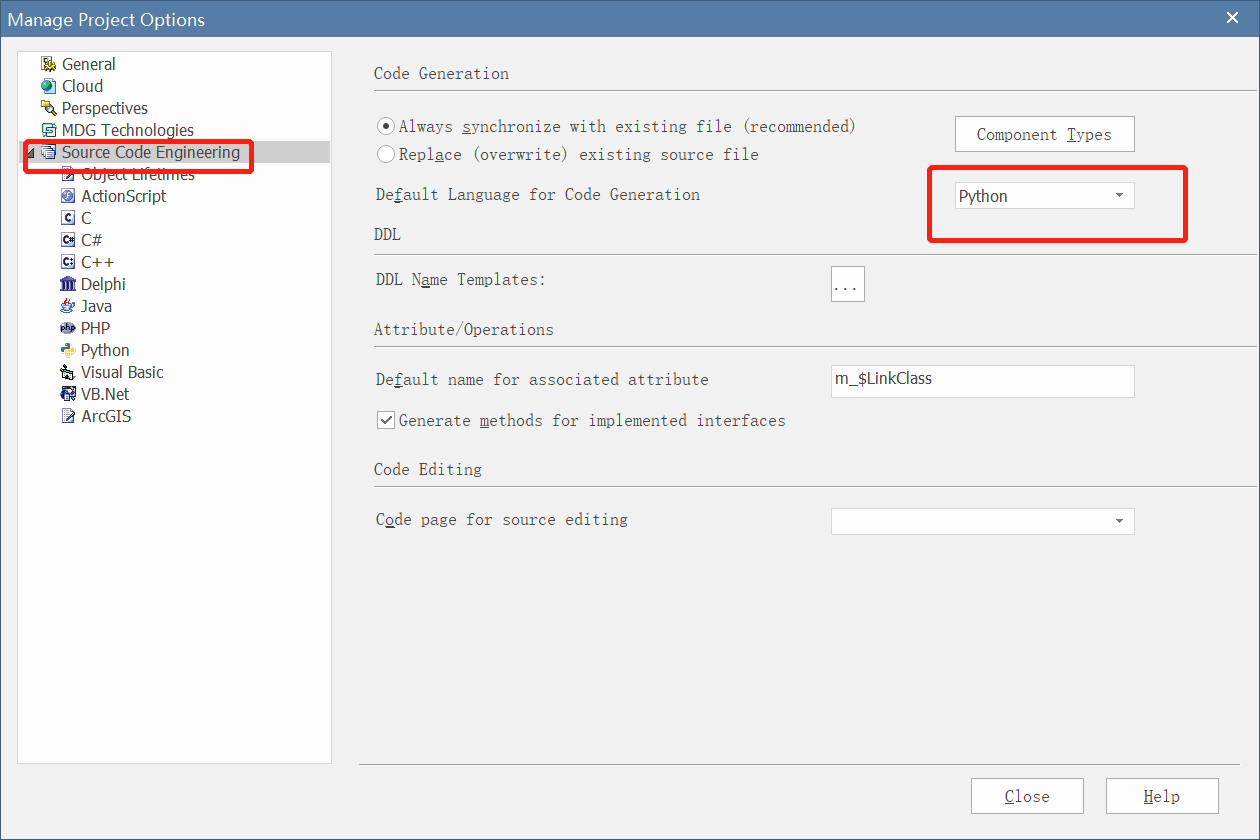

我们把项目默认语言改为自己常用的语言：
还需要修改我们项目的源码类型，在包上右键选择properties>properties：
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-1hwp9kG5-1617263331086)(https://i.loli.net/2021/04/01/rTZ6sdcqMwuVtN2.png)]

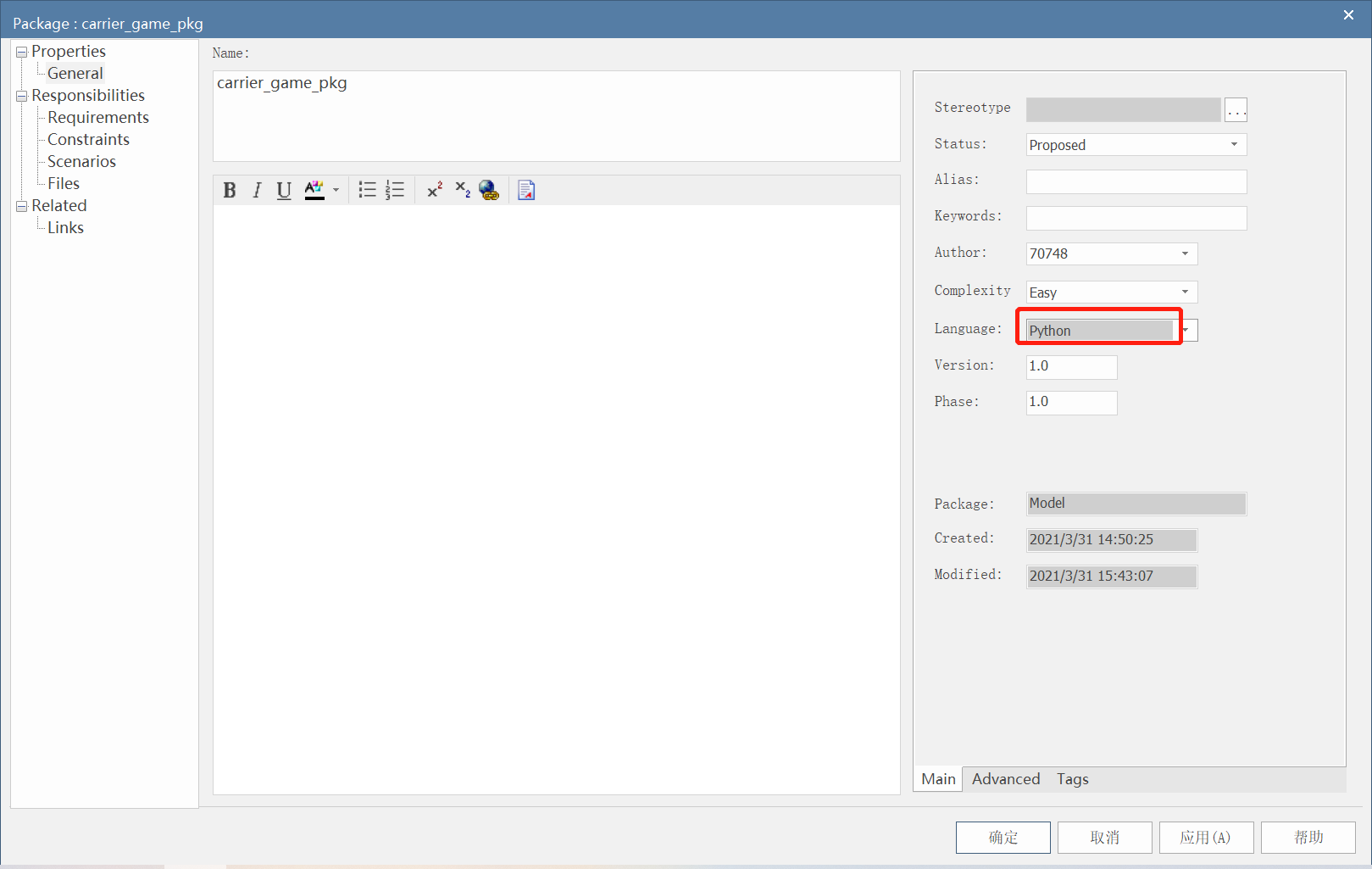

在打开的窗口右侧选择源码语言为你的目标语言：

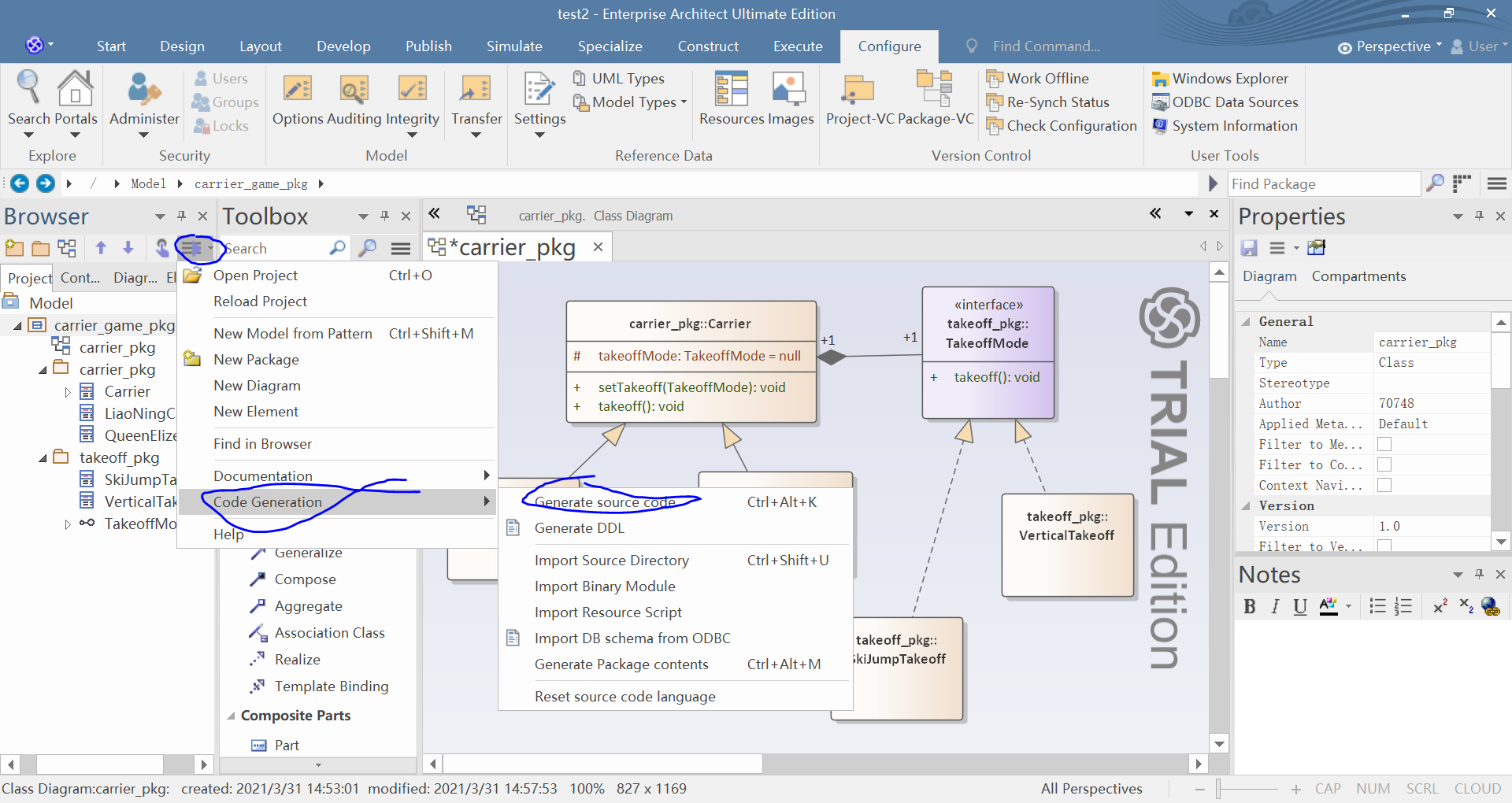

导出源码的功能我同样找了好半天，以前老版本是直接在包上右键菜单就有，新版难找的一B：

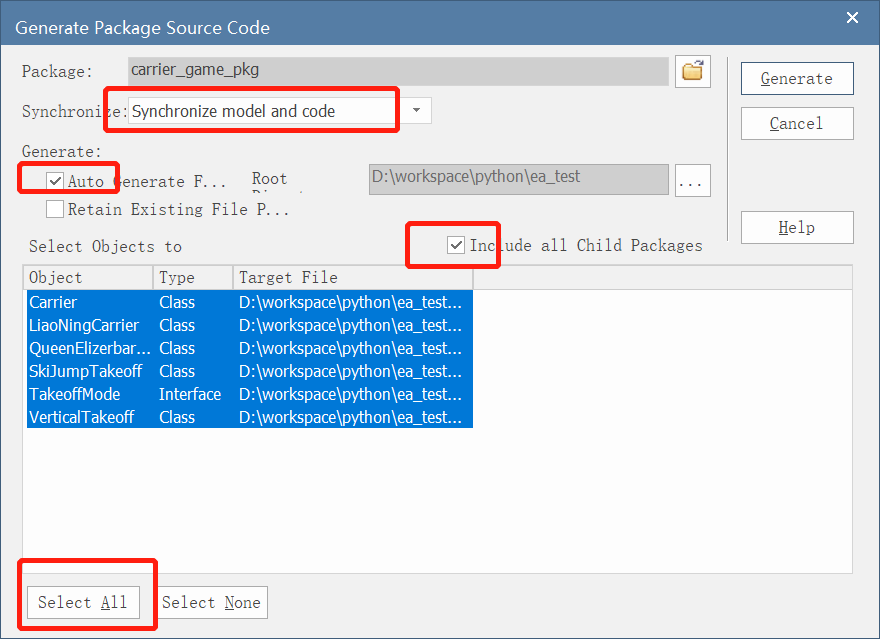

在打开的窗口中选择如下设置后点击生成：

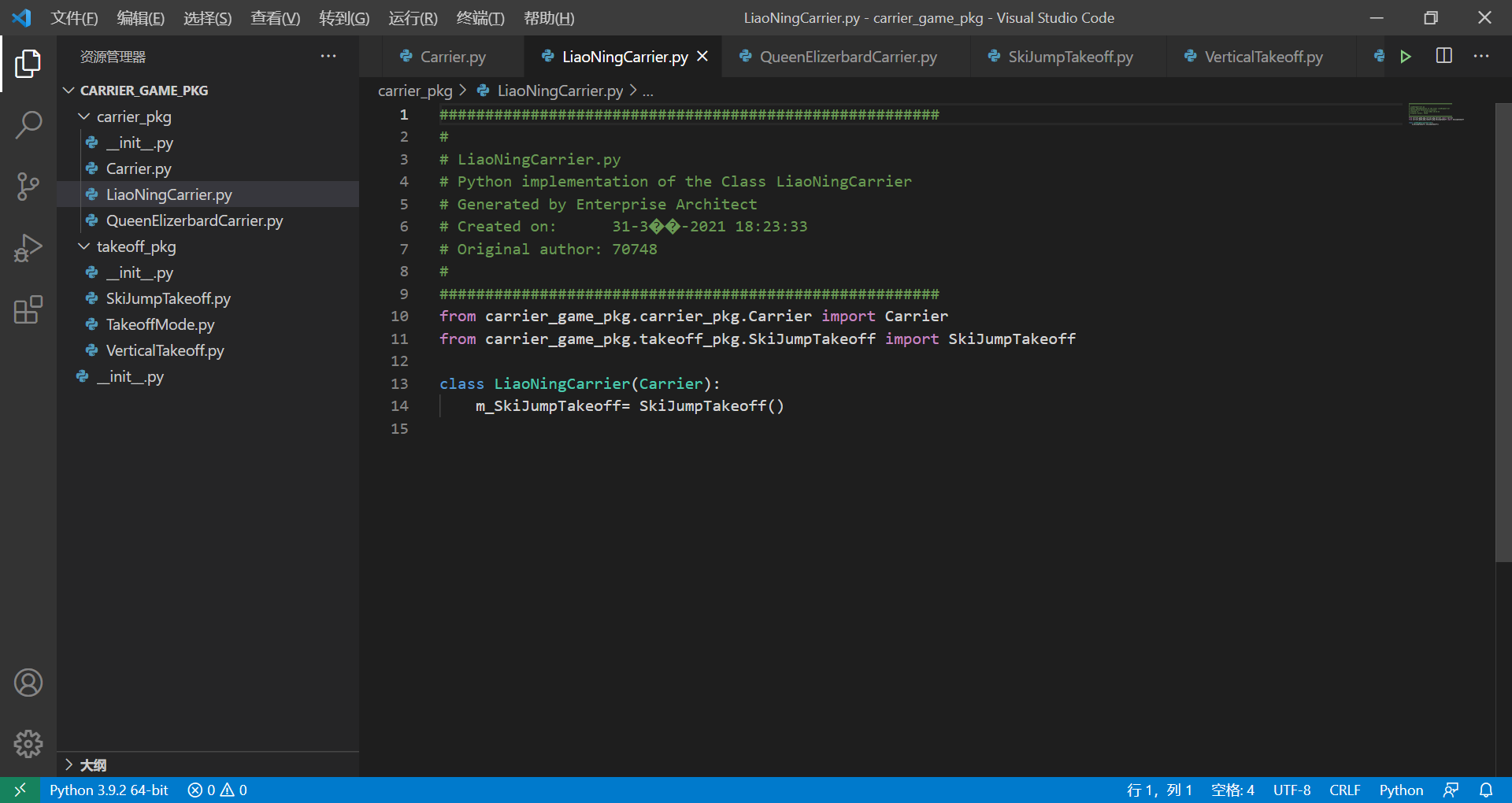

大功告成。可以用VSCode打开项目看一下：

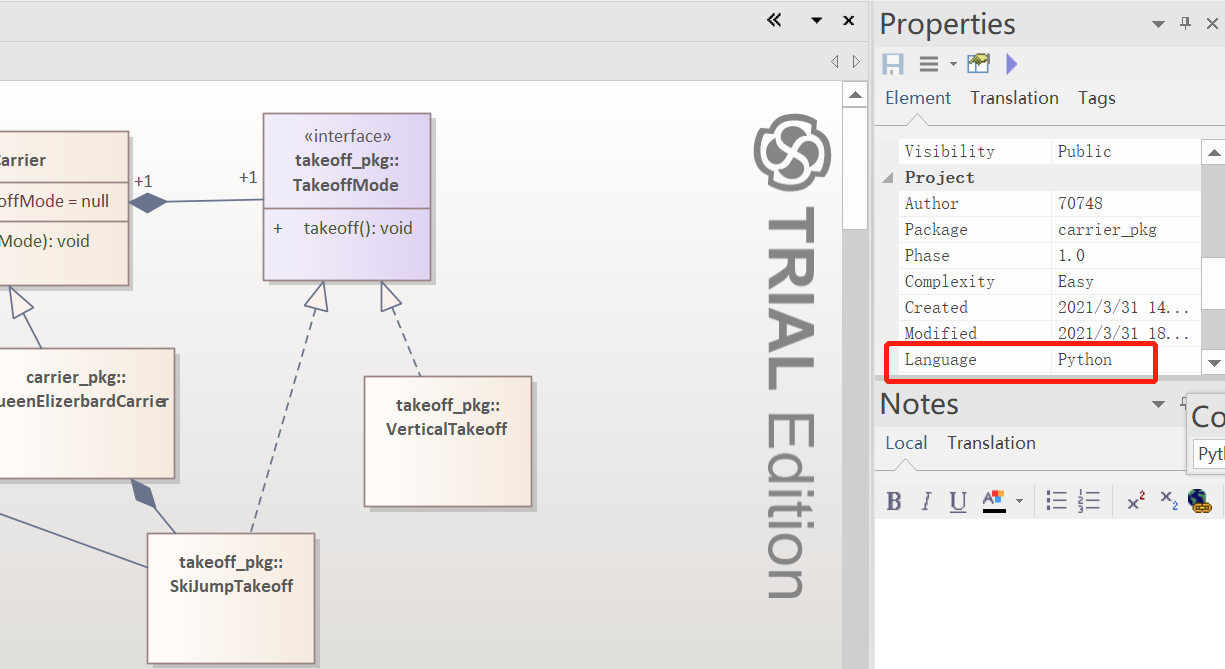

这里要特别说明一下，如果你遇到和我一样，不管怎么设置，导出代码都是原本默认的Java代码的话，那你要检查一下项目所有类的property中的language：
这里有个大坑，如果是在类图创建好后再改项目语言，只有你改的那个包的语言会变，包下面的子包和类以及视图的语言都是不会变的，你需要手动一个个把那些都改成Python，这样你导出的程序才是Python，否则不管你怎么弄都是Java。这个设定无比坑爹！
所以使用EA的时候最好一开始就设定好语言。
