【昇润蓝牙】蓝牙4.0BLE模组(型号CC2541) 两个蓝牙之间互相通信的使用日志

使用昇润蓝牙4.0BLE模组(型号CC2541) 实现俩个蓝牙模组之间的通信

电脑手机等和蓝牙模组通信的资料很多，但蓝牙模块之间的通信资料比较少。本文以CC2541模组为例实现，俩个蓝牙模块之间的数据通信。

硬件准备

• 1.CC2541主从一体的模组一块
• 2.CC2541从机的模组一块
  注意：几乎相同外型的蓝牙模组，是区分主从机的。一般来说，俩个全是从机的蓝牙之间，不能实现相互通信。俩个主从一体的也可以。总之：一定要有一个模块可以作为主机

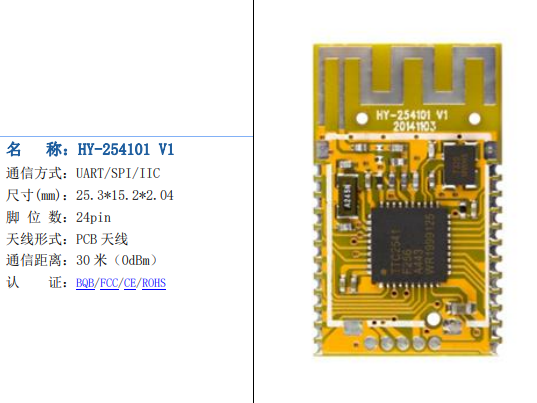

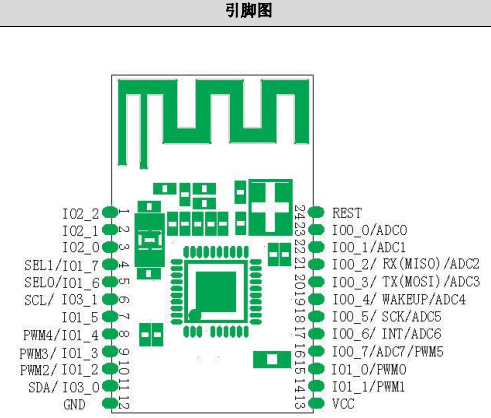

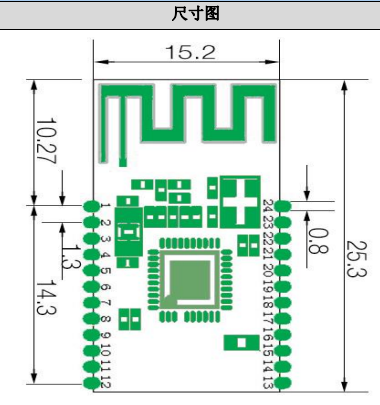

模块介绍图

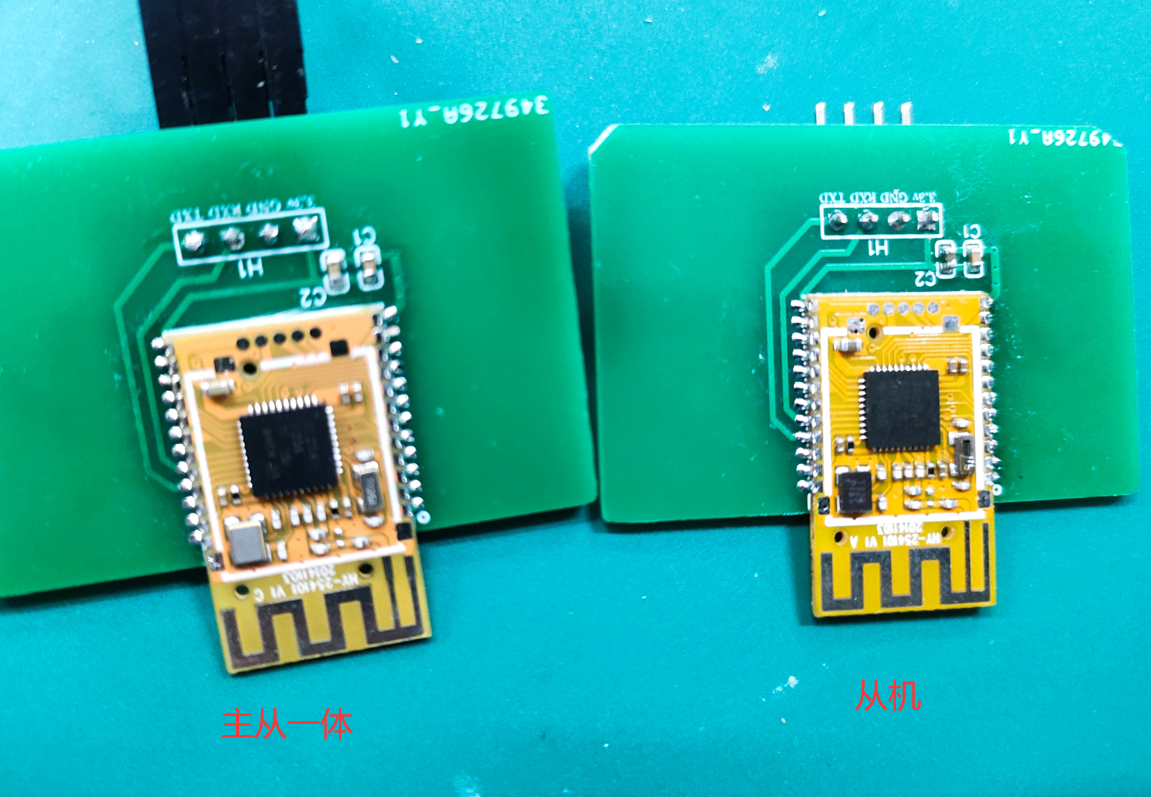

实物图

做了一个简单的转接板，将vcc，gnd，tx，rx引出。滤波电容暂时接的是100pf。

软件准备

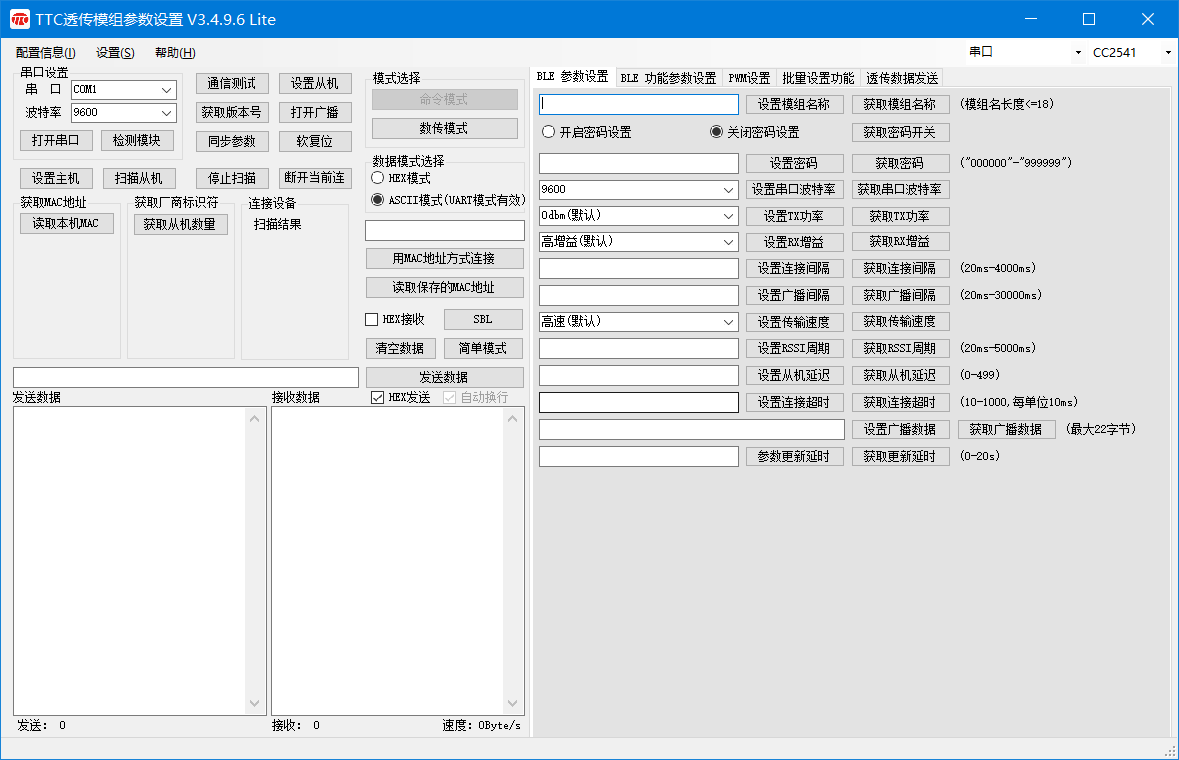

调试软件使用官方自带的软件。TTC透传模组参数设置V3.4.9.6 Lite

软件、参考文档打包下载

• 方式1：打包下载
• 方式2：某云链接: https://pan.baidu.com/s/1NBp71S-lHyXA4jUvjE68tw 提取码: 9x7n 。若失效了，评论或者私信。

实现步骤

准备部分：使用俩个usb转ttl分别接上主机、从机的这俩个蓝牙模组。（注意tx接rx，不要错）

• 1.检查并配置相同的波特率

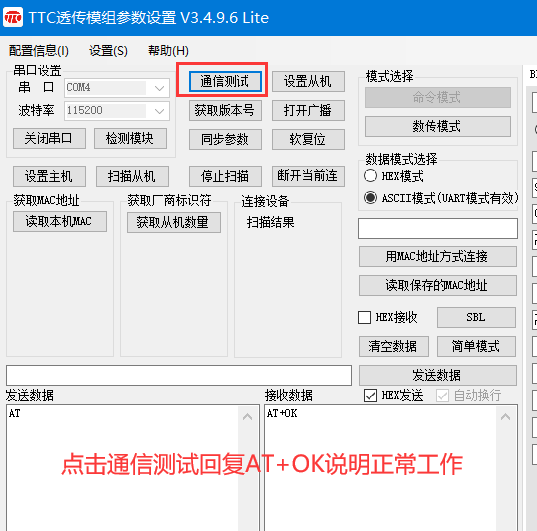

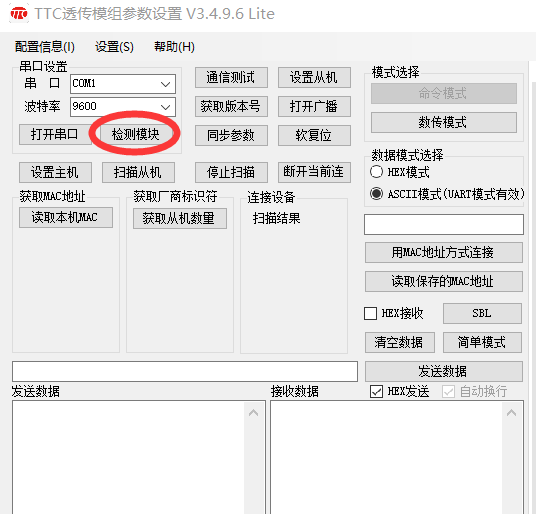

• 先点检测模块功能

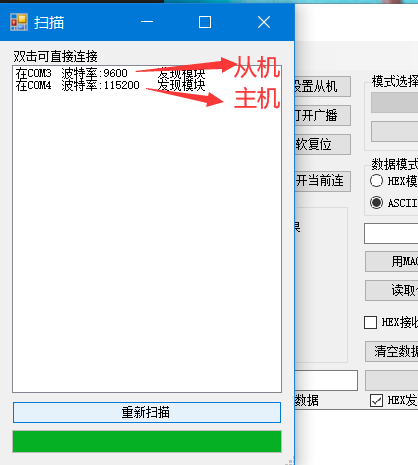

  检测到我接入的俩个蓝牙模块
  （如果没有检测的，请检测接线，焊接，供电等问题）

  根据检测到的信息，打开串口。

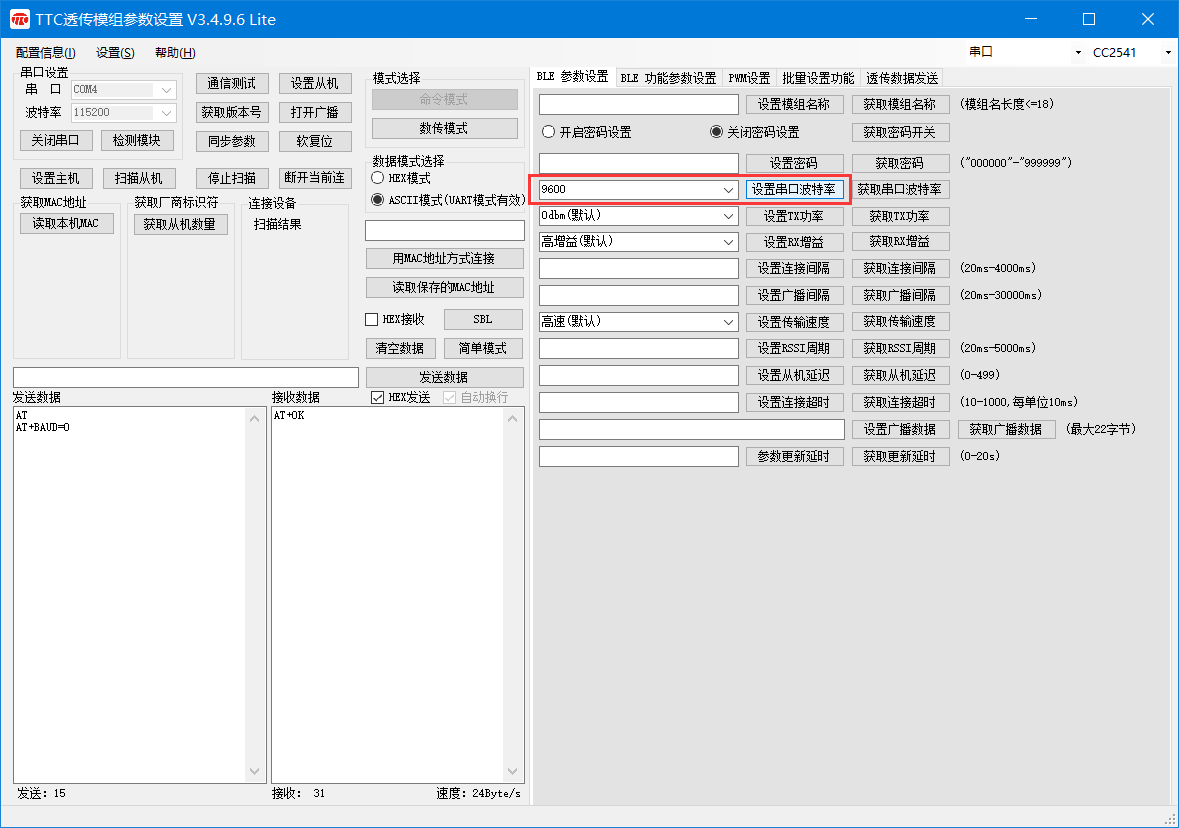

将波特率均设置为9600(可以打开俩个软件窗口)
点击设置串口波特率。AT+BAUD=0，此时可能没有回复。

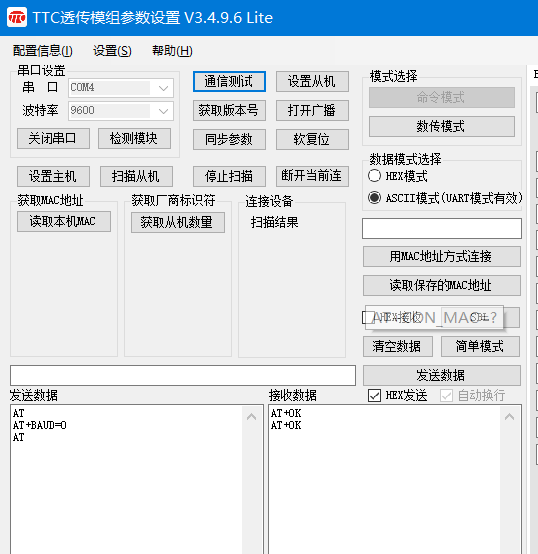

关闭串口，换9600再打开，通信测试，正常，说明，成功改为9600波特率。

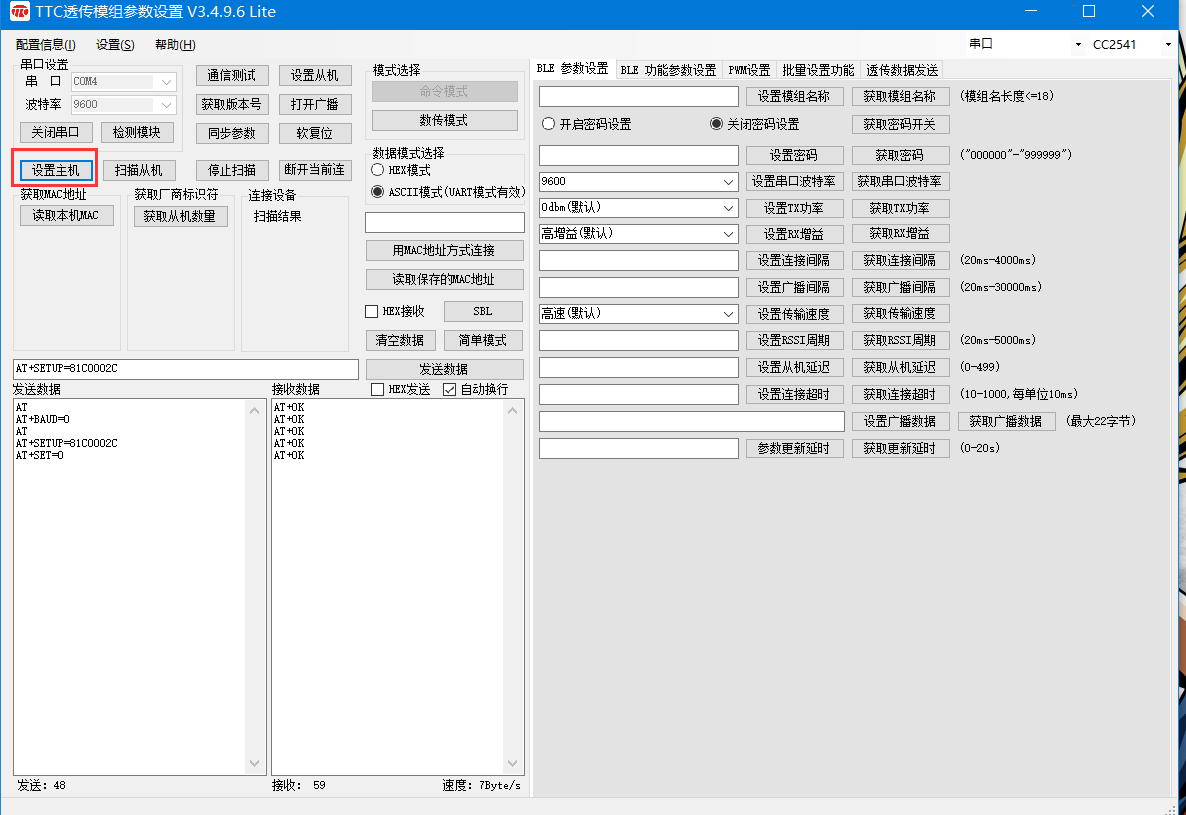

• 2.主机设置为主机模式 AT+SETUP=81C0002C

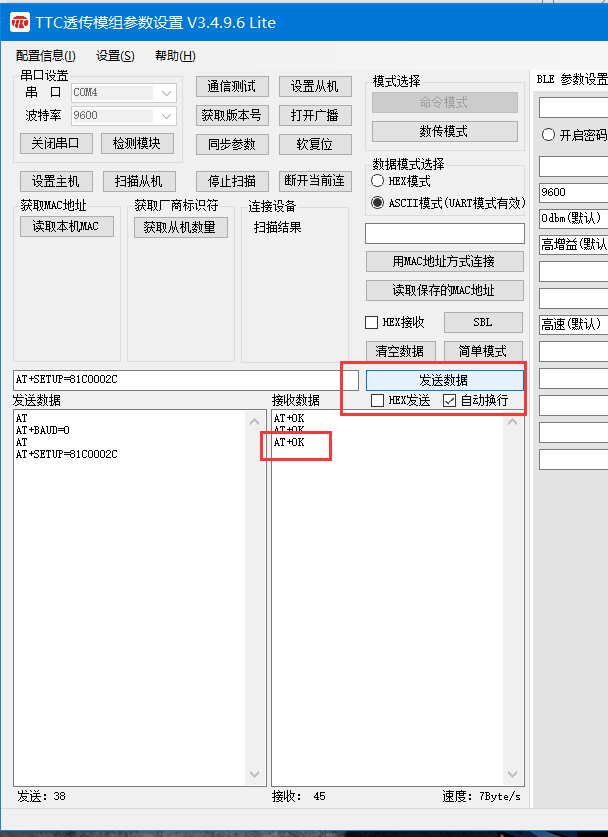

  主机com4发送AT+SETUP=81C0002C，设置主机模式。（默认都是从机模式启动，需此指令切换）
  （此指令只对主从一体的模块有效，单从机无效。）

  回复AT+OK，说明设置成功。重启主机
  com4设置为主机模式。AT+SET=0

com3设置为从机AT+SET=1

• 3.连接从机AT+SCA=START

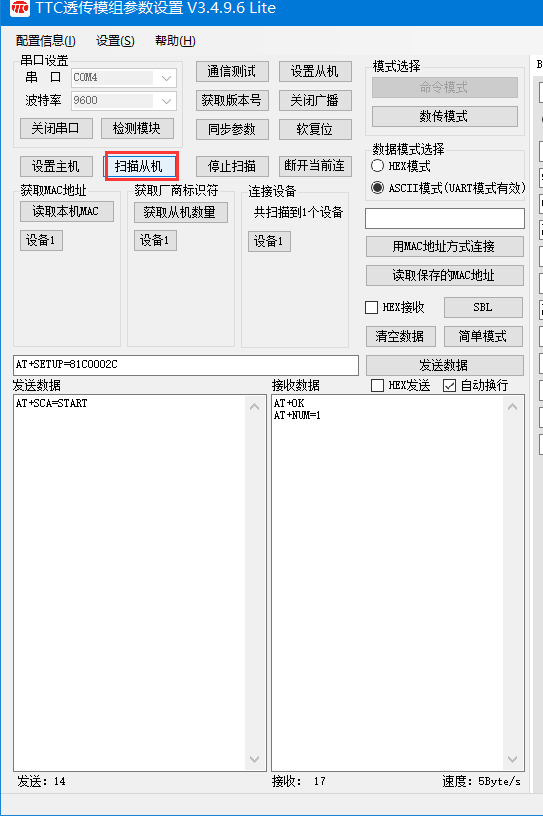

  扫描，下图发现设备1，AT+NUM=1
  连接从机AT+CON#1
  点击设备1，收到AT+CON=SUCCESS说明连接成功

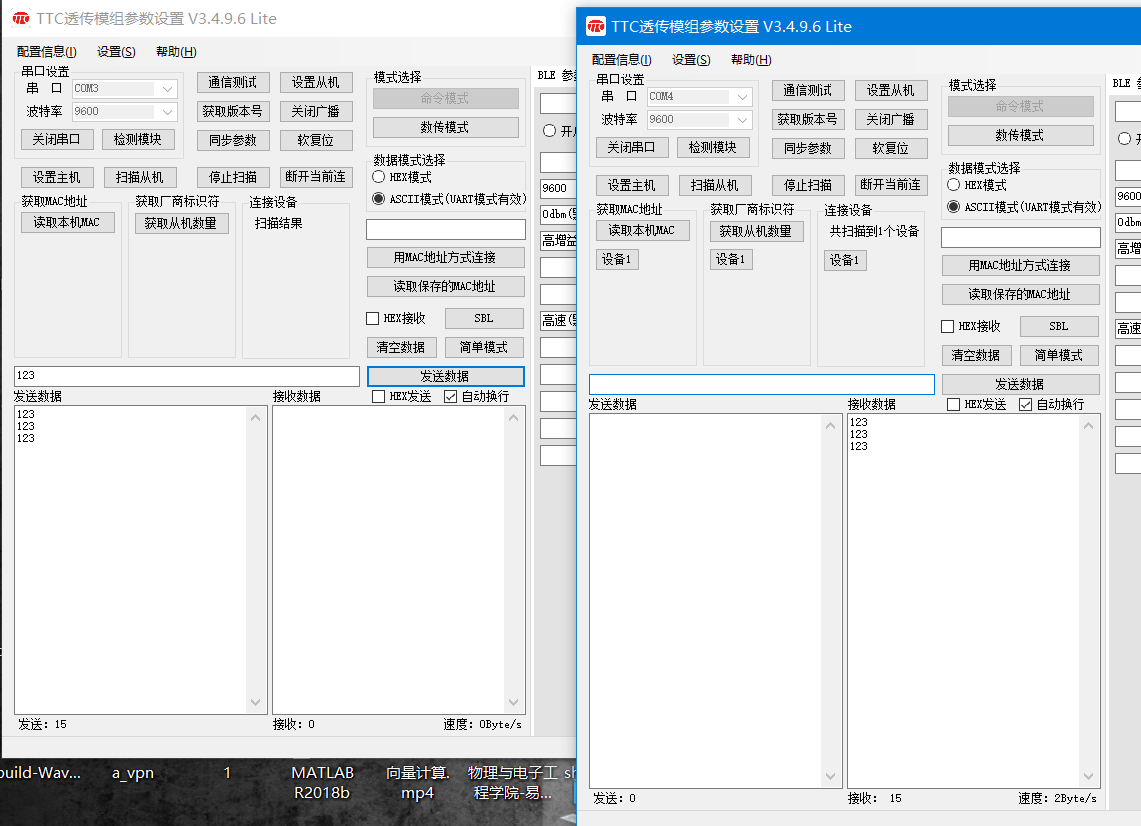

结果测试

发送123，能够收到。说明，俩蓝牙模块之间通信成功。

指令统计：
