无线WIFI模块 ESP8266 上手测试 AT指令

爱你，我管不了是祸，但我只想简单一点，总感觉官网的提供资料太复杂了。

ESP8266已经在手很长一段时间，一直都没有认真的折腾一下，

这几天下了决心去折腾这麻烦的东西。

要测试这个模块，就得先说说接线的问题。

相关软件下载

http://pan.baidu.com/s/1b6rr58 密码：1phc

接线

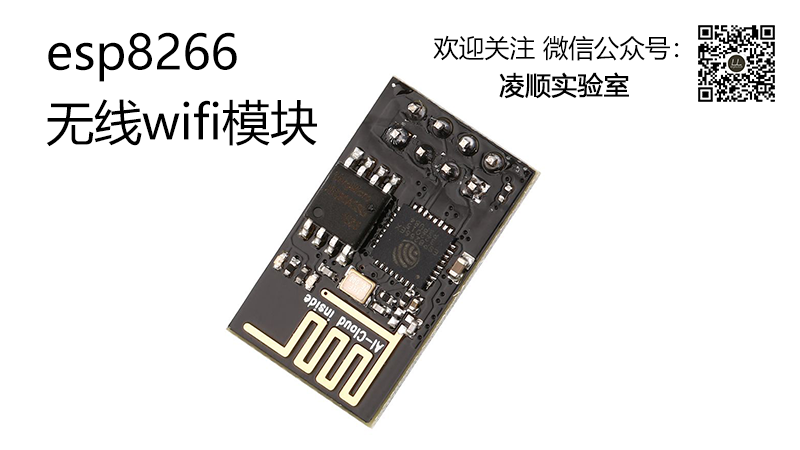

首先ESP8266(01-12E)有很多版本，这是ESP8266-01，如图↓  ，也是这次测试的型号

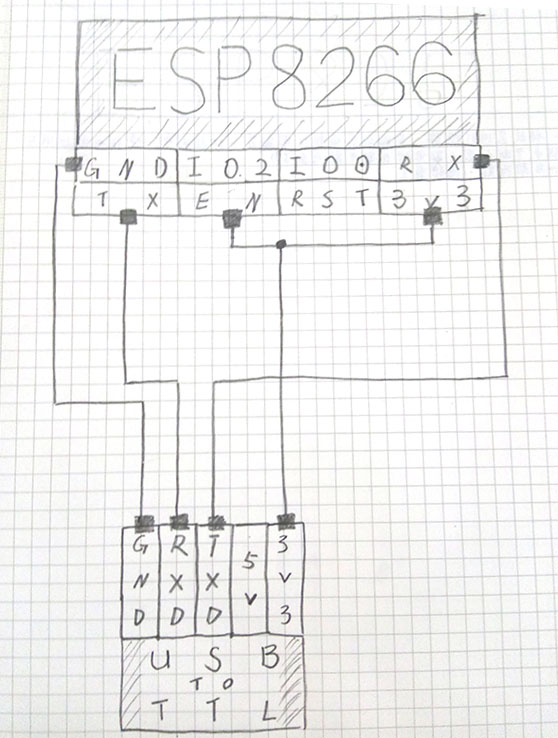

看看正常运行接线的方法（烧录固件的方法另外参考）

PS：

EN拉高电平为激活模式，EN拉低电平为睡眠模式。

（拉高可以理解为接上3.3v，拉地接GND，或者用IO口给出高电平拉高或低电平拉低，可能理解会有错误请大神指导）

这种接线方式仅适合运行模式，如果要为ESP8266刷固件，需要外部提供3.3v电源以及另外的接线方式（IO0拉低，在以后的文章再加以说明）

有些USB转接模块本来就已经转换了TX RX所以如果尝试很多方法都不行的话，请互换一下TX RX的接口

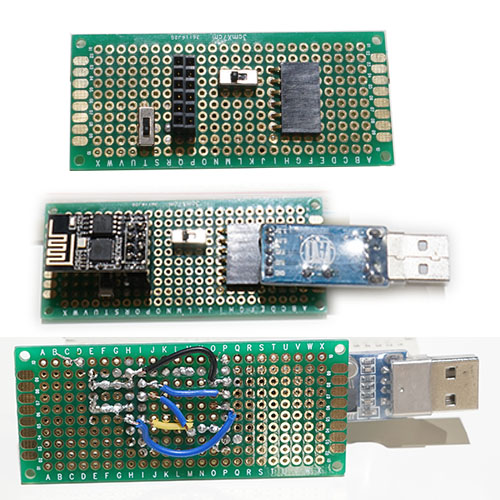

我还为了方便操作，自己焊了个线路板，不用每次都得接接接，现在节省了很多功夫。

大家可以自己做一个，要经常测试模块的话挺方便的。

接线不用太长的杜邦线，越短越好。

连接计算机

接好线就把UBS插进电脑，与电脑连接，打开设备管理器

会看到如下：（也许机器的驱动还没更新好）

设备上出现感叹号，就需要安装驱动

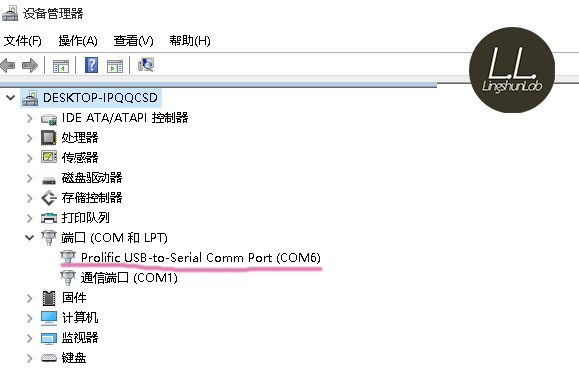

安装好驱动重启，就会看到完全没有问题的设备，如下图：

PS请记着相对应的COM口数字，等下测试需要用上。

调试

调试，这里使用的是调试AT指令，玩这模块从AT指令入手，会比较容易。

打开串口调试软件

 看到如下图片

先参照图片看看主要的参数是否一致

尤其波特率有些是115200，有些是9600，如果没有显示请设置一下，

COM6是你机器上相对应的COM口，本例中是COM6

然后点按钮“打开串口”

在字符串输入框中输入：AT ，点击发送................................

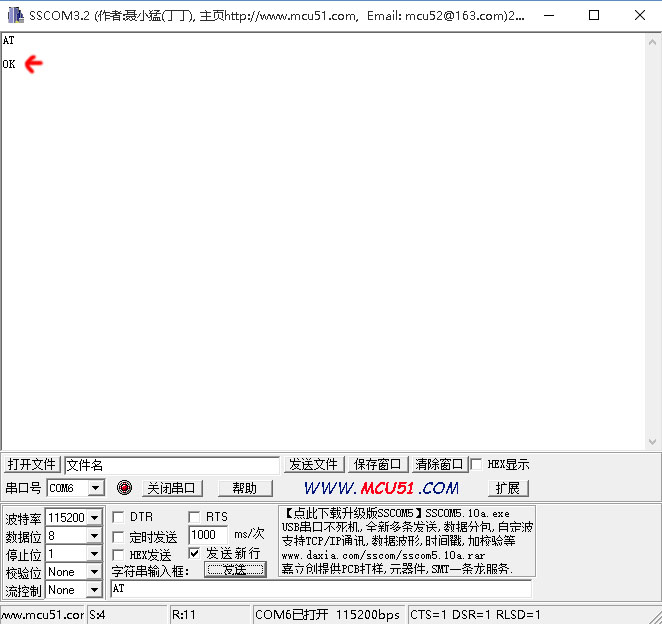

正常的情况下，窗口会出现ESP8266模块的回传 OK“”，如下图↓

以上测试基本确认模块没有什么问题，听说有些是盗版的ESP8266问题多多，

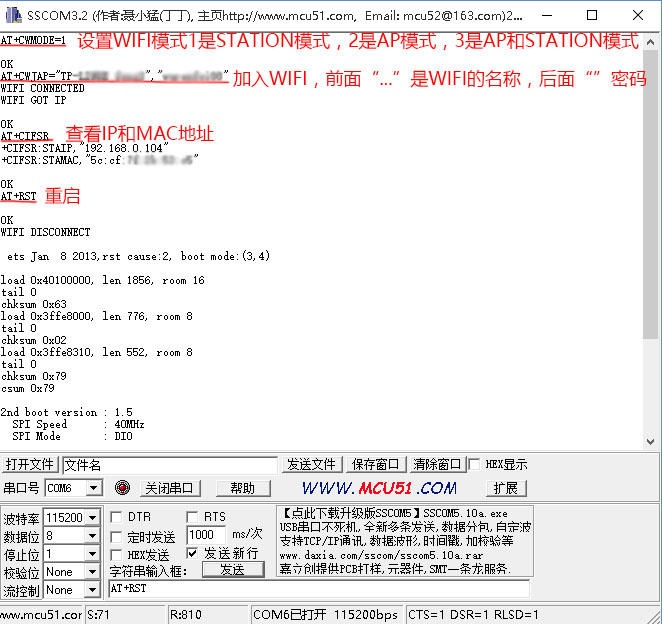

接下来可以尝试其他的AT指令

例如

设置ESP8266的WIFI应用模式

设置ESP8266加入你的WIFI

设置ESP8266重启

........等等

还有更多的AT指令（下载链接里有较全的esp8266 AT指令集文档）

常用AT命令，主要是这么几个：

AT+CWMODE=x       设置模式为x，1:station模式  2:ap模式  3:同时
AT+RST                   复位
AT+CWDHCP=x,y     开启dhcp，y=0关闭，1开启，x为0时是ap，1是station, 2是二者同时
AT+CWJAP="xxx","yyy"    当作为station模式时，加入热点xxx，xxx是热点SSID，yyy是热点密码
AT+CIPMUX=x         开启mux多路连接，如果要设置为服务器时，必须开启
AT+CIPSERVER=x,y   开始服务器，x为1时开启，0关闭，y为开启的端口，http协议所用的端口为80
AT+CIFSR                查看获得的ip
AT+GMR                  查看固件版本
AT+CIPSEND=x,y     发送tcp信息，x为连接的IPD值，y为信息长度
AT+CIPCLOSE=x      关闭某个tcp连接
