前言

千呼万唤使出来，答应的事儿一定做到；之前在一篇文章中说到自己会出一篇比较详细介绍Android.mk文件的文章，一言既出，必须得出！本文主要是介绍一些比较常用的mk文件里面的标签使用，同时也给出一些使用实例供大家做模板参考使用，话不多说，上小菜儿！

正文

本文是基于本人测试使用的一个demo来说明android.mk文件属性，我觉得用实例说话会让人更加理解其含义，所以自己写了一个比较全的工程来自写android.mk文件，先把使用的工程demo文件目录列一下吧：

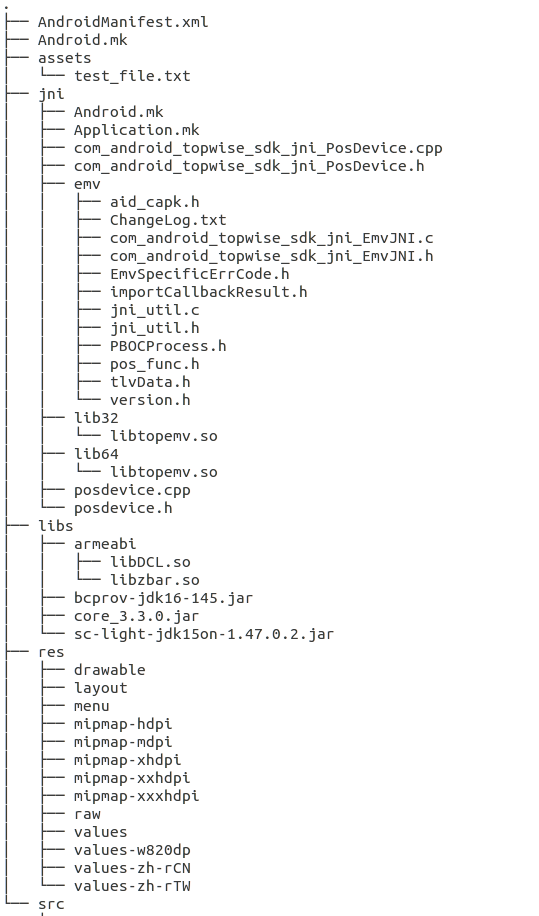

工程目录1

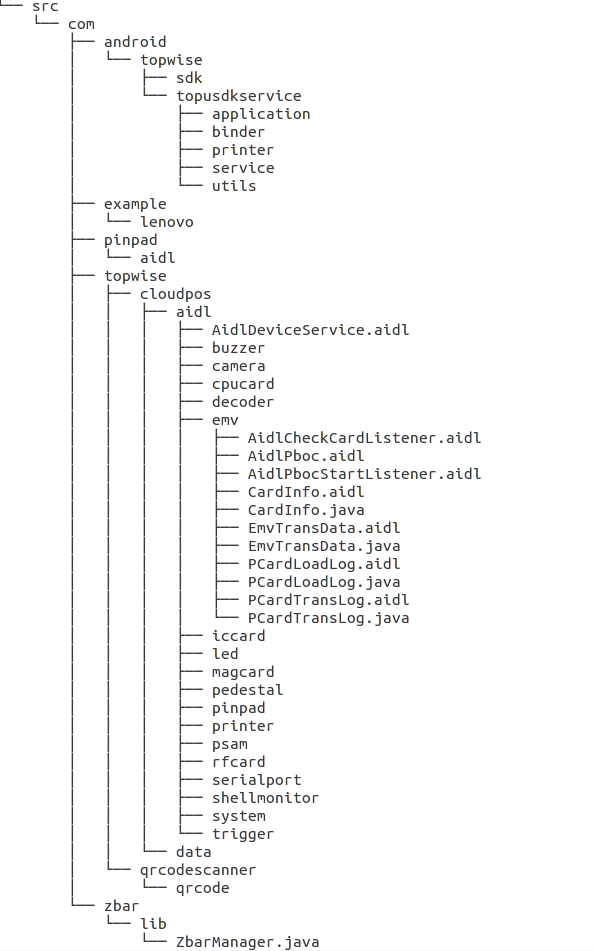

工程目录2
这个demo覆盖了Android工程里面比较常用的，包括jar包/lib库/jni/aidl，先上我自己写好跑过的Android.mk文件：

LOCAL_PATH := $(call my-dir)
include $(CLEAR_VARS)
#编译源文件 声明需要编译的文件类型
LOCAL_SRC_FILES := $(call all-subdir-java-files)
#另外注意，这条语句必须加入到最后面出现LOCAL_SRC_FILES位置后面，否则会无效。
LOCAL_SRC_FILES += src/com/topwise/cloudpos/aidl/AidlDeviceService.aidl
                   src/com/topwise/cloudpos/aidl/emv/AidlCheckCardListener.aidl
                   src/com/topwise/cloudpos/aidl/emv/AidlPboc.aidl
                   src/com/topwise/cloudpos/aidl/emv/AidlPbocStartListener.aidl
#编译的标签 默认为optional
LOCAL_MODULE_TAGS := optional
#签署当前应用的证书名称
LOCAL_CERTIFICATE := platform
#编译生成的apk名称
LOCAL_PACKAGE_NAME := TOPUSDKServiceMk
#指定是否启用混淆
#如果要开混淆 需要同LOCAL_PROGUARD_FLAG_FILES这个属性一起用
LOCAL_PROGUARD_ENABLED := disabled
#编译的静态库
LOCAL_STATIC_JAVA_LIBRARIES := libbcprov_jdk libcore libsc_light_jdk15on
LOCAL_STATIC_JAVA_LIBRARIES += android-support-v4
                               android-support-v7-appcompat
#依赖的so文件若在lib下没有，则找makefile文件编译 load库的时候去掉lib
LOCAL_REQUIRED_MODULES := libposdevice libemvtopwise

#编译apk结尾
include $(BUILD_PACKAGE)

####预编译模块 --start--
include $(CLEAR_VARS)
#预编译导入的静态库(jar包)
LOCAL_PREBUILT_STATIC_JAVA_LIBRARIES :=libbcprov_jdk:libs/bcprov-jdk16-145.jar
                                       libcore:libs/core_3.3.0.jar
                                       libsc_light_jdk15on:libs/sc-light-jdk15on-1.47.0.2.jar
#libemv_jni:libs/armeabi/libemvtopwise.so 预编译成libemv_jni.so
#libs/armeabi/libzbar.so 预编译成libzbar.so
LOCAL_PREBUILT_LIBS := libs/armeabi/libzbar.so
                       libs/armeabi/libDCL.so
LOCAL_MODULE_TAGS := optional
include $(BUILD_MULTI_PREBUILT)
####预编译模块 --end--

include $(call all-makefiles-under,$(LOCAL_PATH))

首先基本的Android.mk文件开始先要定义工程路径，LOCAL_PATH字段定义工程路径，之后清除编译定义变量：

//$(call my-dir)返回当前Android.mk文件所在文件夹
LOCAL_PATH := $(call my-dir)
//清除之前定义的变量值
include $(CLEAR_VARS)

后面的标签一个一个说明：

LOCAL_SRC_FILES ：用来定义需要编译的源文件，这里要注意的是aidl文件需放在所有添加源文件之后，也就是要末尾定义;
这里列举几个常用的获取源文件的方法(获取指定目录下的文件，不包含子文件夹下的)
$(call all-java-files-under, src)：获取指定目录下的所有 Java 文件。
$(call all-c-files-under, src)：获取指定目录下的所有 C 语言文件。
$(call all-Iaidl-files-under, src) ：获取指定目录下的所有 AIDL 文件。
$(call all-makefiles-under, folder)：获取指定目录下的所有 Make 文件。

LOCAL_MODULE_TAGS：用于说明编译条件；常用的有：debug, eng, user，development 或者 optional。其中，optional 是默认标签。

LOCAL_CERTIFICATE：用于说明签名属性，指需要那种签名文件签名；常用的有：
1、testkey：普通APK，默认情况下使用。 2、platform：该APK完成一些系统的核心功能。经过对系统中存在的文件夹的访问测试，这种方式编译出来的APK所在进程的UID为system。3、shared：该APK需要和home/contacts进程共享数据。4、media：该APK是media/download系统中的一环。

LOCAL_PACKAGE_NAME：编译生成的apk名称；如果你编译的是PACKAGE，那么模块说明就用这个标签。

LOCAL_PROGUARD_ENABLED：是否开启混淆；默认情况下是开混淆的，如果你想自定义混淆规则，可同LOCAL_PROGUARD_FLAG_FILES这个属性一起用。

LOCAL_PROGUARD_FLAG_FILES：定义混淆文件；将混淆文件(+路径)加到此标签后即可。

LOCAL_STATIC_JAVA_LIBRARIES：静态库文件；需要编译到module模块里的库文件需在此标签定义。一般包含AndroidOS库(v4 v7包等)和预编译静态库文件(jar包等)；这里跟的是库标签名称，非本库路径。

LOCAL_SHARED_LIBRARIES：动态库文件，一般都具有依赖性；一般为预编译库或者已存在的三方库，无此库的时候先去编译此库；

LOCAL_REQUIRED_MODULES：该模块运行所依赖的模块文件；其中jni代码的编译module就放到这里，libposdevice/libemvtopwise这两个定义是在jni的mk文件定义的module名称，具体见下文；

include $(BUILD_PACKAGE)：编译PACKAGE包结尾说明，表示编译成APK包，其他的还有：
include $(BUILD_STATIC_LIBRARY) 表示编译成静态库
include $(BUILD_SHARED_LIBRARY) 表示编译成动态库
include $(BUILD_EXECUTABLE) 表示编译成可执行程序
include $(BUILD_STATIC_JAVA_LIBRARY) 编译成Java静态库
include $(BUILD_MULTI_PREBUILT) 会将prebuild的那些,还有required那些库拷到本地来编译

如果工程中有jar包或者本地库等，需先预编译之后方可编译或者连接，以下就是预编译模块代码：代码块

####预编译模块 --start--
include $(CLEAR_VARS)
#预编译导入的静态库(jar包)
LOCAL_PREBUILT_STATIC_JAVA_LIBRARIES :=libbcprov_jdk:libs/bcprov-jdk16-145.jar
                                       libcore:libs/core_3.3.0.jar
                                       libsc_light_jdk15on:libs/sc-light-jdk15on-1.47.0.2.jar
#libemv_jni:libs/armeabi/libemvtopwise.so 预编译成libemv_jni.so
#libs/armeabi/libzbar.so 预编译成libzbar.so
LOCAL_PREBUILT_LIBS := libs/armeabi/libzbar.so
                       libs/armeabi/libDCL.so
LOCAL_MODULE_TAGS := optional
include $(BUILD_MULTI_PREBUILT)
####预编译模块 --end--

LOCAL_PREBUILT_STATIC_JAVA_LIBRARIES：预编译静态库；这里是因为jar包需要打包编译到APK中，所以jar包要编译成静态库；编译静态库前面最好加重定义(libbcprov_jdk)，这样在模块编译的时候LOCAL_STATIC_JAVA_LIBRARIES下方便进行引用；
LOCAL_PREBUILT_LIBS：预编译动态库；本地库需先预编译为动态库，才可成功连接到APK。
ps：预编译库的时候需注意重定义库名称的使用，防止代码中loadLibrary时引用名称错误；例如如果LOCAL_PREBUILT_LIBS := libemv_jni:libs/armeabi/libemvtopwise.so，编译出的库名称为 libemv_jni.so，但LOCAL_PREBUILT_LIBS := libs/armeabi/libemvtopwise.so，编译出的库名称为libemvtopwise.so；
后面两个属性前面有说明；

include $ (call all-makefiles-under,$(LOCAL_PATH))：此行意思是如果当前mk文件编译完成，递归查找子目录下的mk文件并编译；如果编译jni，此行必出现。

OK，你可以结合上面贴的工程目录树形图和mk文件一一对照，看如何定义各个标签；其中jni的mk文件也贴出如下:

LOCAL_PATH := $(call my-dir)

include $(CLEAR_VARS)
#编译生成模块名称 编译出来会自带格式:***.so
#跟AS编译出来不一样 AS自带格式:lib***.so
LOCAL_MODULE    := libposdevice
LOCAL_SRC_FILES := com_android_topwise_sdk_jni_PosDevice.cpp
LOCAL_SRC_FILES += posdevice.cpp
#理解是链接系统库所用
LOCAL_LDLIBS := -llog
include $(BUILD_SHARED_LIBRARY)

include $(CLEAR_VARS)
LOCAL_MODULE    := libemvtopwise
LOCAL_SRC_FILES += emv/com_android_topwise_sdk_jni_EmvJNI.c
LOCAL_SRC_FILES += emv/jni_util.c
LOCAL_LDLIBS := -llog
#链接共享库 一般为预编译库或者已存在的三方库
#有依赖关系 没有此库时编译此库
LOCAL_SHARED_LIBRARIES += libtop_emv
include $(BUILD_SHARED_LIBRARY)

include $(CLEAR_VARS)
LOCAL_MODULE_TAGS := optional
LOCAL_PREBUILT_LIBS := libtop_emv:lib32/libtopemv.so
include $(BUILD_MULTI_PREBUILT)

这里的标签基本在上文都有解释，其中：

LOCAL_LDLIBS := -llog
链接的库不产生依赖关系，一般用于不需要重新编译的库，如库不存在，则会报错找不到。且貌似只能链接那些存在于系统目录下本模块需要连接的库；例如常用的有: -lm –lz –lc -lcutils –lutils –llog；

目前预编译动态库进行局部编译后都会拷贝到系统system/lib目录下的(platform)，没有编译到APK内部，所以如果调试过程中想运行编译出的APK，需将编译生成的动态库push到system/lib下调试运行！

OK，到这里基本Android.mk文件就写完了，接下来说说我碰到的钉子以及介绍下其他相关内容吧！

aidl编译过程遇到的障碍：

  1. aidl使用自定义类(实现序列化接口)作为参数注意，首先构造一个类CardInfo.java：代码块
package com.topwise.cloudpos.aidl.emv;

import android.os.Parcel;
import android.os.Parcelable;

/**
 * 卡数据bean
 *
 * @author xk
 *
 */
public class CardInfo implements Parcelable {

	private String cardno = null;
	public CardInfo(Parcel source) {
		this.cardno = source.readString();
	}
	public CardInfo(String cardno){
		this.cardno = cardno;
	}
	@Override
	public int describeContents() {
		// TODO Auto-generated method stub
		return 0;
	}
	public String getCardno() {
		return cardno;
	}
	public void setCardno(String cardno) {
		this.cardno = cardno;
	}
	public static Creator<CardInfo> getCreator() {
		return CREATOR;
	}

	@Override
	public void writeToParcel(Parcel dest, int flags) {
		dest.writeString(this.cardno);
	}

	public static final Creator<CardInfo> CREATOR = new Creator<CardInfo>() {

		@Override
		public CardInfo createFromParcel(Parcel source) {
			// TODO Auto-generated method stub
			CardInfo cardno = new CardInfo(source);
			return cardno;
		}

		@Override
		public CardInfo[] newArray(int size) {
			// TODO Auto-generated method stub
			return new CardInfo[size];
		}
	};
}

再定义一个同名的aidl文件CardInfo.aidl，代码块

package com.topwise.cloudpos.aidl.emv;
parcelable CardInfo;

之后才可在aidl接口中使用它作为参数；代码块

package com.topwise.cloudpos.aidl.emv;
import com.topwise.cloudpos.aidl.emv.CardInfo;
interface AidlPbocStartListener{
    / ...
      ... /
	void onConfirmCardInfo(in CardInfo cardInfo);
}

在LOCAL_SRC_FILES中添加编译文件时无需把CardInfo.aidl列入，编译时会自动取文件进行编译！

  1. 在使用Bundle/Bitmap等作为参数时，如果你是在系统代码中创建的工程，需import声明；如果是AS中创建则不需要；

动态库和静态库的区别

一句话，动态库是运行时加载(.so)，静态库是编译时加载(.a)，当两者同时存在且同名时，优先使用动态库加载；
具体解释可参考链接：https://blog.csdn.net/zzcchunter/article/details/88995492

编译APK文件到系统时mk文件参考

LOCAL_PATH:= $(call my-dir)

include $(CLEAR_VARS)
LOCAL_MODULE := USDKService
LOCAL_MODULE_TAGS := optional
LOCAL_SRC_FILES := USDKService.apk
#编译中间暂存目录
LOCAL_MODULE_CLASS := APPS
#后缀名称，使用默认
LOCAL_MODULE_SUFFIX := $(COMMON_ANDROID_PACKAGE_SUFFIX)
LOCAL_CERTIFICATE := platform

include $(BUILD_PREBUILT)

局编过程遇到的问题汇总

  1. ninja: error: ‘out/target/product/tpw8735b_t3h/obj/SHARED_LIBRARIES/lib32/libtopemv.so_intermediates/export_includes’,
    needed by ‘out/target/product/tpw8735b_t3h/obj/SHARED_LIBRARIES/emvtopwise_intermediates/import_includes’,
    missing and no known rule to make it

解决方法：jni预编译库出错 使用BUILD_MULTI_PREBUILT，此类问题一般都是预编译出错，仔细检查预编译的相关代码；

include $(CLEAR_VARS)
LOCAL_MODULE_TAGS := optional
LOCAL_PREBUILT_LIBS := libtop_emv:lib32/libtopemv.so
include $(BUILD_MULTI_PREBUILT)
  1. No resource found that matches the given name 'Theme.AppCompat.Light.DarkActionBar
    解决方法：缺少库文件，导入V7包
LOCAL_STATIC_JAVA_LIBRARIES := android-support-v4
LOCAL_STATIC_JAVA_LIBRARIES += android-support-v7-appcompat
LOCAL_STATIC_JAVA_LIBRARIES += android-support-v7-gridlayout
LOCAL_STATIC_JAVA_LIBRARIES += android-support-v13

后记

稍微写一写就得一晚上时间，又熬夜了～唉～
本文只是介绍了一些android.mk中常用的属性值，后续还会不停补充更新！若有写的不正确的地方，还请大佬们评论指正，谢谢！
