《Java虚拟机原理图解》5. JVM类加载器机制与类加载过程

0、前言

读完本文，你将了解到：

一、为什么说Jabalpur语言是跨平台的

二、Java虚拟机启动、加载类过程分析

三、类加载器有哪些？其组织结构是怎样的？

四、双亲加载模型的逻辑和底层代码实现是怎样的？

五、类加载器与Class<T>  实例的关系

六、线程上下文加载器

一、为什么说Java语言是跨平台的？

Java语言之所以说它是跨平台的、可以在当前绝大部分的操作系统平台下运行，是因为Java语言的运行环境是在Java虚拟机中。
Java虚拟机消除了各个平台之间的差异，只要操作系统平台下安装了Java虚拟机，那么使用Java开发的东西都能在其上面运行。如下图所示：

         Java虚拟机对各个平台而言，实质上是各个平台上的一个可执行程序。例如在windows平台下，java虚拟机对于windows而言，就是一个java.exe进程而已。

二、Java虚拟机启动、加载类过程分析

下面我将定义一个非常简单的java程序并运行它，来逐步分析java虚拟机启动的过程。

package org.luanlouis.jvm.load;
import sun.security.pkcs11.P11Util;

/**
 * Created by louis on 2016/1/16.
 */
public class Main{

    public static void main(String[] args) {
        System.out.println("Hello,World!");

        ClassLoader loader = P11Util.class.getClassLoader();

        System.out.println(loader);
    }
}

在windows命令行下输入：

java    org.luanlouis.jvm.load.Main

当输入上述的命令时：
windows开始运行{JRE_HOME}/bin/java.exe程序，java.exe 程序将完成以下步骤：

1.  根据JVM内存配置要求，为JVM申请特定大小的内存空间；

2.  创建一个引导类加载器实例，初步加载系统类到内存方法区区域中；

3.   创建JVM 启动器实例 Launcher,并取得类加载器ClassLoader；

4.  使用上述获取的ClassLoader实例加载我们定义的 org.luanlouis.jvm.load.Main类；

5.  加载完成时候JVM会执行Main类的main方法入口，执行Main类的main方法；

6.  结束，java程序运行结束，JVM销毁。

Step 1.根据JVM内存配置要求，为JVM申请特定大小的内存空间

为了不降低本文的理解难度，这里就不详细介绍JVM内存配置要求的话题，今概括地介绍一下内存的功能划分。

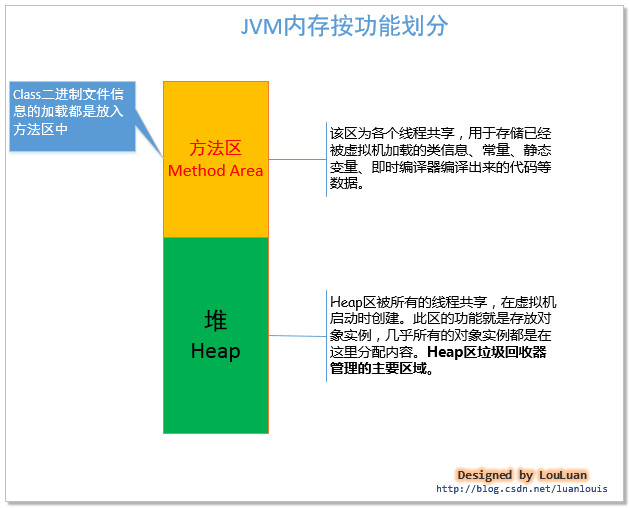

JVM启动时，按功能划分，其内存应该由以下几部分组成：

如上图所示，JVM内存按照功能上的划分，可以粗略地划分为 方法区(Method Area) 和 堆(Heap),而所有的类的定义信息都会被加载到 方法区中。

关于具体方法区里有什么内容，读者可以参考我的另一篇博文：
《Java虚拟机原理图解》3、JVM运行时数据区

Step 2. 创建一个引导类加载器实例，初步加载系统类到内存方法区区域中；

JVM申请好内存空间后，JVM会创建一个引导类加载器（Bootstrap Classloader）实例，引导类加载器是使用C++语言实现的，负责加载JVM虚拟机运行时所需的基本系统级别的类，如java.lang.String, java.lang.Object等等。

引导类加载器(Bootstrap Classloader)会读取 {JRE_HOME}/lib 下的jar包和配置，然后将这些系统类加载到方法区内。

本例中，引导类加载器是用 {JRE_HOME}/lib加载类的，不过，你也可以使用参数 -Xbootclasspath 或 系统变量sun.boot.class.path来指定的目录来加载类。

一般而言，{JRE_HOME}/lib下存放着JVM正常工作所需要的系统类，如下表所示：

文件名	描述
rt.jar	运行环境包，rt即runtime，J2SE 的类定义都在这个包内
charsets.jar	字符集支持包
jce.jar	是一组包，它们提供用于加密、密钥生成和协商以及 Message Authentication Code（MAC）算法的框架和实现
jsse.jar	安全套接字拓展包Java(TM) Secure Socket Extension
classlist	该文件内表示是引导类加载器应该加载的类的清单
net.properties	JVM 网络配置信息

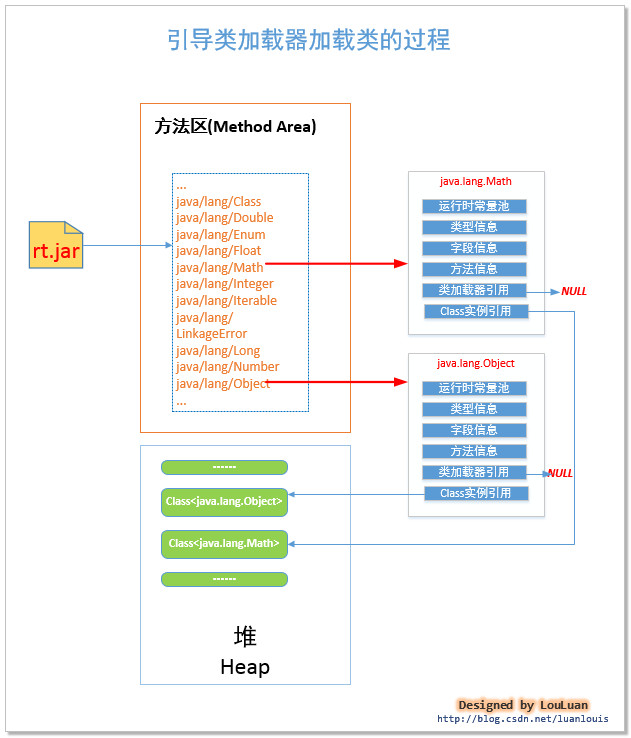

引导类加载器(Bootstrap ClassLoader） 加载系统类后，JVM内存会呈现如下格局：

• 引导类加载器将类信息加载到方法区中，以特定方式组织，对于某一个特定的类而言，在方法区中它应该有 运行时常量池、类型信息、字段信息、方法信息、类加载器的引用，对应class实例的引用等信息。
• 类加载器的引用,由于这些类是由引导类加载器(Bootstrap Classloader)进行加载的，而 引导类加载器是有C++语言实现的，所以是无法访问的，故而该引用为NULL
• 对应class实例的引用， 类加载器在加载类信息放到方法区中后，会创建一个对应的Class 类型的实例放到堆(Heap)中, 作为开发人员访问方法区中类定义的入口和切入点。

小测试：

当我们在代码中尝试获取系统类如java.lang.Object的类加载器时，你会始终得到NULL：

        System.out.println(String.class.getClassLoader());//null
        System.out.println(Object.class.getClassLoader());//null
        System.out.println(Math.class.getClassLoader());//null
        System.out.println(System.class.getClassLoader());//null

Step 3. 创建JVM 启动器实例 Launcher,并取得类加载器ClassLoader

上述步骤完成，JVM基本运行环境就准备就绪了。接着，我们要让JVM工作起来了：运行我们定义的程序 org.luanlouis,jvm.load.Main。

此时，JVM虚拟机调用已经加载在方法区的类sun.misc.Launcher 的静态方法getLauncher(),  获取sun.misc.Launcher 实例：

sun.misc.Launcher launcher = sun.misc.Launcher.getLauncher(); //获取Java启动器
ClassLoader classLoader = launcher.getClassLoader();          //获取类加载器ClassLoader用来加载class到内存来

sun.misc.Launcher 使用了单例模式设计，保证一个JVM虚拟机内只有一个sun.misc.Launcher实例。

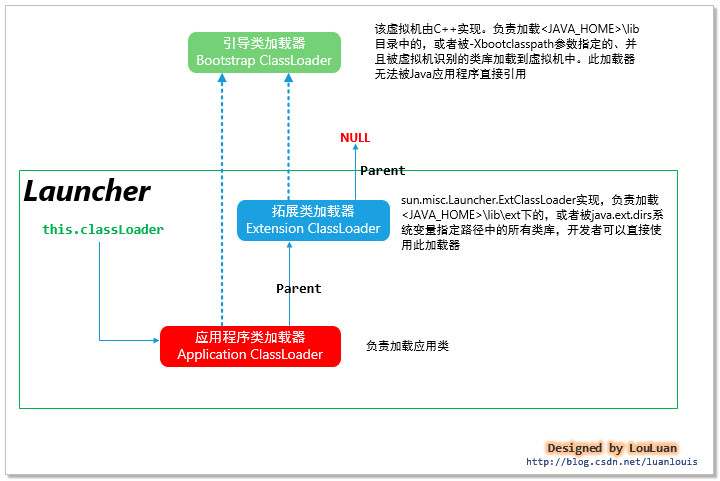

在Launcher的内部，其定义了两个类加载器(ClassLoader),分别是sun.misc.Launcher.ExtClassLoader和sun.misc.Launcher.AppClassLoader，这两个类加载器分别被称为拓展类加载器(Extension ClassLoader) 和 应用类加载器(Application ClassLoader).如下图所示：

图例注释：除了引导类加载器(Bootstrap Class Loader )的所有类加载器，都有一个能力，就是判断某一个类是否被引导类加载器加载过，如果加载过，可以直接返回对应的Class<T> instance，如果没有，则返回null.  图上的指向引导类加载器的虚线表示类加载器的这个有限的访问 引导类加载器的功能。

      此时的  launcher.getClassLoader() 方法将会返回 AppClassLoader 实例，AppClassLoader将ExtClassLoader作为自己的父加载器。

当AppClassLoader加载类时，会首先尝试让父加载器ExtClassLoader进行加载，如果父加载器ExtClassLoader加载成功，则AppClassLoader直接返回父加载器ExtClassLoader加载的结果；如果父加载器ExtClassLoader加载失败，AppClassLoader则会判断该类是否是引导的系统类(即是否是通过Bootstrap类加载器加载，这会调用Native方法进行查找)；若要加载的类不是系统引导类，那么ClassLoader将会尝试自己加载，加载失败将会抛出“ClassNotFoundException”。

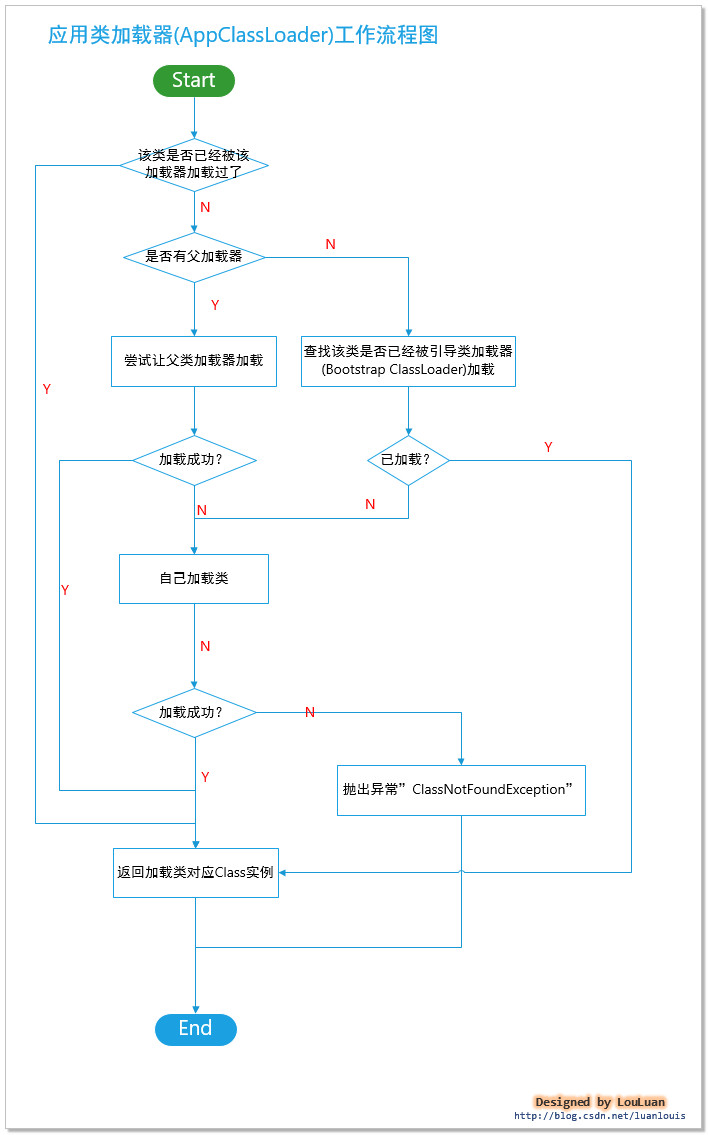

具体AppClassLoader的工作流程如下所示：

双亲委派模型(parent-delegation model)：

上面讨论的应用类加载器AppClassLoader的加载类的模式就是我们常说的双亲委派模型(parent-delegation model).
对于某个特定的类加载器而言，应该为其指定一个父类加载器，当用其进行加载类的时候：

1. 委托父类加载器帮忙加载；
2. 父类加载器加载不了，则查询引导类加载器有没有加载过该类；
3. 如果引导类加载器没有加载过该类，则当前的类加载器应该自己加载该类；
4. 若加载成功，返回 对应的Class<T> 对象；若失败，抛出异常“ClassNotFoundException”。

请注意：
双亲委派模型中的"双亲"并不是指它有两个父类加载器的意思，一个类加载器只应该有一个父加载器。上面的步骤中，有两个角色：
1. 父类加载器(parent classloader)：它可以替子加载器尝试加载类
2. 引导类加载器（bootstrap classloader）: 子类加载器只能判断某个类是否被引导类加载器加载过，而不能委托它加载某个类；换句话说，就是子类加载器不能接触到引导类加载器，引导类加载器对其他类加载器而言是透明的。

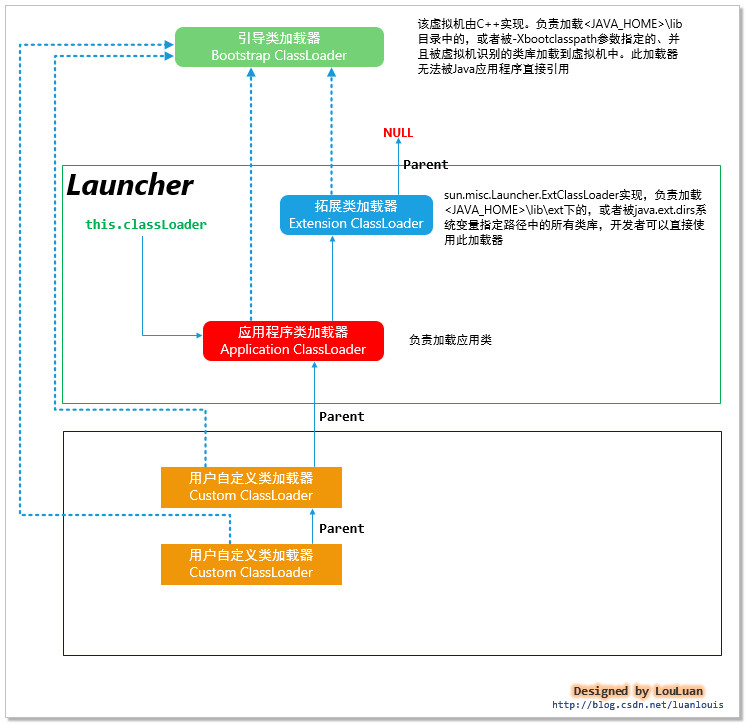

一般情况下，双亲加载模型如下所示：

Step 4. 使用类加载器ClassLoader加载Main类

通过 launcher.getClassLoader()方法返回AppClassLoader实例，接着就是AppClassLoader加载 org.luanlouis.jvm.load.Main类的时候了。

ClassLoader classloader = launcher.getClassLoader();//取得AppClassLoader类
classLoader.loadClass("org.luanlouis.jvm.load.Main");//加载自定义类

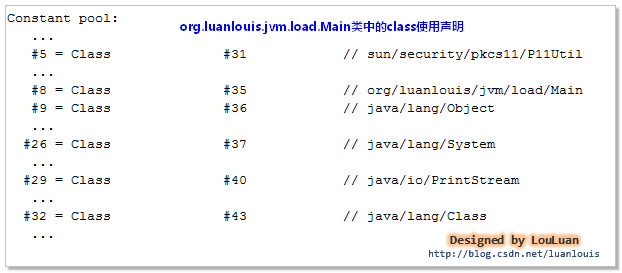

上述定义的org.luanlouis.jvm.load.Main类被编译成org.luanlouis.jvm.load.Main class二进制文件，这个class文件中有一个叫常量池(Constant Pool)的结构体来存储该class的常亮信息。常量池中有CONSTANT_CLASS_INFO类型的常量，表示该class中声明了要用到那些类：

当AppClassLoader要加载 org.luanlouis.jvm.load.Main类时，会去查看该类的定义，发现它内部声明使用了其它的类： sun.security.pkcs11.P11Util、java.lang.Object、java.lang.System、java.io.PrintStream、java.lang.Class；org.luanlouis.jvm.load.Main类要想正常工作，首先要能够保证这些其内部声明的类加载成功。所以AppClassLoader要先将这些类加载到内存中。（注：为了理解方便，这里没有考虑懒加载的情况，事实上的JVM加载类过程比这复杂的多）

加载顺序：

1. 加载java.lang.Object、java.lang.System、java.io.PrintStream、java,lang.Class

     AppClassLoader尝试加载这些类的时候，会先委托ExtClassLoader进行加载；而ExtClassLoader发现不是其加载范围，其返回null；AppClassLoader发现父类加载器ExtClassLoader无法加载，则会查询这些类是否已经被BootstrapClassLoader加载过，结果表明这些类已经被BootstrapClassLoader加载过，则无需重复加载，直接返回对应的Class<T>实例；

2. 加载sun.security.pkcs11.P11Util

    此在{JRE_HOME}/lib/ext/sunpkcs11.jar包内，属于ExtClassLoader负责加载的范畴。AppClassLoader尝试加载这些类的时候，会先委托ExtClassLoader进行加载；而ExtClassLoader发现其正好属于加载范围，故ExtClassLoader负责将其加载到内存中。ExtClassLoader在加载sun.security.pkcs11.P11Util时也分析这个类内都使用了哪些类，并将这些类先加载内存后，才开始加载sun.security.pkcs11.P11Util，加载成功后直接返回对应的Class<sun.security.pkcs11.P11Util>实例；

3. 加载org.luanlouis.jvm.load.Main

  AppClassLoader尝试加载这些类的时候，会先委托ExtClassLoader进行加载；而ExtClassLoader发现不是其加载范围，其返回null；AppClassLoader发现父类加载器ExtClassLoader无法加载，则会查询这些类是否已经被BootstrapClassLoader加载过。而结果表明BootstrapClassLoader 没有加载过它，这时候AppClassLoader只能自己动手负责将其加载到内存中，然后返回对应的Class<org.luanlouis.jvm.load.Main>实例引用；

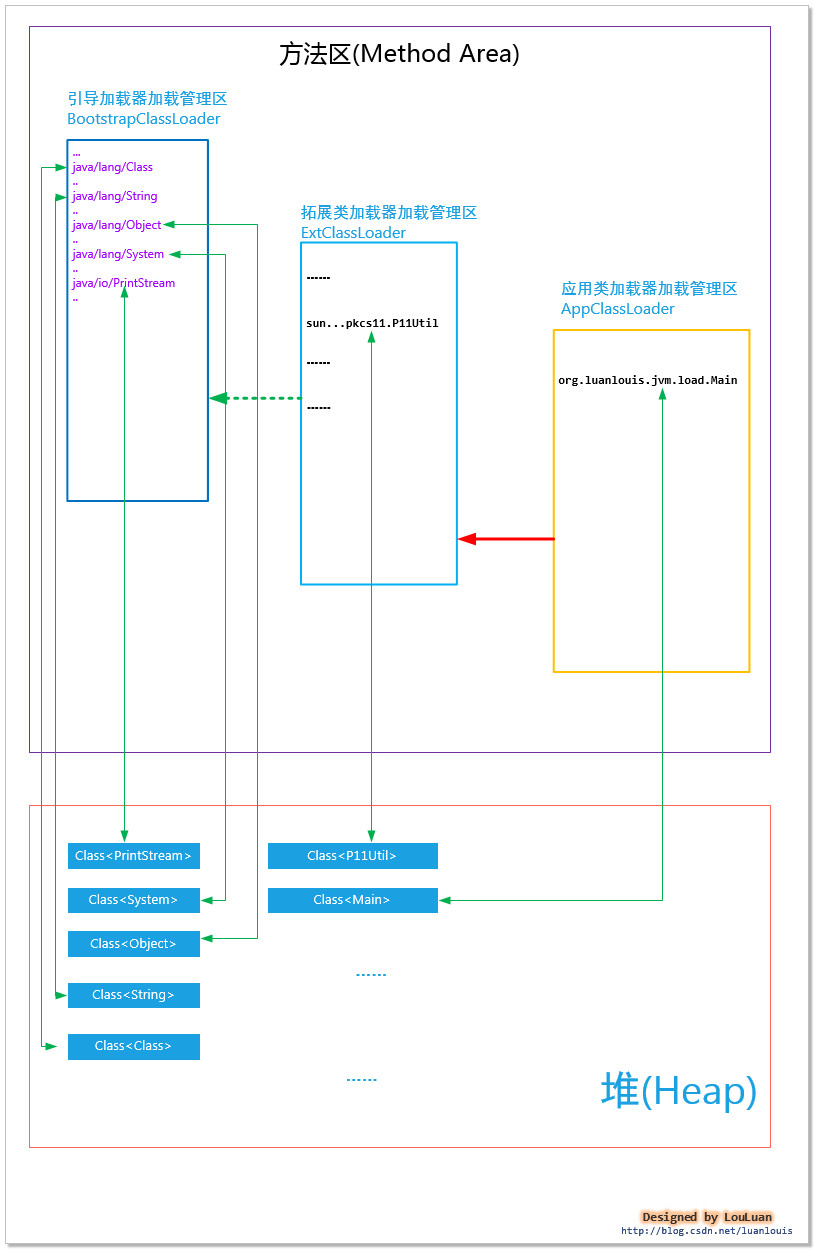

以上三步骤都成功，才表示classLoader.loadClass("org.luanlouis.jvm.load.Main")完成，上述操作完成后，JVM内存方法区的格局会如下所示：

如上图所示：

• JVM方法区的类信息区是按照类加载器进行划分的，每个类加载器会维护自己加载类信息；
• 某个类加载器在加载相应的类时，会相应地在JVM内存堆（Heap）中创建一个对应的Class<T>，用来表示访问该类信息的入口

Step 5. 使用Main类的main方法作为程序入口运行程序

Step 6. 方法执行完毕，JVM销毁，释放内存

三、类加载器有哪些？其组织结构是怎样的？

             类加载器(Class Loader)：顾名思义，指的是可以加载类的工具。JVM自身定义了三个类加载器：引导类加载器(Bootstrap Class Loader)、拓展类加载器(Extension Class Loader )、应用加载器(Application Class Loader)。当然，我们有时候也会自己定义一些类加载器来满足自身的需要。

            引导类加载器(Bootstrap Class Loader): 该类加载器使JVM使用C/C++底层代码实现的加载器，用以加载JVM运行时所需要的系统类，这些系统类在{JRE_HOME}/lib目录下。由于类加载器是使用平台相关的底层C/C++语言实现的， 所以该加载器不能被Java代码访问到。但是，我们可以查询某个类是否被引导类加载器加载过。我们经常使用的系统类如：java.lang.String,java.lang.Object,java.lang*....... 这些都被放在 {JRE_HOME}/lib/rt.jar包内， 当JVM系统启动的时候，引导类加载器会将其加载到 JVM内存的方法区中。

           拓展类加载器(Extension Class Loader): 该加载器是用于加载 java 的拓展类 ，拓展类一般会放在 {JRE_HOME}/lib/ext/ 目录下，用来提供除了系统类之外的额外功能。拓展类加载器是是整个JVM加载器的Java代码可以访问到的类加载器的最顶端，即是超级父加载器，拓展类加载器是没有父类加载器的。

           应用类加载器(Applocatoin Class Loader): 该类加载器是用于加载用户代码，是用户代码的入口。我经常执行指令 java   xxx.x.xxx.x.x.XClass , 实际上，JVM就是使用的AppClassLoader加载 xxx.x.xxx.x.x.XClass 类的。应用类加载器将拓展类加载器当成自己的父类加载器，当其尝试加载类的时候，首先尝试让其父加载器-拓展类加载器加载；如果拓展类加载器加载成功，则直接返回加载结果Class<T> instance,加载失败，则会询问是否引导类加载器已经加载了该类；只有没有加载的时候，应用类加载器才会尝试自己加载。由于xxx.x.xxx.x.x.XClass是整个用户代码的入口，在Java虚拟机规范中，称其为 初始类(Initial Class).


           用户自定义类加载器（Customized Class Loader）：用户可以自己定义类加载器来加载类。所有的类加载器都要继承java.lang.ClassLoader类。

四、双亲加载模型的逻辑和底层代码实现是怎样的？

             我们也可以通过JDK源码看java.lang.ClassLoader的核心方法 loadClass()的实现：



    //提供class类的二进制名称表示，加载对应class，加载成功，则返回表示该类对应的Class<T> instance 实例
    public Class<?> loadClass(String name) throws ClassNotFoundException {
        return loadClass(name, false);
    }


    protected Class<?> loadClass(String name, boolean resolve)
        throws ClassNotFoundException
    {
        synchronized (getClassLoadingLock(name)) {
            // 首先，检查是否已经被当前的类加载器记载过了，如果已经被加载，直接返回对应的Class<T>实例
            Class<?> c = findLoadedClass(name);
                //初次加载
                if (c == null) {
                long t0 = System.nanoTime();
                try {
                    if (parent != null) {
                        //如果有父类加载器，则先让父类加载器加载
                        c = parent.loadClass(name, false);
                    } else {
                        // 没有父加载器，则查看是否已经被引导类加载器加载，有则直接返回
                        c = findBootstrapClassOrNull(name);
                    }
                } catch (ClassNotFoundException e) {
                    // ClassNotFoundException thrown if class not found
                    // from the non-null parent class loader
                }
                // 父加载器加载失败，并且没有被引导类加载器加载，则尝试该类加载器自己尝试加载
                if (c == null) {
                    // If still not found, then invoke findClass in order
                    // to find the class.
                    long t1 = System.nanoTime();
                    // 自己尝试加载
                    c = findClass(name);

                    // this is the defining class loader; record the stats
                    sun.misc.PerfCounter.getParentDelegationTime().addTime(t1 - t0);
                    sun.misc.PerfCounter.getFindClassTime().addElapsedTimeFrom(t1);
                    sun.misc.PerfCounter.getFindClasses().increment();
                }
            }
            //是否解析类
            if (resolve) {
                resolveClass(c);
            }
            return c;
        }
    }

 相对应地，我们可以整理出双亲模型的工作流程图：

相信读者看过这张图后会对双亲加载模型有了非常清晰的脉络。当然，这是JDK自身默认的加载类的行为，我们可以通过继承复写该方法，改变其行为。

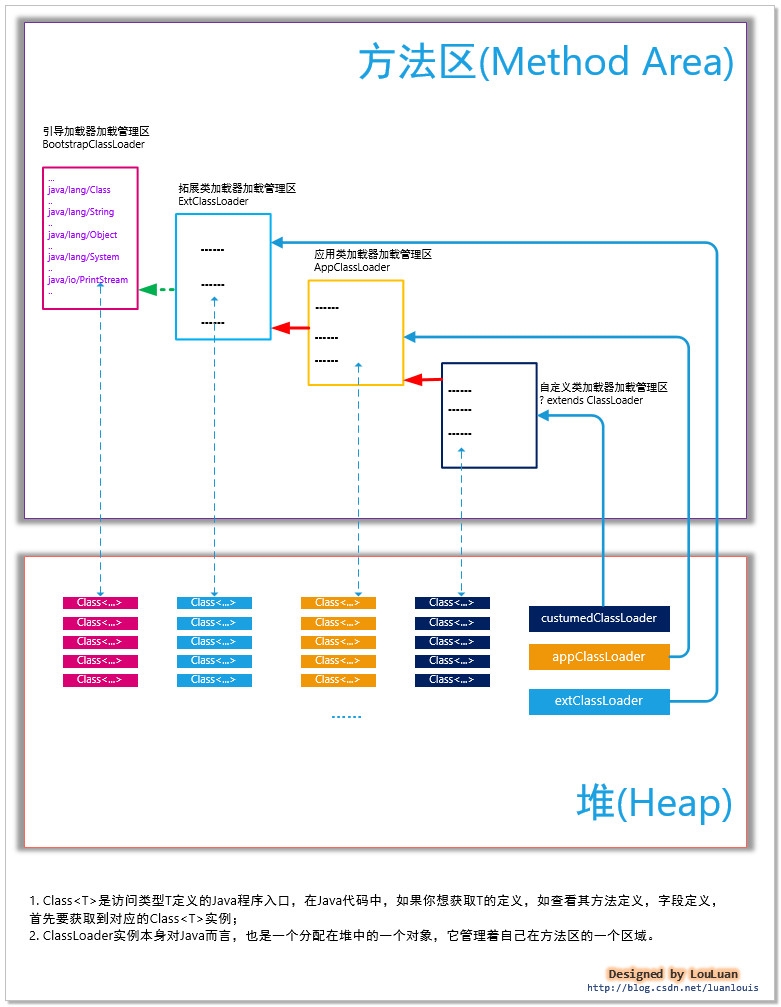

五、类加载器与Class<T>  实例的关系

六、线程上下文加载器

             Java 任何一段代码的执行，都有对应的线程上下文。如果我们在代码中，想看当前是哪一个线程在执行当前代码，我们经常是使用如下方法：

Thread  thread = Thread.currentThread();//返回对当当前运行线程的引用

相应地，我们可以为当前的线程指定类加载器。在上述的例子中， 当执行   java    org.luanlouis.jvm.load.Main  的时候，JVM会创建一个Main线程，而创建应用类加载器AppClassLoader的时候，会将AppClassLoader  设置成Main线程的上下文类加载器：

    public Launcher() {
        Launcher.ExtClassLoader var1;
        try {
            var1 = Launcher.ExtClassLoader.getExtClassLoader();
        } catch (IOException var10) {
            throw new InternalError("Could not create extension class loader", var10);
        }

        try {
            this.loader = Launcher.AppClassLoader.getAppClassLoader(var1);
        } catch (IOException var9) {
            throw new InternalError("Could not create application class loader", var9);
        }
		//将AppClassLoader设置成当前线程的上下文加载器
        Thread.currentThread().setContextClassLoader(this.loader);
        //.......

    }

线程上下文类加载器是从线程的角度来看待类的加载，为每一个线程绑定一个类加载器，可以将类的加载从单纯的 双亲加载模型解放出来，进而实现特定的加载需求。
