SSD

Introduction

基于“Proposal + Classification” 的 Object Detection 的方法，R-CNN 系列取得了非常好的结果，但是在速度方面离实时引用还差的比较多。前面讲的YOLO虽然能够达到实时的效果，但是在准确度上与the-state-of-art 的结果有很大的差距。YOLO 的问题在于：每个网格只预测一个物体，容易造成漏检；对于物体的尺度相对比较敏感，对于尺度变化较大的物体泛化能力较差。

针对 YOLO 中的这些不足，该论文提出的SSD模型在这两方面都有所改进，同时兼顾了准确率和实时性的要求。(YOLO2还在SSD后，现在YOLO2是the-state-of-art)

SSD的特点在于:

• 从YOLO中继承了将detection转化为regression的思路，同时一次即可完成网络训练
• 基于Faster RCNN中的anchor，提出了相似的prior box；
• 加入基于特征金字塔（Pyramidal Feature Hierarchy）的检测方式，相当于半个FPN思路

SSD架构

论文采用VGG16的基础网络结构，使用前面的五个CONV层作为特征提取，然后利用astrous 算法将FC6和FC7转化成CONV6和CONV7层。再增加3个卷积层，和一个average pool层。

不同层次的feature map分别用于预测default box的偏移以及不同类别得分，最后通过 nms得到检测结果。

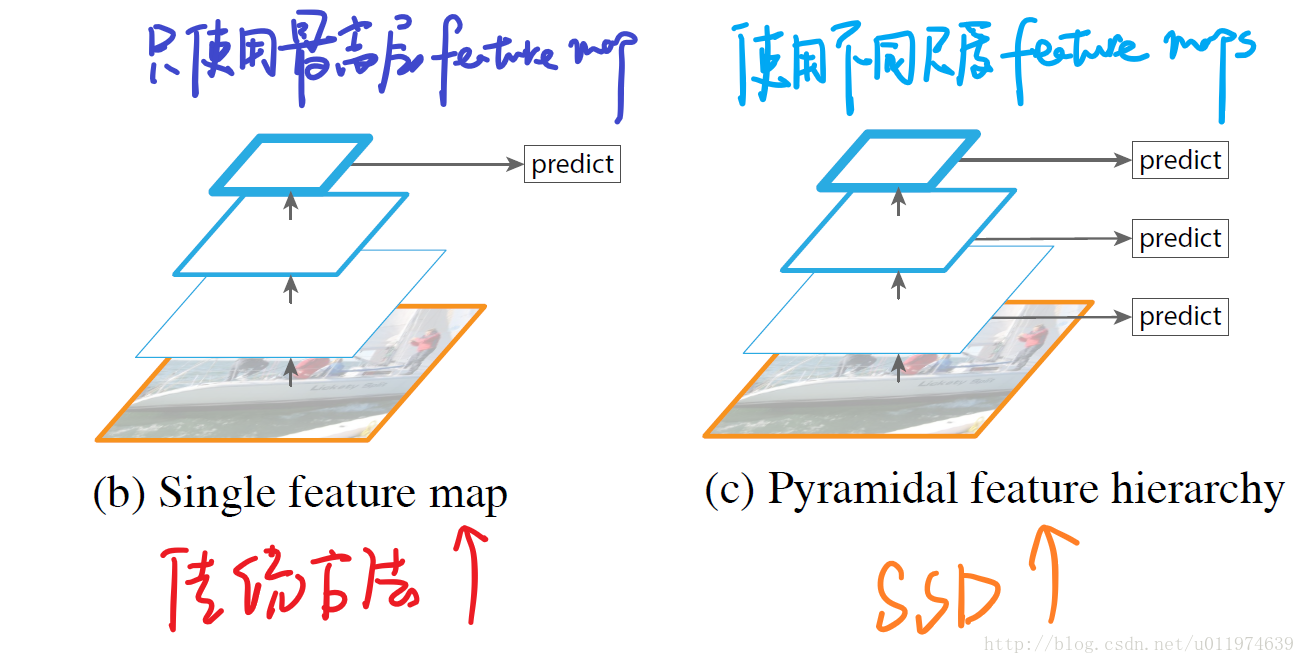

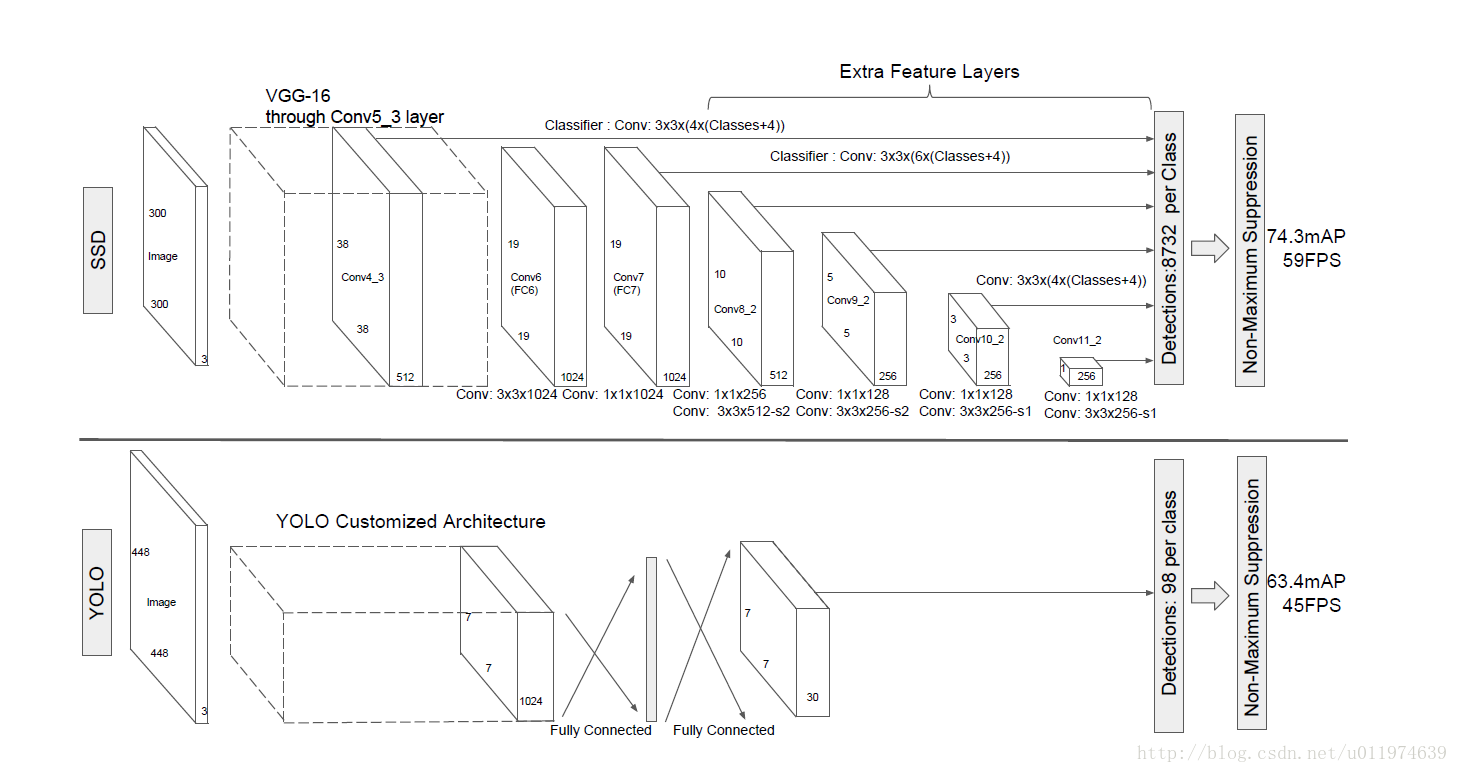

上图的下部分是YOLO结构，在卷积层后接全连接层，检测时只利用了最高层的feature maps(Faster R-CNN也是如此)，而SSD采用了特征金字塔结构进行检测，即检测时用了conv4_3,conv_7，conv8_2,conv7_2,conv8_2,conv9_2,conv10_2,conv11_2这些大小不同的feature maps，在多个feature maps上同时进行softmax分类和位置回归，如下图:

SSD上增加的卷积层的 feature maps的大小变化比较大，允许能够检测出不同尺度下的物体： 在低层的feature map,感受野比较小，高层的感受野比较大，在不同的feature map进行卷积，可以达到多尺度的目的。观察YOLO，后面存在两个全连接层，全连接层以后，每一个输出都会观察到整幅图像，并不是很合理。但是SSD去掉了全连接层，每一个输出只会感受到目标周围的信息，包括上下文。这样来做就增加了合理性。并且不同的feature map,预测不同宽高比的图像，这样比YOLO增加了预测更多的比例的box。

Default boxes and aspect ratios

在SSD中引入了Defalut Box，实际上与Faster R-CNN里的anchor box机制非常类似，就是预设一些目标预选框，后续通过softmax分类+bounding box regression获得真实目标的位置。

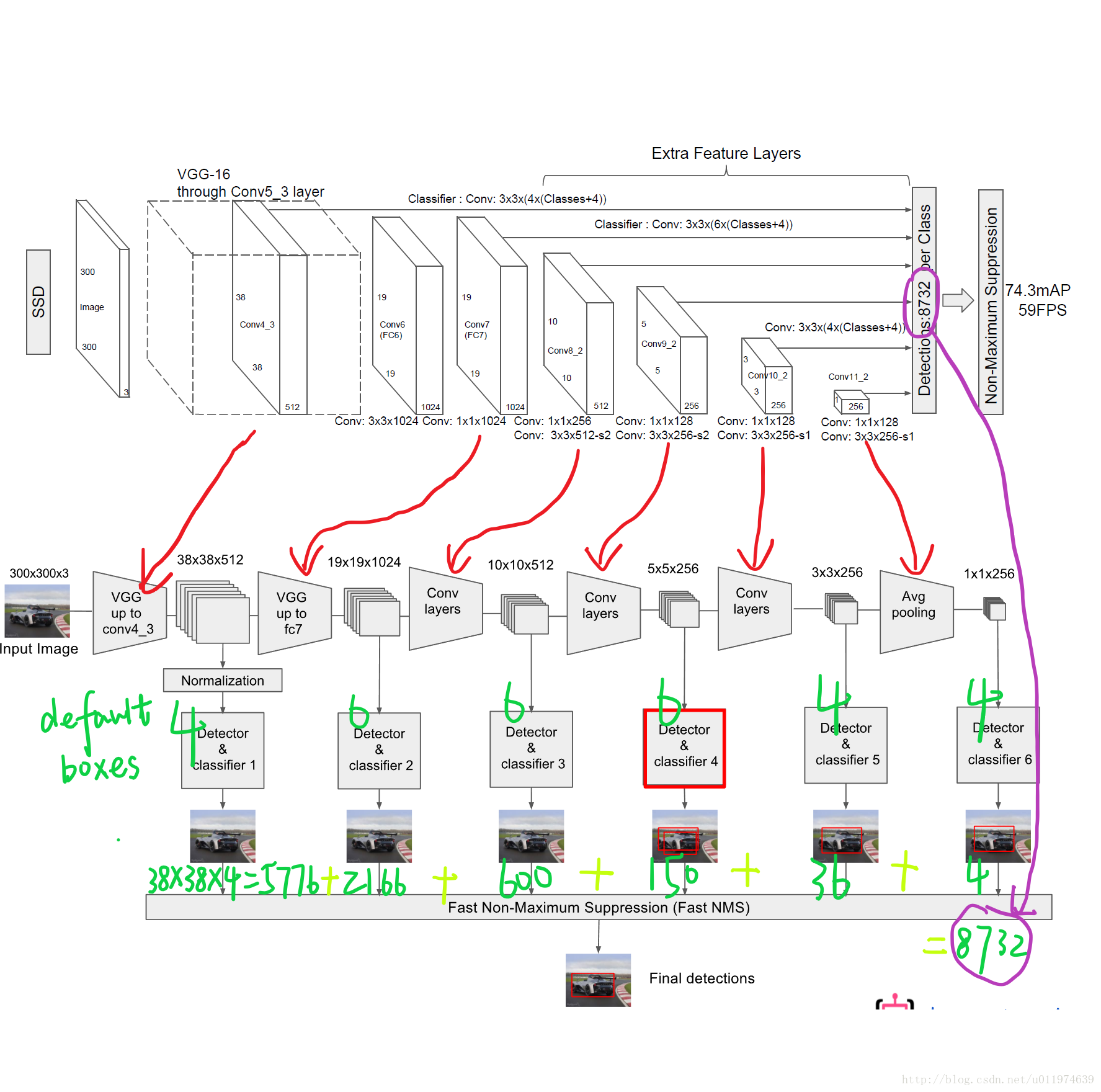

对于不同尺度feature map(上图中38×38×512，38×38×512，19×19×512，19×19×512，10×10×512,10×10×512, 5×5×512,5×5×512, 3×3×512,3×3×512,1×1×2561×1×256)的上的所有特征点上是使用不同的Default boxes，下图是整个预测图的展开图：

以5×5×2565×5×256为例， 它的Defalut boxes = 6(以3来计算)：

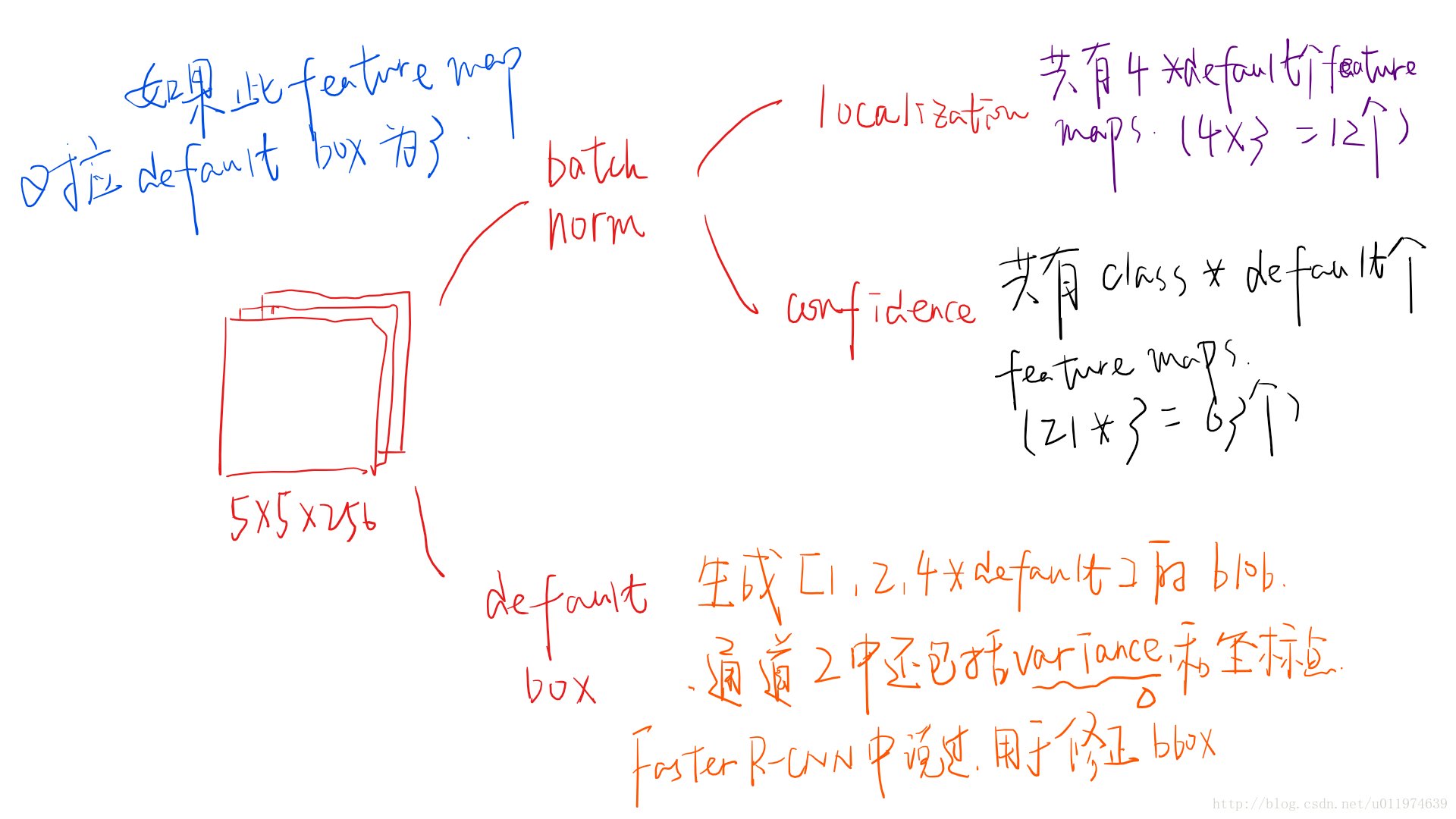

在5×5×2565×5×256的feature map网络pipeline分为了3条线路：

• 经batch norm+卷积，生成了[1, 4*default box, layer_height, layer_width]大小的feature用于bounding box regression（即每个点一组[dxmin，dymin，dxmax，dymax]，参考Faster RCNN ）

• 经batch norm+卷积，生成了[1, num_class*default box, layer_height, layer_width]大小的feature用于softmax分类目标和非目标（其中num_class是目标类别，SSD 300中num_class = 21)

• 生成了[1, 2, 4*default box]大小的default box blob，其中2个channel分别存储default box的4个点坐标和对应的4个variance
  缩进后续通过softmax分类+bounding box regression即可从default box中预测到目标。其实pribox box的与Faster RCNN中的anchor非常类似，都是目标的预设框，没有本质的差异。区别是每个位置的prior box一般是4~6个，少于Faster RCNN默认的9个anchor；同时prior box是设置在不同尺度的feature maps上的，而且大小不同。

还有一个细节就是上面prototxt中的4个variance，这实际上是一种bounding regression中的权重。在图4线路(2)中，网络输出[dxmin，dymin，dxmax，dymax]，即对应下面代码中bbox；然后利用如下方法进行针对prior box的位置回归：

SSD按照如下规则生成Defalut box：

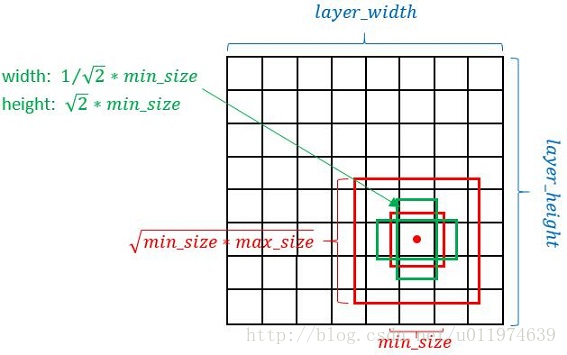

• 以feature map上每个点的中点为中心（offset=0.5），生成一些列同心的Defalut box（然后中心点的坐标会乘以step，相当于从feature map位置映射回原图位置）

• 使用m(SSD300中m=6)个不同大小的feature map 来做预测，最底层的 feature map 的 scale 值为 smin=0.2smin=0.2，最高层的为 smax=0.95smax=0.95，其他层通过下面公式计算得到：

  sk=smin+smax−sminm−1(k−1)sk=smin+smax−sminm−1(k−1)



• 使用不同的 ratio值αr∈{1,2,12,3,13}αr∈{1,2,12,3,13},计算 default box 的宽度和高度：wak=skar−−√，hak=sk/ar−−√。wka=skar，hka=sk/ar。另外对于 ratio = 1 的情况，额外再指定 scale 为sk′=sksk+1−−−−−√sk′=sksk+1也就是总共有 6 中不同的 default box

训练策略

监督学习的训练关键是人工标注的label。对于包含default box(在Faster R-CNN中叫做anchor)的网络模型（如： YOLO,Faster R-CNN, MultiBox）关键点就是如何把 标注信息(ground true box,ground true category)映射到（default box上）

训练目标

和常见的 Object Detection模型的目标函数相同，整个目标函数分为两部分：计算相应的default box与目标类别的confidence loss以及相应的回归结果（位置回归）。

L(x,c,l,g)=1N(Lconf(x,c)+αLloc(x,l,g))L(x,c,l,g)=1N(Lconf(x,c)+αLloc(x,l,g))

其中N是match到Ground Truth的default box数量；而αα参数用于调整confidence loss和location loss之间的比例，默认α=1α=1。

• 位置回归则是采用 Smooth L1 loss，目标函数为：

  Lloc(x,l,g)=∑i∈PosN∑m∈{cx,cy,w,h}xkijsmoothL1(lmi−g^mj)Lloc(x,l,g)=∑i∈PosN∑m∈{cx,cy,w,h}xijksmoothL1(lim−g^jm)



  g^cxj=(gcxj−dcxi)/dwig^cyj=(gcyj−dcyi)/dhig^wj=log(gwjdwi)g^hj=log(ghjdhi)g^jcx=(gjcx−dicx)/diwg^jcy=(gjcy−dicy)/dihg^jw=log(gjwdiw)g^jh=log(gjhdih)



• confidence loss是典型的softmax loss

  Lconf(x,c)=−∑i∈PosNxpijlog(cpi^)−∑i∈Neglog(ci^0)where   c^pi=exp(cpi)∑pexp(cpi)Lconf(x,c)=−∑i∈PosNxijplog(cip^)−∑i∈Neglog(ci^0)where   c^ip=exp(cip)∑pexp(cip)



训练样本

Matching strategy(正负样本)

在训练时，ground truth 与 default boxes按照如下方式进行配对：

• 首先，寻找与每一个ground truth有最大的IoU的default box，这样就能保证ground truth至少有default box匹配。

• SSD之后又将剩余还没有配对的default box与任意一个ground truth尝试配对，只要两者之间的IoU大于阈值（SSD 300 阈值为0.5），就认为match。

• 配对到ground truth的default box就是positive，没有配对的default box就是negative。

一个ground truth可能对应多个positive default box，而不再像MultiBox那样只取一个IoU最大的default box。其他的作为负样本（每个default box要么是正样本box要么是负样本box）。

Hard negative mining

一般情况下negative default boxes数量是远大于positive default boxes数量，如果随机选取样本训练会导致网络过于重视负样本，从而loss不稳定。所以需要平衡样本：依据confidience score排序default box，挑选其中confidience高的box进行训练，控制positive：negative=1：3

Data augmentation

为了增强模型的鲁棒性，采取输入可变size和shape，每个训练图片按照以下规则随机处理:

• 是用原图
• 采样一个patch，IoU值为:0.1，0.3，0.5，0.7 or 0.9
• 随机采样一个patch

采样的patch是原始图像大小比例是[0.1,1][0.1,1]，aspect ratio在1/2与2之间。当 ground truth的中心在采样的patch中时，保留重叠部分。在这些采样步骤之后，每一个采样的patch被resize到固定的大小，并且以0.5的概率随机的水平翻转（horizontally flipped）。

训练细节

该论文是在ImageNet分类和定位问题上的已经训练好的VGG16模型基础上fine-tuning 得到的。下表是部分训练细节：

SSD网络结构优劣分析

SSD算法的优点应该很明显：运行速度可以和YOLO媲美，检测精度可以和Faster RCNN媲美。这里谈谈缺点：

• 需要人工设置prior box的min_size，max_size和aspect_ratio值。网络中default box的基础大小和形状不能直接通过学习获得，而是需要手工设置。而网络中每一层feature使用的default box大小和形状恰好都不一样，导致调试过程非常依赖经验。(相比之下，YOLO2使用聚类找出大部分的anchor box形状，这个思想能直接套在SSD上)

• 虽然采用了pyramdial feature hierarchy的思路，但是对小目标的recall依然一般，并没有达到碾压Faster RCNN的级别。可能是因为SSD使用conv4_3低级feature去检测小目标，而低级特征卷积层数少，存在特征提取不充分的问题。

参考资料

CNN目标检测与分割（三）：SSD详解
