文章：FCOS: Fully Convolutional One-Stage Object Detection
项目源码：https://github.com/tianzhi0549/FCOS

1 基于全卷积的单阶段检测

表示backbone中第i层feature map，s代表该层之前的stride。对于输入图片ground truth boxes的定义为
，(x0, y0)、(x1, y1)分别表示真值框左上角和右下角坐标。C(i)代表该边框所属于的类别。C代表类别总数。

对于feature map Fi上的每个位置(x,y)，将其映射回输入图片上为，大致为与(x,y)感受野中心的附近。基于anchor的方法是将输入图片的位置作为anchor的中心，并将边框进行回归，而FCOS直接对图片的每个位置进行目标边框的回归，换言之，本文将每个像素看作训练样本，而不是只将anchor boxes看作样本，这点与语义分割的全卷积相似。

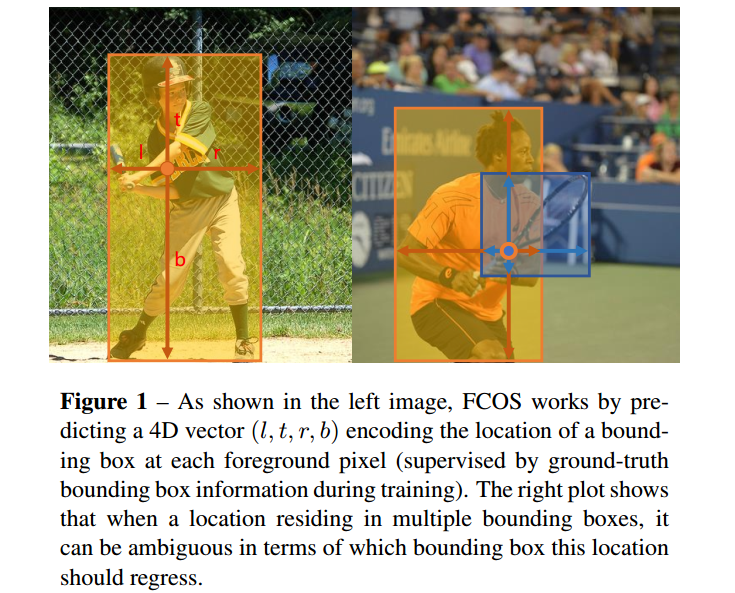

当某点(x,y)落入任意ground-truth 边框中，则可以将其看作是postitive 样本，其类别为ground truth边框的类别。否则，该样本为negative样本，其类别设置为c*=0。本文用一个4D的向量t*=(l*,t*,r*,b*)作为回归目标，l*,t*,r*,b*分别代表距离边框四条边的边界，如图figure 1。如果一个位置落入多个边框中，则该位置就为模糊样本。目前，本文选择区域最小的边框作为回归目标。下文会通过多层次预测大幅度减少模糊样本的数量。(x,y)位置与边框Bi相关，则该位置的回归目标可以按如下方式及计算，(x,y)为每个像素点坐标。FCOS在训练的回归时尽可能利用fore-ground样本，这也是性能优于基于anchor-based方法的可能原因。

网络输出:
网络输出一个C(类别数–coco80)D及4D的向量t=(l,t,r,b)，本文的类别训练并不是基于多任务训练，而是训练C个binary 分类器。本文在backbone的feature map后分别增加了4层卷积层在分类分支及回归分支前。此外，通常回归目标是positive，本文应用exp(x)在回归分支的顶部将任意实数映射到(0,∞)。FCOS相比基于anchor-based的方法减少了9倍的网络输出。

损失函数

FCOS网络的输出依然包括分类和检测分支，三个分支中的centerness后面再说（centerness分支采用BCE loss）。分类分支通过卷积，输出是80维的向量，代表的是80个类别，并且80个类别接的是sigmoid，这点跟RetinaNet一致；检测分支输出的4维的向量，分别对应点到上下左右边的距离，模型结构如上图Figure 2所示。另外训练的时候，Classification采用的是focal loss，Regression采用的是IOU loss（IOU loss其实也很简单，详情可以参考论文：UnitBox），这里跟基于anchor的RetinaNet不太一样，RetinaNet回归使用的是smooth L1 loss。另外需要说明的是，网络中的头是共享的。

具体损失函数公式如下：

其中，Lcls是focal loss[15]，Lreg是UnitBox[32]中的IOU loss。Npos表示正样本数，本文中λ为1是Lreg的平衡权重。在特征图Fi上的所有位置计算总和。1{c∗ i>0}是指示函数，如果是c*>0则为1，否则为0。

2 FCOS基于FPN进行多层次预测

FCOS上的存在的两个问题及解决:

• I.CNN中经过加大的stride得到的feature map可能会产生较低的最可能召回率(BPR)。对于基于anchor的方法，可以通过调整IoU的阈值来补偿较大stride导致的较低召回率，对于FCOS来说，由于较大stride后的feature map上没有位置编码信息，因此，FCOS得到的BPR可能会更低，然而，通过FCN仍可以得到较满意的BPR。因此，BPR对于FCOS来说并不是一个问题。此外，通过much-level FPN预测，BPR可以得到进一步的提高可以达到RetinaNet最好的高度。
• II.训练时，与ground truth boxes的重叠可能会产生难以理解的模糊情况，会拉低基于FCN检测器的检测能。本文通过多层次预测解决上述问题。

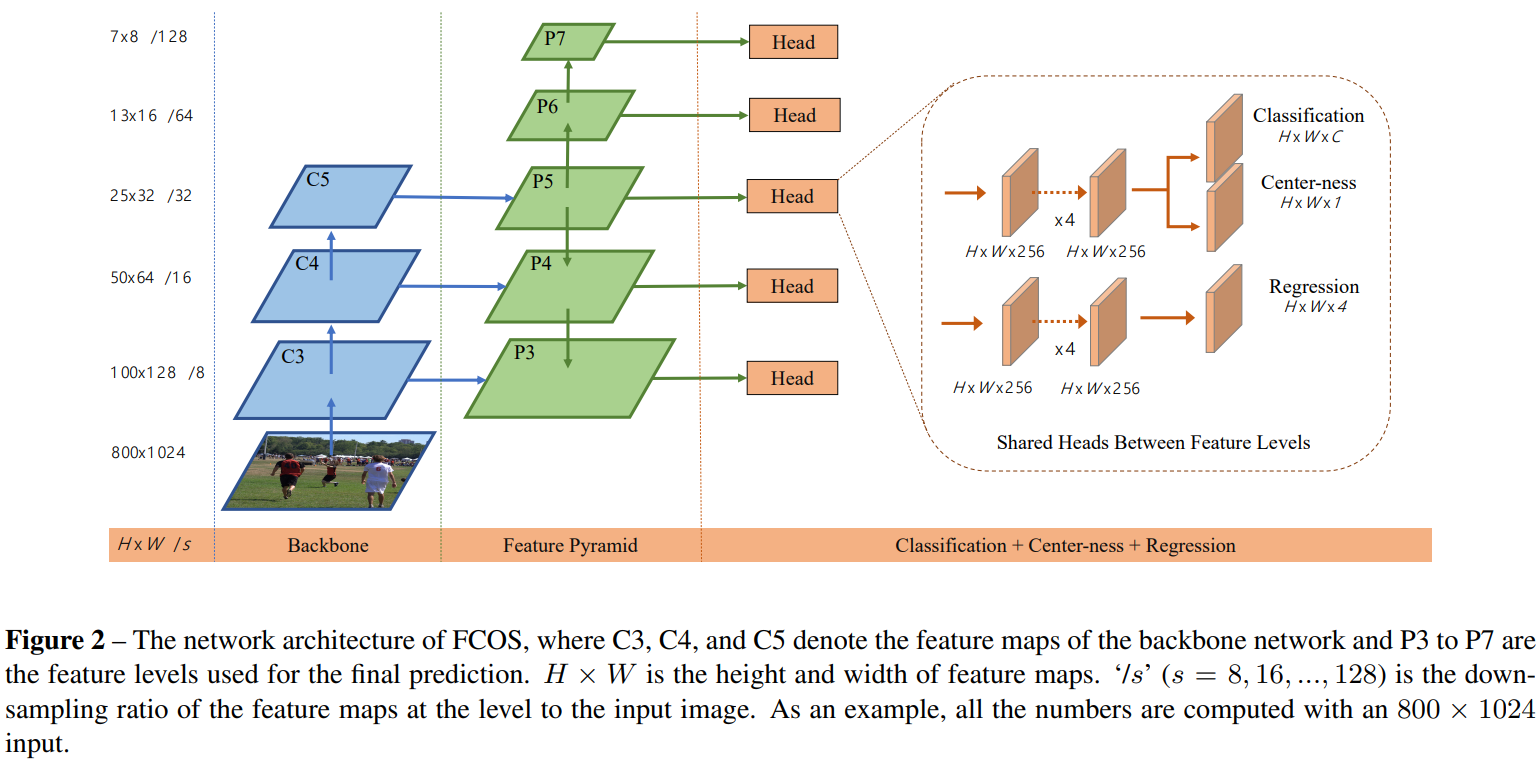

与FPN相似，本文在不同层次的feature map上进行不同尺寸的目标检测。利用feature map的五个层次{P3,P4,P5,P6,P7}。P3,P4,P5由backbone的C3,C4,C5后接1x1的卷积得到。 如figure 2所示，P6,P7在分别在P5,P6上设置stride 为2并增加卷积层得到。最终，P3,P4,P5,P6,P7的stride分别为8,16,32,64,128。

不同于基于anchor的检测器，在不同层的feature map上应用不同尺寸的anchor，本文直接限制边界框回归的范围。首先计算出所有层上每个位置对应的回归目标，l*,t*,r*,b*，若一个位置满足下列两个条件则将其认定为负样本，也没有进行回归的意义了。max(l*,t*,r*,b*)>mi或者max(l*,t*,r*,b*)<mi-1。mi代表feature level i需要回归的最大距离。本文，m2~m7分别设置为0,64,128,256,512及∞。由于不同的目标放置在不同的feature level中，而且，大部分重叠发生在相似大小的目标之间，因此通过多层次预测可以有效移除模糊样本，进而将基于FCN的检测器提高到与基于锚的检测器相同的水平。

我们在不同的特征级别之间共享头部，不仅使检测器参数有效，而且提高了检测性能。然而，不同层的feature level需要回归指定大小的回归框。如P3的范围为[0,63]，P4的为[64,128]。因此，对于不同的feature level使用相同的head这是不合理的。因此，本文并不使用标准的exp(x)，而是增加了一个训练参数si，基于exp(si x)根据Pi进行自动调整。

3 Center-ness for FCOS

另外为了进一步降低目标的误检，作者引入了Center-ness层。

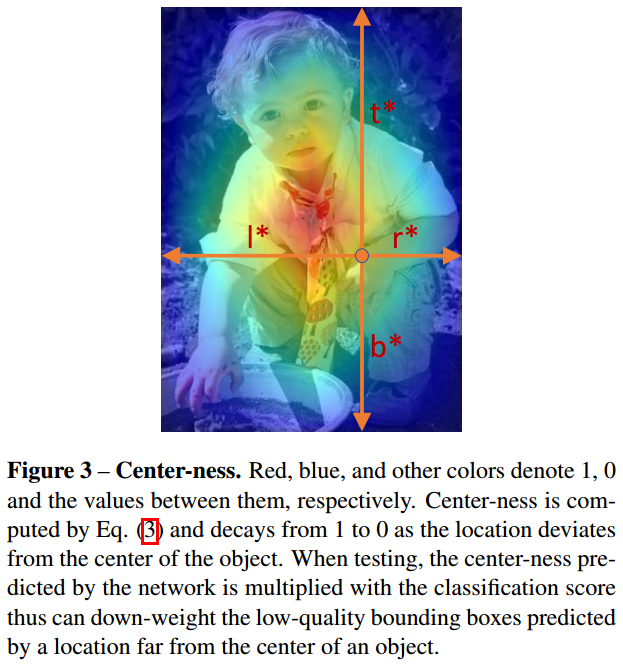

在进行多层次预测后，FCOS仍与基于anchor的检测器的性能存在一定差距。这是由于距离目标中心较远的位置预测出大量低质量的边框造成的。本文在不引进参数的情况下来抑制低质量的边框。平行于分类分支增加了一个1维的分支， 用于预测位位置的"center-ness"如该位置到目标物中心位置的距离。如figure 2所示，给定一个回归目标t*,l*,r*,b*，center-ness的回归定义如下所示，从公式可见最中心的点的centerness为1，距离越远的点，centerness的值越小。

这里用开根的作用是降低center-ness的衰减速度。center-ness的取值范围为0至1，因此使用binary 交叉熵损失进行训练。当进行测试时，通过结合对应的分类分数及多个预测得到的center-ness计算得到分数用于对检测的边框进行排序。因此，center-ness可以降低距离目标中心较远预测框的权重。虽然其更高的概率值，但仍可能会被NMS干掉。对比基于anchor的检测器设置两个IoU的阈值用于对anchor进行标记，center-ness可以看作是soft threshold。在网络训练时进行学习，并不需要花费时间及经历进行微调。同时本文方法可以将任意落入ground box的位置看作为正样本，因此，可以尽可能的利用正样本用于回归。

训练的时候，使用Binary CrossEntropy Loss。

在inference阶段，网络前向之后，将该Center-ness的值与classification的输出值相乘，这样距离中心远的预测框的score会变小，从而一批误检框在NMS阶段更有可能被过滤掉，提高识别准确度。

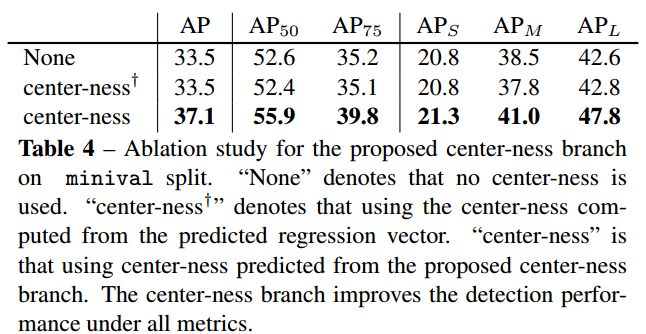

这里，作者也对比了使用center-ness的效果，结果如下表所示，其中center-ness+，代表的是在检测分支上直接进行中心点的预测，而不是在分类上增加一个分支。结果可以发现在检测分支进行直接预测的结果并没有原来的好，在分类分支增加了center-ness，mAP可以提高大约3个点左右。另外作者也进行了实验，如果center-ness预测的全部都对的情况下（理想情况），mAP可以达到42.1%的准确率，说明其实center-ness还是有提升空间的，所以作者进一步进行了实验，将center-ness加深，结果显示mAP从36.6%提高到了36.8%。

与RetinaNet的不同

因为FCOS的模型结构和RetinaNet非常相似，作者在论文中也提到backbone阶段的超参数和后处理部分都和RetinaNet完全一样，因此这里列举一下FCOS和RetinaNet的不同来帮助理解。

1.模型结构的不同

• 因为回归目标l*,t*,r*,b*永远是正的，FCOS的回归分支最终输出多做了一步exp操作
• 分类和回归分支最后一层卷积核数量分别由94和920变成4和20
• FCOS增加了一个centerness分支，和分类分支共享参数。不同的是最后一个卷积核数量是1，然后reshape再接一个sigmoid激活函数
• Forward时，__build_anchors函数变成了__build_locations，其实只是把3种大小*3种比例的anchor变成比例和大小都为1的anchor
• 回归的target变了，retinanet的是feature-map映射回原图的点对应的anchor的左上和右下坐标与gt的差并分别除以anchor的宽和长，而fcos是映射到原图的点到gt四边的距离
• 在filter步骤做nms之前，fcos对scores乘以了centerness并开平方。然后select top k阶段也对classification_score乘以了centerness并开平方。

2.Loss的不同

• cls_loss都是用的focal_loss，参数也一样。只有一处不同，RetinaNet与gt_box的iou介于0.4到0.5之间的anchor设为ignore不参与计算。而FCOS的feature_map映射回原图的点只有pos和neg之分，没有ignore的
• reg_loss，RetinaNet用的是smooth L1 loss，而FCOS用的是iou loss
• FCOS新增了一条centerness的分支，这一分支的loss用的binary cross entropy

参考链接：
https://blog.csdn.net/Chunfengyanyulove/article/details/95091061
https://www.cnblogs.com/fourmi/p/10771436.html
https://blog.csdn.net/ooooocj/article/details/109364523
