开关电源BOOST升压原理

开关电源BOOST升压原理

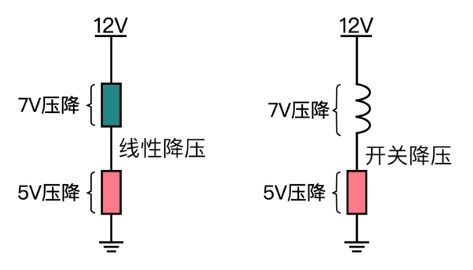

把12伏降到5伏，给他串联一个电阻或者一个电感就可以实现，但如果把5伏升压到12伏，好像就有点难度了。

如果是交流电，我们可以通过变压器升压，但是直流电如何升压呢？

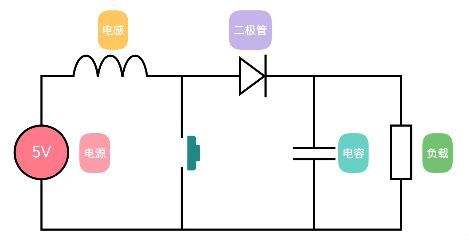

接下来介绍一种电子学中常用的升压方案，这是它的简化原理图，当我们断开开关时，电流顺时针流，因为负载的阻抗比之前大，电感上的电流开始减少，这时候电感为了阻止电流的减少，感应出了这样的电压。

文章相对比较长，字数比较多，大家可以先打开头像关注我，之后慢慢看，///插播一条：我自己在今年年初录制了一套还比较系统的入门单片机教程，想要的同学找我拿就行了免費的，私信我就可以哦~点我头像左下角黑色字体加我也能领取哦。最近比较闲，带做毕设，带学生参加省级或以上比赛///

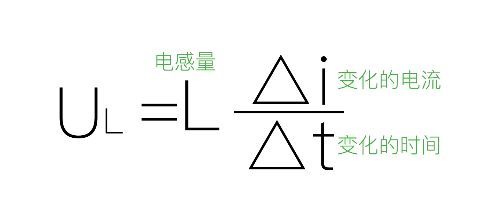

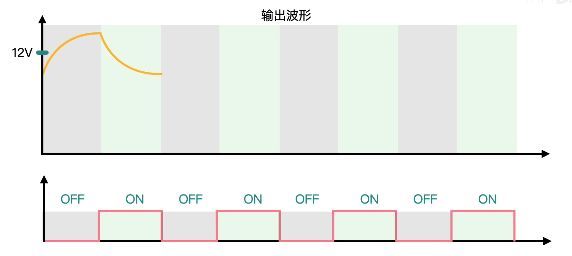

至于电感能感应出多大的电压呢？可以看一下这个公式，因为她和电源方向一致，所以两个电源会叠加，这时候输出的电压就可以接近12伏，此时电源给电容和负载供电，这时候输出的波形是这样的。

当充电一小段时间之后，应立即闭合开关，他不再给电容充电，因为开关就相当于一段导线，可以看作是短路状态，此时电感电流迅速增大，这一段宝贵的时间也给了电感储能的机会，它感应出来的电压是这样的，和电源电压相反，所以输出电压肯定会小于5伏。

但是没关系啊，这时候二极管是截止的，电容里面存储的电只能给负载供电，但这也够负载维持一段时间了，前提是电容的容量不能太小，此时它的波形差不多是这个样子，不能负载的电压降下去，开关又断开了，开始了新一轮的充电，以此往复，我们就可以把电压升上去。

他最后的平均电压就能接近12伏了，在实际电子电路中，都是晶体管控制电路的开关，因为它一秒内就可以开关上万次，还有一个很重要的问题，那就是怎么确定这个电路的占空比，所谓占空比就是开关闭合的时间和整个周期的比值。

对单片机感兴趣的朋友可以找我，我录制了一些关于单片机的入门教程，有需要的童鞋找我拿就行，免费的，私信我“林老师”就可以拿～点击打开我的头像就能领取

比如有一个时间闭合，三个时间段开，那么它的占空比就是25%，在连续模式下，它的输出电压和占空比有关系，通过输出电压的计算公式，把我们已知的带进去，求出它的占空比为7/12，也就是需要晶体管在7个时间内壁和5个时间内截止，才能把电压升到12伏。

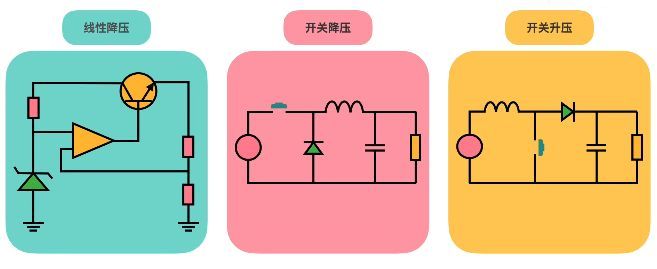

但是他只是把电压升上去了，电流肯定会降低的，因为功率是不能上升的，对应的电压上升多少倍，相应的电流就要下降多少倍，如果输入电流为2A，在不考虑损耗情况下，输出电流最大也只能达到0.83A，这就是我们迄今讲过的三种电源变换电路，不知道你能理解几个呢？如果你觉得这个视频还可以，别忘了帮我点个赞。

好了，这期就到这里了，觉得对屏幕前的你有帮助的麻烦一键三连
