火线，零线，地线，你知道这三根线的作用是什么吗？

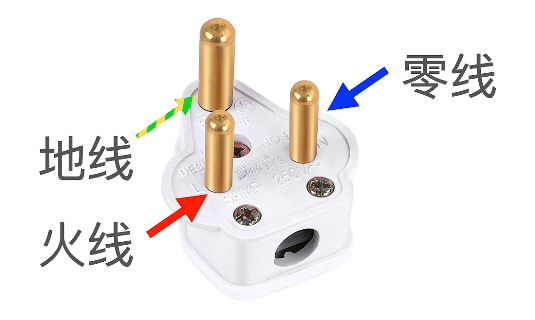

一个三角插头，由它的火线，零线，地线，那你知道这三根线的作用是什么吗？还有你知道这三根线最终流向了哪里吗？

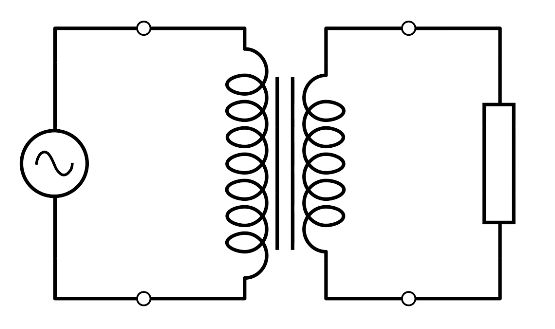

要弄清楚这个问题，我们需要从220伏交流电的源头说起，220伏交流电的源头是变压器的二次侧，所谓二次测试变压器的输出端，为了方便，我们用这个符号代表变压器的二次侧，在我小时候错误的认知中，我认为线路是这样连接的。

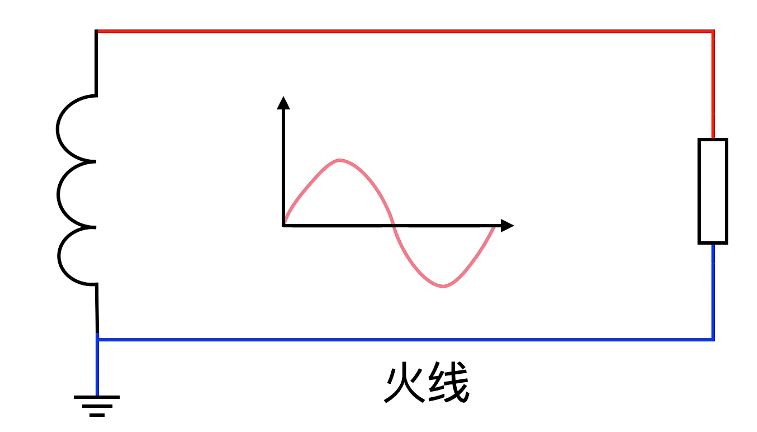

变压器的一端是火线，一端是零线，反映在这张图中，红线就是火线，蓝线就是零线，但是后来一想不对呀，这可是交流电，它的电压方向一直是变化的，当正半周期流过时，红线是火线，但当交流电负半周期流过时，蓝线，这不就成了火线了吗？

文章相对比较长，字数比较多，大家可以先打开头像关注我，之后慢慢看，///插播一条：我自己在今年年初录制了一套还比较系统的入门单片机教程，想要的同学找我拿就行了免費的，私信我就可以哦~点我头像左下角黑色字体加我也能领取哦。最近比较闲，带做毕设，带学生参加省级或以上比赛///

这种情况怎么区分火线零线呢？实际上这种情况是区分不出来火线还是零线的，在实际接线中，一般会在变压器的中性点引出一根线接入大地，中性点是变压器三个线圈的公共点，我们用的是居民用电，只需要用到其中一个线圈就可以了。

接入大地就是把公共点接入我们的地球，这样就有了电位参考，几乎任何时候蓝线的电位都和大地是一样的，我们规定大地为零电位，那么这根蓝线的电位也就是零，知道了零线，火线就很容易理解了，在变压器线圈另外一段引出的线就是火线。

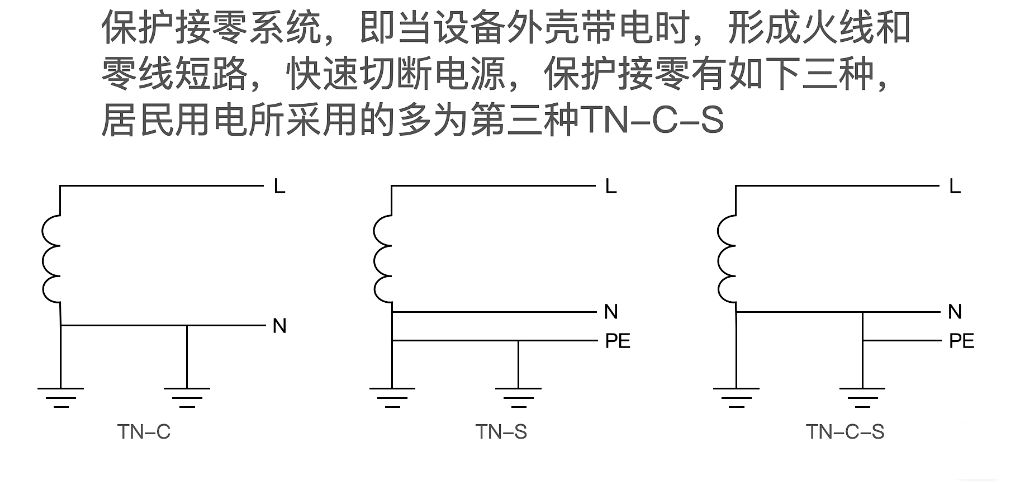

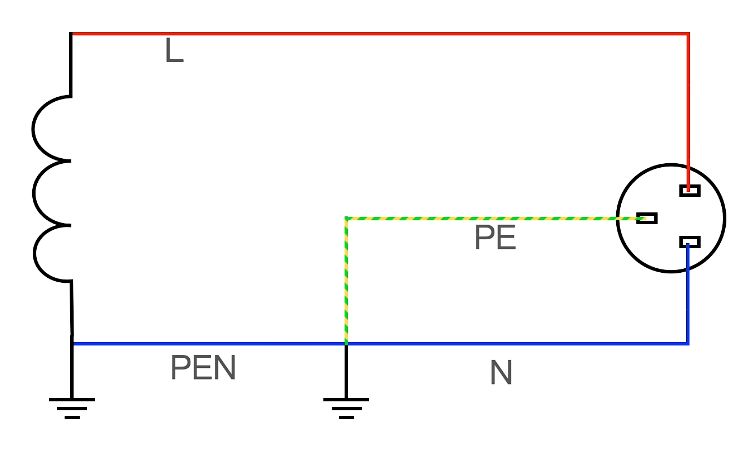

那么问题来了，地线接的是哪一个呢？要想搞懂这个问题，我们需要知道这些线是如何进入我们家里的插座的，零线在进入社区时，一般会进行重复接地，重复接地的目的是为了保证线路进入我们社区的零线电位依然为零，在零线重复接地之后，它会一分为二，这两根线分别叫做PE线和N线。

PE线是Protect Earthing的首字母缩写，它就是我们插座的第三个角，也就是我们所说的地线，这个地线其实是直接接的零线，并不是只埋在了大地里面，N是Neutral的首字母缩写，意思是中性的。

因为它的电位保持不变，所以这根线的正规叫法就是叫中性线，我们一般叫它零线，而这一段PEN的意思则可以叫做保护中性线，L就很好理解了，它是life的首字母缩写，代表火线，最后说一个大多数人疑惑的问题，地线是怎么避免我们触电的？

对单片机感兴趣的朋友可以找我，我录制了一些关于单片机的入门教程，有需要的童鞋找我拿就行，免费的，私信我“林老师”就可以拿～点击打开我的头像就能领取

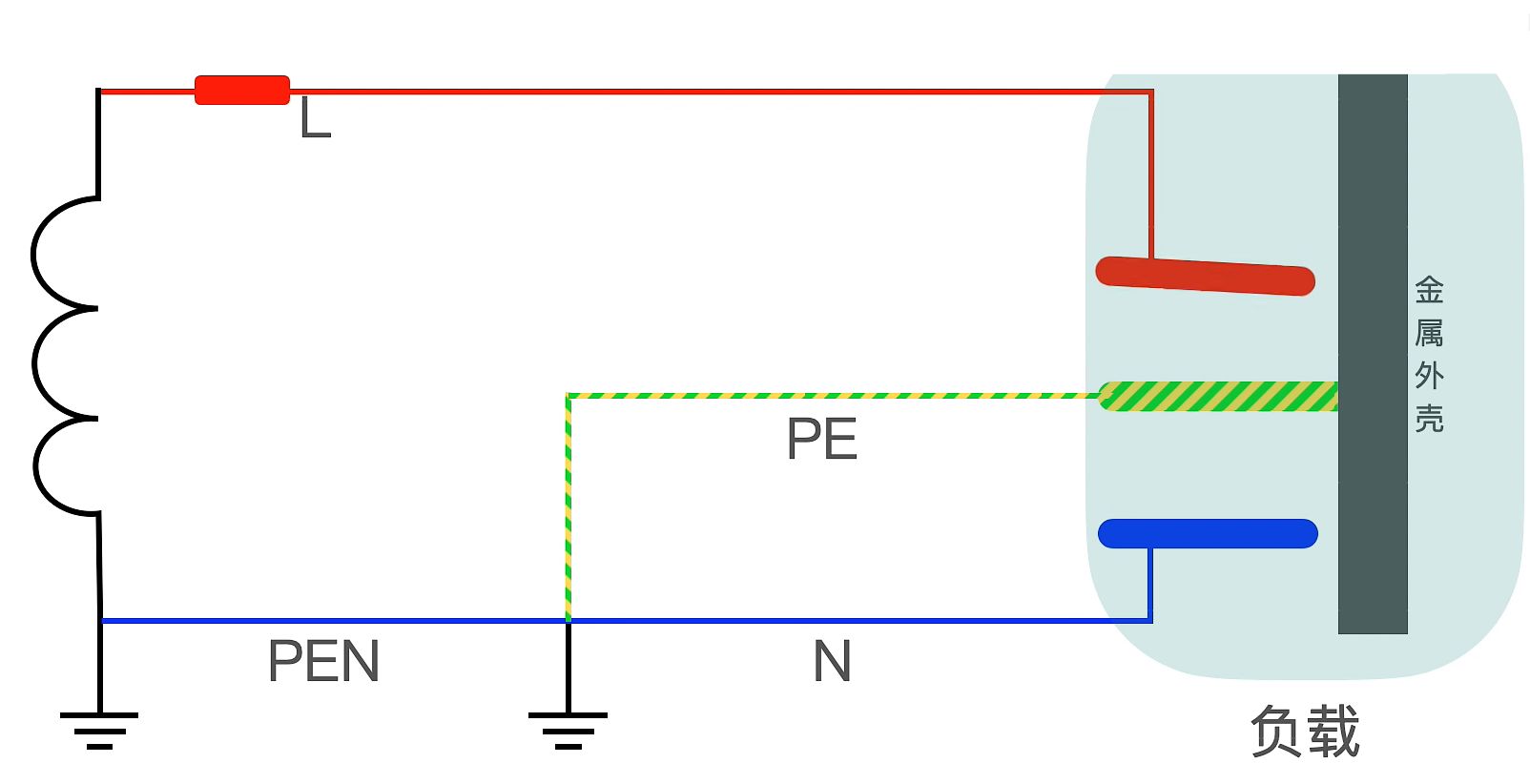

地线接的是设备的外壳，正常的情况下火线是接触不到外壳的，但是如果设备进水或者油污这些把火线和外壳接触在了一起，这样就相当于火线和零线发生了短路，短路之后会产生很大的电流，这时候家里的断路器就会马上断开，避免人体接触外壳触电。

这时候我们如果去闭合断路器，它还会立马断开，这时候我们应该让维修师傅移除故障点，还有就算没有断路器，通常也不会电到人，因为火线和外壳接触之后，电位和大地保持一致，而我们人体和大地的电位也是一样的，这样外壳和大地之间就不会形成电势差，所以我们不会触电。

好了，这期就到这里了，觉得对屏幕前的你有帮助的麻烦一键三连
