C++-FFmpeg-(5)-2-h264-概念与名词:宏块-I-P-B帧；参数设置:ABR、CQP、CBR、CRF；码流:SPS-PPS

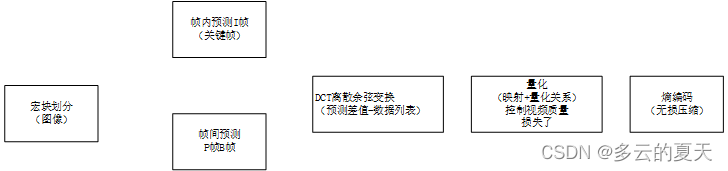

1.h264预测流程
  1.1宏块的划分
  1.2帧内预测-帧间预测
  1.3DCT离散余弦变换
  1.4量化
2.参数设置
  2.1Ultrafast最快和zerolatency
  2.2预设编码器
  2.3ABR、CQP
  2.4CBR恒定比特率_CRF恒定速率因子
3.码流



1.h264预测流程

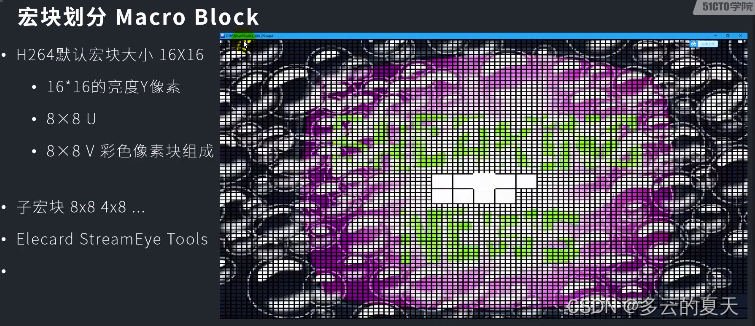

 1.1宏块划分：
跟卷积核的概念一样。

1.2帧内预测

独立解码，压缩率低

残差:

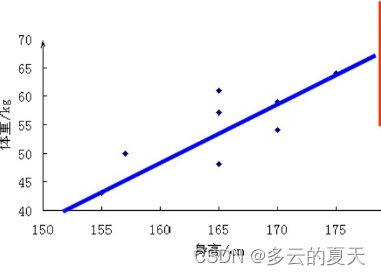

从散点图看，样本点散布在某一条直线的附近，而不是在一条直线上，所以不能用一次函数y=bx+a描述它们的关系。


误差和残差的区别

1、误差是测量测得的量值减去参考量值。测得的量值简称测得值，,代表测量结果的量值。所谓参考量值，一般由量的真值或约定量值来表示。 对于测量而言，人们往往把一个量在被观测时，其本身所具有的真实大小认为是被测量的真值。

2、残差在数理统计中是指实际观察值与估计值(拟合值)之间的差。"残差"蕴含了有关模型基本假设的重要信息。如果回归模型正确的话， 我们可以将残差看作误差的观测值。

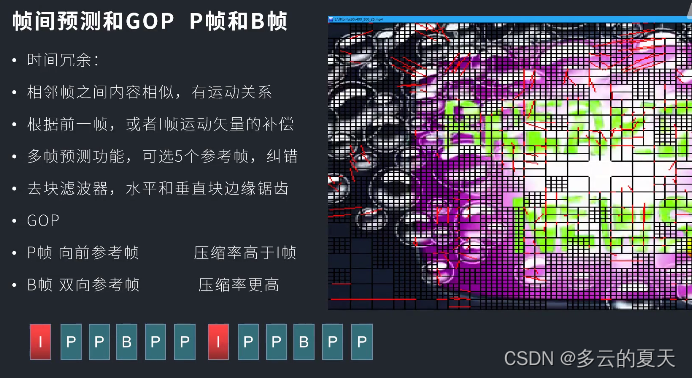

1.3帧间预测

● I帧即Intra-coded picture（帧内编码图像帧），不参考其他图像帧，只利用本帧的信息进行编码。
● P帧即Predictive-coded Picture（预测编码图像帧），利用之前的I帧或P帧，采用运动预测的方式进行帧间预测编码。
● B帧即Bidirectionally predicted picture（双向预测编码图像帧)，提供最高的压缩比，它既需要之前的图像帧(I帧或P帧)，也需要后来的图像帧(P帧)，采用运动预测的方式进行帧间双向预测编码。

  在视频编码序列中，GOP即Group of picture（图像组），指两个I帧之间的距离，Reference（参考周期）指两个P帧之间的距离（如下图3.1）。一个I帧所占用的字节数大于一个P帧，一个P帧所占用的字节数大于一个B帧。

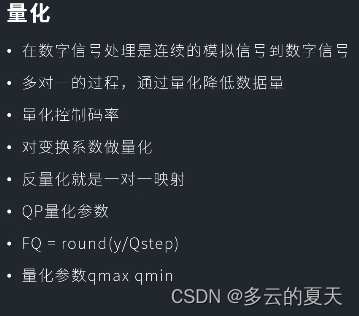

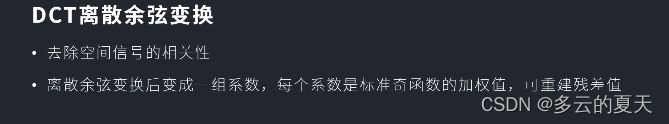

1.4DCT离散余弦变换+量化+熵编码

拿到了差值数据 模拟， 产生一组残值。

2.参数设置
   2.1Ultrafast最快和zerolatency


//找到编码器
 auto codec=avcodec_find_encoder(codec_id);
//上下文 分配空间+设定参数 宽、高、帧时间戳、格式、线程
 auto c=avcodec_alloc_context3(codec);
 c->width=400;
 c->height=300;
 c->time_base={1,25};
 c->fmt=AV_PIX_FMT_YUV420P;
 c->thread_count=16;

//设置编码器参数
 c->max_b_frame=0;                                          //b帧设为0，降低延时，增大空间
 int opt_re=av_opt_set(c->priv_data,"preset","ultrafast",0);//最快速度
 opt_re=av_opt_set(c->priv_data,"tune","zerolatency",0);    //零延时

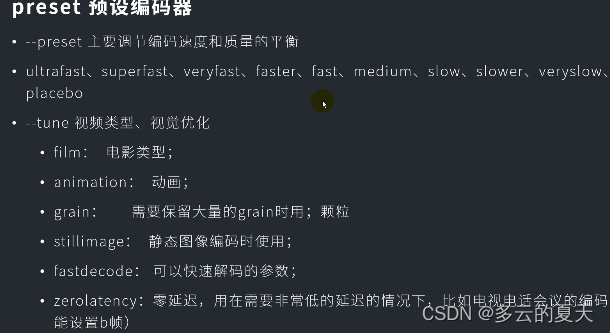

   2.2预设编码器

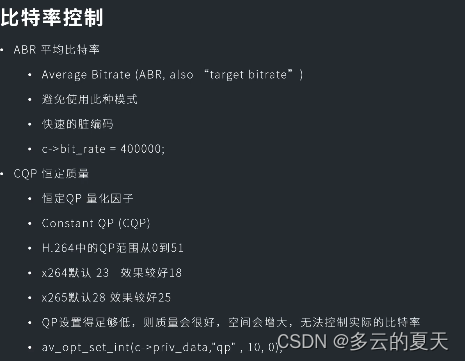

2.3ABR、CQP

    视频频码率：  一般指比特率，是表示单位时间内传送比特的数目。
    1S视频数据是多少字节，8比特1字节，比特率就字节数*8。
    CQP(Constant QP)：恒定QP(Quantization Parameter)。
    CRF(Constant Rate Factor)/CQF(Constant Quality Factor)：恒定质量因子。
     ABR(Average Bitrate)：指定平均码率。
   CBR(Constant Bitrate)：恒定码率，相对的是可变码率(VBR, Variable Bitrate)。
    VBV(Video Buffering Verifier)：视频缓冲校验。


CBR（固定比特率）

Constant BitRate的缩写，意思是恒定（固定）比特率，指文件每秒钟的码率是固定不变的。CBR的特点是码率平稳，固定码流控制可以减少网络抖动的影响，不大起大落，适合网络直播。

VBR（动态比特率）

Variable BitRate的缩写，意思是可变比特率，指文件每秒钟的码率是可以变化的。VBR的特点是码率波动起伏较大，但总体省空间，主要用来存储。网络条件非常好的情况下也是可以用的。

ABR（平均比特率，CBR和VBR的折衷）
average bitrate的缩写，ABR编码平均比特率，是VBR的一种插值参数。Lame针对CBR不佳的文件体积比和VBR生成文件大小不定的特点独创了这种编码模式。ABR也 被称为“Safe VBR”，它是在指定的平均Bitrate内，以每50帧（30帧约1秒）为一段，低频和不敏感频率使用相对低的流量，高频和大动态表现时使用高流量。

H264 0-51 0，不算，无损压缩 越大效果越差。数字越大，压缩率越高。


 //1. ABR 平均比特率
 int br = 400000;  //400kb
 c->bit_rate=br;
  //2.CQP 恒定质量 H.264中的QP范围从0到51
    // x264默认 23   效果较好18
    // x265默认28 效果较好25
 av_opt_set_int(c->priv_data,"qp",51,0);

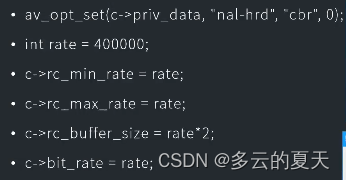

2.4CBR恒定比特率_CRF恒定速率因子


    可用于直播和点播流的最常见编码参数之一是比特率控制，它决定了编码器如何分配文件中的编码音频和视频数据。常见的方法有三种：恒定比特率编码（CBR）、可变比特率编码（VBR）和约束可变比特率编码（CVBR）。
CBR:编码器在文件的持续时间内保持恒定的比特率，不会因视频的复杂性或运动而变化。

VBR:

CVBR:本质上，您是在告诉编码器在视频文件的持续时间内平均为 2 Mbps，但在任何情况下都不能让视频比特率超过 4 Mbps。

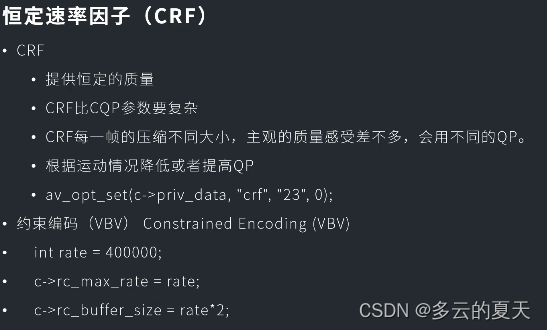

 恒定速率因子(CRF,Constant Rate Factor)是一种编码模式,可以向上或向下调整文件数据速率以达到选定的质量级别,而不是特定的数据速率。CRF可以用于保持整个视频流质量恒定。

   ///1. 恒定速率因子（CRF）
  av_opt_set_int(c->priv_data, "crf", 23, 0);

  ///2. 约束编码（VBV） Constrained Encoding (VBV)
  av_opt_set_int(c->priv_data, "crf", 23, 0);
  c->rc_max_rate = br;
  c->rc_buffer_size = br * 2;

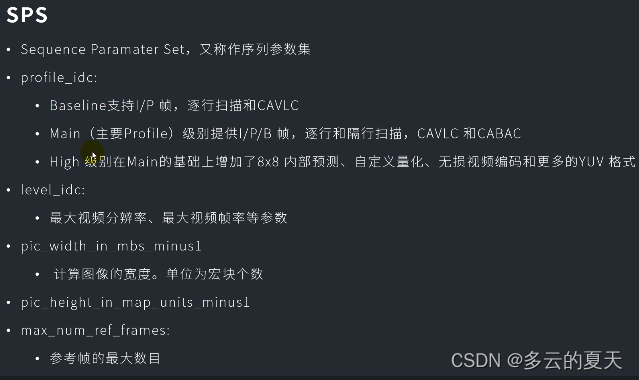

 3.码流NALU SPS PPS IDR帧


sps：7，作用

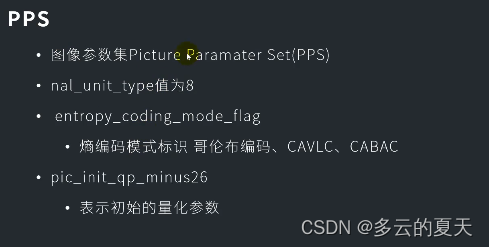

pps：8，
CAVLC:   变长编码方式   熵编码-无损压缩
CABAC：算术编码方式

//1.AVFrame  分配空间+参数设置+数据区赋值YUV402P 250帧 10s的视频
auto frame=av_frame_alloc();
frame->width=c->width;
frame->height=c->height;
frame->format=c->pix_fmt;
re=av_frame_get_buffer(frame,0);
for(int i=0;i<250;i++)
{
  for(int x=0;x<frame->height;x++)//y
  {
     for(int y=0;y<frame->width;y++)
     {
        frame->data[0][y*frame->linesize[0]+x]=x+y+i*3;
     }

  }
  for(int x=0;x<frame->height/2;x++)//u v
  {
    for(int y=0;y<frame->width/2;y++)
     {
        frame->data[1][y*frame->linesize[1]+x]=128+x+y+i*3;
        frame->data[2][y*frame->linesize[2]+x]=64+x+y+i*3;
     }
  }
}
//2.AVFrame ->AVPackage  发送压缩
auto pkt = av_packet_alloc();
re= avcodec_send_frame(c,frame);
while(re>=0)
{
    re=avcodec_receive_packet(c,pkt);              //成对出现发送压缩
    av_packet_unref(pkt);                          //       接收释放

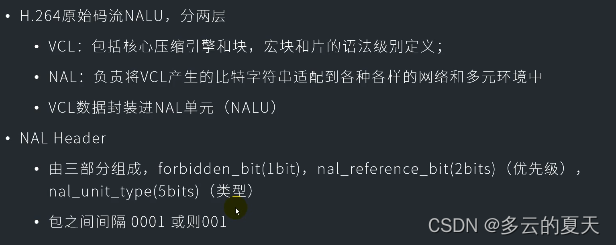

    /// 分析NALU
            /// 一个AVPacket中包含多个NALU 以0001间隔，多个是以001间隔
            /    0001[NAL_HEAD]
              [NAL_HEAD]
            //1个字节 orbidden_bit(1bit)，nal_reference_bit(2bits)（优先级），
            /// nal_unit_type(5bits)
            ///    1：非IDR图像中不采用数据划分的片段
            ///    5：IDR图像的片段
            ///    6：补充增强信息(SEI)
            ///    7：序列参数集 / SPS
            ///    8：图像参数集 / PPS

            int nal_unit_type = 0;
            unsigned char nal_head = *(pkt->data + 4);   //+4 去掉开头的0001
            nal_unit_type = nal_head & 0x1f;//取后五位 0001 1111
            cout << nal_unit_type << " " << flush;
            for (int i = 4; i < pkt->size - 4; i++) //一个data中由多条nalu
            {
                if (pkt->data[i] == 0 &&
                    pkt->data[i + 1] == 0 &&
                    pkt->data[i + 2] == 1) {   ///001
                    nal_unit_type = pkt->data[i + 3] & 0x1f;
                    cout << "(" << nal_unit_type << ")" << flush;
                }
            }






}
av_packet_free(&pkt);
