实验一：
新建工程asm_test3.Uv2, 新建文件asm_test3.s 实现如下功能：先将R1中的低16位传送给R2的高16位，再将R2中的高8位数据传送到R3中的低8位中。
代码：
AREA test2,CODE,READONLY
ENTRY
start
MOV R1, #0xff
MOV R2, R1, LSL #0x10;R1的低16位传送给R2的高16位
MOV R3, R2, LSR #0x14;R2的高8位传送给R3的低8位
NOP
END心得：
1、立即数范围0-255，6789H表示十六进制常数
2、循环移位：循环左移时移出的位不仅要进CF，而且还要补空出的位
3、检测立即数是否有效的方法：
4、算术左移和逻辑左移在右边空出的位上填0
5、算术右移时，左边空出的位上填符号位（1表示负数，0表示正数），逻辑右移时，左边空出的位上填0。
实验二：
实现求和运算：1+2+3+4+5+…+100
代码：
AREA TEST3,CODE,READONLY
ENTRY
start
MOV R0, #0
MOV R1, #0
MOV R2, #0
loop
ADD R1, R1, #1
;next value in the register R1:R1_next = R1 + 1
ADD R0, R0, R1
;R0 += R1
SUBS R2, R1, #100
;R1 is Variable for controling the cycle
BNE loop
END心得：

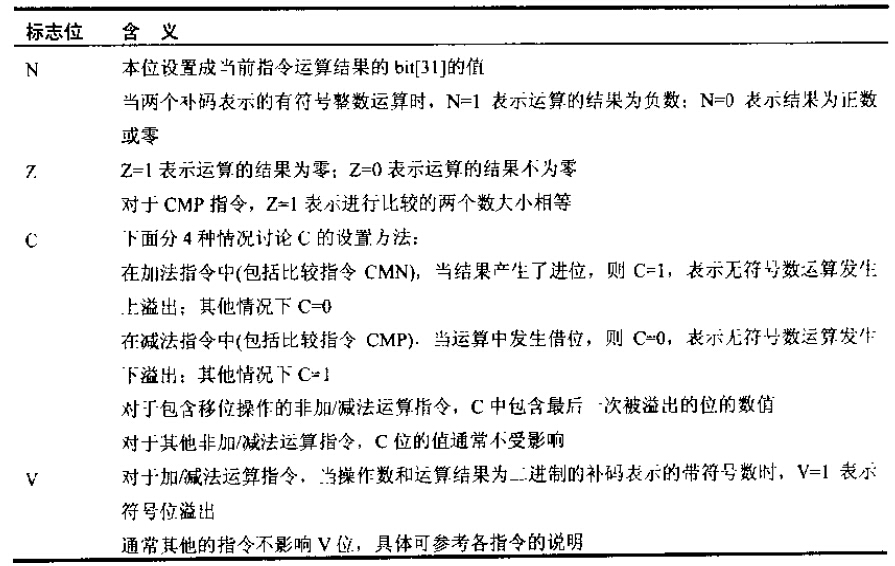

1、关于算术运算如何影响CPSR的条件标志位需要知道CPSR里的条件标志位的含义，如下图：
2、如何根据算术运算的结果来使用条件码，需要知道条件码与CPSR的条件标志位的映射关系，如下图：
3、当有后缀S时，这些指令根据结果更新标志N和Z，在计算Operand2时更新标志C，不影响标志V。
实验三：
新建工程test4.uvproj, 在asm_test4.S文件中依次实现如下功能：
1、使用MOV、ADD指令实现：R8 = R3 = X + Y
2、使用MOV、SUB、LSL指令实现：R5 = 0x5FFFFFF8 - R8 * 8
3、使用CMP指令判断(5*Y/2)>(2*X)吗？若大于则R5 = R5 & 0xFFFF0000，否则R5 = R5|0x000000FF
4、使用TST指令测试R5的bit23是否为1，若是则将bit6位清零(使用BIC指令)
代码（version1）：
X
EQU
11
; 定义X的值为11
Y
EQU
8
; 定义Y的值为8
BIT23
EQU
(1<<23)
; 定义BIT23的值为0x00800000
AREA
test4,
CODE, READONLY
;声明代码段test4
ENTRY
;标识程序入口
CODE32
;申明32位arm指令
start
; 使用MOV、ADD指令实现：R8 = R3 = X + Y
MOV R1, #X
;R1 = X, if X = 1
MOV R2, #Y
;R2 = Y, if Y = 2
ADD R3, R1, R2
;R3 = X + Y, if R3 = 3
MOV R8, R3
;R8 = R3, if R8 = 3
; 使用MVN、SUB指令实现：R5 = 0x5FFFFFF8 - R8 * 8
MVN R5, #0xA0000007
SUB R5, R5, R8, LSL #3 ;if R5 = 0x5FFFFFF8 - R8 * 8
; 使用CMP指令判断(5*Y/2)>(2*X)吗？若大于则R5 = R5&0xFFFF0000，否则R5 = R5|0x000000FF
MOV R2, R2, ASR #1
;if Y / 2
ADD R2, R2, R2, LSL #2
;if R2 = Y + 4 * Y
MOV R1, R1, LSL #1
;if R1 = 2*X
CMPHI R2, R1
;unsigned >
BNE CALLA
ORR R5, R5, #0x000000FF
;
R5 = R5|0x000000FF
CALLA
MOV R4, #0xFF000000
ORR R4, R4, #0x00FF0000;R4 = 0xFFFF0000
AND R5, R5, R4
;
R5 = R5 & 0xFFFF0000
; 使用TST指令测试R5的bit23是否为1，若是则将bit6位清零(使用BIC指令)
TST R5, #0x00800000
;if bit23 = 1
BNE CALLB
CALLB
BIC R5, #0x00000040
;bit6 = 0
END代码（version2）：
X
EQU
11
; 定义X的值为11
Y
EQU
8
; 定义Y的值为8
BIT23
EQU
(1<<23)
; 定义BIT23的值为0x00800000
AREA
test2,CODE,READONLY ; 声明代码段test2
ENTRY
; 标识程序入口
CODE32
; 声明32位ARM指令
START
; 使用MOV、ADD指令实现：R8 = R3 = X + Y
MOV
R0,#X
; R0 <= X，X的值必须是有效立即数
MOV
R1,#Y
; R1 <= Y，Y的值必须是有效立即数
ADD
R3,R0,R1
; 即是R3 = X + Y
MOV
R8,R3
; R8 <= R3
; 使用MVN、SUB指令实现：R5 = 0x5FFFFFF8 - R8 * 8
MVN
R0,#0xA0000007
; 0xA0000007的反码为0x5FFFFFF8
SUB
R5,R0,R8,LSL #3
; R8左移3位，结果即是 R8 * 8
; 使用CMP指令判断(5*Y/2)>(2*X)吗？若大于则R5 = R5&0xFFFF0000，否则R5 = R5|0x000000FF
MOV
R0,#Y
ADD
R0,R0,R0,LSL #2
; 计算R0 = Y + 4*Y = 5*Y
MOV
R0,R0,LSR #1
; 计算R0 = 5*Y/2
MOV
R1,#X
MOV
R1,R1,LSL #1
; 计算R1 = 2*X
CMP
R0,R1
; 比较R0和R1，即(5*Y/2)和(2*X)进行比较
LDRHI
R2,=0xFFFF0000
; 若(5*Y/2)>(2*X)，则R2 <= 0xFFFF0000
ANDHI
R5,R5,R2
; 若(5*Y/2)>(2*X)，则R5 = R5&R2
ORRLS
R5,R5,#0x000000FF
; 若(5*Y/2)≤(2*X)，则R5 = R5|0x000000FF
; 使用TST指令测试R5的bit23是否为1，若是则将bit6位清零(使用BIC指令)
TST
R5,#BIT23
BICNE
R5,R5,#0x00000040
B
START
END 心得：
1、除2的n次方幂运算都可以 转换位向右移n位的运算
2、乘运算都可以 转换为加运算和向左移n位的复合运算
3、跳转指令通常会和比较指令或算术逻辑运算指令组合使用，而跳转的策略由编程者自己灵活决定，基本原则是根据CPSR里的条件标志位来决策
4、跳转的范围-32MB到32MB
5、指令TST与AND的区别是不保存运算结果，只影响条件标识位，如果它测试的位全都是1时，标志位Z=1，这时条件码EQ将被判断为真，否则标志位Z=0，这时条件码NE将被判断为真
6、指令条件执行方式能减少汇编指令，可以提高程序的执行效率，因为在条件判断为真时，指令才执行，可以实现C语言里的if else结构，比如代码段
CMP
R0,R1
; 比较R0和R1，即(5*Y/2)和(2*X)进行比较
LDRHI
R2,=0xFFFF0000
; 若(5*Y/2)>(2*X)，则R2 <= 0xFFFF0000
ANDHI
R5,R5,R2
; 若(5*Y/2)>(2*X)，则R5 = R5&R2
ORRLS
R5,R5,#0x000000FF
; 若(5*Y/2)≤(2*X)，则R5 = R5|0x000000FF它实现的一个if else结构，对应的伪代码是
if (5*Y/2)>(2*X)
then
R5 = R5 & 0xFFFF0000
else
R5 = R5|0x000000FF7、关于常量，十进制，比如1、10；十六进制，比如0xff；n进制，形式n-XXX，比如8进制数8-587；字符常量，‘a’、’t’;字符串常量，“cdft123”; 逻辑常量{TURE}，{FALSE}
