前言

位运算的特点是运算单元是位，一个位的变化不会对旁边位产生影响。

逻辑运算指令

逻辑运算指令是位运算指令的子集，逻辑运算指的就是位运算指令中的与或非
ALU是算术逻辑单元，之前我们已经写了汇编之算术运算指令这篇博文，已经研究了“运算”，现在我们来研究“逻辑”。所谓的硬件控制，其实也就是控制这几个逻辑运算指令。

逻辑运算指令的通用格式是

AND/OR/XOR/TEST mem/reg，mem/reg/imm

(imm表示立即数寻址）

逻辑运算指令都是按位进行操作的，其中
NOT指令执行后不影响任何标志位，其他指令执行后，标志位CF和OF一定是0；而SF、ZF和PF位则根据运算结果设置；AF位无定义。
换句话说，5个逻辑运算指令中只有NOT不影响标志位

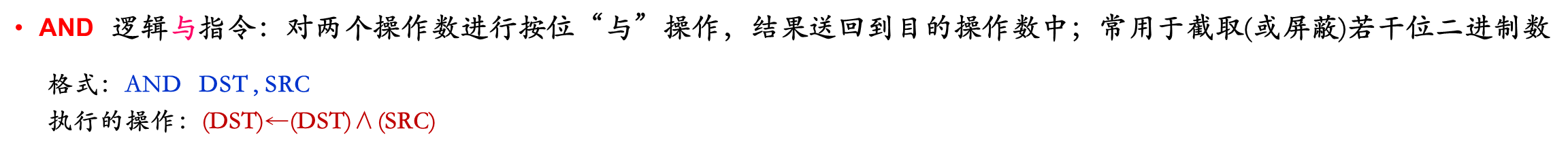

AND

常用于截取或屏蔽若干位二进制数
屏蔽——强行置0
如果要将一个数的第0，3，5位置零，只需要把这个数和1101 0110做AND即可

OR

可用于组合成某个字，或将某位置置1

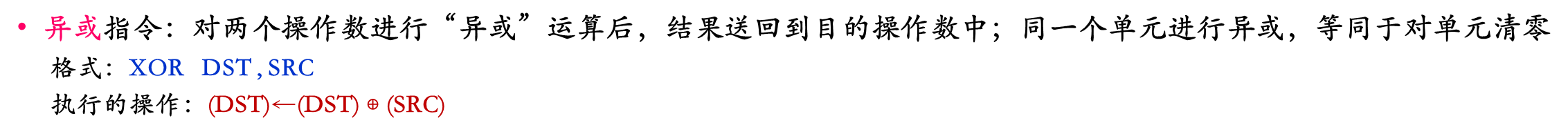

XOR

同一个单元进行异或，相当于对单元清零

AND、OR和XOR

都是将结果回送给原操作数

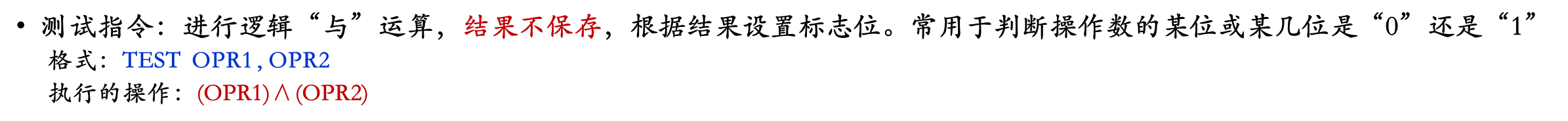

TEST

TEST和AND的区别就是TEST的结果不回送，根据结果设置标志位。
想想

SUB-CMP
AND-TEST

是不是挺类似的？可以类比记忆

TEST常用于判断操作数的某位或某几位是“0”还是“1”
看一个例子

TEST AL，01H
TEST AL，80H

第一句，TEST AL，01H
可以用于判断最低位是否为0
如果最低位是0，那么结果全0，这时可以用零标志位ZF判断，如果ZF=1，说明结果等于0，也就是说AL的最低位是0
如果最低位是1，那么结果是0000 0001，这是零标志位ZF=0，我们看到零标志位ZF=0，就能知道AL的最低位是1
根据最低位的0或1，可判断这个数的奇偶性，所以TEST也有判断奇偶的功能。
第二句，TEST AL，80H
可以用来判断最高位是否为0

类似的，TEST AL，0110 0000可以用来判断第5，6位是不是都是0
如果要你判断1，2，3，5，7位是否都为1，那要怎么做呢？
判断是否都为0是很简单的，直接TEST AL，1010 1110
如果运算结束后ZF=0，那么就说明这些位置全都为0
但是如果要判断都为1，那就比较麻烦，得一个一个判断，先TEST AL，0000 0010，再……
还有一种方法是先取反，然后就变成了判断这些位是否都为0，就比较简单了。

总之，TEST是进行与运算，结果不回送，但根据结果设置标志位。所以可以使用TEST指令，通过观察标志位，判断操作位的某位或某几位是0还是1。

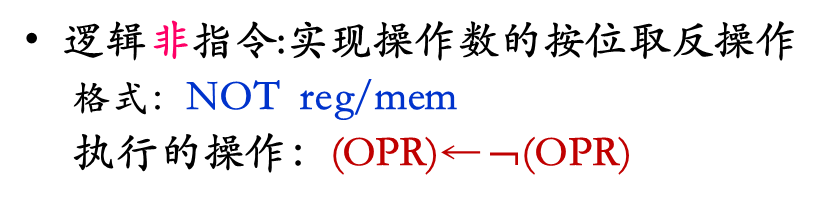

NOT

NOT不同于与或异或，它是单操作数指令。
NOT就是求反，可以与NEG对比一下，他俩有点点像，但更多的是不同，NEG是求补指令，只针对负数。

逻辑运算指令应用实例

MOV AL，1011 1111
AND AL，1111 1100
结果是1011 1100


MOV AL，0100 0011
OR AL，0010 0000
结果是0110 0011
这两句的作用是把AL的第五位置1


MOV AL，0100 0000
TEST AL，1010 1111
结果是全0，说明0，1，2，3，5，7位全部为0

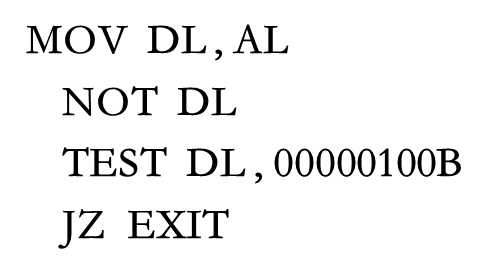

（其实我觉得PPT第一条语句里的040H没必要写成040H，写成40H就行了，它又不是字母开头的，不知道为什么要在前面加0）

整个前三条语句是看DL中的第二位是否为1
但是其实想看DL中的第二位是否为1，直接把DL和0000 0100相TEST就行了，这里的NOT对于判断第二位没什么用，可能加在这是为了迷惑你吧。
TEST的下一步常常是跳转指令，跳转条件是标识位。
第四句，jz exit，是跳到exit的意思
注意汇编中exit不是什么特殊的！exit就是一个自定义的标号。

注意PPT里的是汇编语句，汇编语句中用二进制是需要加B的！

寄存器AX清零

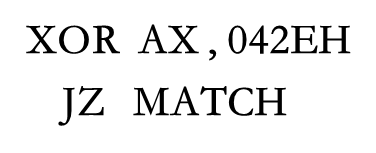

测试两个数是否相等，也就是AX和0100 0010是否相等，相等的话跳转到MATCH

移位指令

移位指令统一的格式：

SAL/SHR/SAR/ROL/ROR/RCL/RCR/SHL reg/mem，1/CL

移位次数可以是1或者CL寄存器的值：为1时二进制数各个数位只移动移位；如果需要移位的次数大于1，必须将移位次数送CL寄存器，再执行移位指令。

设OPR为操作数，OPR可以是mem和reg
移位次数记为CNT

CNT大于一时，要先把CNT存在CL中，再执行SHL OPR，CL

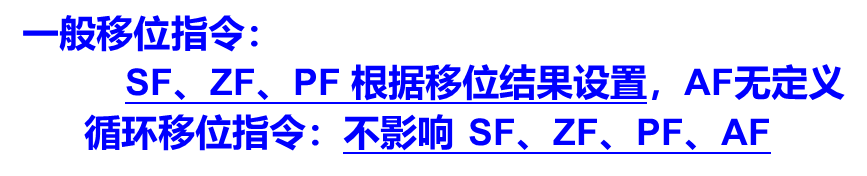

条件标志位：

OF的值的解释有点不清楚，目前来看意思是：最后一次移位后的符号位与最后一次的前一次移位后的符号位不同，OF=1。也就是说，最后一次移位有没有使最高有效位（或者叫符号位）发生变化，如果变化了，那OF就等于1；如果没有变化，那么OF=1.

再提醒一下，计算机中存的都是补码。
没有强调是有/无符号数时，用算数或逻辑移动都行。
移出的位都进入CF

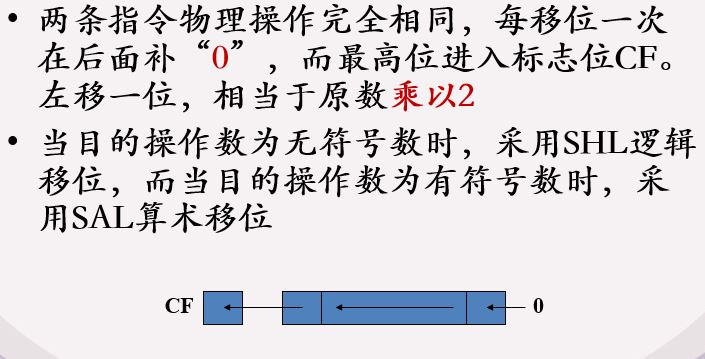

逻辑左移指令SHL和算术左移指令SAL

SHL SAL
L表示左移
H表示逻辑
A表示算数
当目的操作数为无符号数时，采用逻辑左移指令SHL；当目的操作数为有符号数时，采用算术左移指令SAL
算术左移和逻辑左移的规则是完全一样的，就是都在右边添0，相当于原数乘2。
算术左移，可能你会觉得有点奇怪，可以参考这个有效的左移
总之，算术左移和逻辑左移，基本就是一样的，而且都是可以实现乘2的功能，这个是确定的，你记着就行（也可以看上面的网址理解一下）
注意移出的高位进入CF

逻辑右移指令SHR和算术右移指令SAR

注意右移并不等同于除2，右移是比较复杂的，咱们在这里先不研究。
无符号数使用逻辑移位。
无符号数的右移就是补0

有符号数使用算术移位
有符号数分为正数和负数
正数：右移左边补0
负数：右移左边补1
总之就是补符号位的数。
注意移出的位进入CF

逻辑移位

逻辑移位无论左移右移都补0

左移和右移

算术左移和算术右移主要用来进行有符号数的倍增、减半；
逻辑左移和逻辑右移主要用来进行无符号数的倍增、减半。

带符号数的移位总是会让人有点迷茫，先记住这两句就行，这两句没错。

循环移位指令

循环移位可以用来做流水小灯

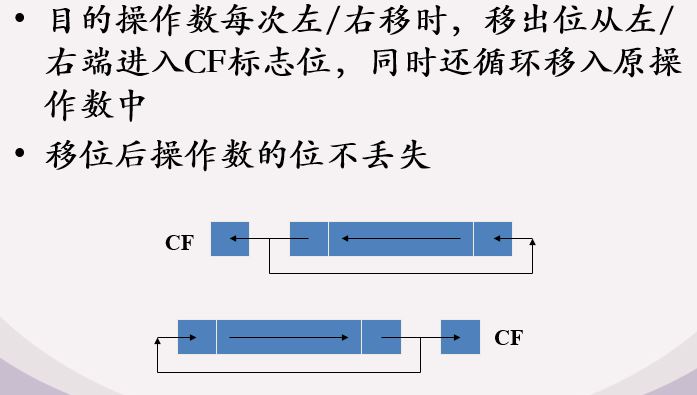

循环左移指令ROL和循环右移指令ROR

循环不带CF，循环的是目的操作数，只是移出的位在CF里也存一份

带CF位的循环左移指令RCL和循环右移指令RCR

带着CF一起循环
请注意带不带CF循环的区别。

移位指令实例

SAR：算术右移

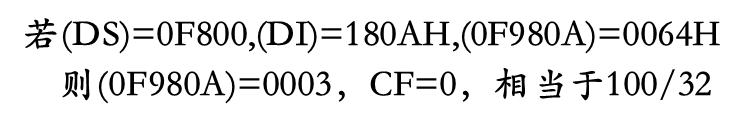

把DI中的数据指向的内存单元中的一个字取出来，右移五次

DS:SI
DS是数据段寄存器
SI表示操作数的偏移地址
0F800→0F8000
因此真正的地址是0F8000+180A=0F980A
将0F980A中的内容取出，值为0064H
即0000 0000 0110 0100
算数右移，说明应该把他当成有符号数，符号位为0，移位补充的应该和符号位保持一致。右移五次后结果应该是0000 0000 0000 0011
也就是0003H
相当于100/32，余数不要，结果是3

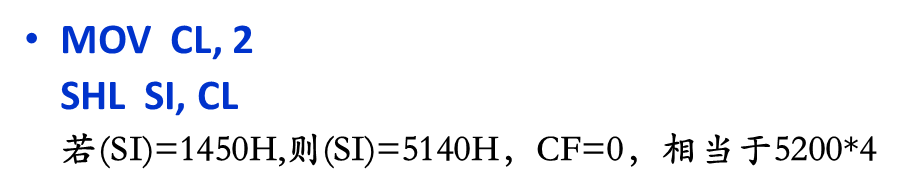

SI=1450H=0001 0100 0101 0000
逻辑左移2位，结果为
0101 0001 0100 0000
即5140H
并且移出去的都是0，CF=0，移了两位，相当于原来的数×4
移位运算一定要化成二进制再移！看16进制你是看不出来的！

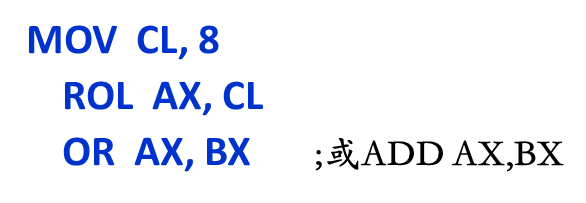

“AX中的内容循环左移8次，就还是原来的内容”
你看看你上面这句话说的多错！所以真的不能想当然。尤其是8位，16位，左移8位，寄存器16位，很容易就迷惑了！
一定要先把寄存器内容实实在在写出来
AX中的内容是0012H
也就是0000 0000 0001 0010
循环左移8次，得到
0001 0010 0000 0000
也就是1200H
再和BX相或或者相加，都能得到（AX）=1234H
注意因为是想要AX=1234H，所以AX应该放在前面，作为目的操作数。

例：求CX*9

可以

MOV AX，CX
MOV BX，CX
MOV CL，3
SAL AX，CL
ADD AX，BX

原理就是先乘8，再加1
那就等于乘9了
如果要求CX*8

MOV AX，CX
MOV CL，3
SAL AX，CL

当然你也可以一次一次的移动，

SAL AX，1

把这条语句重复3次。
注意SAL是算数左移，用来做有符号数的倍增
当然题里没明确是是有符号数，其实用两种都可以
