使用PowerDesigner做数据库设计（二）
CDM设计后续
在上一篇文章中，有一点给忘记了，在CDM设计窗口中，如果在设计中，实体entity越来越多，实体entity间的关系也会越来越复杂，像蜘蛛网一样难以分辨，从可视化和可维护性上面讲，这是不利的，有没有办法解决这个问题呢。办法是有的，请看下图：
图-1

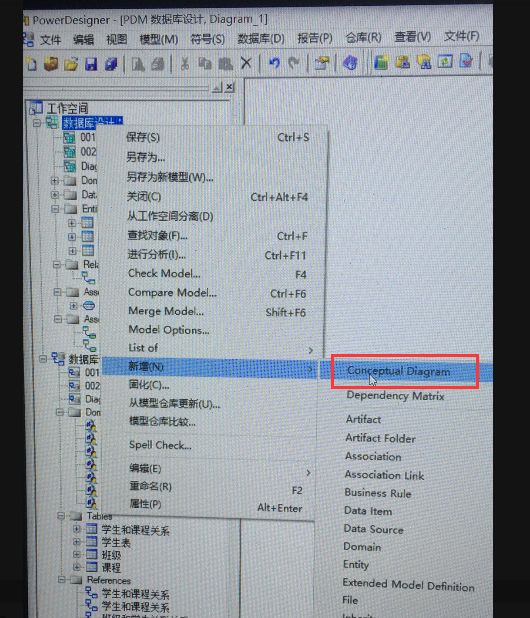

在图中，点击鼠标右键，选择新增，在新增下选择第一项Conceptual Diagram，这样就可以根据业务逻辑来建立一个子CDM，在打开的窗口中给子CDM命名，添加code和备注。
图-2
如果想让每一个子CDM排列有序，则可以在名称前面增加数字来进行排序，如下图所示：
图-3
对于实体Entity，关联关系Relationships，还有Association及Association Link也可以使用同样的命名规则，根据业务逻辑在名字前添加数字，进行归类存放，方便后续的审核确认。
*PDM介绍*
PDM是PhysicalDataMode的英文简称，物理数据模型的意思。PDM可以直接创建，也可以从CDM之间生成，还可以从已有的PDM再次生成PDM。
在PDM中可以对CDM生成的表结构，做进一步的核对、确认一下，这是不是就是自己想要的数据结构，需要注意的是CDM中的关联association会直接生成对应的表table，还有一点需要注意，如果一个表中有两个来自同一个表的外键，外键的命名还需要人为的手动修改一下。
*CDM转PDM，手把手实际操作*
第一步，选中即将转化为PDM的CDM设计稿上，在工具栏上，选择Generate Physical Data Model，如下图所示：
图-4

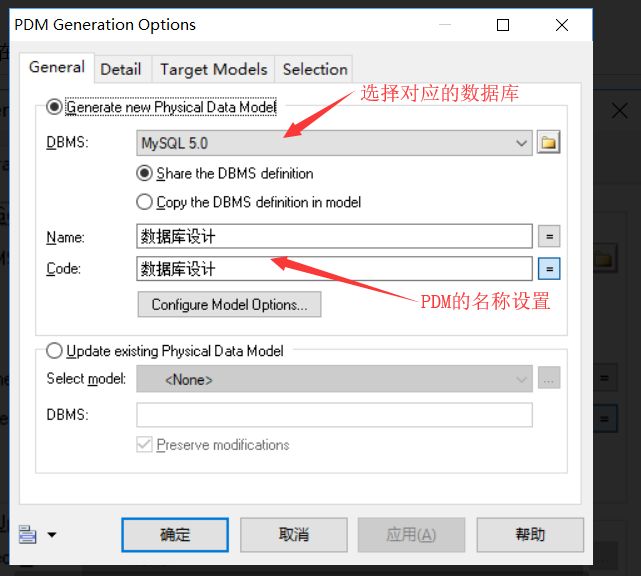

第二步，在打开的窗口，进行PDM相关参数的设置，在第一个选项卡General，数据库的选择非常重要，要根据需要的数据类型，来选择生成模型对应的数据库类型。
图-5

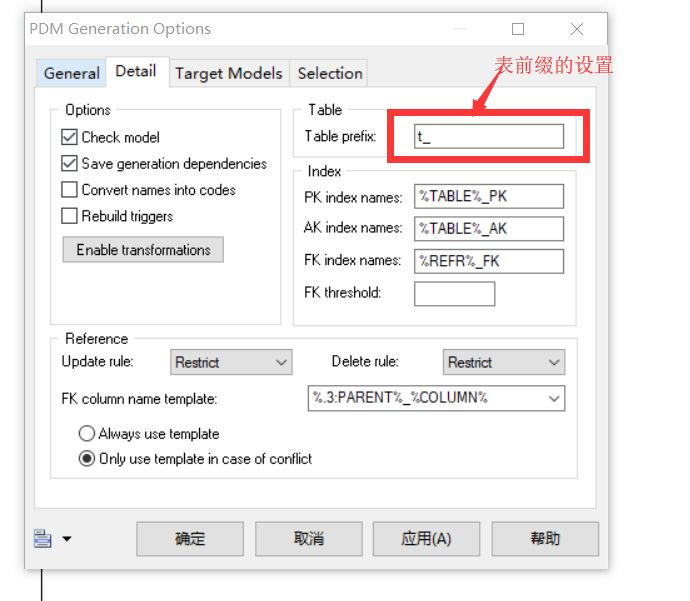

第三步，数据库表前缀的设置，在上图中，点开第二个选项卡detail，可以看到一个table prefix，这个便是表前缀的设置。
图-6

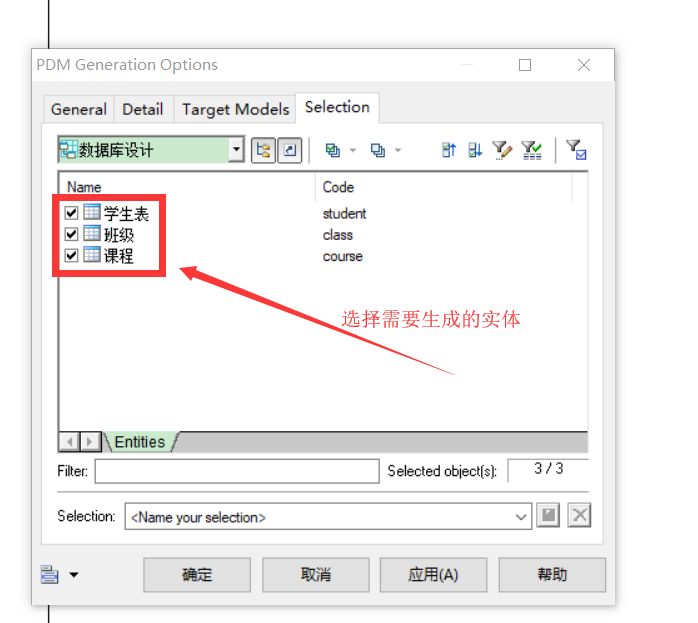

第四步，切换到第四个选项卡Selection，对需要生成PDM的实体，做一个选择，如果不需要，就去掉实体前复选框中的勾选，如果全部需要，这一步可以跳过。
图-7
最后，点击确定按钮，根据CDM的大小，等待个几秒钟，就可以看到已生成PDM的样子了，如下图：
图-8
只需三步，CDM就转换成PDM了，非常简单吧。
再来确认一下，学生和课程关系表，生成的对不对，打开Tables下的学生和课程关系表，表的前缀是有的，这个是对的。
图-9
再确认一下，表中的列，喔，好吧，学生和课程关联关系时，错把班级和这张表关联了，真是太粗心，怎么办，再回到CDM设计中，把上面的相关步骤再走一遍喽！
图-10
回到CDM设计界面，在删除的确认对话框中，有个选项需要注意一下
图-11

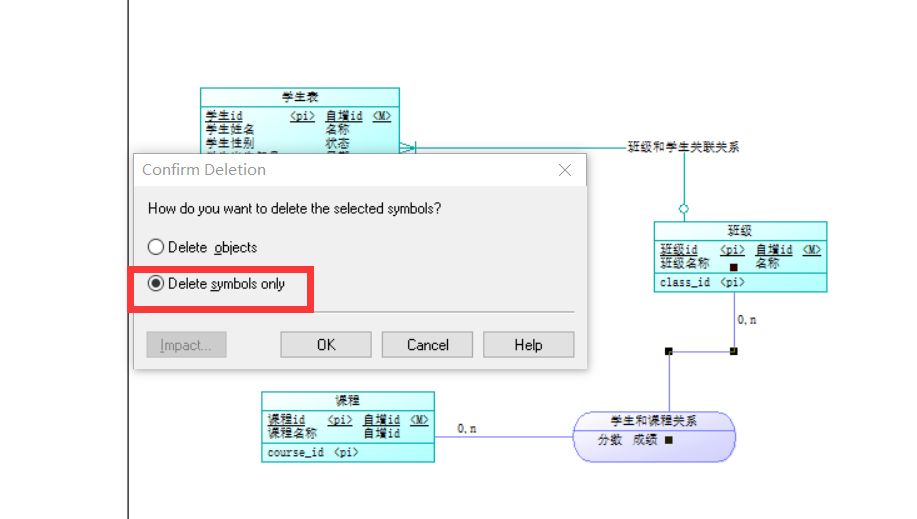

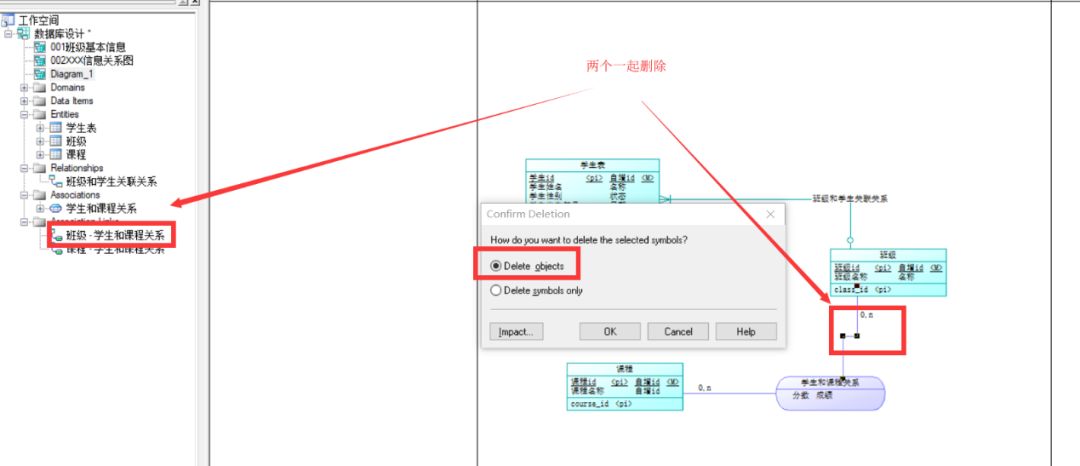

在删除对话框中，默认的选项Delete objects,会连带删除掉左边列表中的关系或实体，下面的选项则只会删除右边的关系或实体。在操作实体时，如果不想删除左边菜单栏中的实体，则选择Delete symbols only选项。确定要删除哪些项目后，按下OK按钮确认删除操作。
图-12

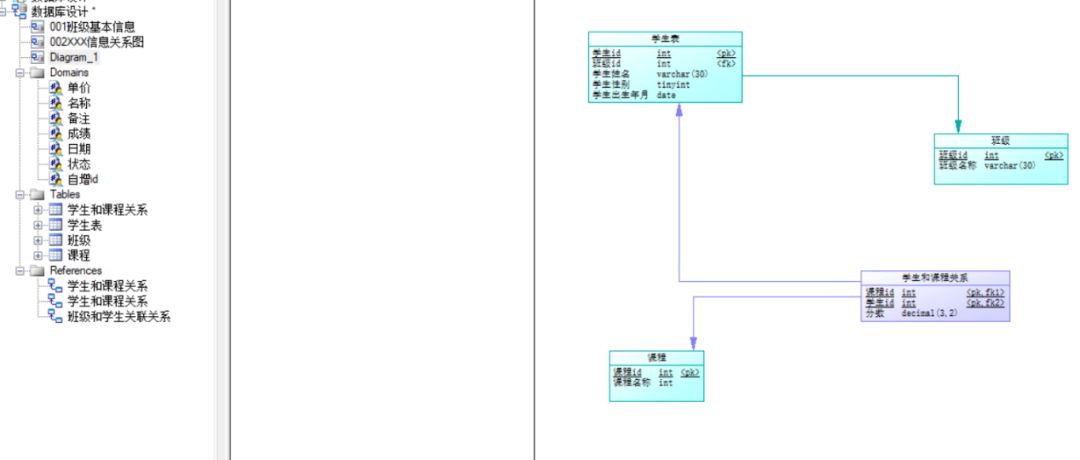

好吧，设计真是个细心活，最后再把PDM生成一下，生成的结果如下图：
图-13

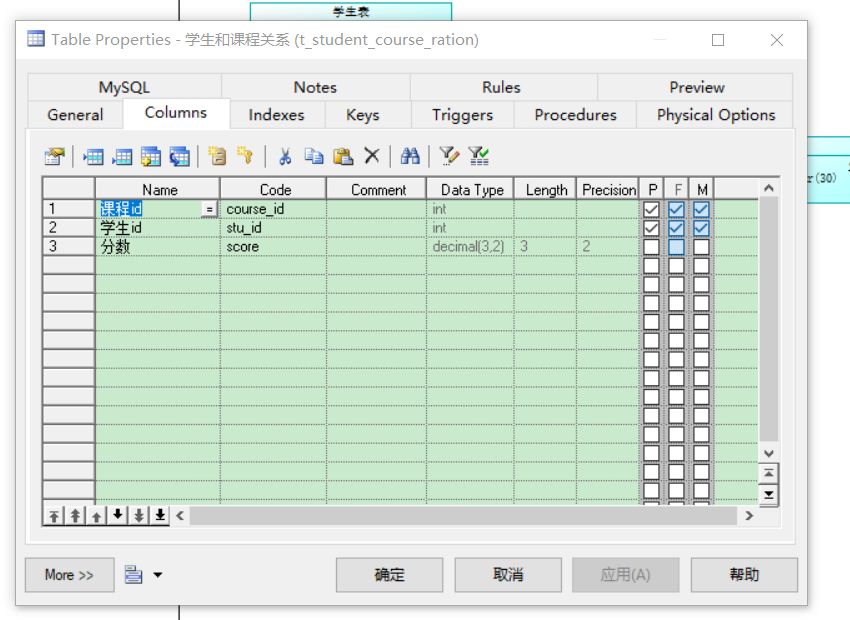

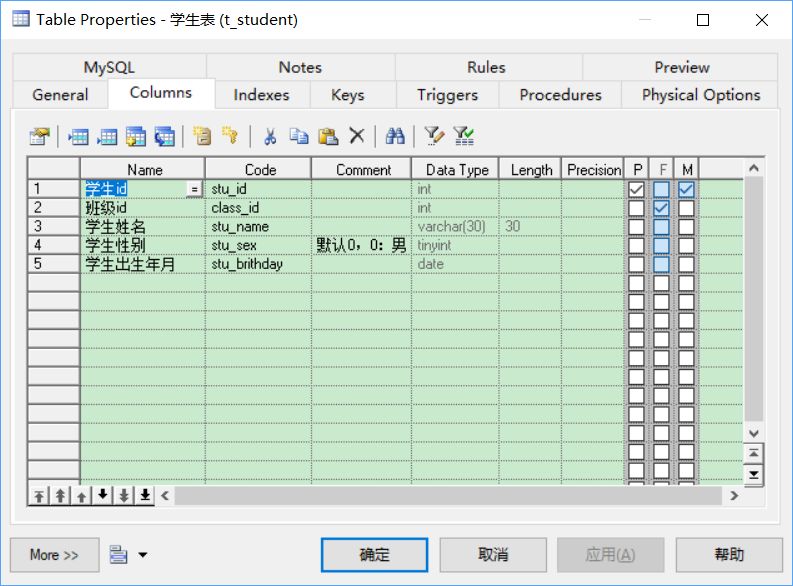

再把每个表中的列信息核对一遍，这下，学生和课程关系表中的列信息都是对的，课程id和学生id分别作为外键，插入到这张表中，在此表中，课程id和学生id构成了联合主键。
图-14
在学生表中，班级也是作为外键插入到学生表中的，如下图所示：
图-15
*PDM生成sql语句*
第一步，鼠标焦点落在需要生成PDM的设计稿上，然后就可以在菜单栏看到数据库这个选项，点击数据库，选择Generate Database选项
图-16

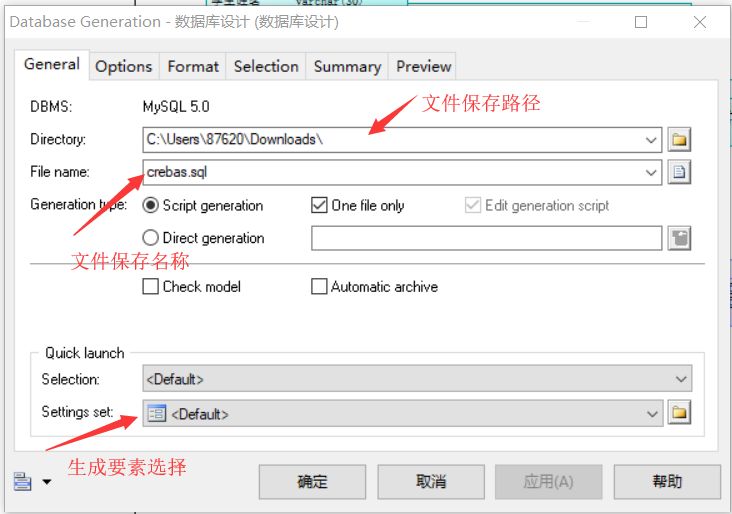

第二步，在打开的Database Generation窗口中，设置文件需要保存的路径，文件名称，sql语句的组成。
图-17

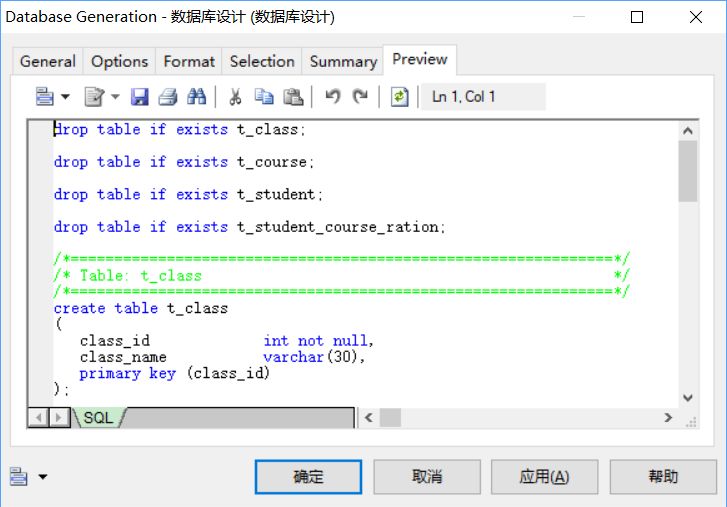

第三步，在后面几个选项卡中，还有其他的选项，在Preview选项卡中，还可以预览到sql语句的效果，如下图所示：
图-18
最后点击确定按钮，然后到文件保存的位置，查看sql语句的文档即可，文档中的sql语句和预览preview中的是一样的。
从以上生成sql语句的过程来看，这一步还算是简单的，只需三步走。下面的一步就比较复杂啦。
*PDM生成word可视化文档*
第一步，鼠标焦点落在需要需要生成word可视化文档的PDM设计稿上，然后点击工具栏中的报告，如果是第一次使用，则需要打开Report Templates窗口，首先设计word导出模板，如下图所示：
图-19
图-20

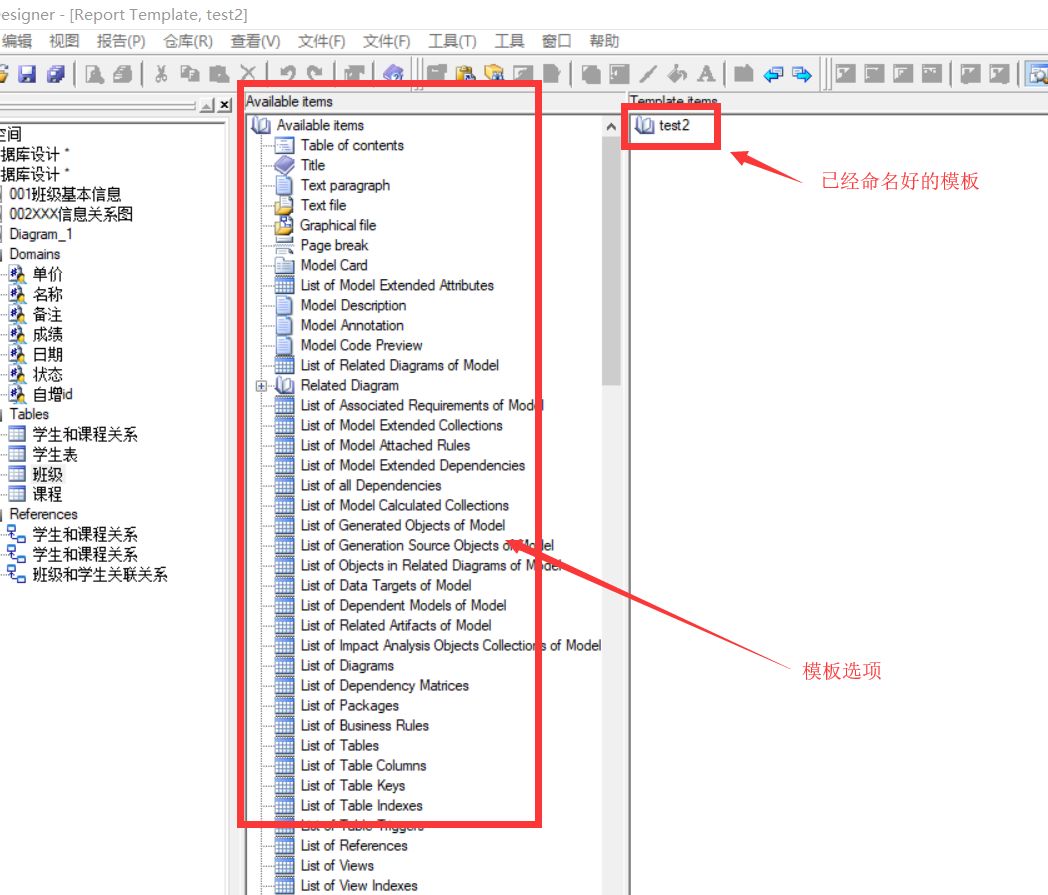

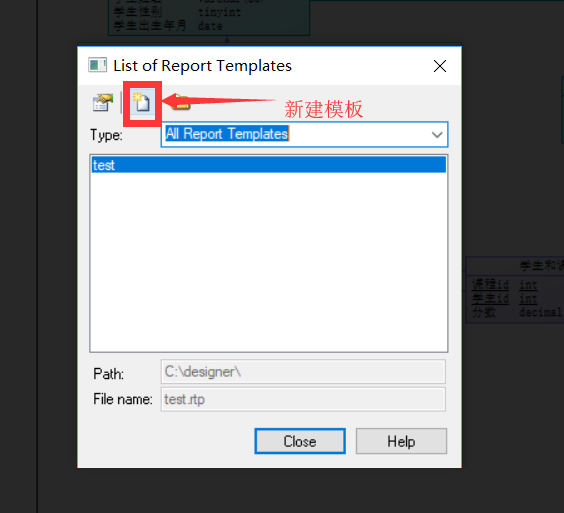

第二步，在打开的List of Report Templates模板中，点击新建模板图表后，会出现下面窗口Report Template Type，通过这个窗口给模板命名，选择生成的语言类型，选中的数据模板类型，如下图所示，最后按OK按钮确定。
图-21
第三步，模板设计细节。点击确认按钮后会出现下面操作窗口，模板内容的选择。在这一步，需要确定将要输出的word文档，都有哪些内容展示，table的列表清单，table表头信息，table下的每一列，每一列的数据类型及备注等等。
图-22
拖两个title到文档下，第一个title下面展示table清单，把list of tables拖到第一个title下，这时已经完成了模板的头部设计。
图-23

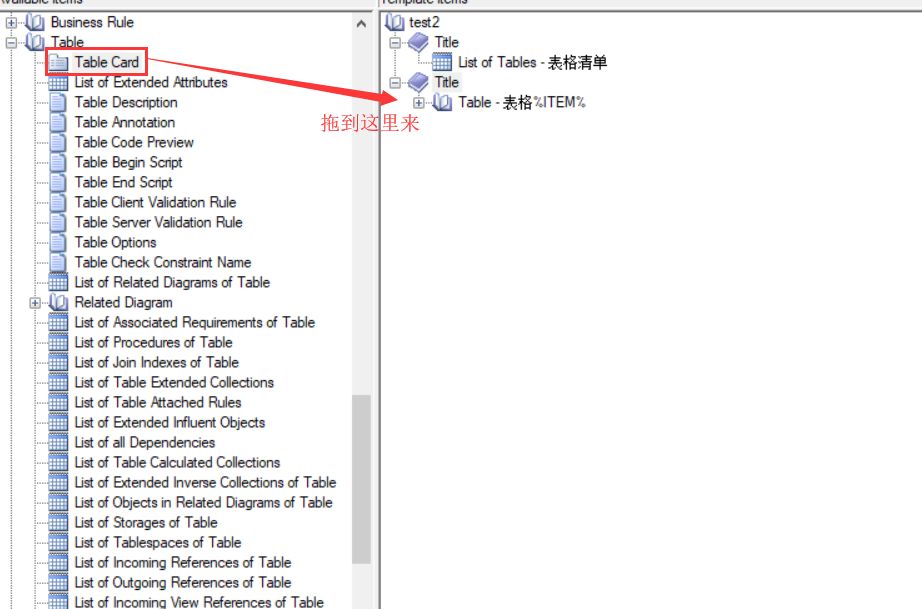

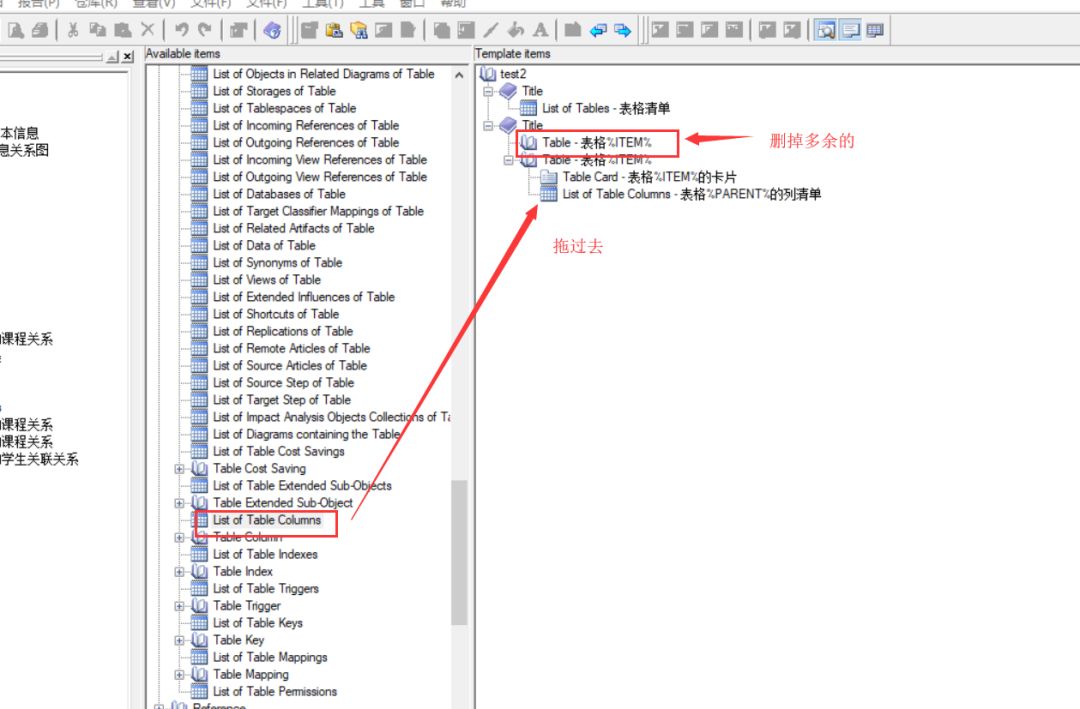

接下来，在Available items列表下，找到Table文件夹，打开Table文件夹，把Table Card拖到第二个title下，再找到List of column，把这个也拖到第二个title下，见图-25，把多余的删掉。
图-24
这个步骤考验拖拖拉拉的能力，需要多点耐心，Java程序员还真不习惯这样拖拖拉拉的。
图-25
最后按保存按钮，在弹框里选择合适的保存路径。
图-26

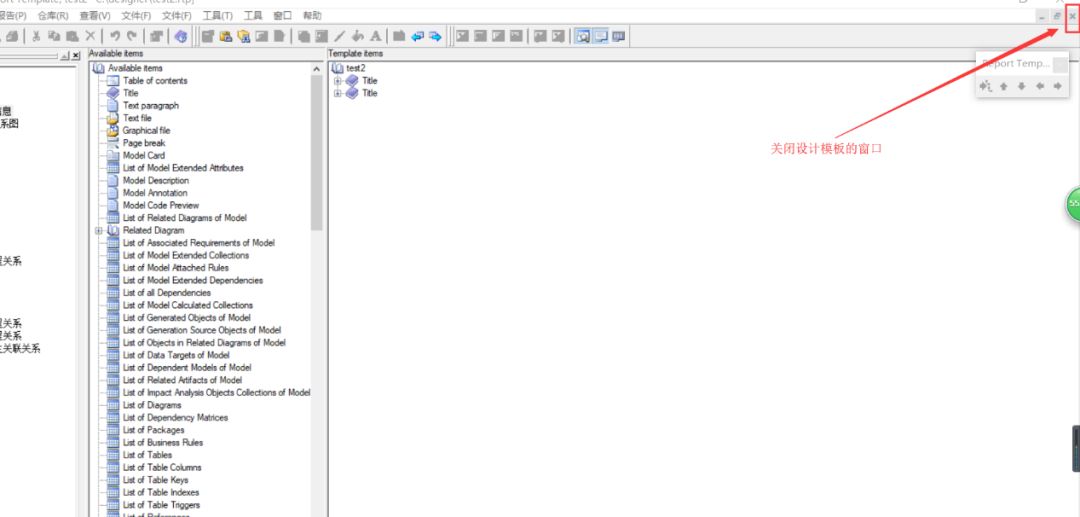

行到此处，模板的设计就告一个段落了，点击右上角的关闭按钮，关闭这个设计模板的窗口，接下来检验这个模板是不是我们想要的。
图-27
第四步，模板验证。鼠标焦点落在要导出word模板的PDM设计稿上，打开图-19的对话框，打开Generate Report窗口，在打开的窗口中，选择刚刚设计的模板，导出文档的后缀，语言类型及存储路径。
图-28
第五步，确认输出。按下OK按钮确认后，会弹出对话框，点击是，打开已经生成好的word文档，预览一下格式
图-29

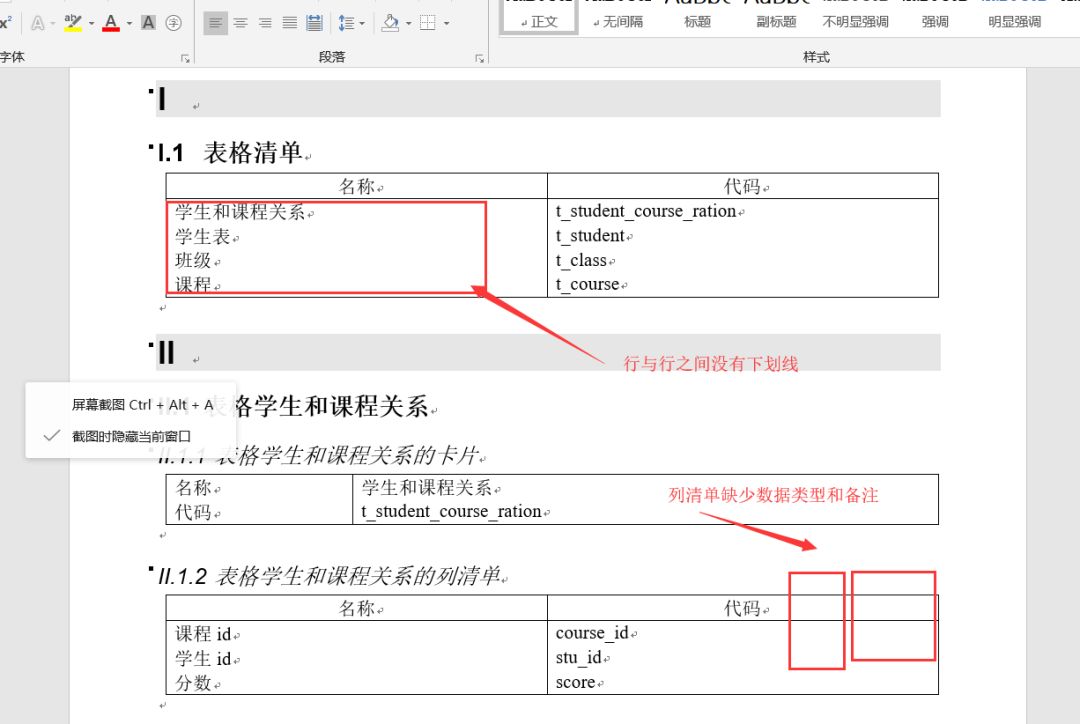

这份看起来高大上的文档，还有些不足，行之间缺少下划线，列表清单缺少备注等等。
图-30

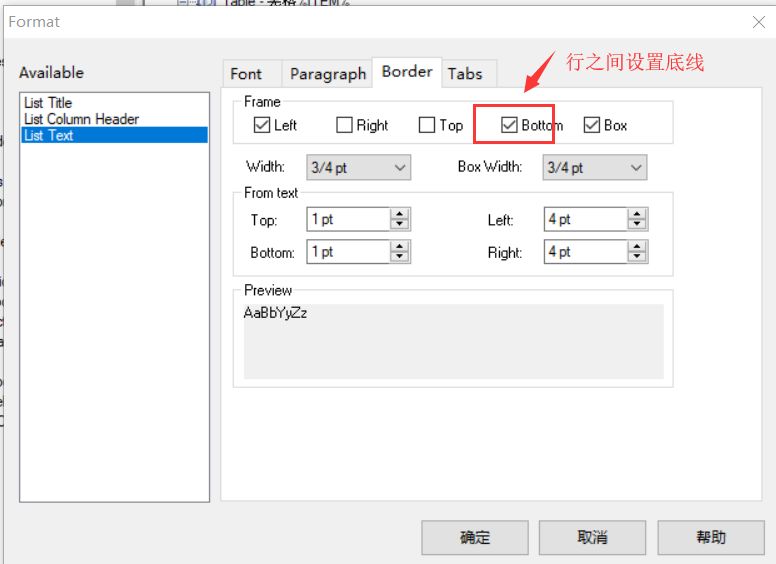

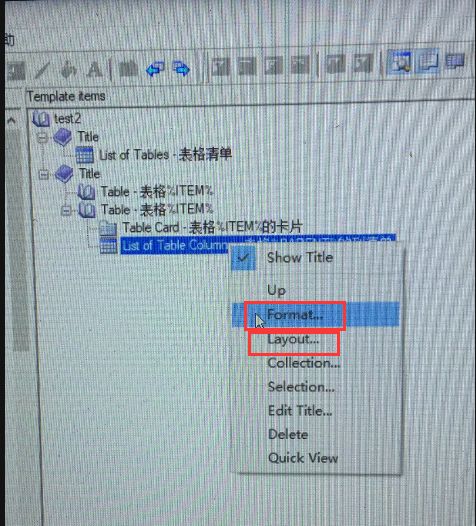

第六步，模板设计再确认。从模板保存的路径，打开模板，选择模板中的项目，点击鼠标右键，分别对format和layout进行设计，format主要是对格式的设置，layout是对数据项展示的设置，根据需要进行设置，设置好后保存。
图-31
图-32
图-33

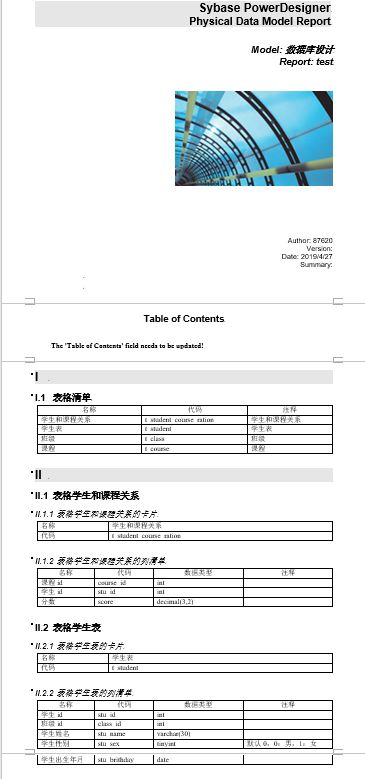

最后，再次生成word文档，打开文档，是不是觉得很完美呢，感觉不完美继续修改模板吧，哈哈。
图-34
最后总结
CDM、PDM是PowerDeginer工具做数据库设计时最常使用的，PowerDeginer里面的功能还有很多，都待研究。
使用了PowerDeginer这款工具后，有没有觉得做数据库设计高效了很多呢，当然，做设计是细心活，粗心时还需要多review几次。
哈哈。
