概述
数据类型

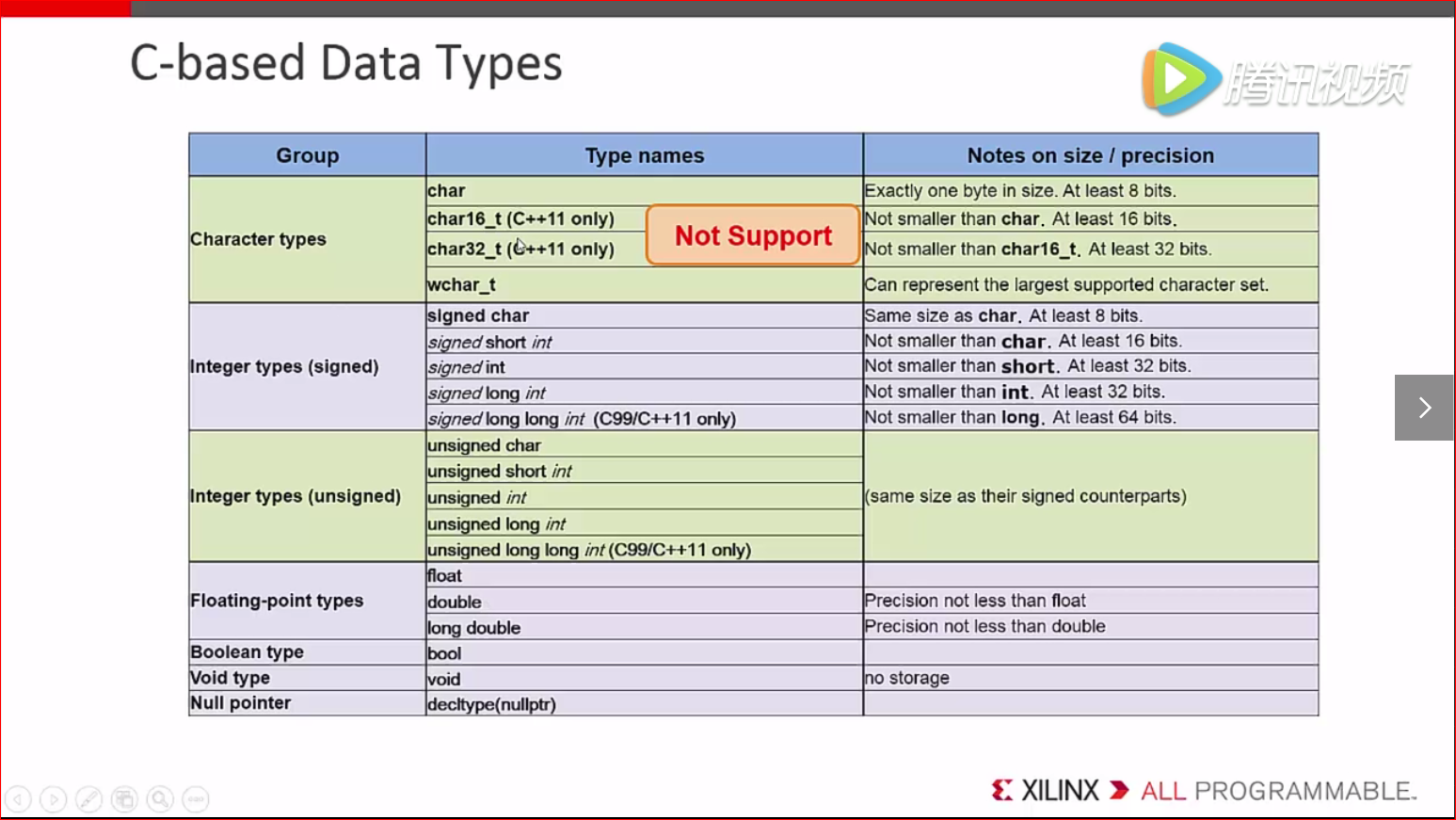

下图给出了C和C++的数据类型，同样也指出了在HLS中不支持的数据类型。
为什么要进行任意精度处理
在C语言的数据类型下，比特都是给定的8,16,32,64。而不同于FPGA内部可以实现任意位宽的一个调配。所以在这个标准的下，FPGA内部的资源可能会造成浪费。

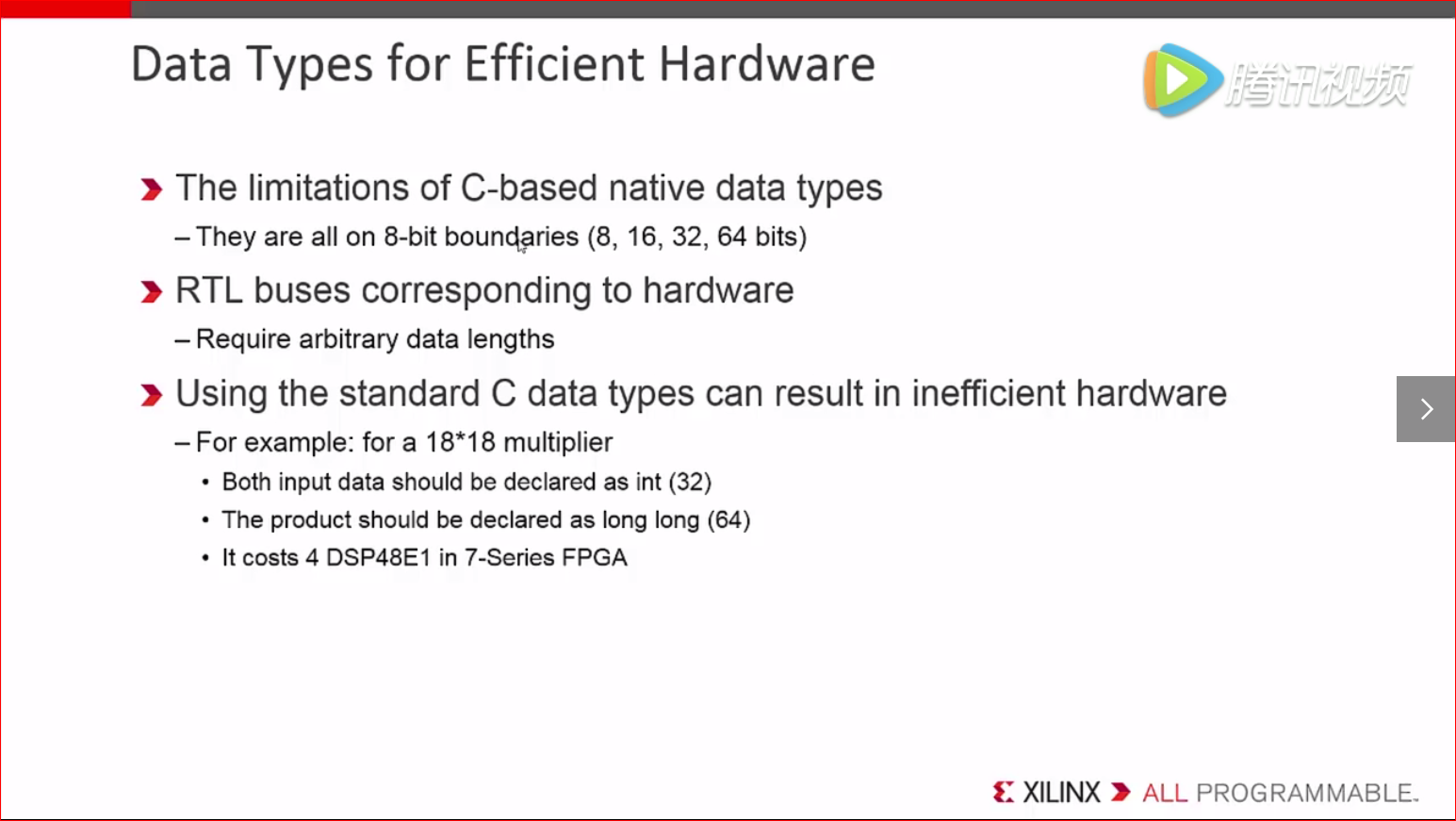

在下图的PPT中，高亚军老师也给出了一个18*18的乘法器的例子，输入的端口为18比特仅仅比16多了2个比特，就浪费地使用了32位的资源这不是我们FPGA所期望的。
所以在HLS中我们就使用工具对精度进行了任意分配，以实现最大效率的利用资源。
任意精度数据类型

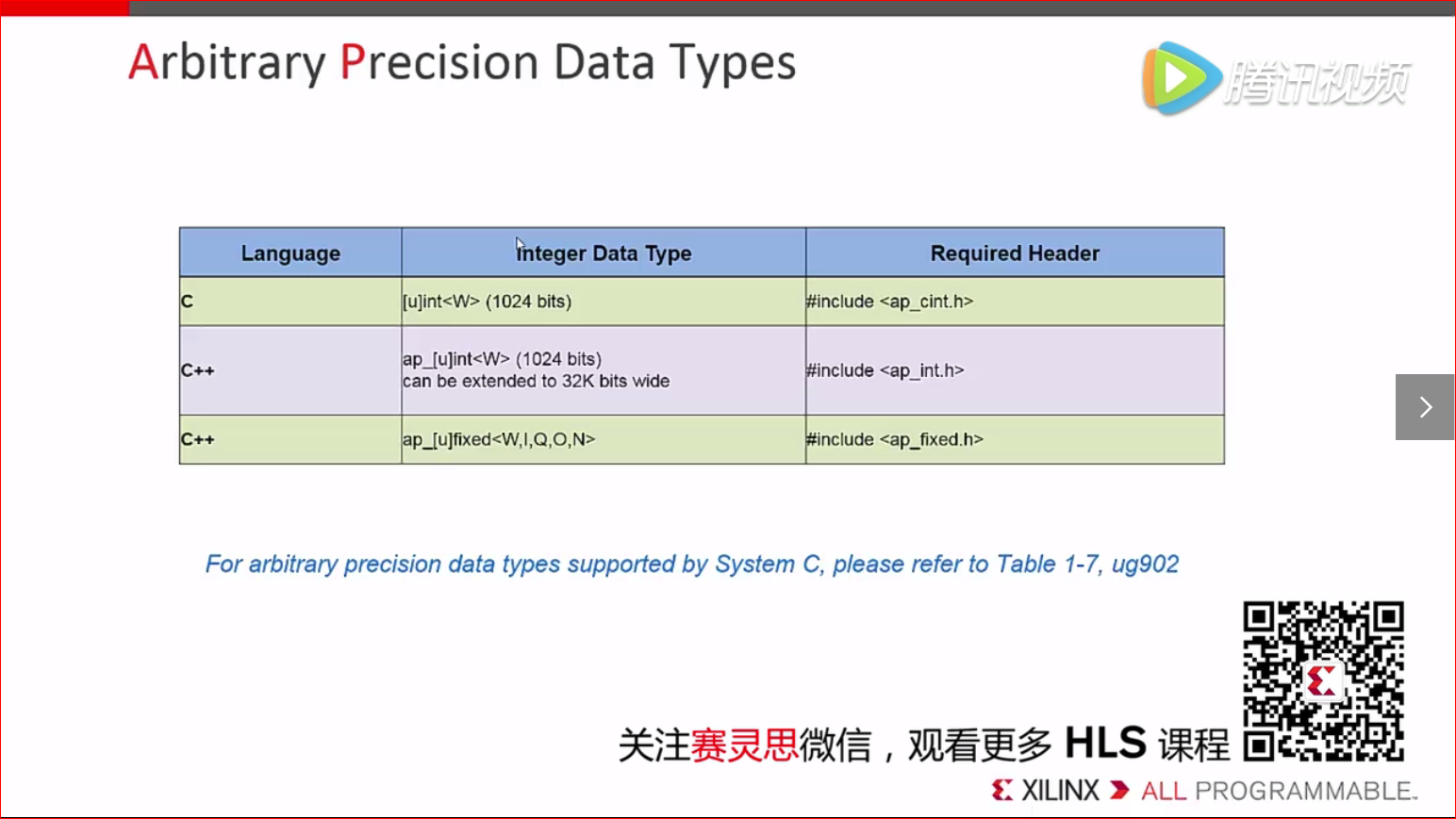

图中给出了常用的任意精度数据类型的表示方式，当然在使用时要进行头文件的包含。
使用任意精度的数据类型的对比

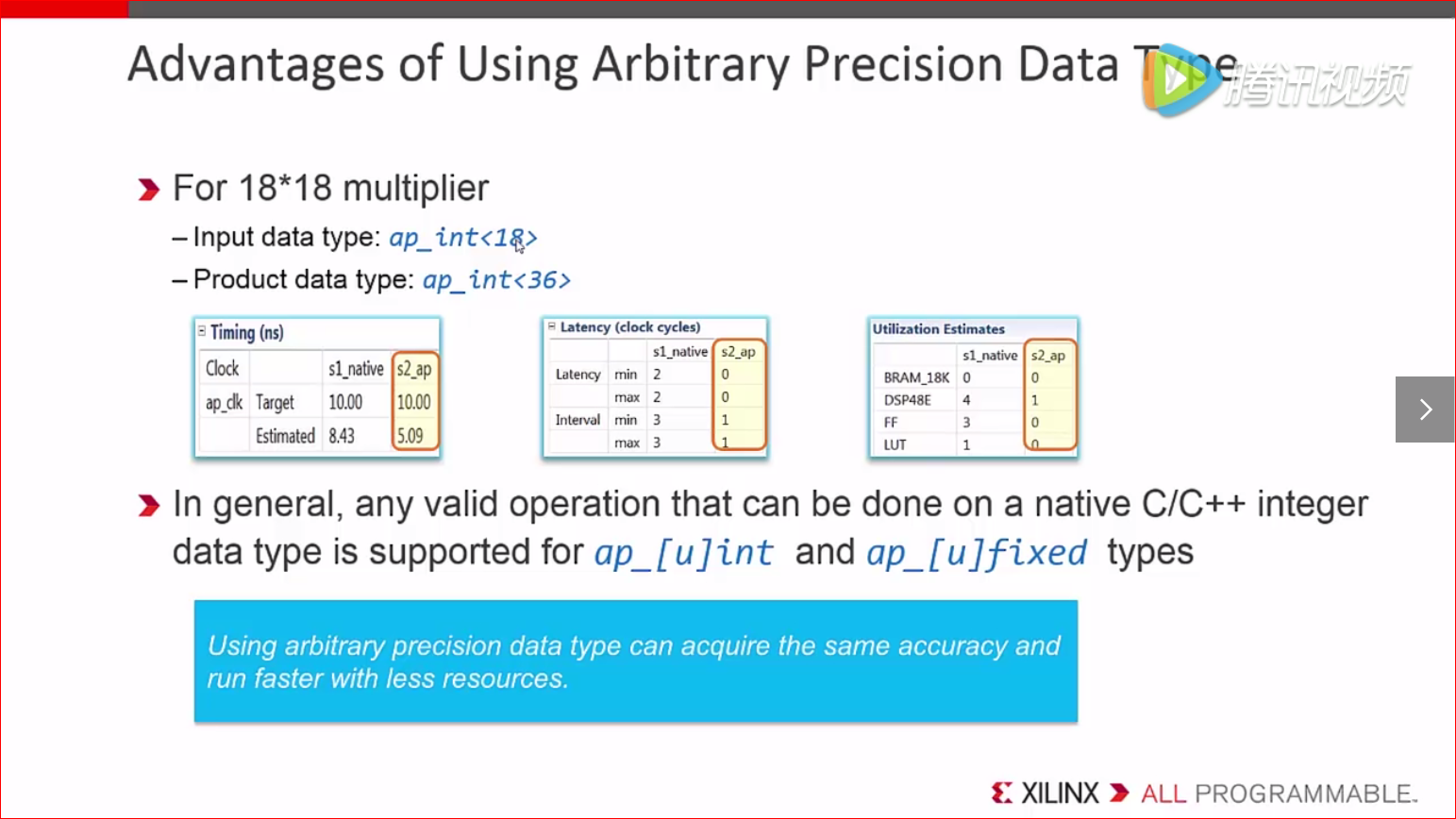

同样以前面的乘法器为例子对比结果如图，实现的结果中我们可以看出，任意精度的数据类型有更高的时钟频率，也就是我们的设计可以跑到更高的时钟。更快的数据吞吐，以及使用了更少的资源。

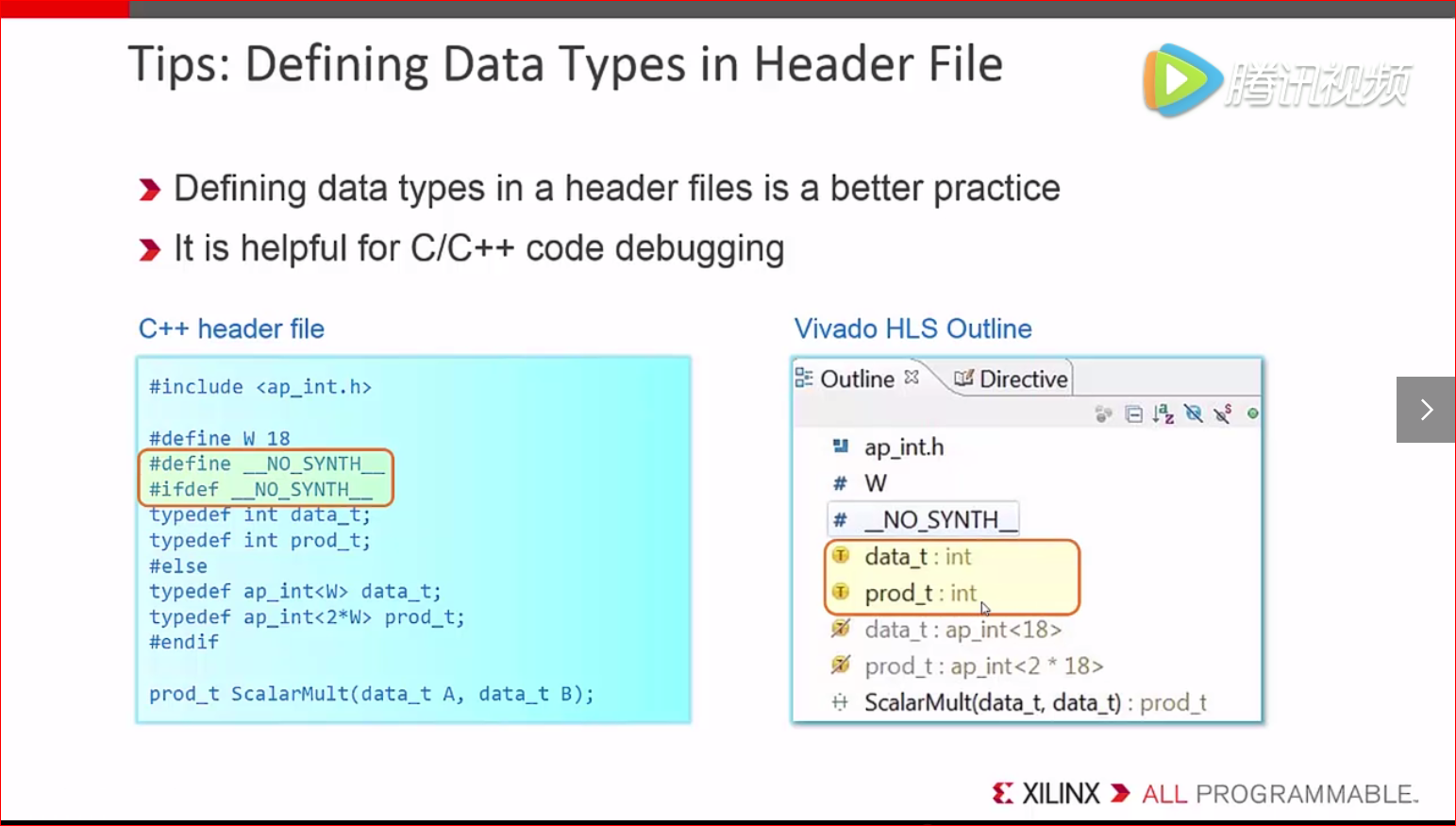

小技巧：在头文件中定义数据类型
- 让我们的设计可以更高效的进行修改，方便debug
- 同时在图中可以看到HLS的人性化设计，在Outline中对我们定义并使用到的数据类型进行了高亮显示，方便我们进行设计。

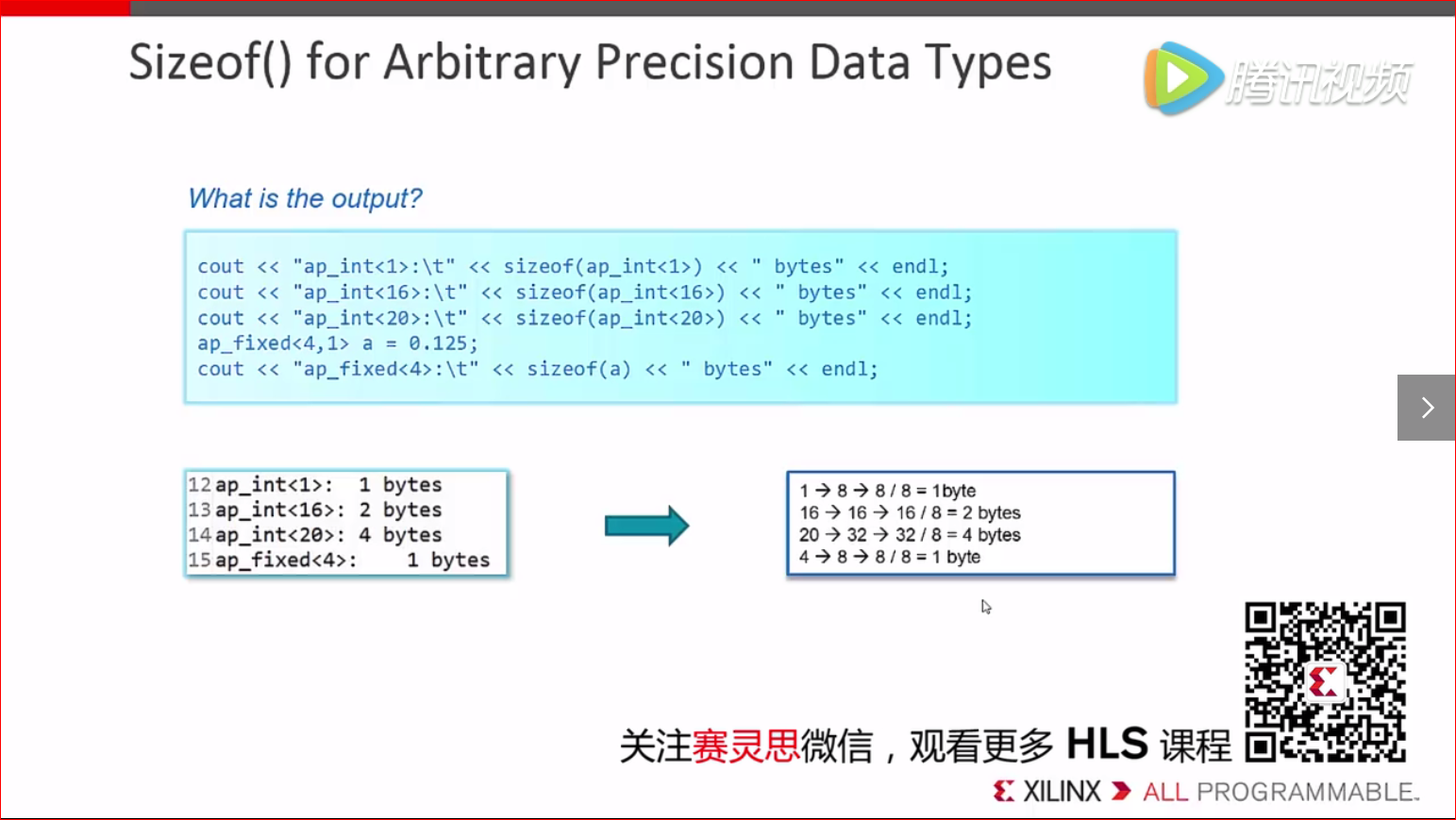

使用sizeof（）函数

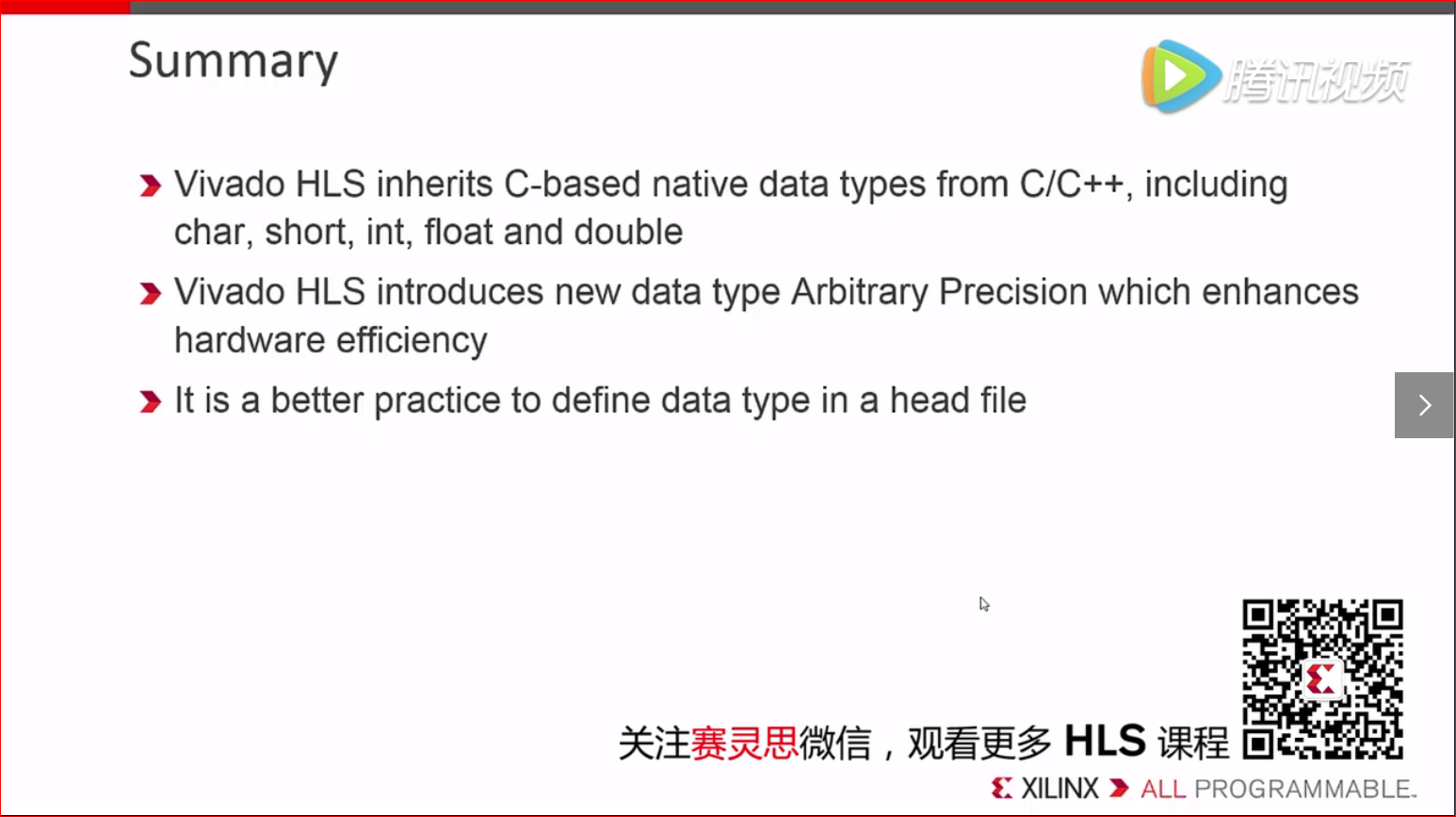

总结
