现代信号处理电路设计基础

现代信号处理系统的关键组成：

1. 数据转换：AD/DA转换、串/并转换、编解码转换
2. 数据交互：电路内部交互、电路外部交互
3. 数据处理：底层运算单元

基于FPGA的结构特点，在现代信号处理电路中，FPGA可以作为逻辑控制核心、存储控制核心和底层运算单元，一般用FPGA进行：

1. 时钟管理
2. 芯片控制
3. 数据接口控制
4. 底层流水式运算

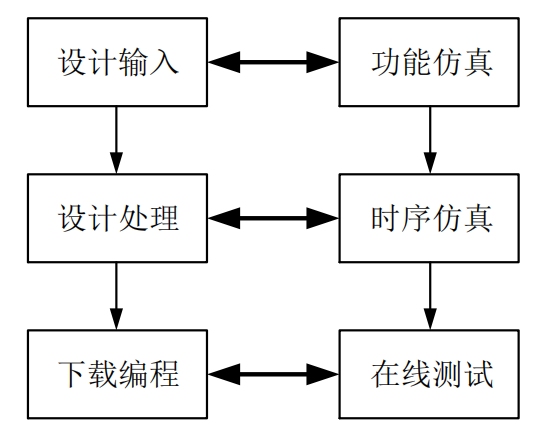

   设计开发流程：


数字系统的top-down设计思想

数据转换------AD及DA电路

采样-保持-量化-编码
Nyquist采样定理：奈奎斯特采样定理Baidu Baike
AD电路将时间连续和幅值连续的模拟量转换为时间离散、幅值也离散的数字量，关键指标：

• 分辨率
• 量化误差
• 绝对精度
• 相对精度
• 转换时间
• 量程

DA电路将数字信号转换成模拟信号，关键指标：

• 分辨率
• 稳定时间（转换时间）
• 绝对精度
• 建立时间

数据交互

1. 低速数据交互-D触发器依靠采样时钟进行锁存-同步异步两种模式
2. 中高速数据交互
   ①LVDS差分接口电路-D触发器锁存数据
   ②采用串行高速传输（SerDes）模式SerDes串行器和解串器Baidu Baike

数据处理

• 单片机
• 数字信号处理器
• ARM
• GPU

总结：

1. 用高密度FPGA来构成专用信号处理电路系统
2. 采用自行设计的专用ASIC系统芯片
3. 采用现有微处理器内核IP和外围电路，构建自己所需要的微处理器IC

ALTERA最大的PLD供应商之一
XILINX-FPGA的发明者，最大的PLD供应商之一

CPU的基本概念

CPU

冯·诺依曼体系结构

（将程序和数据存放在同一存储器的不同地址）
特点：

哈佛结构：
