无失真传输与滤波

三、实验内容、源程序及执行结果

1. 信号任选，分析以下几种情况下信号的频谱和波形变化

1. 系统满足线性不失真条件时；
2. 系统只满足恒定幅值条件时；
3. 系统只满足相位条件时；
4. 系统两个条件均不满足时；

5. t0=-3*pi;ts=3*pi;dt=0.01;

   t=t0:dt:ts;

   T=2*pi;

   Et=0.5.*rectpuls(t,2*T);

   plot(t,Et)

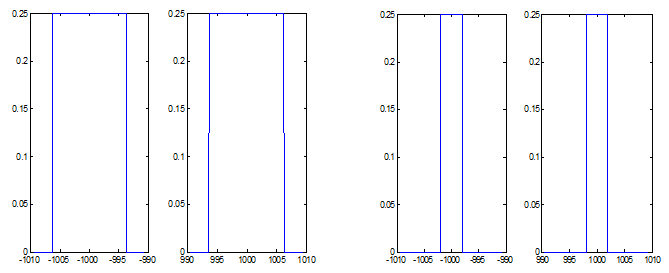

   四种情况：

   t0=-3*pi-1000;ts=3*pi-1000;dt=0.01;

   t=t0:dt:ts;

   T=2*pi;

   E1t=0.5*(0.5.*rectpuls((t+1000),2*T)+0.5.*rectpuls((t-1000),2*T));

   subplot(1,2,1);

   plot(t,E1t)

   t0=-3*pi+1000;ts=3*pi+1000;dt=0.01;

   t=t0:dt:ts;

   T=2*pi;

   E1t=0.5*(0.5.*rectpuls((t+1000),2*T)+0.5.*rectpuls((t-1000),2*T));

   subplot(1,2,2);

   plot(t,E1t)

   t0=-3*pi-1000;ts=3*pi-1000;dt=0.01;

   t=t0:dt:ts;

   T=2*pi;T1=2;

   Rt=0.5*(0.5.*rectpuls((t+1000),2*T)+0.5.*rectpuls((t-1000),2*T)).*(rectpuls(t-1000,2*T1)+rectpuls(t+1000,2*T1));

   subplot(1,2,1);

   plot(t,Rt)

   t0=-3*pi+1000;ts=3*pi+1000;dt=0.01;

   t=t0:dt:ts;

   Rt=0.5*(0.5.*rectpuls((t+1000),2*T)+0.5.*rectpuls((t-1000),2*T)).*(rectpuls(t-1000,2*T1)+rectpuls(t+1000,2*T1));

   subplot(1,2,2);

   plot(t,Rt)

6.

如图1所示，已知e(t)=sin(2πt)/2πt,画出e(t),e1(t),r(t)的频谱图，并比较e(t)与r(t)。系统中理想带通滤波器的传输特性如图2所示，其相位特征φ(ω)=0.

t0=-2*pi;ts=2*pi;dt=0.01;

t=t0:dt:ts;

e=sin(2*pi*t)./(2*pi*t);

plot(t,e)

t0= 0.01;ts=2;dt=0.018;

t=t0:dt:ts;

r=0.5*(sinc(t)).*cos(1000*t);

plot(t,r)
