Android Multimedia框架总结（三）MediaPlayer中创建到setDataSource过程

转载请把头部出处链接和尾部二维码一起转载，本文出自：http://blog.csdn.net/hejjunlin/article/details/52392430

前言：前一篇的mediaPlayer框架，对于各个模块的关系，得先从核心类MediaPlayer铺开，同样看下今天的Agenda:

• MediaPlayer从create到setDisplay时序图
• MediaPlayer的create过程
• MediaPlayer的setDataSource过程
• MediaPlayer的setDisplay过程

今天分析的是从MediaPlayer创建到MediaPlayer调用setDataSource过程
以往总是把时序图放在最后总结，有些人觉得一上来没有个大概，无从下手，所以，先把时序图附上，一步一步对着时序图看看每个阶段经历的过程

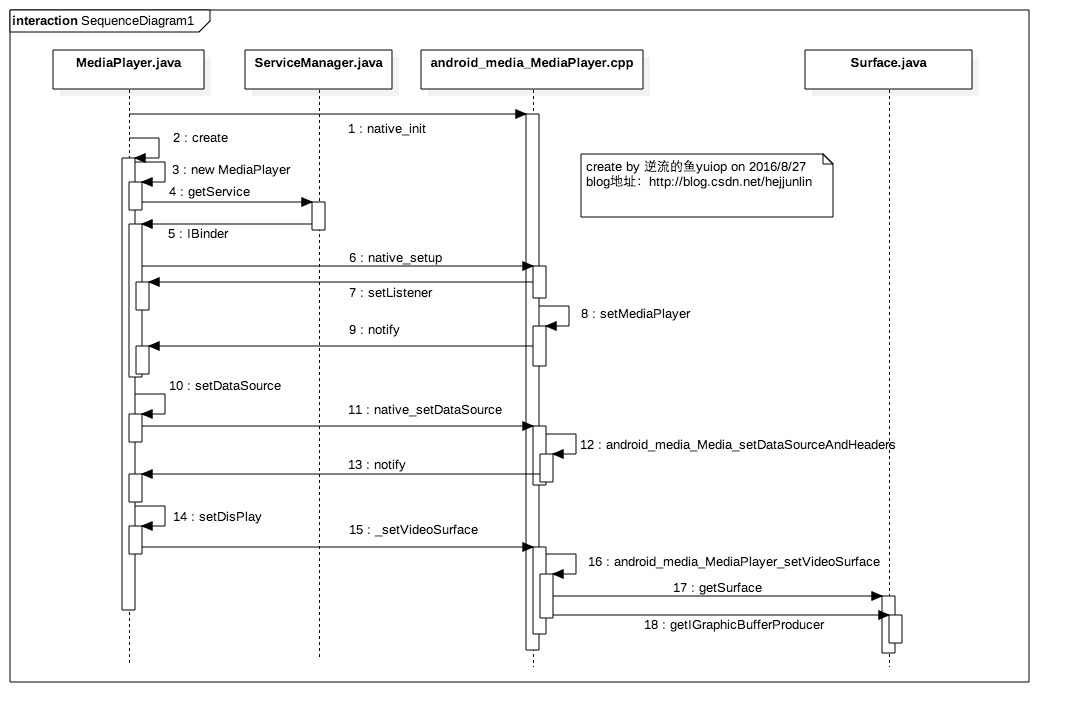

MediaPlayer从创建到setDisplay时序图

MediaPlayer时序图一（create->setDataSource, 后面文章还有，暂且这么命名）：

MediaPlayer的创建过程

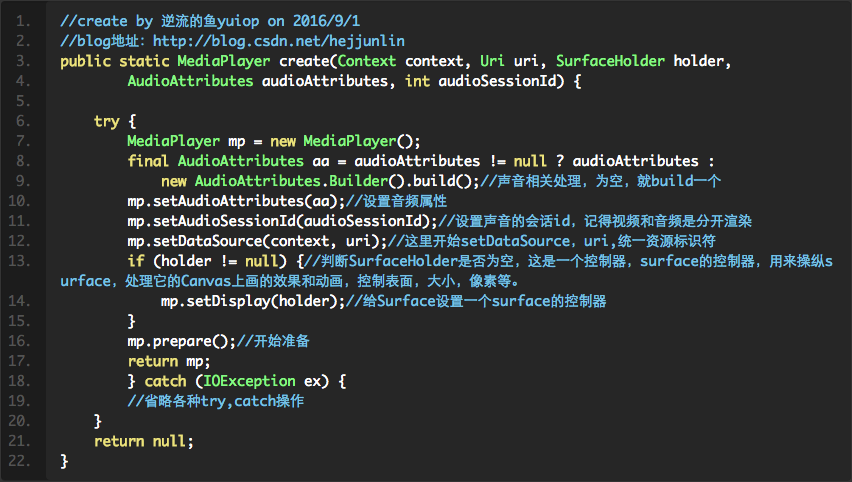

当外部调用MediaPlayer.create(this,”http://www.xxx.mp4“)时，进入我们MediaPlayer的创建过程：

以上代码可以总结为：当MediaPlayer通过Create方式创建播放器时，内部new出MediaPlayer对象 ，并setDataSource，并做好prepare的动作。这时外面只须调用下start方法，音视频资源将能播放起来。

通常我们用通过构造MediaPlayer，然后自己setDataSource，prepare等操作。无论哪种都要先经过new MediaPlayer(),我们看下构造中做了什么操作：

注意这里有个EventHandler,虽然今天不是重点要说的，我们可以先了解下它：

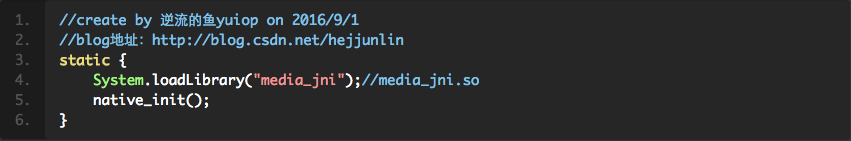

接下来看native层如何创建一个mediaplayer，在说native_up之前，我们注意，一般加载so都是在静态代码块中， 在MediaPlayer中有一段静态代码块,用于初始jni相关，早于构造方法，在加载类时就执行。一般是全局性的数据，变量，可以放在这。这里是加载media_jni.so文件。

开始进入android_media_MediaPlayer.cpp分析，第一个方法，就是在java静态代码块调入的native_init：

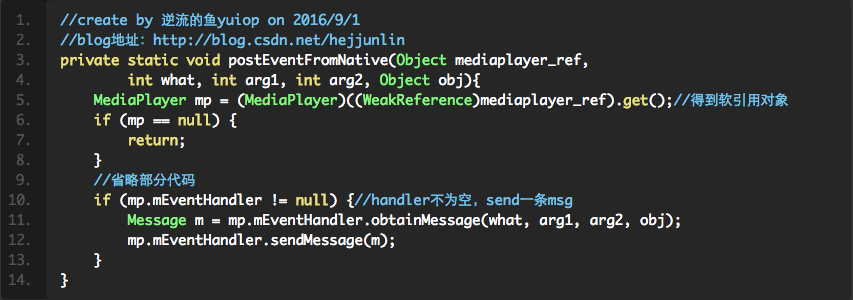

被native层调用，就是反向调用，仅被使用EventHandler post事件回到主线程中，很多用post开头，基本都是post到主线程，用软引用指向原生的MediaPlayer，以便native代码是安全的，当MediaPlayer可在native释放,调到java中的实现部分如下：

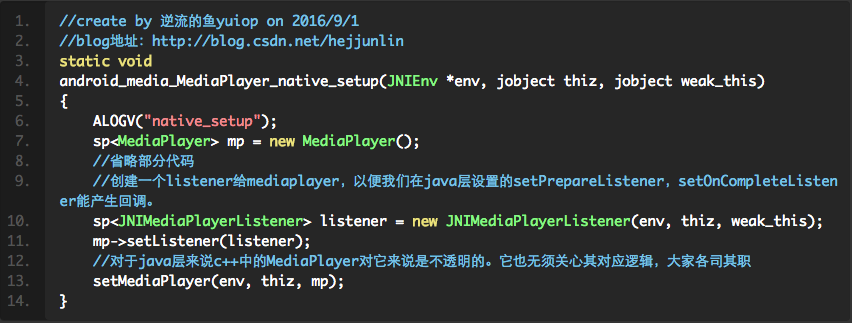

以上就是native_init方法，可以看到，就是做了一些准备工作，获取一些方法，一些要用的成员变量。接着回到之前说的，create中MediaPlayer构造函数，有一个native_setup，在android_media_MediaPlayer.cpp找到对应方法：

可以看到会设置一些回调用的listener及创建c++中的MediaPlayer对象。

MediaPlayer的setDataSource过程

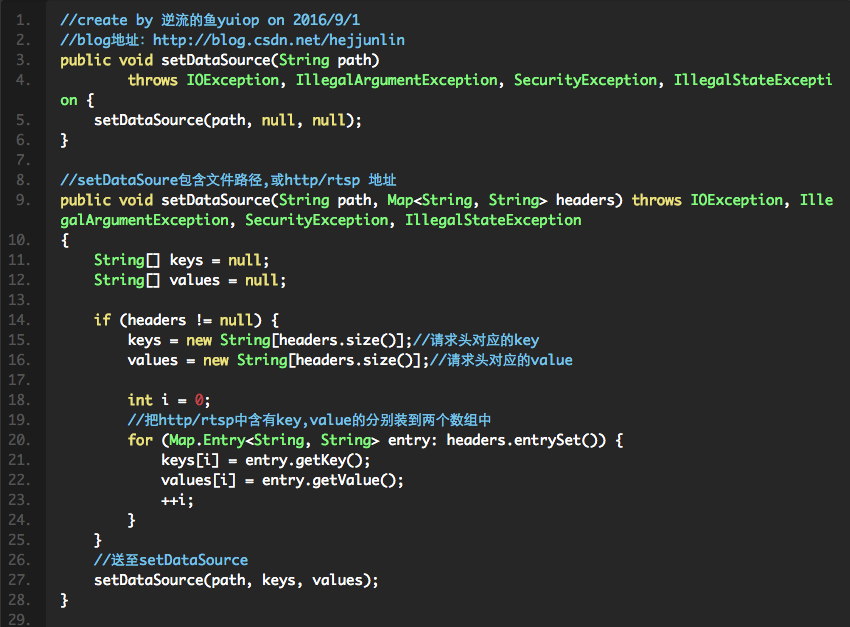

上面就是MediaPlayer的构造过程：构造后接下来要设置数据源，进而到了setDataSource操作，我们看下setDataSource做了什么操作：

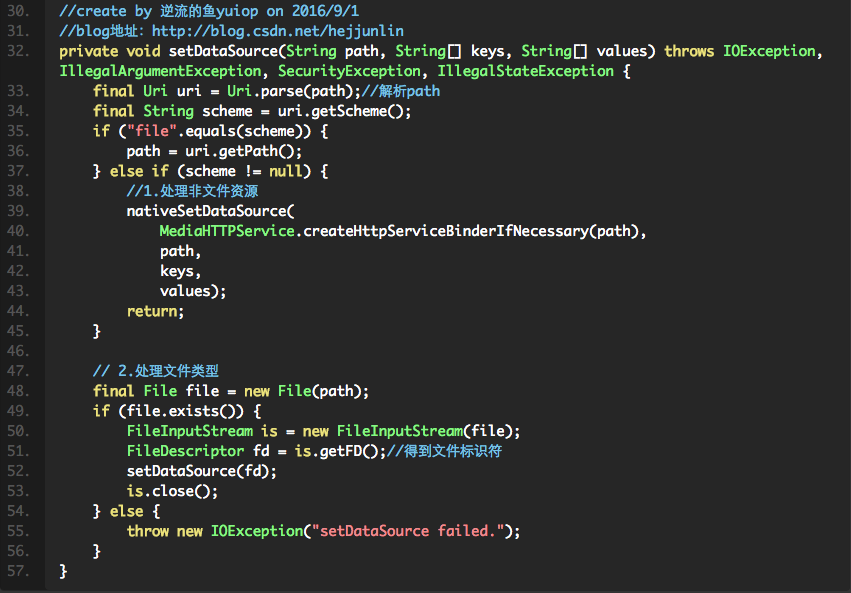

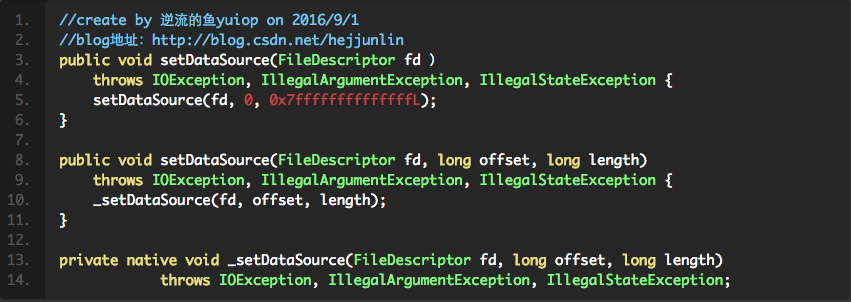

先看看如果送的setDataSource中的uri是文件类型：

开始进入jni层,发现找不到android_media_MediaPlayer_setDataSource方法，可以发现有一个方法名对应映射方法声明：

以上这个方法名字映射，如果看过JNIEnv * 源码的话，对上面这些并不陌生，无非也是映射，不影响我们分析，在这里我们接下来要去找android_media_MediaPlayer_setDataSourceFD这个函数看看：

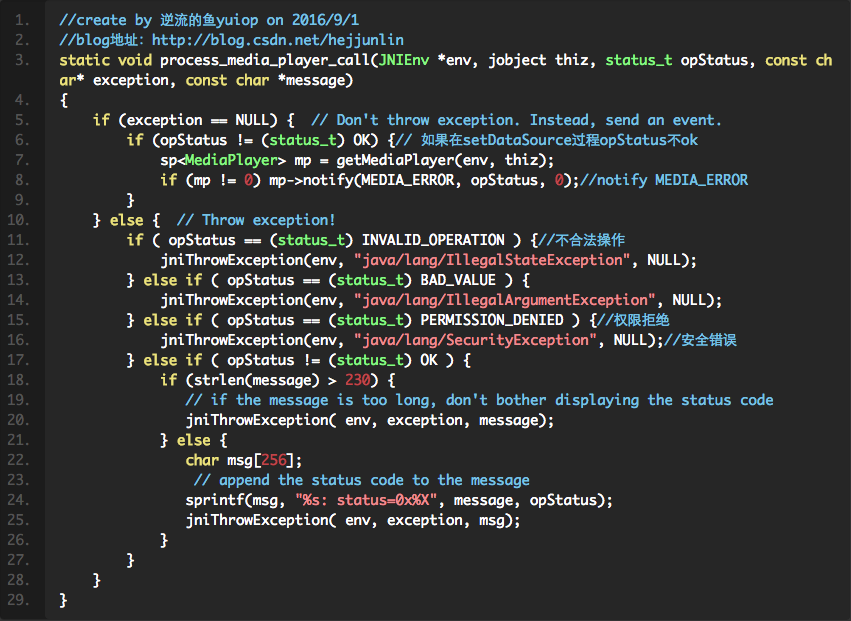

接着看process_media_player_call方法：

以上代码总结为：当 mp->setDataSource(fd, offset, length)方法后得到status后，对各种状态进行notify。有异常的直接抛出，这样也就不会影响mediaplayer后面的执行过程。
接下来看下以http/rtsp传入到jni中，在java层对应的nativeSetDataSource方法：

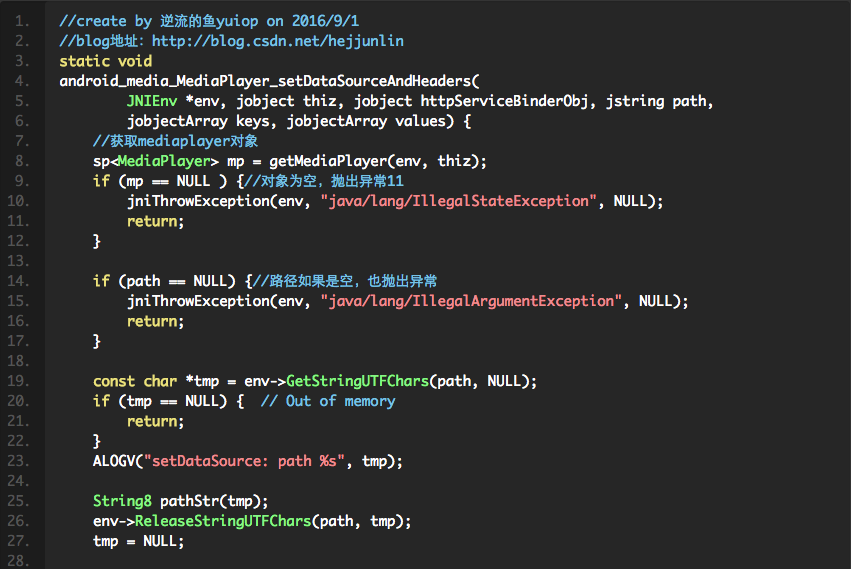

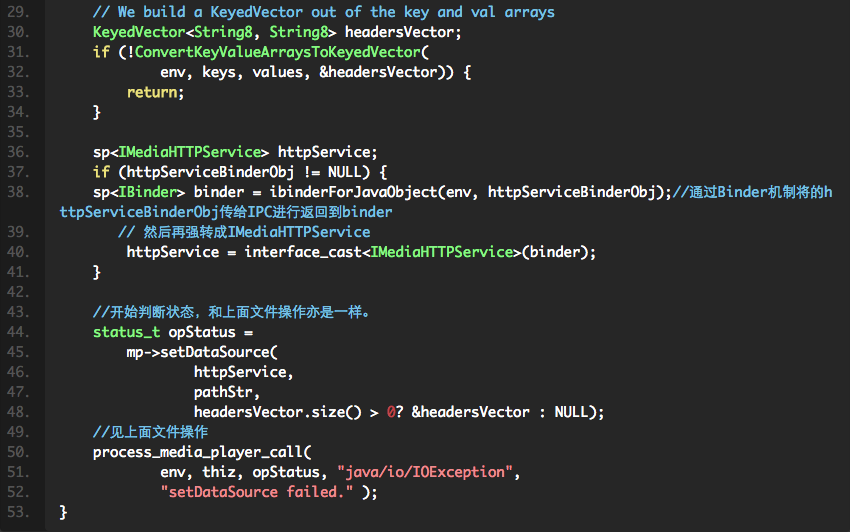

在jni中通过映射表，可对应到android_media_MediaPlayer_setDataSourceAndHeaders：

到此，setDataSource的过程就完成了。这里要注意两个点，一个是从Java->jni->c++正向调用过程（前面从java到native都是正向过程），一种是c++ -> jni -> java层过程（如 mp->setDataSource( httpService, pathStr, headersVector.size() > 0? &headersVector : NULL），那有人肯定会问了？这样来回调的好处是什么？

• 安全性，封装在native层的代码以so形式，破环性风险小
• 效率快，在运行速度上c++执行时间快，且底层也是c++写的。可以对复杂的渲染及对时间要求高的，放在native是最好不过的选择了。
• 连通性，正向调用将值进行传入，反向调用把处理过值通知回去。相当于一根管道一样。

MediaPlayer的setDisplay过程

接下来看下在setDataSource之后，开始进行mp.setDisplay(holder)

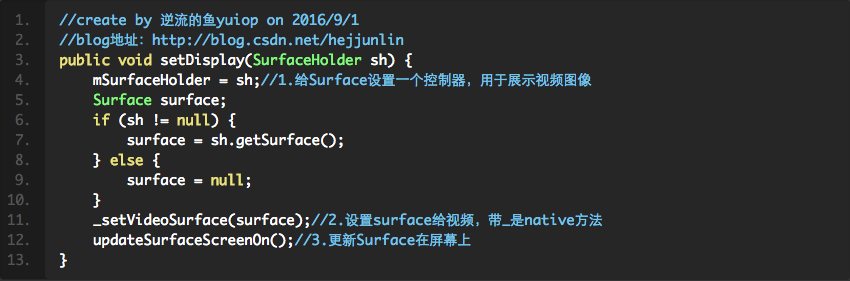

MediaPLayer.java -> setDisplay

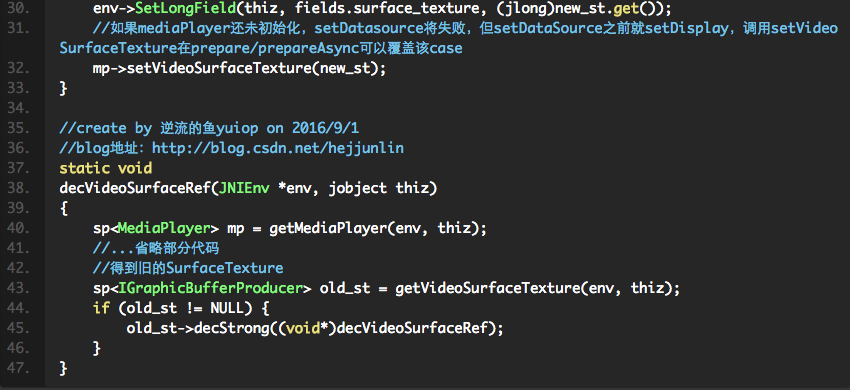

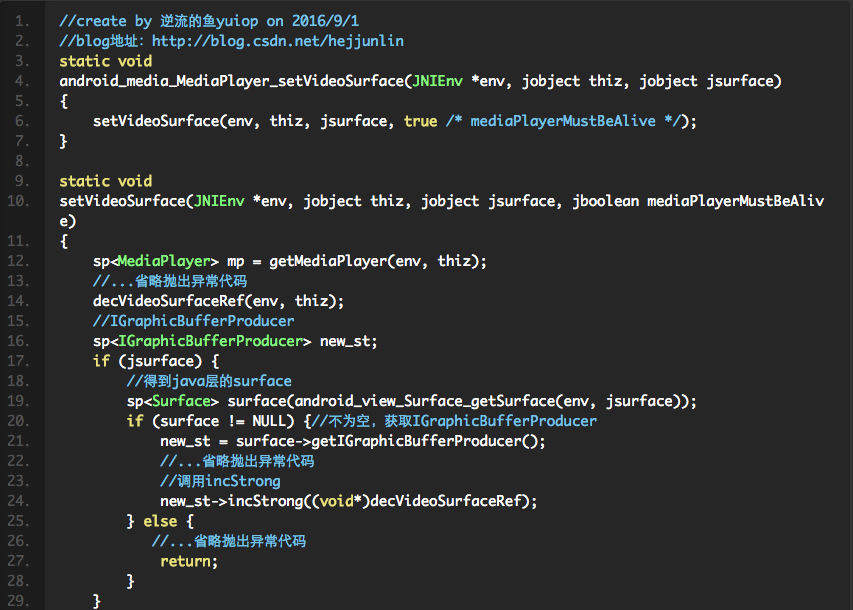

对于2，同样在android_media_MediaPlayer.cpp找到其对应方法：

这里有几个概念要理解下：

• SurfaceTexture: SurfaceTexture是从Android3.0（API 11）加入的一个新类。这个类跟SurfaceView很像，可以从video decode里面获取图像流（image stream）。但是，和SurfaceView不同的是，SurfaceTexture在接收图像流之后，不需要显示出来。SurfaceTexture不需要显示到屏幕上，因此我们可以用SurfaceTexture接收来自decode出来的图像流，然后从SurfaceTexture中取得图像帧的拷贝进行处理，处理完毕后再送给另一个SurfaceView用于显示即可。
• Surface: 处理被屏幕排序的原生的buffer，Android中的Surface就是一个用来画图形（graphics）或图像（image）的地方，对于View及其子类，都是画在Surface上，各Surface对象通过Surfaceflinger合成到frameBuffer，每个Surface都是双缓冲（实际上就是两个线程，一个渲染线程，一个UI更新线程），它有一个backBuffer和一个frontBuffer，Surface中创建了Canvas对象，用来管理Surface绘图操作，Canvas对应Bitmap，存储Surface中的内容。
• SurfaceView: 这个可能经常被说起，在Camera,MediaRecorder,MediaPlayer中用来显示图像的。SurfaceView是View的子类，且实现了Parcelable接口且实现了Parcelable接口，其中内嵌了一个专门用于绘制的Surface，SurfaceView可以控制这个Surface的格式和尺寸，以及Surface的绘制位置。可以理解为Surface就是管理数据的地方，SurfaceView就是展示数据的地方。
• SurfaceHolder:顾名思义，一个管理SurfaceHolder的容器。SurfaceHolder是一个接口，可理解为一个Surface的监听器。
  通过回调方法addCallback（SurfaceHolder.Callback callback )监听Surface的创建
  通过获取Surface中的Canvas对象，并锁定之。所得到的Canvas对象
  通过当修改Surface中的数据完成后，释放同步锁，并提交改变Surface的状态及图像，将新的图像数据进行展示。
• 而最后综合：SurfaceView中调用getHolder方法，可以获得当前SurfaceView中的Surface对应的SurfaceHolder，SurfaceHolder开始对Surface进行管理操作。这里其实按MVC模式理解的话，可以更好理解。M:Surface(图像数据)，V:SurfaceView(图像展示)，C:SurfaceHolder(图像数据管理)。MediaPlayer.java中setDisPlay的操作就是对将要显示的视频设预设置。
  以上就是setDisPlay过程，java中setDisPlay最后一行，就是通过jni返回的Surface，时时做好更新准备。
