概述

1、设备连接主串口，串口调试助手波特率使用9600，选择对应的端口号。在串口调试助手上输入AT发送，查看是否有OK返回。

如果想修改波特可以通过下面的AT来修改

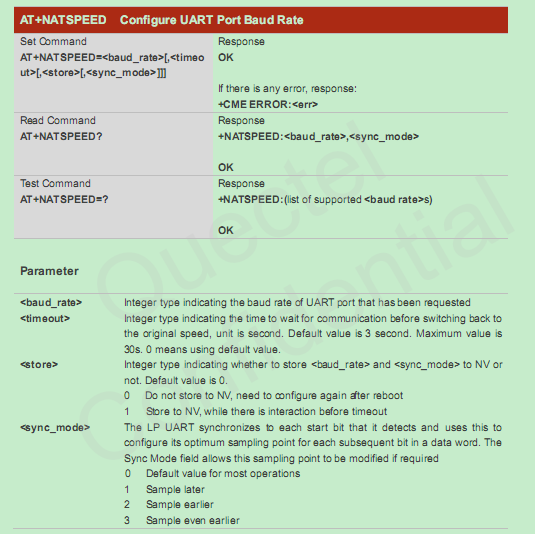

AT+NATSPEED   Configure UART Port Baud Rate

(主串口进行AT命令通信和数据传输时，波特率为9600bps；

主串口也可用于软件升级，此时波特率为115200bps。

调试串口输出日志，波特率为 921600bps。 )

需要注意

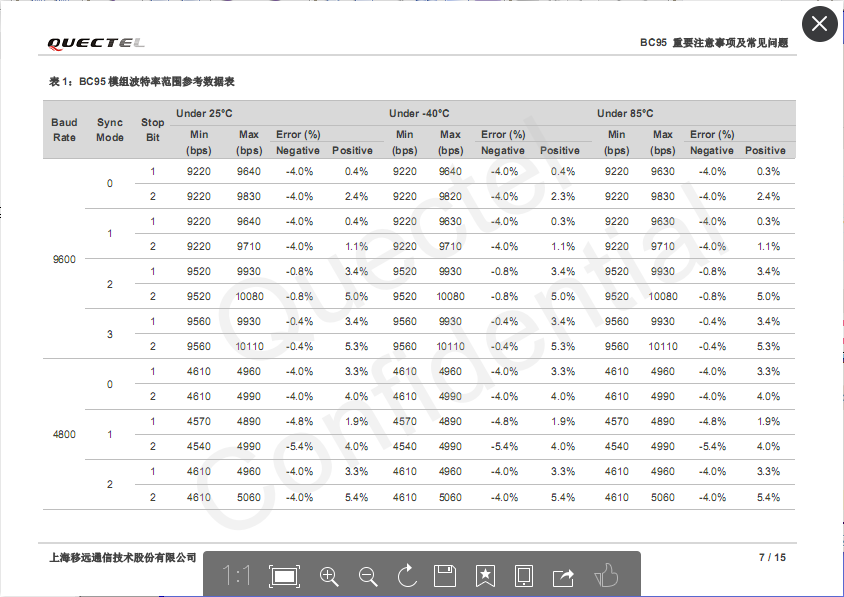

BC95 模组主串口波特率在 9600bps 和 4800bps 时，上下限范围如下图所示。外部 MCU 选型时，请
注意 MCU 的串口波特率不能超出模组主串口波特率的允许范围，否则会引起通讯异常。使用时请参考
Quectel_BC95_AT_Commands_Manual 文档中的AT+NATSPEED 指令，选择串口合适的<sync_mode>
及<stopbits>参数值。

2、 AT+CSQ查询到是99,99：

复制代码

查询当前信号质量CSQ

对应AT指令是：AT+CSQ，返回结果为+CSQ:16,99。前面这个16就是信号质量，
这个取值范围是0-31的一个数值，当这个数位99的时候，就说明没有获取到信号，
这个时候我们可能需要多等一会儿，根据不同的地点，所等待时间在1-60s内，
如果超过这个时间依旧返回的结果是+CSQ:99,99的话，
这个时候就要看一下卡是否是NB卡了，
还有就是你的模组固件版本是否在657以下（之前版本没有开启扰码功能，不能成功接入基站）。

复制代码

Ø 确认模块、SIM卡与运营商相对应，

电信：BC95-B20 支持800MHz，BC95-B5 850MHz [电信支持 800MHz（实际上该频段处于 BC95-B5 的 850MHz 频段范围内）]。

移动：BC95-B8 900MHz。

联通：BC95-B8 900MHz 和 BC95-B3 1800MHz

找网
模块找网前需确认模块型号与频段是否对应（AT+NBAND?查询模块频段信息）。

所有模块出厂频段默认为900MHz，可通过AT+NBAND=n 来设置，AT+NRB 重启模块后生效。

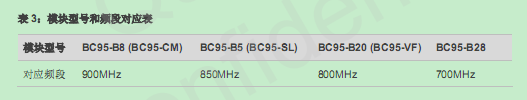

模块型号和对应频段如下：

从B650版本开始，默认开机自动找网（由 AT+NCONFIG=AUTOCONNECT,TRUE 这个命令控制），
模块会自动注册网络，不需要再发送找网的AT 命令，只需发送查询命令，查询是否注册上网即可。

复制代码

AT+NBAND?          //查询Band
AT+CFUN?          //值为 1
AT+CIMI            //查询 IMSI号
AT+CSQ              //查询信号强度
AT+NUESTATS        //查询模块状态
AT+CGATT?          //返回+CGATT:1 表示附着成功，有时延约 30s
AT+CEREG?       //查寻注网状态，1为注册上网络，2为正在找网
AT+CSCON?        //查询连接状态，1为Connected，0为 Idle

复制代码

若需要手动找网，请执行AT+NCONFIG=AUTOCONNECT,FALSE 后重启模块，开始手动找网。此设
置会自动保存。

手动找网流程有指定PLMN 和不指定PLMN两种方式，参考如下：

View Code

Ø 使用AT+NCONFIG?查看AUTOCONNECT,TRUE（参数为TRUE说明模块开启自动注网模式）CR_0354_0338_SCRAMBLING,TRUE、CR_0859_SI_AVOID,TRUE查看扰码功能是不是和基站对应上（参数为TRUE说明模块开启开启了扰码功能，基站侧也需要开启，若为FLASH则说明关闭扰码功能）扰码开关模组与基站需要对应上。

网络侧质量：AT+NUESTATS

网络侧质量较差直接影响数据发送和接收，如果RSRP和SNR数值较低，先排查天线和电路发射功率和接收灵敏度，如果没问题建议找基站侧的网优来优化基站参数。

3、 AT+NABND?查询band是否和SIM卡、模块对应上。

4、 AT+NCONFIG?查看模块是否为自动注网模式，扰码功能是否与基站匹配上。

5、 AT+CEREG? （EPS 网络注册状态）查看是否为0,1（注册上）若为0,2（正在注册）。

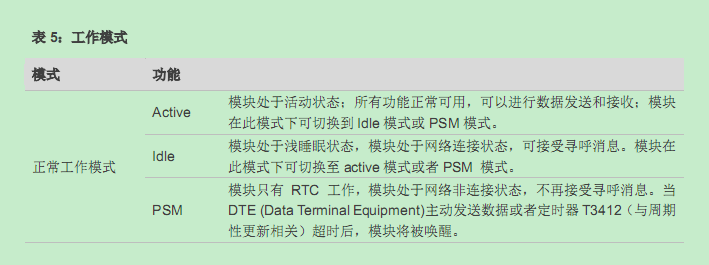

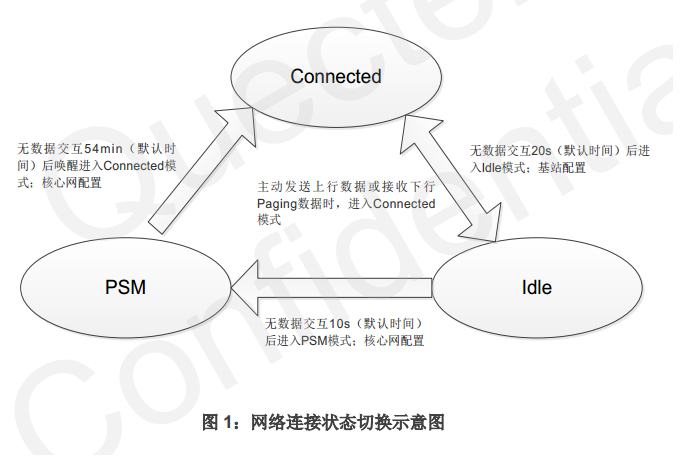

工作模式之间关系

三种连接状态下，均可发送上行数据（ CoAP/UDP）； IDLE 下发送数据，模块会进入 CONNECT 状态； PSM 下发送是数据会唤醒模块，进入 CONNECT，或者当 TAU（TAU 的时长是指从进入 IDLE 开始一直到 PSM 模式结束）超时，模块唤醒，进入 CONNECT。

1、CONNECT态：只要有数据发送，模块都会处于该状态下。模块注网后即处于该状态。该状态下没有数据交互不活动定时器到时间后，模块会进入IDLE态（这个时间是有核心网确定的，范围为 1-3600s）可通过AT+CSCON=1打开状态自动上报，+CSCON=1表示模块处于该状态。

2、IDLE态：可接收下行数据，该状态持续的时间由核心网配置，由 Active timer（ T3324）来控制，范围为 0-11160s。可通过AT+CSCON=1打开状态自动上报，+CSCON=0表示模块处于该状态。若开启小区重选功能，是在IDLE态下完成自动重选的。

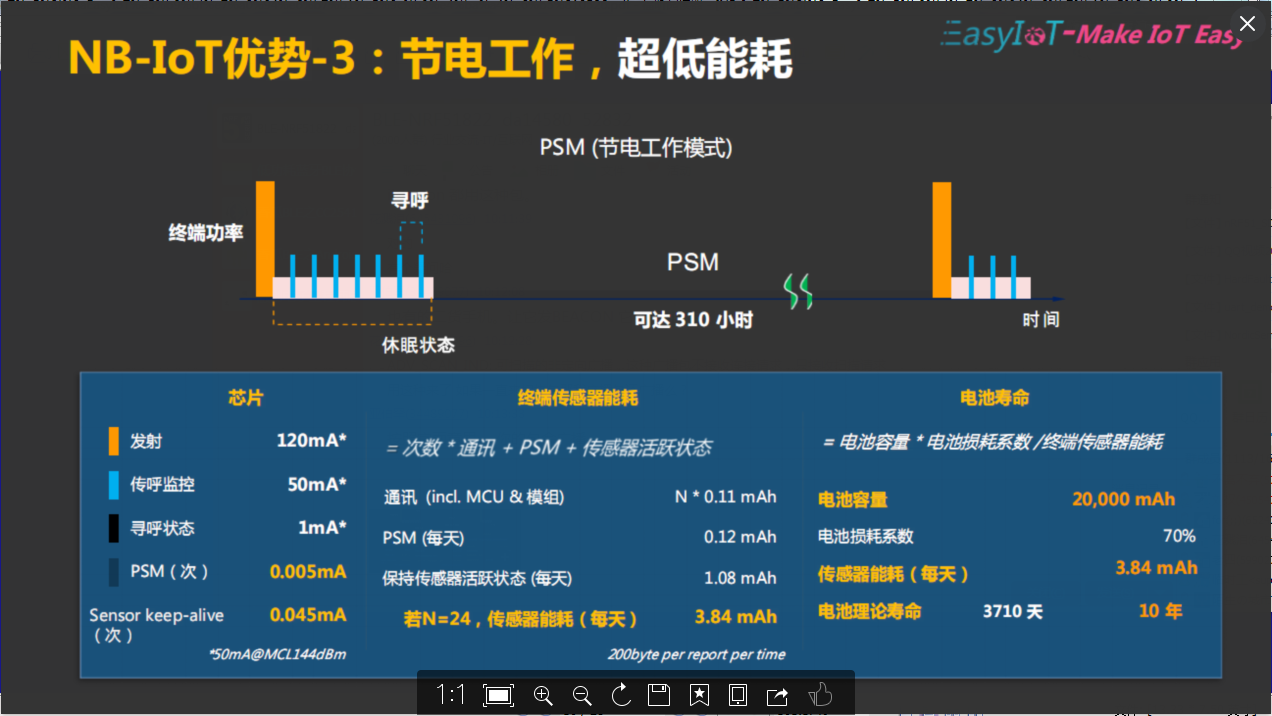

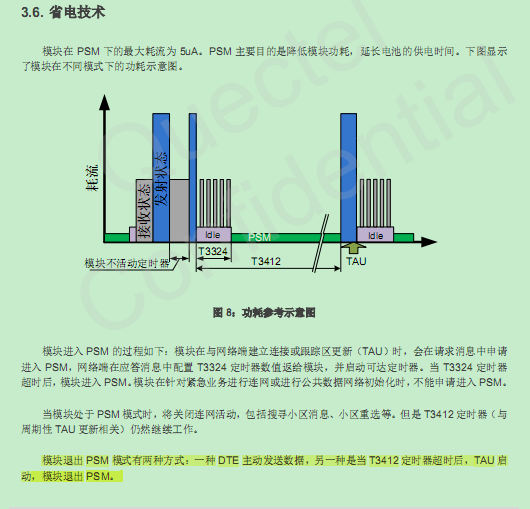

3、PSM态：该状态下不接受下行数据，处于PSM模式时将与服务器断开连接，网络侧不能寻呼到设备，必须等待设备主动发起连接。该状态持续的时间由核心网配置， TAU（扩展）定时器 T3412 来控制，范围为 0h-320h。T3412 扩展值最大可取 320h。若两个值同时存在，模组以 T3412 扩展值为准。可通过AT+NPSMR=1打开自动上报（B657SP2及以后版本），+NPSMR=1表示模组进入PSM状态。+NPSMR=0表示模组从PSM状态唤醒进入CONNECT状态。

备注
1.  三种连接状态下，均可发送上行数据（CoAP/UDP）；Idle下发送数据，模块会进入Connected 状态；
PSM下发送是数据会唤醒模块，进入 Connected，或者当TAU超时，模块唤醒，进入Connected。
2.  Idle下，可接收下行数据，模块进入 Connected状态，PSM下不接收下行数据。
3.  TAU 的时长是指从进入 Idle 开始一直到PSM模式结束。

模块时间的获取

BC95模块发送AT+CCLK?即可返回系统时间（格林威治时间）

+CCLK:[<yy/MM/dd,hh:mm:ss>[<±zz>]]
OK
即年/月/日，时:分:秒，时区

模块软件版本与基站版本匹配说明
BC95 模块从 B656 版本开始增加了扰码（Scrambling）控制功能，此功能可通过 AT 命令进行控制。
模块出厂默认开启此功能，此时基站（Base Transceiver Station）也需要开启扰码功能，否则模块搜不到
信号，无法连接基站。若关闭扰码功能，此时基站也需要关闭扰码功能，模块才可连接基站。如下举例说
明了如何通过AT 命令关闭和开启模块扰码功能。

扰码开关指令

复制代码

扰码的开启及关闭对应的AT指令如下：
关闭扰码功能：
1.AT+CFUN=0
2.AT+NCONFIG? //查询扰码功能是否开启
3. AT+NCONFIG=CR_0354_0338_SCRAMBLING,FALSE //关闭扰码功能
4. AT+NCONFIG=CR_0859_SI_AVOID,FALSE
5. AT+NRB //重启模块

复制代码

开启扰码功能：
1. AT+CFUN=0
2. AT+NCONFIG? //查询扰码功能是否关闭
3. AT+NCONFIG=CR_0354_0338_SCRAMBLING,TRUE //开启扰码功能
4. AT+NCONFIG=CR_0859_SI_AVOID,TRUE
5. AT+NRB //重启模块

开启自动配置模式

复制代码

本次测试使用的是自动配置模式，查询模块是否开启的自动配置模式使用
AT+NCONFIG?查询。指令开启关闭自动配置模式的

AT指令如下：

开启自动配置模式：

AT+NCONFIG=AUTOCONNECT,TRUE

关闭自动配置模式：

AT+NCONFIG=AUTOCONNECT,FALSE

复制代码

ERROR 513问题解决方案

MCU通过AT+NMGS命令发送数据后，返回OK即表示UE已成功注册IoT平台并且数据已发送成功，
若返回+CME ERROR: 513（前提是已设置 AT+CMEE=1)错误，建议尝试以下两种解决方案：

1. MCU 收到+CME ERROR: 513 报错后，延迟10s~20s 后再尝试重新发送。
2.  通过 AT+NMSTATUS? 查询 IoT 平台注册状态，返回+NMSTATUS:MO_DATA_ENABLED 表示成功
注册，然后再尝试重新发送。

复制代码

小区重选

BC95 模块从 B657SP1 版本开始支持小区重选。此功能默认为关闭状态，使用 AT+NCONFIG?查询
CELL_RESELECTION 参数为 FALSE，即表示关闭，可通 AT+NCONFIG=CELL_RESELECTION,TRUE
开启小区重选，执行AT+NRB命令重启模块后生效。

AT+CFUN命令

从 B650SP8 版本开始，区分有 USIM 卡和无 USIM 卡，无卡时执行 AT+CFUN=1 会报错。当模块处
于搜网状态或者入网等业务时，不能执行 AT+CFUN=0、  AT+CFUN=1，或者进行Attach/detach操作，否
则会报错。

复制代码

 设置 CDP服务器

设置CDP服务器前请先确保模块已写 IMEI号，否则会报错。对于 B657SP1之前版本，设置CDP服
务器之前要先执行 AT+CFUN=0 命令。

确认有 IMEI 号后，再设置 CDP 服务器；如果仍报错，可能之前已经设置过一次 CDP 服务器，CDP
的 IP地址设置保存到了NV 里，由于执行AT+CFUN=1时，IP 地址必须跟NV 里存储的一致，因此报错；
执行 AT+CFUN=0可重新设置，更改 IP地址，然后执行AT+NRB命令重启模块后生效。

从 B650SP8 版本开始，区分有 USIM 卡和无 USIM 卡，请先查询模块是否插卡。对于
B650SP8~B655SP2版本，若没插卡，请执行 AT+NCONFIG?查询 AUTOCONNECT 是不是默认为TRUE，
如果是，执行 AT+NCONFIG=AUTOCONNECT,FALSE命令后重启模块再设置 CDP 服务器。
