eNB 基站

MME 处理信令的网元

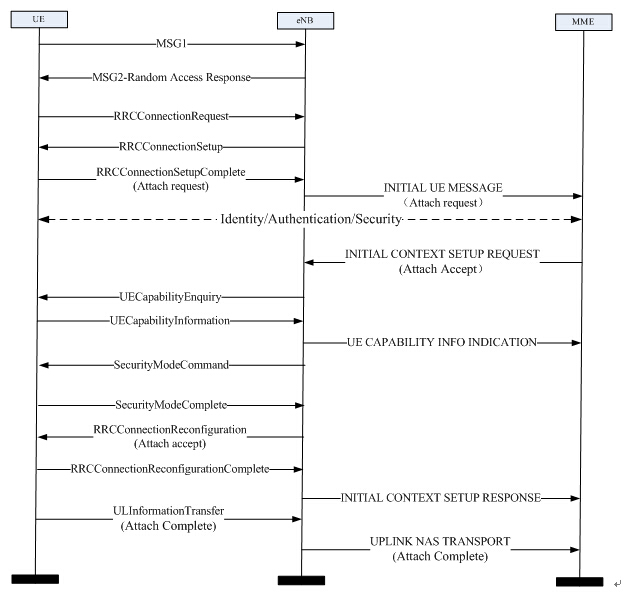

开机附着流程

  开机附着流程说明：

     N0010  处在RRC_IDLE态的UE进行Attach过程，发起随机接入过程，即MSG1消息；

     N0020  eNB检测到MSG1消息后向UE发送随机接入响应消息，即MSG2消息；

     N0030  UE收到随机接入响应后，根据MSG2的TA调整上行发送时机，向eNB发送RRCConnectionRequest消息申请建立RRC连接；

     N0040  eNB向UE发送RRCConnectionSetup消息，包含建立SRB1信令承载信息和无线资源配置信息；

     N0050 UE完成SRB1信令承载和无线资源配置，向eNB发送RRCConnectionSetupComplete消息，包含NAS层Attach request信息；

     N0060  eNB选择MME，向MME发送INITIAL UE MESSAGE消息，包含NAS层Attach request消息；

     N0070  MME向eNB发送INITIAL CONTEXT SETUP REQUEST消息，包含 NAS层Attach Accept消息；

     N0080  eNB接收到INITIAL CONTEXT SETUP REQUEST消息，如果不包含UE能力信息，则eNB向UE发送UECapabilityEnquiry消息，查询UE能力；

    N0090  UE向eNB发送UECapabilityInformation消息，报告UE能力信息；

    N0100  eNB向MME发送UE CAPABILITY INFO INDICATION消息，更新MME的UE能力信息；

    N0110  eNB根据INITIAL CONTEXT SETUP REQUEST消息中UE支持的安全信息，向UE发送SecurityModeCommand消息，进行安全激活；

    N0120  UE向eNB发送SecurityModeComplete消息，表示安全激活完成；

    N0130  eNB根据INITIAL CONTEXT SETUP REQUEST消息中的ERAB建立信息，向UE发送RRCConnectionReconfiguration消息进行UE资源重配，包括重配SRB1信令承载信息和无线资源配置，建立SRB2、DRB（包括默认承载）等；

    N0140  UE向eNB发送RRCConnectionReconfigurationComplete消息，表示无线资源配置完成；

    N0150  eNB向MME发送INITIAL CONTEXT SETUP RESPONSE响应消息，表明UE上下文建立完成；

    N0160  UE向eNB发送ULInformationTransfer消息，包含NAS层Attach Complete、Activate default EPS bearer context accept消息；

    N0170  eNB向MME发送上行直传UPLINK NAS TRANSPORT消息，包含NAS层Attach Complete消息。

去附着流程

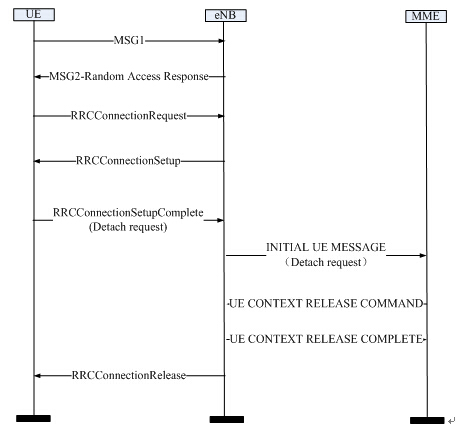

    Idle状态下关机去附着流程：

    Idle状态下关机去附着流程说明：

    N0010  处在RRC_IDLE态的UE进行Detach过程，发起随机接入过程，即MSG1消息；

    N0020  eNB检测到MSG1消息后，向UE发送随机接入响应消息，即MSG2消息；

    N0030  UE收到随机接入响应后，根据MSG2的TA调整上行发送时机，向eNB发送RRCConnectionRequest消息；

     N0040  eNB向UE发送RRCConnectionSetup消息，包含建立SRB1信令承载信息和无线资源配置信息；

    N0050 UE完成SRB1承载和无线资源配置，向eNB发送RRCConnectionSetupComplete消息，包含NAS层Detach request信息，Detach request消息中包括Switch off信息；

    N0060  eNB选择MME，向MME发送INITIAL UE MESSAGE消息，包含NAS层Detach request消息；

    N0070  MME向eNB发送UE CONTEXT RELEASE COMMAND消息，请求eNB释放UE上下文信息；

    N0080  eNB接收到UE CONTEXT RELEASE COMMAND消息，释放UE上下文信息，向MME发送UE CONTEXT RELEASE COMPLETE消息进行响应，并向UE发RRCConnectionRelease消息，释放RRC连接；

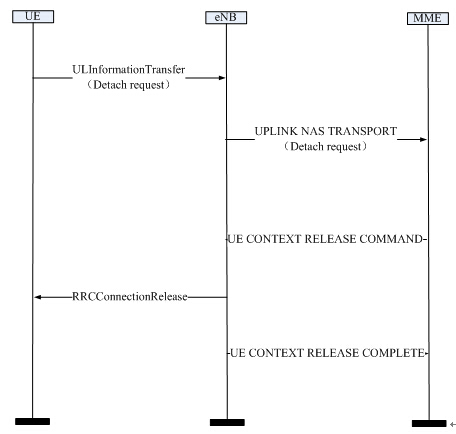

    CONNECTED态下关机去附着流程：

    CONNECTED态下关机去附着流程说明：

    N0010  处在RRC_CONNECTED态的UE进行Detach过程，向eNB发送ULInformationTransfer消息，包含NAS层Detach request信息；

    N0020  eNB向MME发送上行直传UPLINK NAS TRANSPORT消息，包含NAS层Detach request信息；

    N0040  eNB向UE发送DLInformationTransfer消息，包含NAS层Detach accept消息；，Detach request消息中包括Switch off信息；
