【ModBus】modbus之poll/slave工具使用教程(3)

hey-girl东拼西凑原创文章，若有歧义可留言，若需转载需标明出处

前言: 之前文章唠了五毛钱modbus协议，这篇文章主要讲讲仿真工具的安装使用。如果和我一样，之前是互联网软件类的开发狗，没有接触过这个协议的。可以先看看我前面写的关于协议的详解，这样理解起来就很easy。

首先说说我知道的一些工具modebus poll、modebus slave、Mthings。这里我们主要讲modebus poll、modebus slave。

1. poll和slave概述
   首先放官网地址tools,可能你在搜索的时候，会发现很多和谐的下载方式，氮素还是建议在座的各位去官网先看看。

   poll：是非常流行的 Modbus 主站模拟器，用于测试和调试您的从站设备。支持 Modbus RTU/ASCII 和 Modbus TCP/IP（来自官网翻译）

   slave：是一个从站模拟器，用于模拟 32 个从设备/地址区域。OLE 自动化支持，可轻松连接到 Excel 电子表格。(来自官网翻译）

   下载安装：首先我们需要下载这2个软件，官网即可下载。下载安装都很简单，软件属于收费软件。如果有条件请支持正版。因为我只是学习下。注册码可以自行百度。

   这里安装好会就会看见这2个图标了

   主从模拟器有了以后，这里我们还需要下载一个工具。

2. Virtual Serial Port Driver虚拟com端口工具
   不下载后面玩不了，会给报错说端口没有定义的。

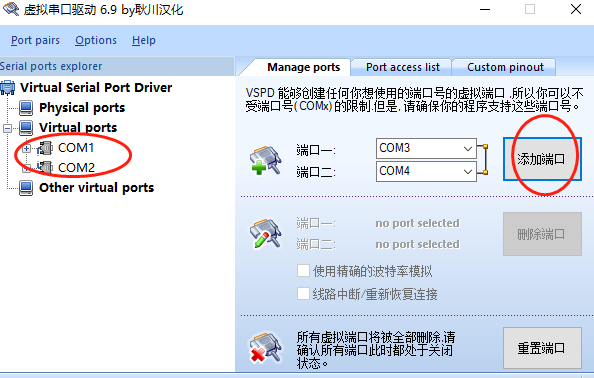

   这个工具得下一个，虚拟com端口的。软件使用也是傻瓜教程，直接add

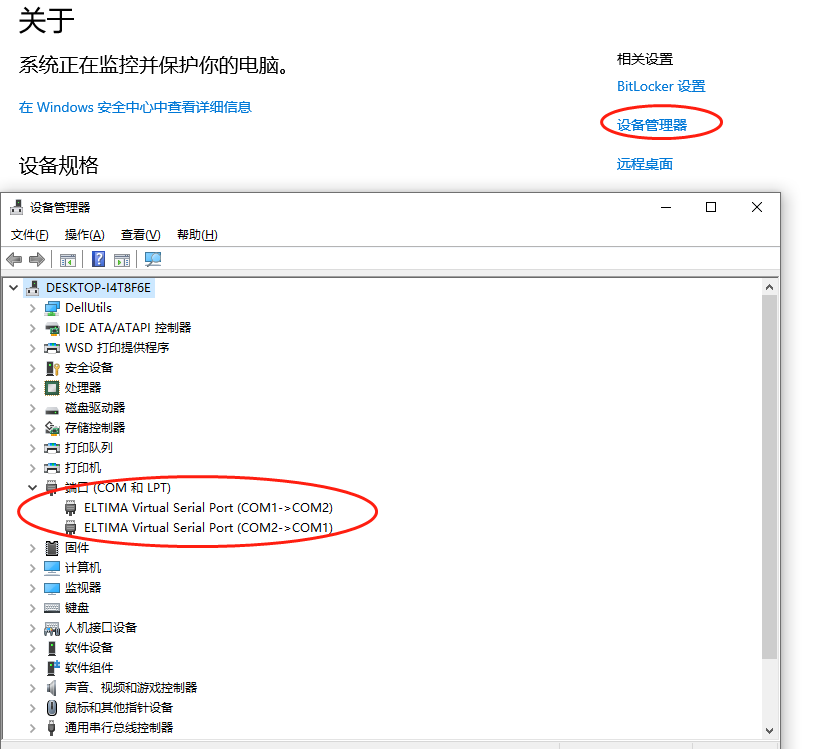

   添加好虚拟端口以后。win10可以点击此电脑-属性-设备管理器


3. 模拟串口通讯-RTU
   演示用的版本poll(),slave(7.3.0)
   首先配置slave从机。打开软件。第一个界面。id=1表示从机地址。F=03表示协议功能码。03就是读保持寄存器。

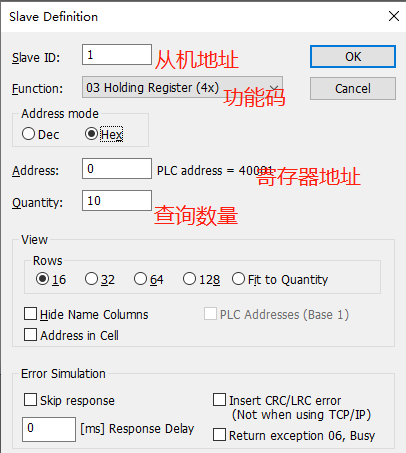

   选择工具栏的setup-slave definition(快捷键F8)。这里代表的意思已标注。配置好以后点击ok

   选择工具栏的setup-Connection-connect，出现如下界面，配置好后点击ok。这里参数比较多，说明下
   connection: Serial port 表示传输方式是串行端口
   Serial setting: 设置刚刚的虚拟端口
   9600 Baud 波特率
   8data bits 数据位
   Parity 校验位
   stop bit 停止位
   mode :rtu
   这里就是设置串口参数

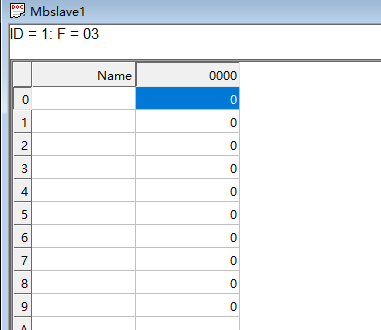

   配置好以后点击ok,就会出现如下界面

   至此，从机的配置我们做完了，接着我们操作poll(主机)。同样的打开poll,

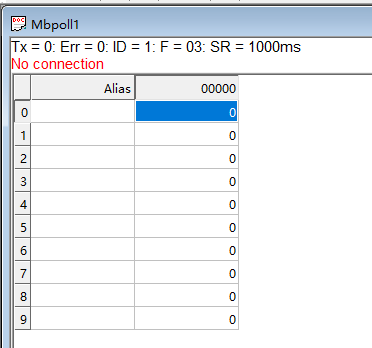

   出现如下界面：
   tx =0 发送0次命令
   err =0错误次数0，
   id = 从机ID，
   f = 功能号03，
   sr= 轮询间隔1000ms

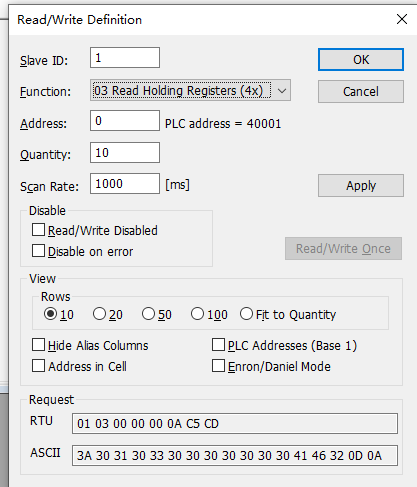

   选择工具栏的setup-slave definition(快捷键F8).这里就是设置要通讯的从机地址1，功能码。寄存器地址数量，和轮询时间

   选择工具栏的setup-Connection-connect。串口参数和传输模式得和从机一致。
   端口是com1-com2.

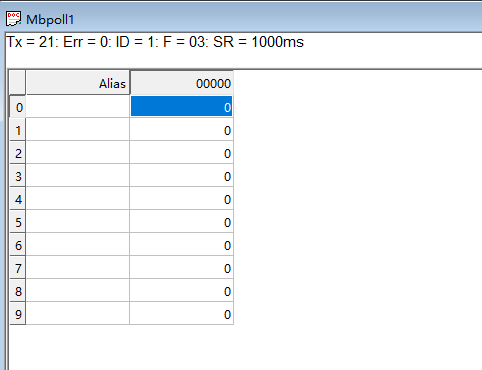

   点击ok以后。就会发现连接成功

   为了方便调试，我们可以查看通讯数据帧。选择工具栏中的Display-Communication.

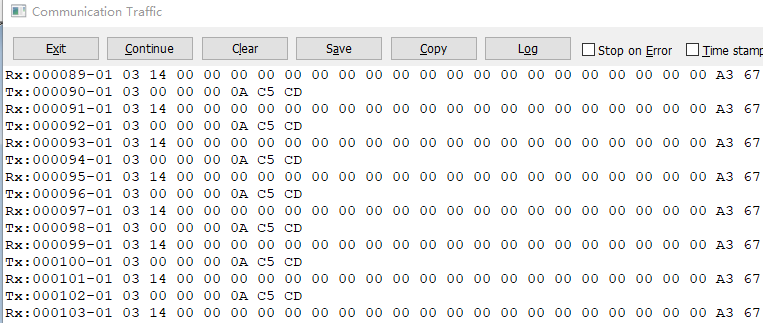

   可以显示出当前发送命令和接受的数据。图下图就是收发的数据帧。

   这里的数据帧含义解析：
   Rx表示接收的数据帧
   Tx表示发送的数据帧
   000089这样的6位表示序列号
   随便看一条数据
   Tx:000090-01 03 00 00 00 0A C5 CD
   01 从机地址
   03 功能码
   00 00 00 0A 数据
   C5 CD 校验

我们可以在slave中配置下寄存器的值。比如我给随便配置个值68。

点击ok.我们在看看poll的数据帧。就会读到。

至此一个简单的RTU连接就已完成
4. 以太网通讯-TCP
TCP其实就是如法炮制了。

最后
