概述
配置说明
主芯片：NT98566 1Gb DDR3

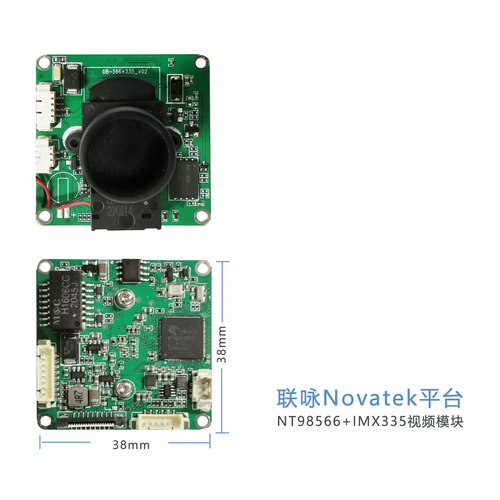

Sensor：IMX335 5M@30Hz
FLASH：1Gb SPI_NAND
功能：百兆网、音频、SD卡、USB、SPI（IO）、灯板、IRC、RTC、出厂复位。
功耗：2W

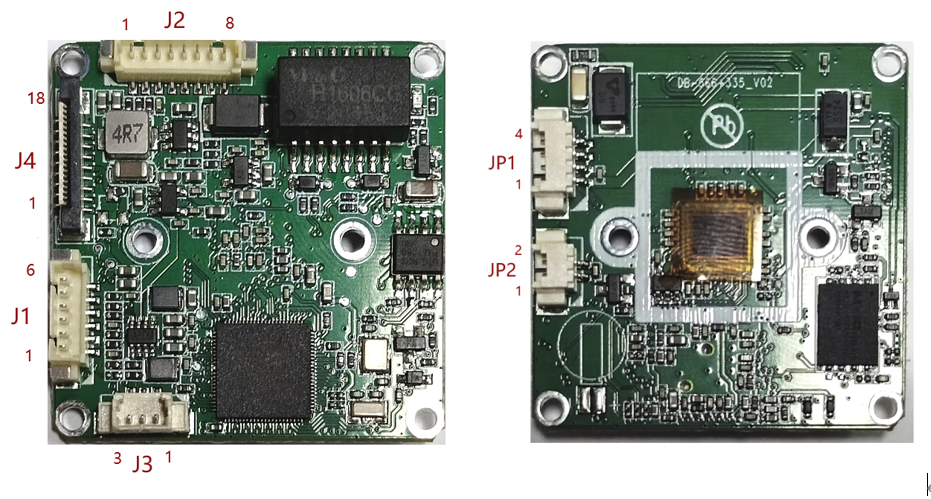

接口说明
| JI 6pin_1.25mm 调试接口 | |||
| PIN1 | 12V/3.3V跳选输出，默认空 | PIN4 | UART_TXD_3V3(debug) |
| PIN2 | GND | PIN5 | USB_DP |
| PIN3 | UART_RXD_3V3(debug) | PIN6 | USB_DM |
| J2 8pin_1.25mm(网络TX和RX可互换) 电源及网络 | |||
| PIN1 | 出厂复位，低有效，若开机时拉低则进入网口烧录模式 | PIN5 | RJ45-3 |
| PIN2 | 网灯输出（OD门）可跳IO输出 | PIN6 | RJ45-6 |
| PIN3 | RJ45-1 | PIN7 | GND |
| PIN4 | RJ45-2 | PIN8 | 12V_IN (10V-14V) |
| J3 3pin_1.25mm 音频接口 | |||
| PIN1 | LINE IN (不支持MIC直连) | PIN3 | LINE OUT |
| PIN2 | GND | ||
| J4 FFC_0.5mm 功能接口 | |||
| PIN1 | SDIO1_DET | PIN10 | SPI2_CSN （DSI_GPIO） |
| PIN2 | SDIO1_D3 | PIN11 | SPI2_CLK |
| PIN3 | SDIO1_D2 | PIN12 | SPI2_DI |
| PIN4 | SDIO1_D1 | PIN13 | SPI2_DO |
| PIN5 | SDIO1_D0 | PIN14 | MOTO_EN_1V8(默认低) |
| PIN6 | SDIO1_CMD | PIN15 | BS3(默认低) |
| PIN7 | GND | PIN16 | BS0(默认低) |
| PIN8 | SDIO1_CLK(默认低) | PIN17 | GND |
| PIN9 | 3V3_SD | PIN18 | 12V_OUT |
| JP1 4pin_1.25mm 灯板接口 | |||
| PIN1 | 12V_OUT | PIN3 | 日夜检测输入（高为黑夜模式） |
| PIN2 | GND | PIN4 | IR_LED_EN |
| JP2 2pin_1.25mm IRCUT接口 | |||
| PIN1 | IRCUT_B | PIN2 | IRCUT_A |
