芯片平台

本文是以海思的HI3518E芯片讲解的，HI3518E芯片内部集成了64M的DDR，开发板上在HI3518E芯片外部连接了16M的spi flash芯片。uboot、kernel、rootfs最终都烧写到spi flash中。

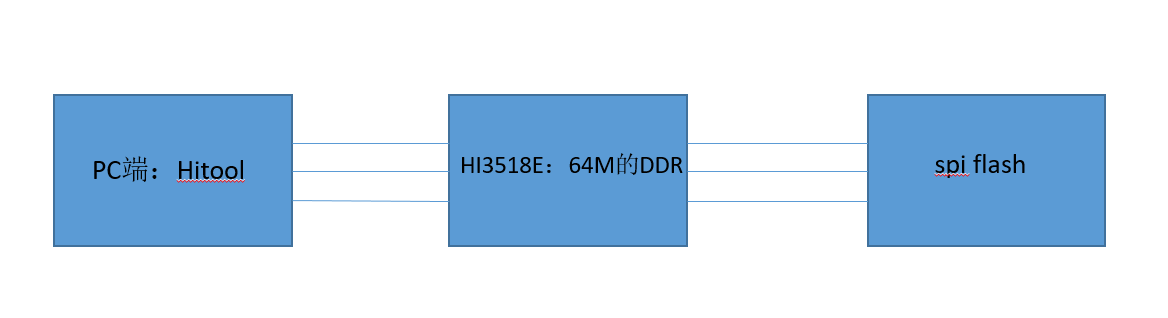

硬件连接的原理图

解析：
1.PC端上运行HiTool软件，通过串口和海思芯片相连；
2.海思芯片内置了64M的DDR，在烧写到spi flash中充当中转的作用；
3.spi flash连接在海思的spi flash的相关引脚上；

烧写的原理：

1.硬件上 bootrom_sel 需要设置为 1，从 bootrom 启动。芯片上电后，当启动模式为从 BOOTROM 启动时，海思的BOOTROM的程序会去初始化串口，然后尝试与海思的HiTool工具建立通信。
2.HiTool工具在开始烧写后，会与海思芯片建立连接，首选与 bootrom 进行交互，工具 DDR 参数传送到传到 bootrom。
3.先下载uboot的一部分代码到内部的RAM中，用这部分代码去初始化64M的DDR；
4.将剩下的uboot程序下载到DDR中，然后通过DDR中启动uboot，然后将DDR中的uboot程序烧写到外部的spi flash中。
5.至于烧写的更具体的细节，在HiTool软件、海思的内置代码、uboot中做了隐藏，一般不需要知道这些细节。我们只需要保证硬件连接正确，在HiTool软件中指明要烧写的文件、flash类型、起始地址、烧写长度，就可以一键完成烧写。

HiTool工具的使用

参考博客《海思烧录工具HiTool的使用方法以及烧录uboot》。
