概述

一、预览花屏、分屏、卡屏

1. 现象

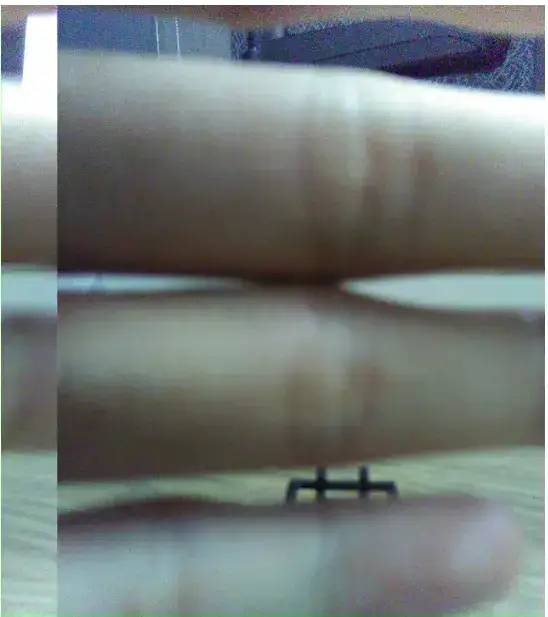

分屏

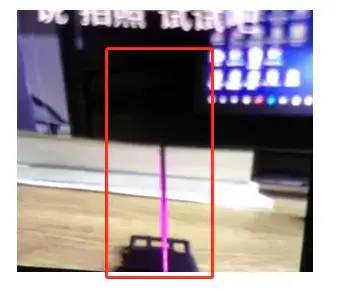

花屏

打开智能识物APP，底层sensor输出默认选择1632x1224(200w)这组sensor输出，就会导致出现花屏、分屏等问题，
但是选择全尺寸3264x2448（800w）输出时，又不会出现这样的问题。
经过测量DVDD电压，发现小尺寸1632x1224(200w)出现异常。

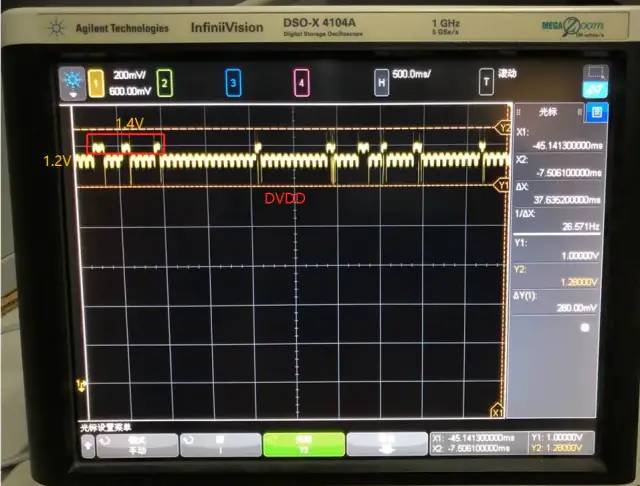

DVDD

可以看到，在使用小尺寸1632x1224(200w)输出时，DVDD在1.2V到1.4V直接不停的跳，导致供电电压不稳定，
但是在使用小尺寸全尺寸3264x2448（800w）输出，这路供电可以固定到1.4V，很稳定，因此全尺寸不会出现问题！

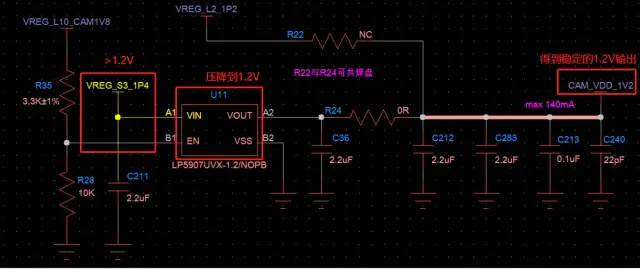

硬件原理图

那么问题来了？
为啥全尺寸3264x2448（800w）输出，这路供电可以固定到1.4V，使用小尺寸1632x1224(200w)输出时，DVDD在1.2V到1.4V直接不停的跳。

原因：本身这路电是给系统供电的，软件上我们并不会控制pm89l6_S3这路电压。
pm89l6_S3会自身根据系统负载去动态改变电压，
当使用全尺寸输出的时候，系统负载大，所以能稳定到1.4V，
当使用200w尺寸输出的时候，系统负载小，S3自身会跳到1.2V。

2. 解决方案：

1.硬件上，这路供电切换到一个稳定的供电电压！
2.软件上：
修改cam_vdig-supply = <&pm8916_s3>电压，固定到1.4V供电。
kernel/arch/arm/boot/dts/qcom/msm8909-pm8916-camera-sensor-i18.dtsi

qcom,camera@0 {
···
        cam_vdig-supply = <&pm8916_s3>;
        cam_vio-supply = <&pm8916_l10>;
        cam_vaf-supply = <&pm8916_l11>;
        qcom,cam-vreg-name = "cam_vdig","cam_vio", "cam_vaf";
        qcom,cam-vreg-type = <0 0 0>;
        qcom,cam-vreg-min-voltage = <1400000 1800000  2800000>;
        qcom,cam-vreg-max-voltage = <1400000 1800000  2800000>;
···
}

//修改pm8916_s3最大值为1.4V
kernel/arch/arm/boot/dts/qcom/msm8916-regulator.dtsi

    rpm-regulator-smpa3 {
        status = "okay";
        pm8916_s3: regulator-s3 {
            regulator-min-microvolt = <1200000>;
            //修改最大值为1.4V
            regulator-max-microvolt = <1400000>;
            qcom,init-voltage = <1200000>;
            status = "okay";
        };
    };

二、打开相机概率性红屏

1.现象

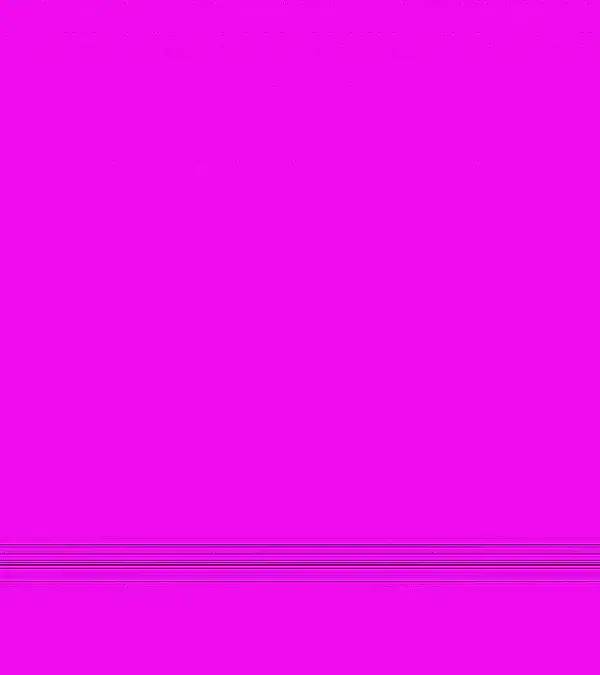

红屏

从log中看，sensor是有数据输出的，点击拍照也能拍，
只不过拍出来的画面和预览的画面是一样的，全红。

2.原因

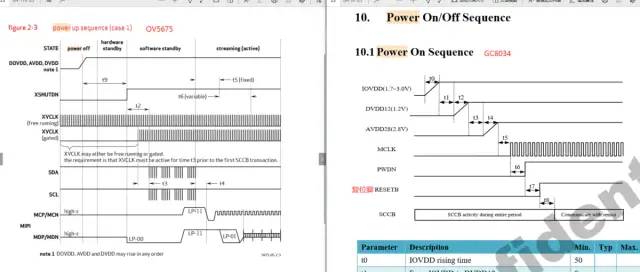

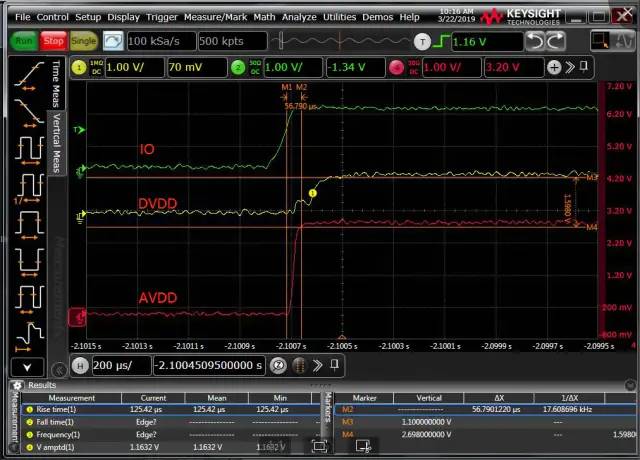

由下图可以看出，AVDD上电比IO还快，不符合上电时序的要求，就可能造成许多莫名其妙的bug。


不同厂家的sensor，对时序的要求不一样，像OV5675对三路上电的时序就没有严格的要求，gc8034相对来说要严格一下。

另外一点：

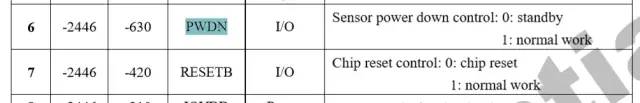

ov5675，只有XSHUDTN，

gc8034有PWDN和Reset脚。

相当于ov5675的XSHUDTN完成了gc8034有PWDN和Reset脚所有的功能。

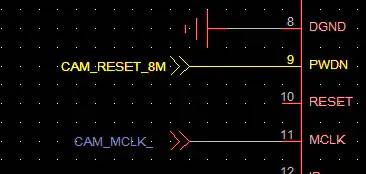

但是我们gc8034硬件连接上，只使用了PWDN，
如果芯片不是很好，也可能带来莫名其妙的bug，图像异常，黑屏等，存在这样的隐患。

如果没有RST，时序必须满足：GC8034有power on reset，即检测到AVDD有低电平到高电平的动作，sensor内部会做reset；但需要要求AVDD在DVDD之后上电才会有效。

三、打开相机概率性黑屏

1.现象

预览黑屏

从log中分析：

04-01 17:26:17.536 424 4171 E mm-camera: mct_bus_sof_thread_run: SOF freeze; Sending error message
04-01 17:26:17.539 403 4148 E mm-camera-intf: mm_camera_event_notify: Camera Event DAEMON DIED received
04-01 17:26:17.541 3838 3838 E Camera FW: wzm Error callback 100

这就是SOF freeze：有示 ISP 未从内核接收到 SOF IRQ，必须检查CSID/CSIPHY/CAMIF,也就是说ISP没有接收传感器传输的帧
一般来说，这个问题排查比较复杂。

2. 原因

我们基于以下3个方面去排查问题：

1.Timming（上电时序）
2.sensor setting(与vendor商的fae确认)
3.调整settle_cnt看是否有优化

st**atic struct msm_camera_csi2_params gc8034_csi_params = {
  .csid_params = {
    .lane_cnt = 4,

    .lut_params = {
      .num_cid = ARRAY_SIZE(gc8034_cid_cfg),
      .vc_cfg = {
         &gc8034_cid_cfg[0],
         &gc8034_cid_cfg[1],
      },
    },
  },
  .csiphy_params = {
    .lane_cnt = 4,
    .settle_cnt = 0x10,//0x14//120ns
  },
};

不过，sof的问题，最重要的还是前面的上电时序要符合，并且reset脚要接
我们换了三星s5k4h7的sensor,对上电时序没要求，又有reset功能，就很稳定，没出现过sof freezon的问题。
