概述

Verilog逻辑运算符与按位运算符：

区别：按位运算符进行逐位的逻辑运算（如：与或非），输出与输入位数一致；
逻辑运算符进行逻辑运算，不关注输入的某一位而是将输入作为整体进行逻辑操作，输出位数为1；

列举：
        与：& 按位与；&& 逻辑与；
        或：| 按位或；||    逻辑或；
        非：~ 按位非；！逻辑非；

缩位运算符：

灵活使用缩位运算符，可以简化代码，避免重复工作；

如：
&a 可实现a各位间的与运算，即：&a等价于 a(0)&a(1)&...&a(n)

| a 可实现a各位间的或运算，即：| a等价于 a(0)|a(1)|...|a(n)

{}迭代连接运算符：

连接功能：将若干个寄存器类型/线网类型的变量首尾连接，形成一个更大位宽的变量；
如：

a = 2'b10;

b = 3'b010;

有{a,b} = 5'b10010;

迭代功能：把一个变量复制多次，首尾连接组成一个更大位宽的变量；（实际仍为连接功能的一个特例：连接元素相同）

如：

a = 2'b10;

有{4{a}}，即{a,a,a,a}

注意：
要保证迭代的完整性：{ {4{a}}，b} （{4{a}}为迭代功能，括号不能少；即不能写为{ 4{a}，b} ）
迭代连接运算符还可用于常量操作：{ {4{1'b1}}，2'b10}

Verilog逻辑移位运算符与数字移位运算符：

列举：
<< 逻辑左移运算符；<<< 数字左移运算符；
>> 逻辑右移运算符；>>> 数字右移运算符；

区别：逻辑移位运算符不关心符号位；逻辑左移右端补零，逻辑右移左端补零；
数字左移位运算符不关心符号位，与逻辑左移一样；数字右移运算符关心符号位，左端补符号位；

如:

1010101010，其中[]是添加的位

逻辑左移一位：010101010[0]

算数左移一位：010101010[0]

逻辑右移一位：[0]101010101

算数右移一位：[1]101010101

进行部分仿真（感觉很简单，着手去编写的时候却碰见了不少问题，万不可眼高手低！！！），代码如下：

`timescale 1ns / 1ps
//
// Company:
// Engineer: guoliang CLL
//
// Create Date: 2020/02/19 10:15:53
// Design Name:
// Module Name: operation
// Project Name:
// Target Devices:
// Tool Versions:
// Description: 常见操作符测试
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module operation(
input [1:0]a,
input [2:0]b,
input signed[5:0]c,
//input signed[5:0]d,
output [5:0]e,// {3{a}}
output [4:0]f, // {a,b}
output [5:0]g,// {{2{2'b10}},b}
output [5:0]sl, // 逻辑左移
output [5:0]sr,// 逻辑右移
output [5:0]sl1, // 数字左移
output [5:0]sr1 // 数字右移

    );

integer N = 2'b11;
assign e = {3{a}};
assign f = {a,b};
assign g = { {2{2'b11}} ,a};
assign sl = c << 1;
assign sr = c >> 1;
assign sl1 = c <<< 1;
assign sr1 = c >>> 1;
endmodule

添加测试文件：

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2020/02/19 10:59:51
// Design Name:
// Module Name: operation_tsb
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module operation_tsb(

    );
reg  [1:0]a;
reg  [2:0]b;
reg signed[5:0]c;
//input signed[5:0]d,
wire [5:0]e;// {3{a}}
wire [4:0]f; // {a,b}
wire [5:0]g;// {{2{2'b11}},b}
wire [5:0]sl; // 逻辑左移
wire [5:0]sr;// 逻辑右移
wire [5:0]sl1; // 数字左移
wire [5:0]sr1; // 数字右移

initial
begin
    a = 2'b10;
    b = 3'b101;
    c = 6'b110010;
    # 20
    c = 6'b010011;
end
 operation ins(
   .a(a),
   .b(b),
   .c(c),
   .e(e),
   .f(f),
   .g(g),
   .sl(sl),
   .sr(sr),
   .sl1(sl1),
   .sr1(sr1)
       );
endmodule

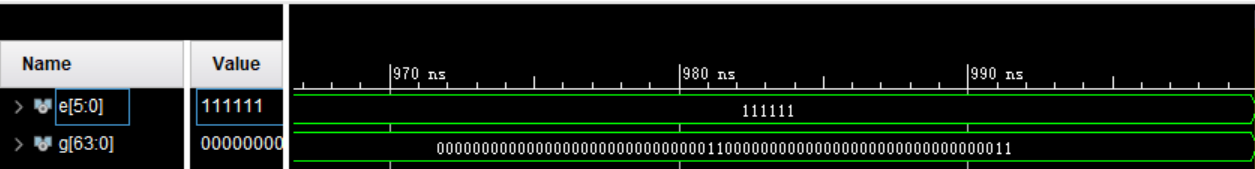

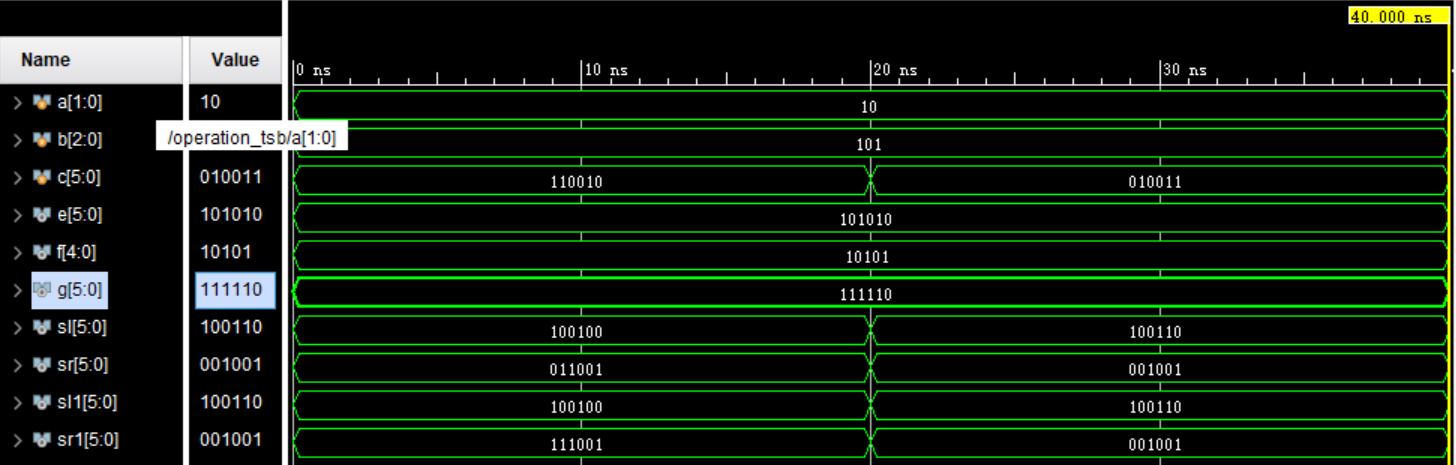

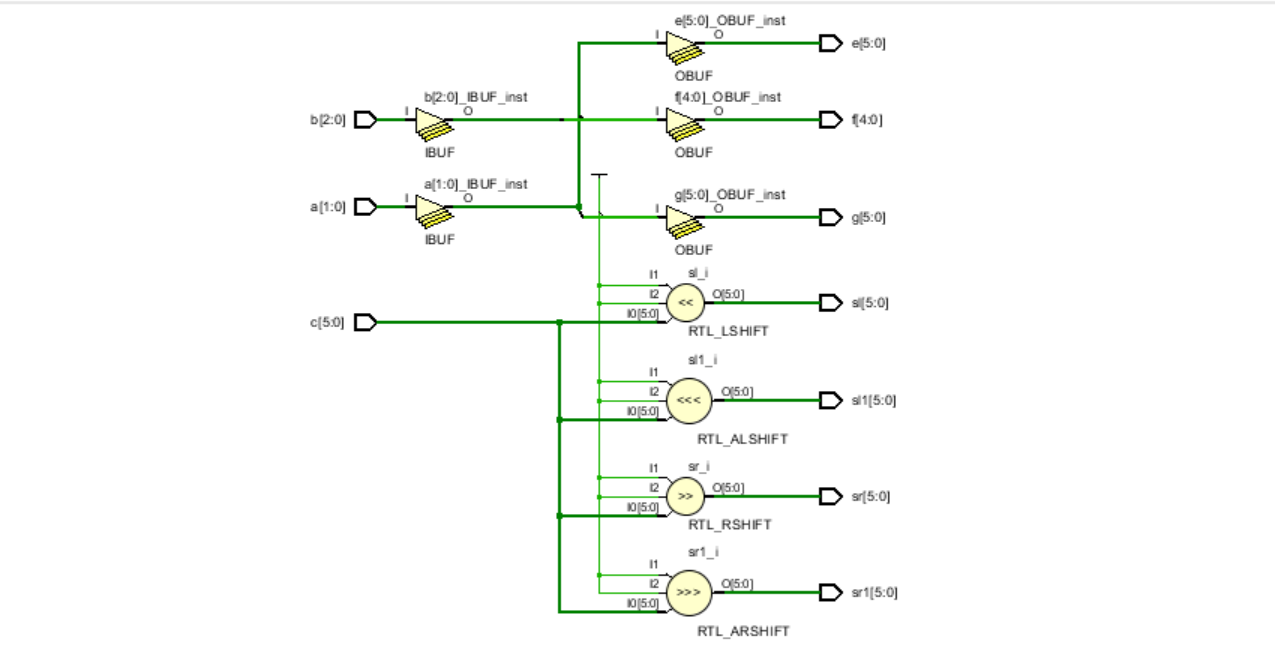

仿真结果以及RTL电路:
