概述

本文介绍如实使能LTDC驱动，进行屏幕点亮及测试工作。

1、屏幕参数及接口整理

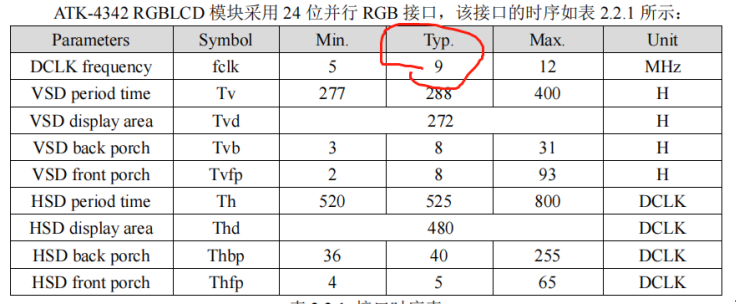

我们使用的是正点原子的ATK4342型号的RGB565接口屏幕，屏幕的相关参数如下：

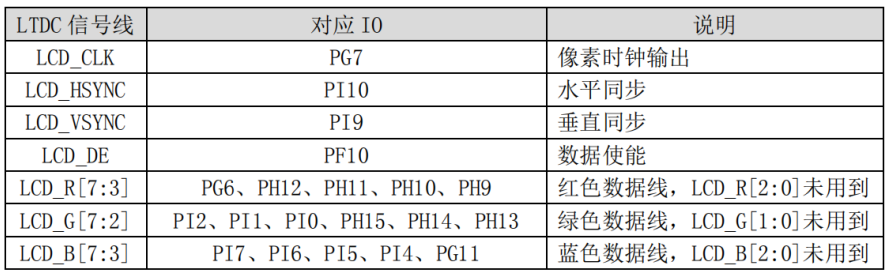

根据正点原子开发板手册可知，屏幕控制相关的LTDC接口定义如下

2、CubeMx配置

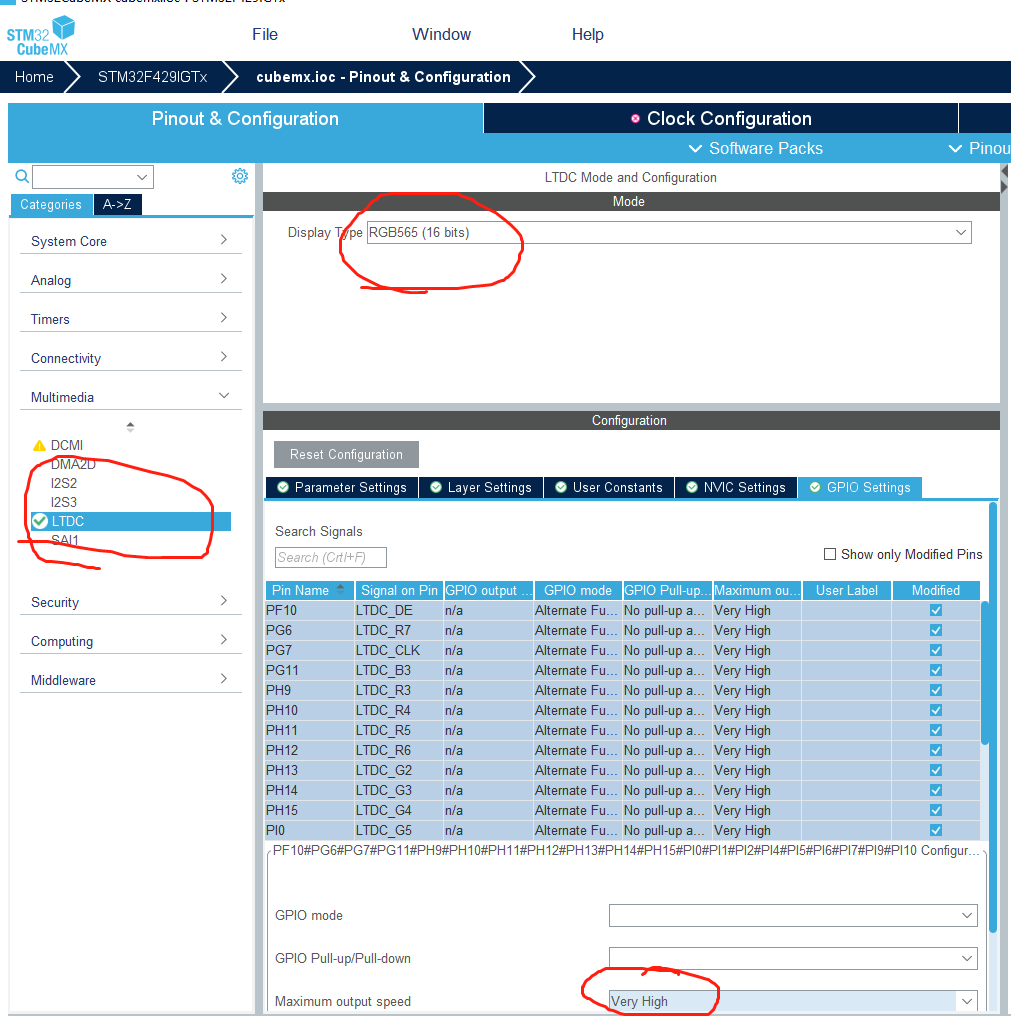

打开Cubemx进行LTDC接口的使能及配置

配置时需要保证接口与上表中进行匹配对应

保证配置接口速度为Very High

LTDC时钟配置，，本文第一个表格中已经给出该屏幕的时钟信号应该在5-12Mhz，所以我们必须保证LTDC的时钟在该范围内。配置如下。

生成文档，关闭Cubemx软件。

2、文件拷贝

drv_lcd.c到dirvers文件夹

C:RT-ThreadStudiorepoExtractRT-Thread_Source_CodeRT-Thread4.0.3bspstm32librariesHAL_Drivers

lcd_port.h到drversinclude文件夹

C:RT-ThreadStudiorepoExtractBoard_Support_PackagesRealThreadSTM32F429-FIRE-CHALLENGER.1.0rtt_default_project_0boardports

3、文件修改

对lcd_port.h文件中的定义根据表1中的相关参数进行修改。同时对背光控制进行修改，正点原子使用PB5管脚记性背光控制。修改为如下设置。

#ifndef __LCD_PORT_H__
#define __LCD_PORT_H__


#define LCD_WIDTH           480
#define LCD_HEIGHT          272
#define LCD_BITS_PER_PIXEL  16
#define LCD_BUF_SIZE        (LCD_WIDTH * LCD_HEIGHT * LCD_BITS_PER_PIXEL / 8)
#define LCD_PIXEL_FORMAT    RTGRAPHIC_PIXEL_FORMAT_RGB565

#define LCD_HSYNC_WIDTH     1
#define LCD_VSYNC_HEIGHT    1
#define LCD_HBP             40
#define LCD_VBP             5
#define LCD_HFP             8
#define LCD_VFP             5

#define LCD_BACKLIGHT_USING_GPIO
#define LCD_BL_GPIO_NUM     GET_PIN(B, 5)


#endif

对board.h文件进行修改，增加宏定义如下

#define BSP_USING_LCD

3、编译错误解决

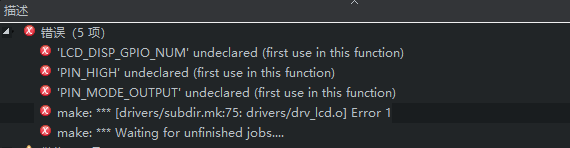

编译后报错如下

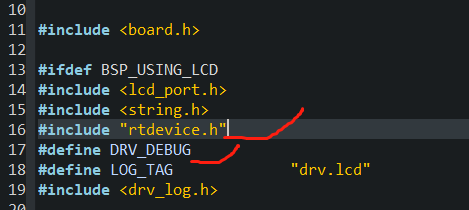

修改drv_lcd.c文件，进行头文件的增加及Debug功能的使能。

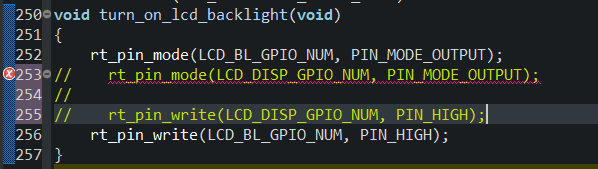

LCD背光错误修改

3、下载验证

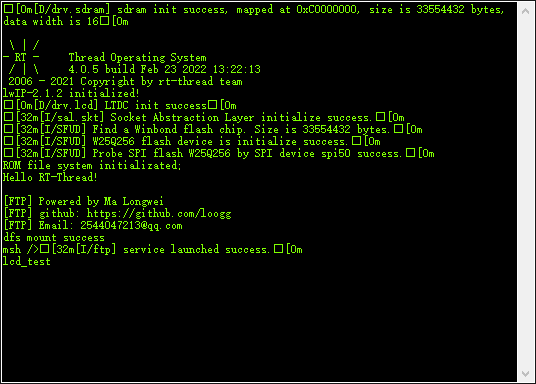

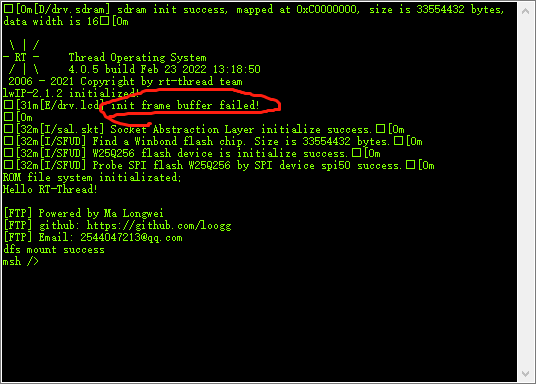

编译无误后，下载代码后，串口出现如下提示

问题分析：

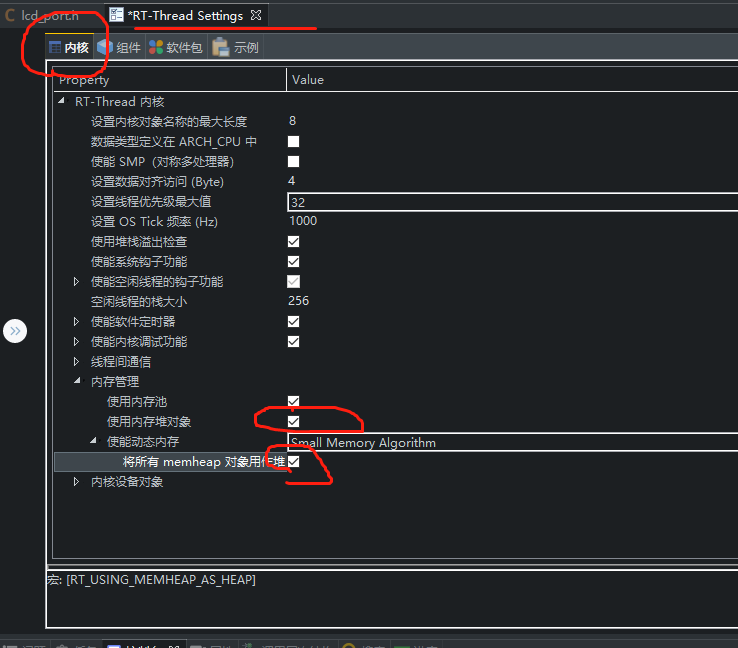

我们使用的是480*272分辨率且接口定义为RGB565。所以单幅画面所需的内存大小为480*272*2=261120byte=255kb。255kb远大于STM32F429IG可使用的RAM大小，所以我们需要使用上篇文章中使能的SDRAM来进行内存的申请，具体配置如下。打开RT-Thread Setting
