概述

一. 模块功能与应用场景

模块功能：接收串行数据，转为并行数据。

应用场景：在SPI，Uart等串行协议接收侧均有应用。

二. 模块框图与使用说明

有两种模式（通过参数SDATA_IS_CONTINUOUS进行选择）：

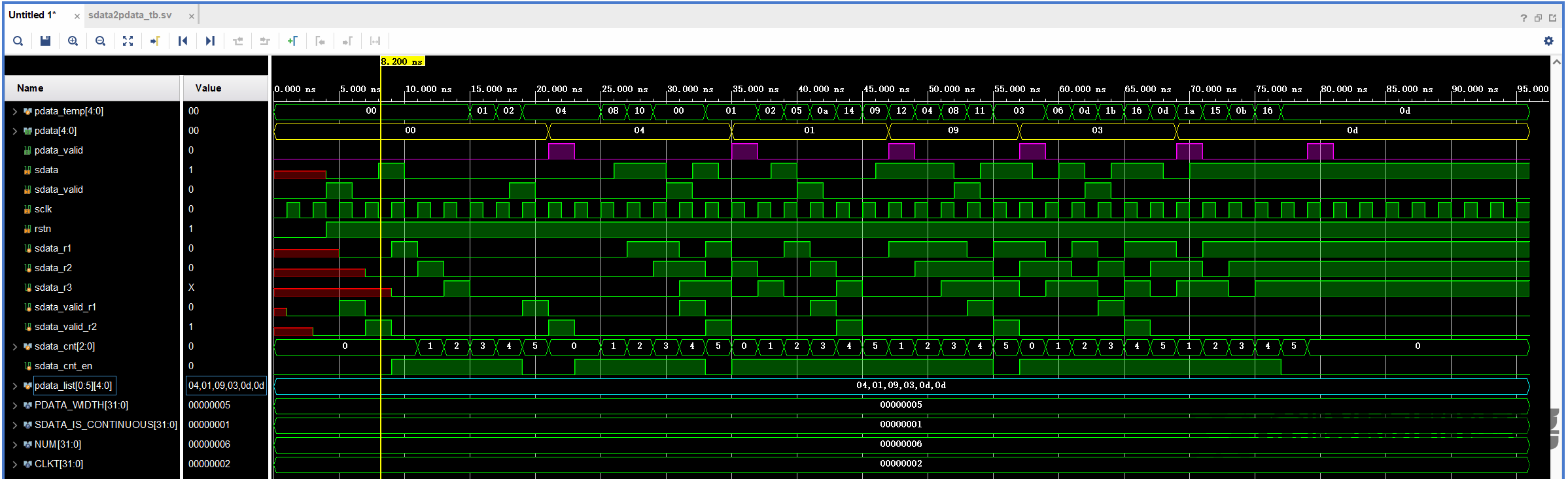

1.数据连续模式，此时sdata_valid指示有效数据开始，在并行数据接收完成前，后面数据均有效。输入时序如下图。

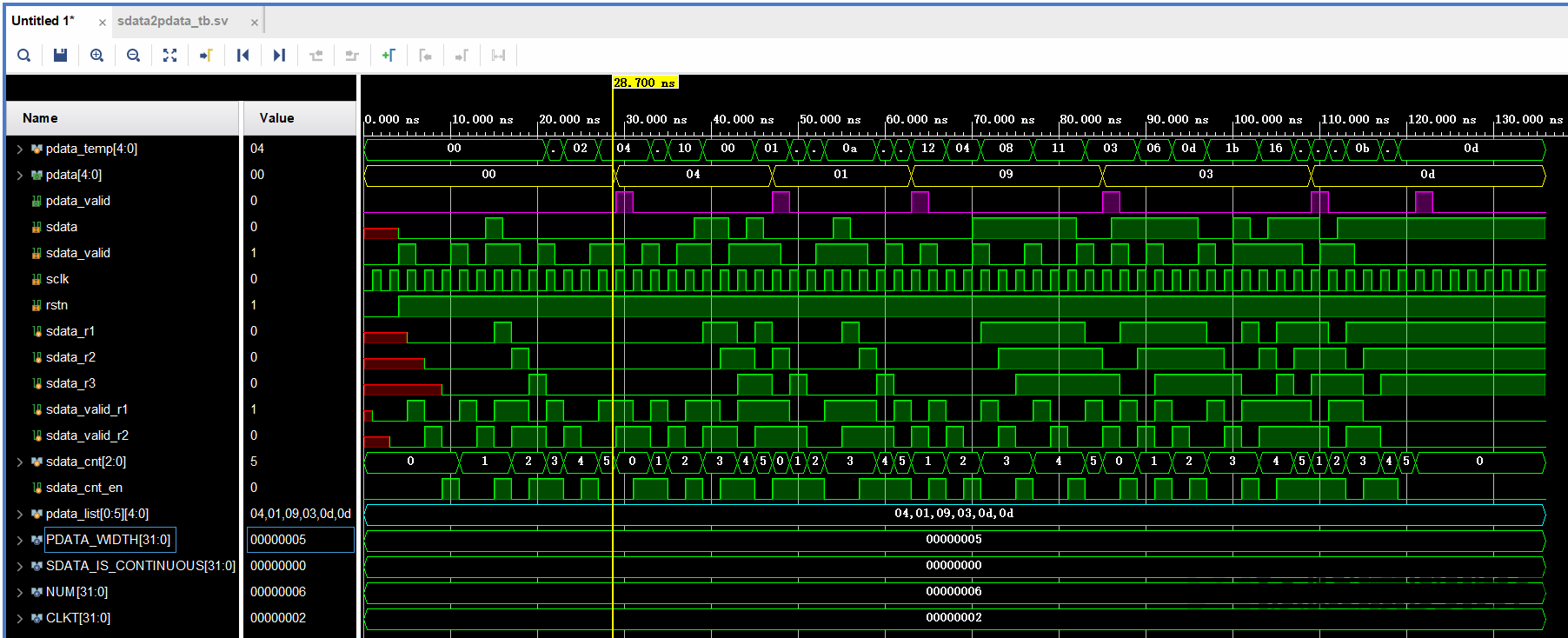

2.数据不连续模式，此时sdata_valid指示当前数据有效。输入时序如下图。

注意：

1.sdata与sdata_valid应同步有效，且因为代码中有同步处理，所以这两者不需要与sclk的某边沿同步

2.sdata应从最高位开始发

2.第一组数据和第二组数据之间的间隔可以为0~N个时钟周期，即可以连续发不间隔，也可以有任意间隔。

三. 模块代码

/*
 * @Author       : Xu Dakang
 * @Email        : XudaKang_up@qq.com
 * @Date         : 2021-04-24 12:27:11
 * @LastEditors  : Xu Dakang
 * @LastEditTime : 2021-04-25 21:08:14
 * @Filename     : sdata2pdata.sv
 * @Description  : 输入串行数据，输出并行数据，实现串转并
*/



module sdata2pdata
#(
  parameter PDATA_WIDTH = 24,
  parameter SDATA_IS_CONTINUOUS = 0
)(
  output logic [PDATA_WIDTH-1 : 0] pdata,
  output logic                     pdata_valid,

  input  logic                     sdata,
  input  logic                     sdata_valid,

  input  logic                     sclk,

  input  logic rstn
);



//< 输入信号同步 ++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
logic sdata_r1;
logic sdata_r2;
logic sdata_r3;
always_ff @(posedge sclk) begin
  sdata_r1 <= sdata;
  sdata_r2 <= sdata_r1;
  sdata_r3 <= sdata_r2;
end


logic sdata_valid_r1;
logic sdata_valid_r2;
always_ff @(posedge sclk) begin
  sdata_valid_r1 <= sdata_valid;
  sdata_valid_r2 <= sdata_valid_r1;
end
//< 输入信号同步 ------------------------------------------------------------



//> 串行数据计数 ++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
logic [$clog2(PDATA_WIDTH)-1 : 0] sdata_cnt;

logic sdata_cnt_en;
always_ff @(posedge sclk, negedge rstn) begin
  if (~rstn)
    sdata_cnt_en <= '0;
  else if (SDATA_IS_CONTINUOUS)
    if (sdata_valid_r2 && (sdata_cnt == '0 || sdata_cnt == PDATA_WIDTH - 1 || sdata_cnt ==  PDATA_WIDTH))
      sdata_cnt_en <= 1'b1;
    else if (~sdata_valid_r2 && sdata_cnt ==  PDATA_WIDTH - 1)
      sdata_cnt_en <= 1'b0;
    else
      sdata_cnt_en <= sdata_cnt_en;
  else
    sdata_cnt_en <= sdata_valid_r2;
end


always_ff @(posedge sclk, negedge rstn) begin
  if (~rstn)
    sdata_cnt <= '0;
  else if (sdata_cnt_en)
    if (sdata_cnt == PDATA_WIDTH) // 数据有效时，一组数据刚转换完成，下一组的第一个数据来了，计为1
      sdata_cnt <= 'b1;
    else //! 数据有效时，一组数据还未转换完成，计数加1
      sdata_cnt <= sdata_cnt + 1'b1;
  else if (sdata_cnt == PDATA_WIDTH) // 一组数据转换完成，下一组数据没马上来，回到0
    sdata_cnt <= '0;
  else
    sdata_cnt <= sdata_cnt;
end
//> 串行数据计数 ------------------------------------------------------------



//< 生成输出 ++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
logic [PDATA_WIDTH-1 : 0] pdata_temp; // pdata的计算中间值
always_ff @(posedge sclk, negedge rstn) begin
  if (~rstn)
    pdata_temp <= '0;
  else if (sdata_cnt_en)
    pdata_temp <= {pdata_temp[PDATA_WIDTH-2 : 0], sdata_r3};
  else
    pdata_temp <= pdata_temp;
end


always_ff @(posedge sclk, negedge rstn) begin
  if (~rstn)
    pdata <= '0;
  else if (sdata_cnt == PDATA_WIDTH)
    pdata <= pdata_temp;
  else
    pdata <= pdata;
end


always_ff @(posedge sclk, negedge rstn) begin
  if (~rstn)
    pdata_valid <= '0;
  else if (sdata_cnt == PDATA_WIDTH)
    pdata_valid <= 1'b1;
  else
    pdata_valid <= '0;
end
//< 生成输出 ------------------------------------------------------------



endmodule

四. testbench

/*
 * @Author       : Xu Dakang
 * @Email        : XudaKang_up@qq.com
 * @Date         : 2021-04-24 12:27:28
 * @LastEditors  : Xu Dakang
 * @LastEditTime : 2021-04-25 21:05:02
 * @Filename     : sdata2pdata_tb.sv
 * @Description  : testbench of sdata2pdata
*/



module sdata2pdata_tb ();

timeunit 1ns;
timeprecision 10ps;

localparam PDATA_WIDTH = 5;
localparam SDATA_IS_CONTINUOUS = 1;

logic [PDATA_WIDTH-1 : 0] pdata;
logic                     pdata_valid;

logic                     sdata;
logic                     sdata_valid;
logic                     sclk;
logic                     rstn;



// 实例化模块
sdata2pdata #(
  .PDATA_WIDTH (PDATA_WIDTH),
  .SDATA_IS_CONTINUOUS (SDATA_IS_CONTINUOUS)
) sdata2pdata_inst(.*);



// 产生测试数据 最大值 2^PDATA_WIDTH-1
localparam NUM = 15;
logic [PDATA_WIDTH-1 : 0] pdata_list [NUM];
initial begin
  for (int i = 0; i < NUM; i++) begin
    pdata_list[i] = {$random()} % (2**PDATA_WIDTH);
  end
end



// 生成时钟
localparam CLKT = 2;
initial begin
  sclk = 0;
  forever #(CLKT / 2) sclk = ~sclk;
end



// 数据连续模式
initial begin
  if (SDATA_IS_CONTINUOUS == 1) begin
    rstn = 0;
    sdata_valid = 0;
    #(CLKT * 2)  rstn = 1;
    for (int i = 0; i < NUM; i++) begin
      sdata_valid = 1;
      for (int j = 0; j < PDATA_WIDTH; j++) begin
        sdata = pdata_list[i][PDATA_WIDTH-1-j];
        #(CLKT) sdata_valid = 0;
      end
      #(CLKT * ({$random} % 3)) ; // 数据连续模式时，可在各组数据间插入随机时钟间隔
    end

    #(CLKT * 10) $stop;
  end
end


// 数据不连续模式
initial begin
  if (SDATA_IS_CONTINUOUS == 0) begin
    rstn = 0;
    sdata_valid = 0;
    #(CLKT * 2)  rstn = 1;
    for (int i = 0; i < NUM; i++) begin
      for (int j = 0; j < PDATA_WIDTH; j++) begin
        sdata = pdata_list[i][PDATA_WIDTH-1-j];
        sdata_valid = 1;
        #CLKT ;
        sdata_valid = 0;
        #(CLKT * ({$random} % 3)) ; // 数据不连续模式时，可在同组数据间插入随机时钟间隔
      end
      sdata_valid = 0;
      #(CLKT * ({$random} % 3)) ;
    end

    #(CLKT * 10) $stop;
  end
end



endmodule
