imx6 linux内核定义debug口,IMX6Q 调试串口修改

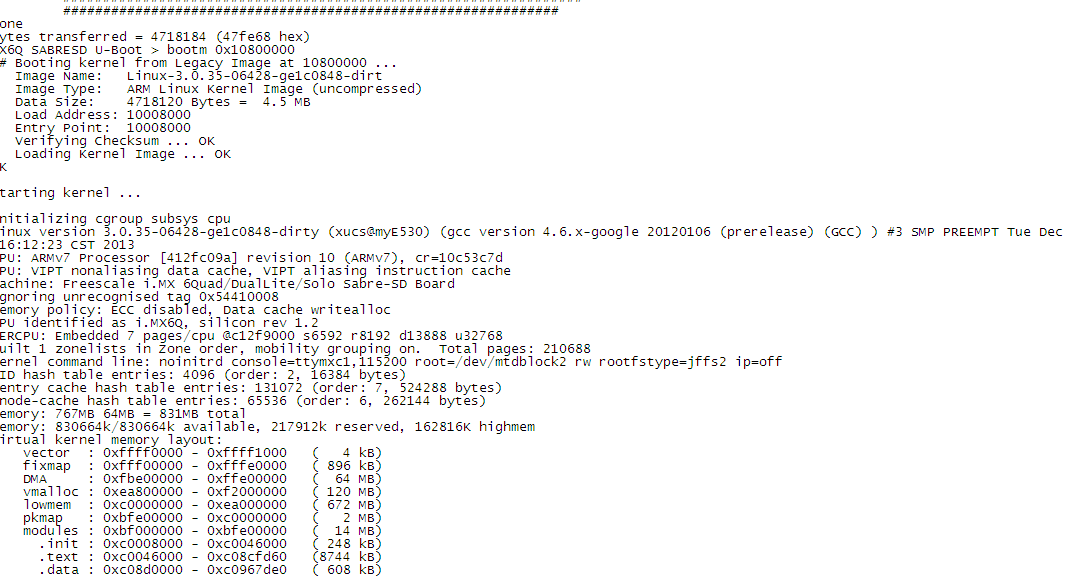

1.将android BSP中编译好的uImage放到tftp服务器上！下载启动出现如下信息！

2.这是由于串口配置问题因为我们MX6板子的调试串口和官方的SDP板子调试串口有所不同官方的调试口连接为下图上，自己的板子调试串口为下图下！

3.那么知道这个信息后，就可以根据不同点对BSP进行修改，打开board-mx6q_sabresd.h文件中mx6q_sabresd_pads[]结构体的引脚配置数据。

/* UART1 for debug */

//MX6Q_PAD_CSI0_DAT10__UART1_TXD,

//MX6Q_PAD_CSI0_DAT11__UART1_RXD,

/* UART2 for debug */

MX6Q_PAD_SD3_DAT5__UART2_TXD

MX6Q_PAD_SD3_DAT4__UART2_RXD,

同时讲SD3的高四位数据和WP屏蔽掉因为我们使用的是4bit的TF卡

/* USDHC3 */

MX6Q_PAD_SD3_CLK__USDHC3_CLK_50MHZ,

MX6Q_PAD_SD3_CMD__USDHC3_CMD_50MHZ,

MX6Q_PAD_SD3_DAT0__USDHC3_DAT0_50MHZ,

MX6Q_PAD_SD3_DAT1__USDHC3_DAT1_50MHZ,

MX6Q_PAD_SD3_DAT2__USDHC3_DAT2_50MHZ,

MX6Q_PAD_SD3_DAT3__USDHC3_DAT3_50MHZ,

//MX6Q_PAD_SD3_DAT4__USDHC3_DAT4_50MHZ,

//MX6Q_PAD_SD3_DAT5__USDHC3_DAT5_50MHZ,

//MX6Q_PAD_SD3_DAT6__USDHC3_DAT6_50MHZ,

//MX6Q_PAD_SD3_DAT7__USDHC3_DAT7_50MHZ,

MX6Q_PAD_NANDF_D0__GPIO_2_0,/* SD3_CD */

//MX6Q_PAD_NANDF_D1__GPIO_2_1,/* SD3_WP */

因为开发板上并没有使用串口二，所以这里要加上串口2的注册imx6q_add_imx_uart(1, NULL);

获取uart的时钟，和地址设置修改前如下图：

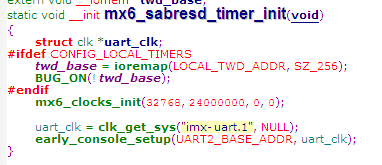

修改后如下图

然后再次编译下载启动这次串口可以正常打印了，这次启动的参数是用内核默认的，这个地方也是要修改的，将console ttymxc0 改成ttymxc1

从图上看出可以成功启动了！

至此调试串口修改OK了！
