概述

OLOGIC 资源

OLOGIC块在FPGA内的位置紧挨着IOB，其作用是FPGA通过IOB发送数据到器件外部的专用同步块。OLOGIC 资源的类型有OLOGIC2(位于HP I/O banks)和OLOGIC2(位于HR I/O banks)。在本文的下述论述中，除非特殊说明，OLOGIC2和OLOGIC3在功能和端口上都是相同的。

OLOGIC2和OLOGIC3不属于原语，正因为这样，所以它们不能被直接例化。它包含在布局布线后用户可例化的一些元素，例如一个输出触发器(OFD--output flip-flop)或者一个ODDR(output DDR element).

OLOGIC主要由两个block组成，一个用于配置输出路径。另外一个用于配置三态控制路径。这两个block具有共同的时钟，但是具有不同的使能信号OCE和TCE。两者具有由SRVAL属性精致的一部和同步set和reset(S/R信号)。

输出路径和三态枯井可以以下列模式之一独立配置：

边沿触发的D触发器
DDR模式(ASAME_EDGE 或 OPPOSITE_EDGE)
电平敏感锁存器
异步电路/组合逻辑

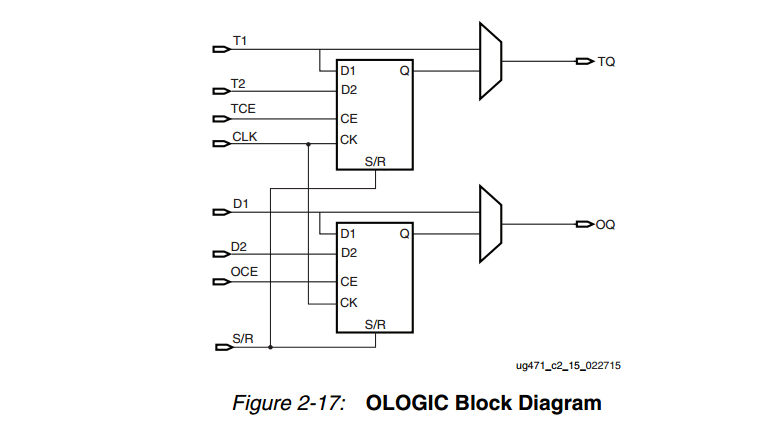

下图说明了OLOGIC block中的各种逻辑资源

组合输出数据路径和三态控制路径

组合输出路径创建一个从FPGA逻辑到输出驱动或输出驱动控制的直接连接。这些路径常常由软件自动设置，当：

从FPGA逻辑内的逻辑资源到输出数据或者三态控制的直接连接(未经过寄存器)。
pack i/o register/larches into IOBs 软件map指令被设置为OFF。

Output DDR概述(ODDR)

7系列器件在OLOGIC中有专用寄存器来实现输出DDR寄存器。这个功能在例化ODDR时可见。在使用OLOGIC时，DDR的复用是自动的，不需要手动控制多路复用。这个控制是从时钟产生的。

ODDR原语是由一个时钟输入，下降沿数据由输入时钟的本地反转来计时。反馈到I/O块的所有的时钟被完全复用。例如：在ILOGIC和OLOGIC块之间没有时钟共享。ODDR原语支持一下操作模式：

OPPOSITE_EDGE 模式
SAME_EDGE模式

SAME_EDGE模式与Virtex-6架构相同，这个模式允许设计者在ODDR时钟的上升沿向ODDR原语提供数据输入，从而节省CLB和时钟资源，并提高性能。此模式使用DDR_CLK_EDGE属性实现。它也支持三态控制。一下各节详细介绍了各种模式。

OPPOSITE_EDGE 模式

在此模式中，时钟边沿被用来以两倍的吞吐量从FPGA逻辑中捕获数据。这种结构与virtex-6的实现比较相似。两个输出都提供给IOB的数据输入或者三态控制输入。使用OPPOSITE_EDGE模式的输出DDR时序图如下图所示：

SAME_EDGE 模式

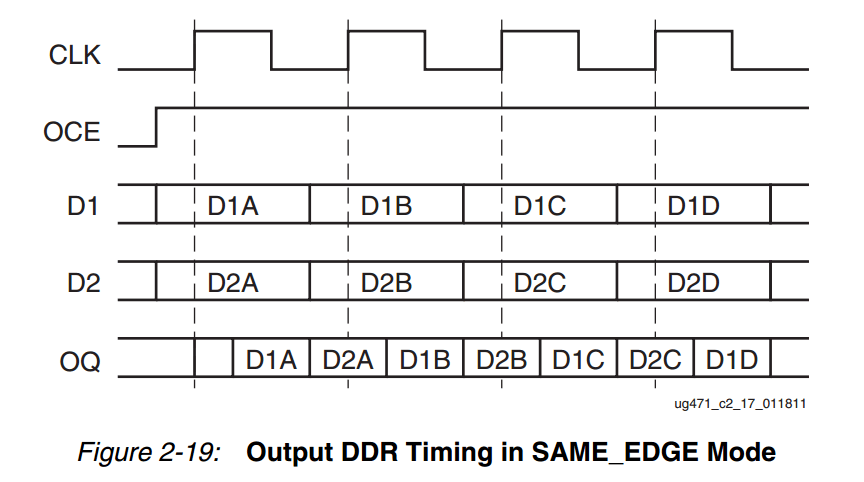

在此模式下，数据可以在相同的时钟边沿从给IOB。相同的时钟沿江数据送给IOB可以避免建立时间违规，并允许用户使用最小的寄存器来执行更高的DDR频率来进行寄存器的延迟，而不是使用CLB寄存器。下图显示了使用SAME_EDGE模式的输出DDR的时序图：

时钟前向

输出DDR可以发送时钟的副本到输出。这对于传播时钟和DDR数据之间相同的延时是非常有用的，并且对于多个时钟生成，每个时钟负载具有唯一的时钟驱动器。这是通过将ODDR原语中D1输入设置为High，D2输入设置为低来实现的。Xilinx建议使用此方案将FPGA逻辑时钟转发到输出引脚。

输出DDR原语(ODDR)

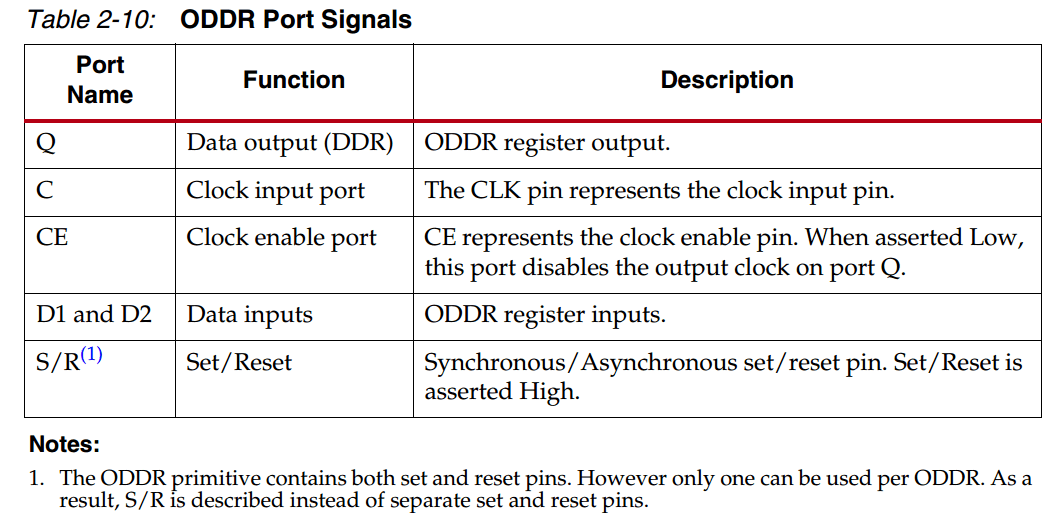

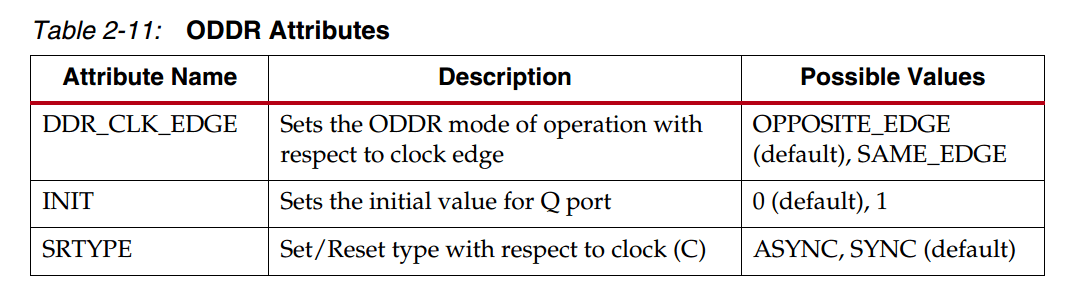

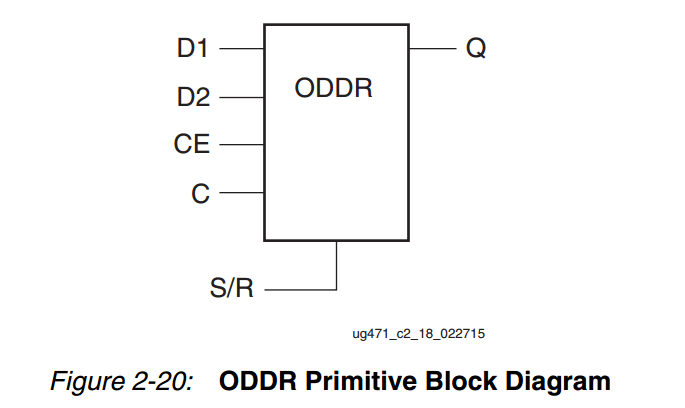

图2-20显示了ODDR原语结构图。Set和Reset不能同时置位。表2-21列出了ODDR端口信号。表2-11描述了各种可哦那个的属性和ODDR原语的默认值。

ODDR在verilog中的接口例化















      ODDR #(
















            .

      DDR_CLK_EDGE(

      "OPPOSITE_EDGE"),

      // "OPPOSITE_EDGE" or "SAME_EDGE"
















            .

      INIT(

      1'b0),

      // Initial value of Q: 1'b0 or 1'b1
















            .

      SRTYPE(

      "SYNC")

      // Set/Reset type: "SYNC" or "ASYNC"
















         )

      ODDR_inst (
















            .

      Q(

      Q),

      // 1-bit DDR output
















            .

      C(

      C),

      // 1-bit clock input
















            .

      CE(

      CE),

      // 1-bit clock enable input
















            .

      D1(

      D1),

      // 1-bit data input (positive edge)
















            .

      D2(

      D2),

      // 1-bit data input (negative edge)
















            .

      R(

      R),

      // 1-bit reset
















            .

      S(

      S)

      // 1-bit set
















         );
