1.以太网

  千兆是指传输速度。有十兆、百兆、千兆、万兆以太网。
  实际传输速率由两端协商，取最低值。
  RGMII接口和IDDR原语的使用和千兆PHY数据接收。
  RGMII是FPGA和PHY通信的接口。
  IDDR是将PHY里面的数据恢复出来。

2.遵循的协议

1.RGMII(Reduced Gigabit Media Independent Interface);
2.UDP(User Datagram Protocol);

2.1 RGMII

  RGMII是吉比特介质独立接口。采用4位数据接口，工作时钟125MHZ,双边沿传输，兼容10M/100M工作方式。10M/100M1000Mb/s对应的clk信号分别为2.5MHZ/25MHZ/125MHZ。
  GMII是上升沿传输，8bit位宽。

2.2 UDP

  全称用户数据报协议，在网络中与TCP一样用于处理数据包，是一种无连接的协议。在OSI模型中，在第四层–传输层，处于IP协议的上一层。UDP有不提供数据包分组、组装和不能对数据包进行排序的缺点，也就是说，当报文发送后，无法得知其是否安全完全送达。UDP用来支持那些需要在计算机之间传输数据的网络应用。

3.硬件介绍

  通过电脑将图像通过网线发送到板卡（RJ45），RJ45将数据传输给网卡（PHY）,PHY将差分信号转化成双边沿数据传输给FPGA,FPGA处理完成后将图像信息缓存到DDR3中，当一帧图像信息传输完成后，将DDR3中的数据读出显示加上UDP协议传回PC机。

3.1 RJ45

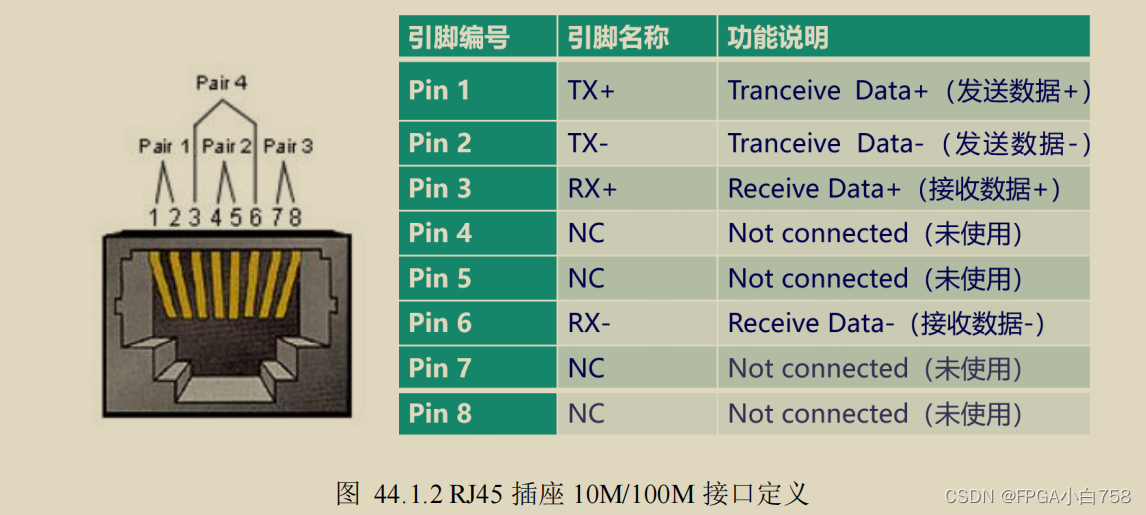

在10M/100Mb/s通信速率下的引脚功能

  由图和表可知：RJ45只用了四根线，其中两根用来接收数据，两根用来发送数据。其余四根是备用线。

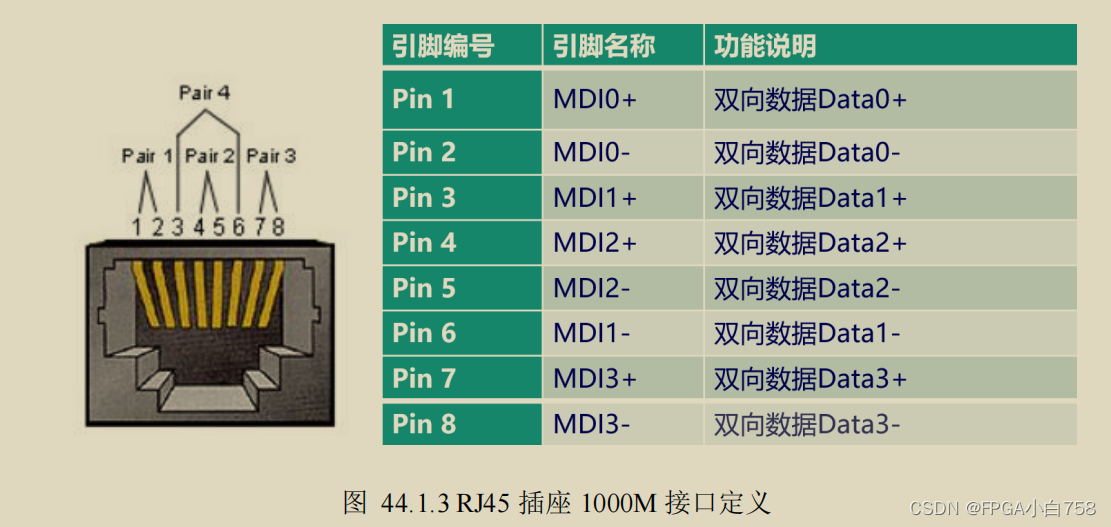

  在1000Mb/s通信速率下的引脚功能：

  由图和表可知在千兆速度下八根线都有用到且是双向引脚。支持千兆通讯的RJ45接口是向下兼容的，也支持10M和100M,只是引脚功能有区别。

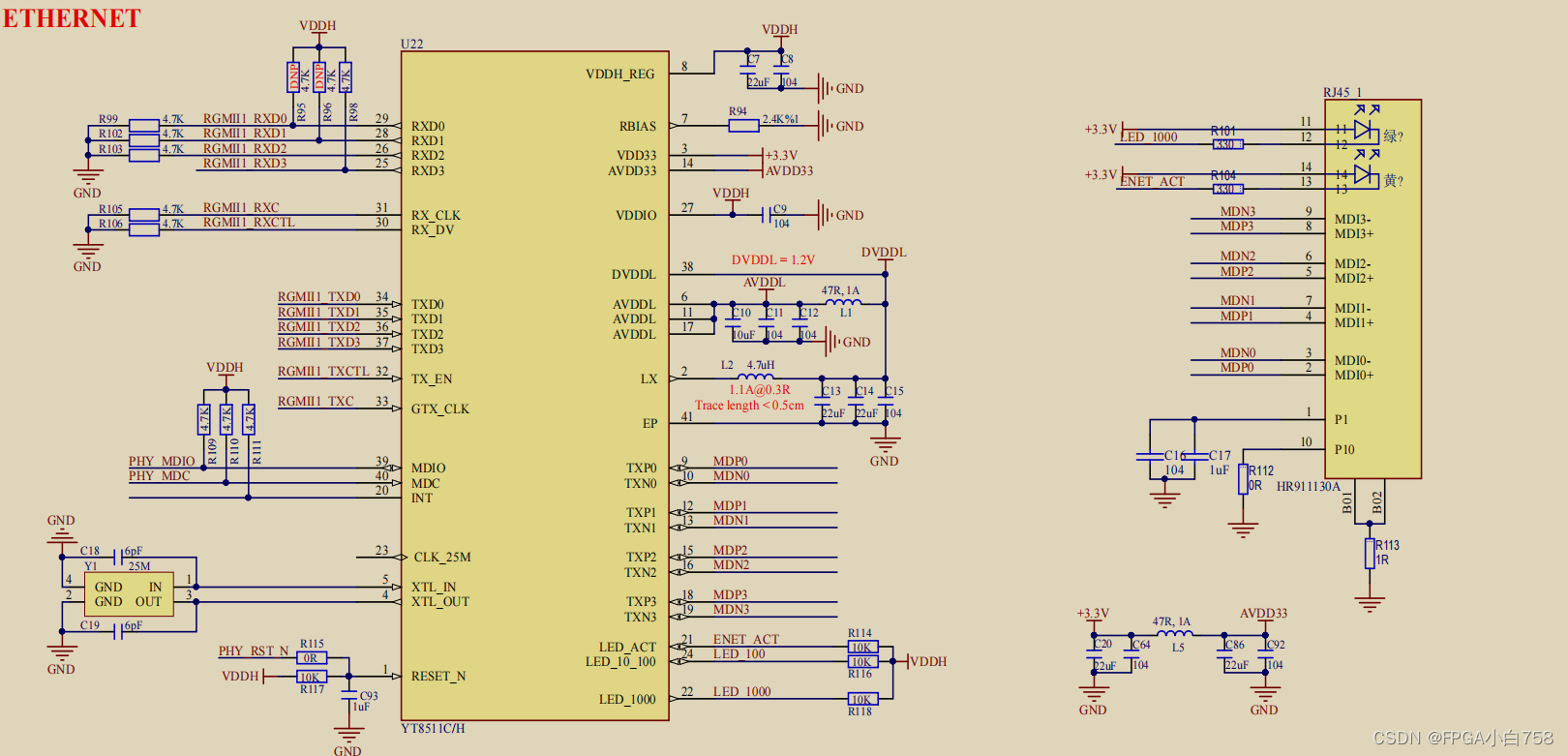

3.2 PHY芯片

  以太网接口电路主要由MAC（Media Access Control）控制器和物理层接口PHY（Physical Layer，PHY）两大部分构成。这两部分既可整合到一颗芯片内，也可独立分开。对于本次设计来说，MAC控制器由FPGA实现，PHY芯片开发板板载。
  VSC8601设备包含一个IEEE802.3兼容的串行管理接口（SMI）,其中MDC和MDIO可对芯片进行控制。SMI提供了访问权限设备控制和状态寄存器。控制SMI的寄存器由32组成16位寄存器，包括所有需要的IEEE指定寄存器。此外，有通过设备寄存器31可以访问的寄存器的附加寄存器。
  PHY芯片指开发板板载的以太网芯片。PHY接收MAC发送过来的数据，把并行数据转化为串行数据，按照物理层的编码规则把数据编码转化为模拟信号发送出去，接收数据时流程反之。
  PHY还提供了和对端设备连接的重要功能，并通过LED灯显示连接状态和工作状态。还可互相协商连接速度、双工或者半双工、是否采用流控等。通常结果是采用双方能同时支持的最大速度和最好的双工。这种技术被称为自协商。

3.2.1 MDIO接口

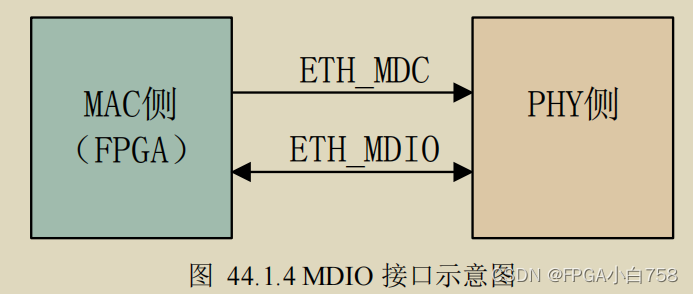

  MAC和PHY芯片有一个配置接口，即MDIO接口。可以配置PHY芯片的工作模式以及获取PHY芯片的状态信息。PHY芯片内部有一系列寄存器。用户通过配置寄存器来配置PHY芯片的工作模式。
  FPGA通过MDIO接口对PHY芯片的内部寄存器进行配置。通常情况下芯片在默认情况下也可以工作，即配置芯片不是必须的。

  MDIO接口也被称为SMI接口（Serial Management Interface,串行管理接口），包括ETH_MDC（数据管理时钟，最大不超过12.5MHZ）和ETH_MDIO（数据管理输入输出，双向数据线）两条信号线。

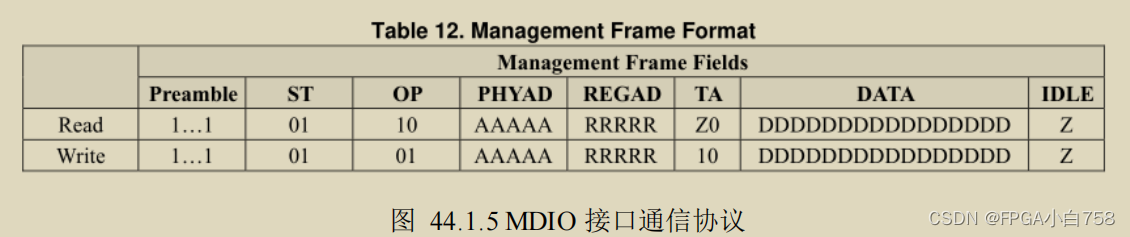

  MDIO接口的读写通信协议如下图：

3.2.2 以太网PHY芯片（RTL8211FD）

  1.芯片地址：芯片地址有五位。高两位固定为00，低三位可通过硬件电路设置为上拉或者下拉。从而表示不同的地址。达芬奇PRO的地址为5‘b00001。
  2.复位：复位后PHY内部寄存器内的数据会恢复至默认状态，并且重新开始自协商。本芯片有两种复位模式一种是硬件复位：通过ETH_RST_N持续10ms的低电平来复位。一种是软件复位：向寄存器地址0x00的bit[15]写入1进行复位。复位完成后改位会自动清零。
  3.寄存器：RTL8211FD共有32位寄存器，本次实验仅用三个寄存器：控制寄存器、状态寄存器以及PHY芯片具体状态寄存器。
寄存器也可通过CMODE引脚进行配置，CMODE引脚外接不同的电阻代表不同的四位数，用来配置寄存器的0和1

寄存器

  控制寄存器（Basic Mode Control Register,address 0x00）简写为BMCR,用于芯片复位和其他功能的控制。各个位的说明如下图所示。

  基本状态寄存器器(Basic Mode Status Register, Address 0x01)，简写为：BMSR，各个位的说明如下图所示：

  PHY 特定状态寄存器（PHY Specific Status Register ,Address 0x00），简写为：PHYSR，各个位的说明如下图所示：

4.硬件设计

4.1 MDIO实验

  PHY芯片内部有许多的寄存器，通过配置这些寄存器参数可以控制PHY的工作状态

4.2 ARP实验

  两台主机通过以太网进行通讯，必须知道目的主机的MAC地址（物理地址），这个由ARP协议完成。

4.2.1 ARP概论

  ARP(Address Resolution Protocol)，即地址解析协议。是根据IP地址（逻辑地址）获取MAC地址的一种TCP/IP协议。

4 Xilinx原语

BUFG

  全局缓冲，BUFG的输出到达FPGA内部的IOB、CLB、块RAM的时钟延迟和抖动最小。原语模板如下

BUFG BUFG_inst (
	.O(O), // 1-bit output: Clock output
	.I(I) // 1-bit input: Clock input
);

  除了BUFG之外，常用的还有BUFR,BUFR是regional时钟网络，他的驱动范围只能局限在一个clock region逻辑。BUFR相比BUFG最大的优势是偏斜和功耗都比较小。
  BUFIO:BUFIO是IO时钟网络，其独立与全局时钟资源，适合采集源同步数据。只能驱动IO Block里面的逻辑，不能驱动CLB里面的LUT、REG等逻辑。原语模板如下

BUFIO BUFIO_inst (
	.O(O), // 1-bit output: Clock output (connect to I/O clock loads).
	.I(I) // 1-bit input: Clock input (connect to an IBUF or BUFMR).
 );

  BUFIO在采集源同步IO数据时，提供非常小的延时，因此非常适合采集比如RGMII接收侧的数据。但是由于其不能驱动FPGA的内部逻辑，因此需要BUFIO和BUFG配合使用，以达到最佳性能。如ETH_RXC的时钟经过BUFIO，用来采集端口数据，ETH_RXC经过BUGG，用来作为除了端口外的其他模块的操作时钟。

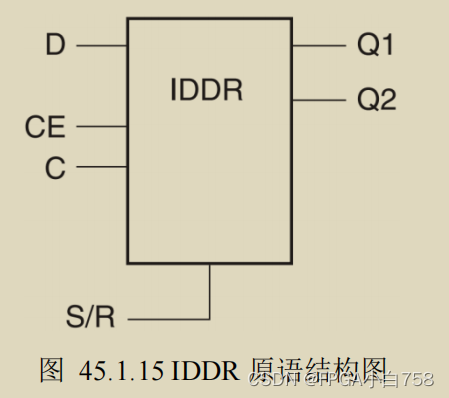

IDDR

  IDDR（input double data rate）registers,在7系列设备的ILOGIC block中有专属的registers来实现。作用是将双边沿（DDR）的信号变成两个单边沿（SDR）的信号。

原语模板

IDDR #(
	.DDR_CLK_EDGE("OPPOSITE_EDGE"), // "OPPOSITE_EDGE", "SAME_EDGE"
	// or "SAME_EDGE_PIPELINED"
	.INIT_Q1(1'b0), // Initial value of Q1: 1'b0 or 1'b1
	.INIT_Q2(1'b0), // Initial value of Q2: 1'b0 or 1'b1
	.SRTYPE("SYNC") // Set/Reset type: "SYNC" or "ASYNC"
) IDDR_inst (
	.Q1(Q1), // 1-bit output for positive edge of clock
	.Q2(Q2), // 1-bit output for negative edge of clock
	.C(C), // 1-bit clock input
	.CE(CE), // 1-bit clock enable input
	.D(D), // 1-bit DDR data input
	.R(R), // 1-bit reset
	.S(S) // 1-bit set
);

  DDR_CLK_EDGE参数为IDDR的三种采集模式，分别是“OPPOSITE_EDGE”、“SAME_EDGE”和“SAME_EDGE_PIPELINED”
  OPPOSITE_EDGE模式的时序图如下图所示：

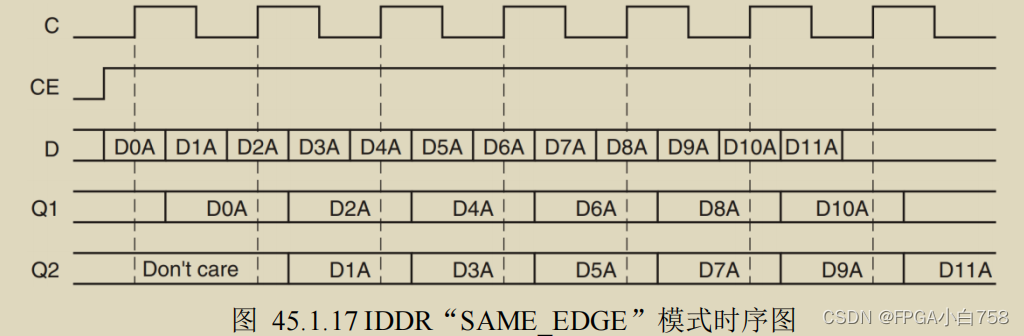

  SAME_EDGE模式的时序图如下图所示：

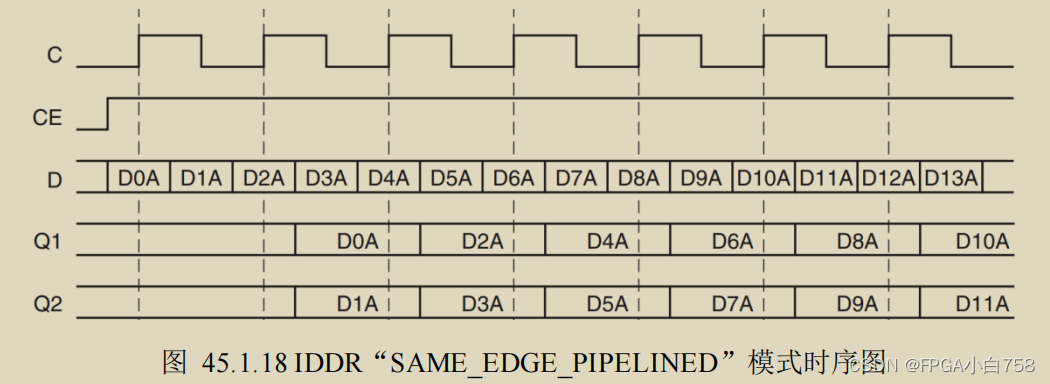

  SAME_EDGE_PIPELINED模式的时序图如下图所示：

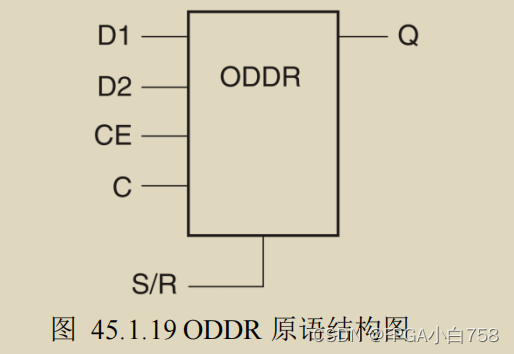

ODDR

  通过 ODDR 把两路单端的数据合并到一路上输出，上下沿同时输出数据，上升沿输出 a 路，下降沿输出 b 路；如果两路输入信号一路固定为 1，另外一路固定为 0，那么输出的信号实际上是时钟信号。

ODDR #(
	.DDR_CLK_EDGE("OPPOSITE_EDGE"), // "OPPOSITE_EDGE" or "SAME_EDGE"
	.INIT(1'b0), // Initial value of Q: 1'b0 or 1'b1
	.SRTYPE("SYNC") // Set/Reset type: "SYNC" or "ASYNC"
) ODDR_inst (
	.Q(Q), // 1-bit DDR output
	.C(C), // 1-bit clock input
	.CE(CE), // 1-bit clock enable input
	.D1(D1), // 1-bit data input (positive edge)
	.D2(D2), // 1-bit data input (negative edge)
	.R(R), // 1-bit reset
	.S(S) // 1-bit set
);

  ODDR的只有两种输出模式，分别是“OPPOSITE_EDGE”和“SAME_EDGE”模式。

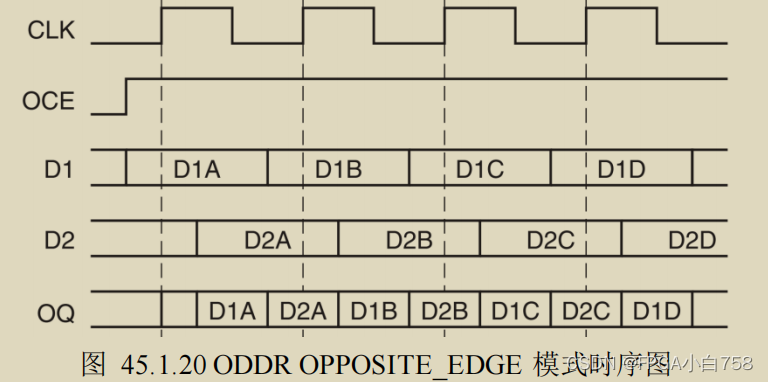

      此种模式下，在 FPGA 内部需要两个反相时钟来同步 D1 和 D2，此种模式使用较少。

      此种模式下，数据可以在相同的时钟边沿输出到 Q，一般采用此种模式。

IDELAYE2和IDELAYCTRL

  IO延时原语，用于在信号通过引脚进入芯片内部之前，进行延时调节，一般高速端口信号由于走线延时等原因，需要通过IDELAYE2原语对数据进行微调。原语模板如下：

IDELAYE2 #(
	.CINVCTRL_SEL("FALSE"), // Enable dynamic clock inversion (FALSE, TRUE)
	.DELAY_SRC("IDATAIN"), // Delay input (IDATAIN, DATAIN)
	.HIGH_PERFORMANCE_MODE("FALSE"), // Reduced jitter ("TRUE"), Reduced power ("FALSE")
	.IDELAY_TYPE("FIXED"), // FIXED, VARIABLE, VAR_LOAD, VAR_LOAD_PIPE
	.IDELAY_VALUE(0), // Input delay tap setting (0-31)
	.PIPE_SEL("FALSE"), // Select pipelined mode, FALSE, TRUE
	.REFCLK_FREQUENCY(200.0), // IDELAYCTRL clock input frequency in MHz
	.SIGNAL_PATTERN("DATA") // DATA, CLOCK input signal
)
IDELAYE2_inst (
	.CNTVALUEOUT(CNTVALUEOUT), // 5-bit output: Counter value output
	.DATAOUT(DATAOUT), // 1-bit output: Delayed data output
	.C(C), // 1-bit input: Clock input
	.CE(CE), // 1-bit input: Active high enable increment/decrement input
	.CINVCTRL(CINVCTRL), // 1-bit input: Dynamic clock inversion input
	.CNTVALUEIN(CNTVALUEIN), // 5-bit input: Counter value input
	.DATAIN(DATAIN), // 1-bit input: Internal delay data input
	 .IDATAIN(IDATAIN), // 1-bit input: Data input from the I/O
	.INC(INC), // 1-bit input: Increment / Decrement tap delay input
	.LD(LD), // 1-bit input: Load IDELAY_VALUE input
	.LDPIPEEN(LDPIPEEN), // 1-bit input: Enable PIPELINE register to load data input
	.REGRST(REGRST) // 1-bit input: Active-high reset tap-delay input
);

  IDELAYCTRL 和 IDELAYE2 一般同时使用，IDELAYCTRL 对 IDELAYE2 延时进行校准。IDELAYE2 原语如下：

(* IODELAY_GROUP = <iodelay_group_name> *)

IDELAYCTRL IDELAYCTRL_inst (
	.RDY(RDY), // 1-bit output: Ready output
	.REFCLK(REFCLK), // 1-bit input: Reference clock input
	.RST(RST) // 1-bit input: Active high reset input
);

  IODELAY_GROUP 为延时 IO 分组，一般数据接口位于多个 BANK 时，才需要分组。
  IDELAYCTRL 通过参考时钟 REFCLK 来校准 IDELAY2 每个 tap 的延时值，可用的 REFCLK 频率为190Mhz到210Mhz 或者 290Mhz~310Mhz。时钟频率越高对应的 tap 延时平均值越小，即延时调节精度越高。当参考时钟为 200Mhz 时，一个 tap 为 78ps。
