概述

内核版本         :  Linux 3.10.14

rc红外接收类型:  GPIO 类型的NEC红外编码

本章内容

1)rc体系结构分析

2) 分析红外platform_driver平台驱动框架

3)分析内核自带的NEC红外解码过程

4) 修改内核自带的NEC红外解码BUG,实现按键重复按下

下章内容

1)自己创建一个红外platform_device平台设备

2)试验

在分析之前,先来复习下NEC红外编码的发送波形(在后面分析NEC解码会用到)

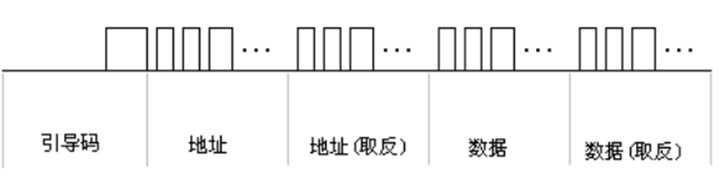

基本数据格式如下:


如果一直按住一个按钮时,会每隔100ms一直发送引导重复码.

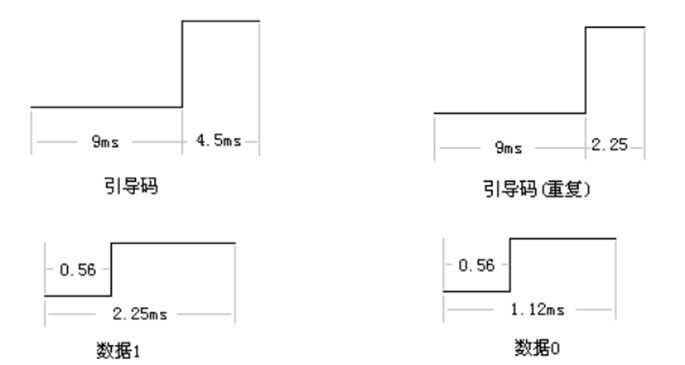

一个完整的数据波形如下所示:


1.rc体系结构分析

rc相关文件位于kerneldriversmediac

1.1首先来看kerneldriversmediacMakefile


如上图所示,由于我们板子上的红外接收编码是NEC格式,并且是GPIO类型

所以Make menuconfig配置宏:

->Device Drivers-> Multimedia support (MEDIA_SUPPORT [=y])-> Remote controller decoders (RC_DECODERS [=y])

[*] Enable IR raw decoder forthe NEC protocol//选择NEC协议, ,使CONFIG_IR_NEC_DECODER=y

->Device Drivers-> Multimedia support (MEDIA_SUPPORT [=y])-> Remote Controller devices (RC_DEVICES [=y])

[*] GPIO IR remote control//选择GPIO接收类型,使CONFIG_IR_GPIO_CIR=y

1.2然后在driversmediackeymaps里存了各种不同的键映射文件

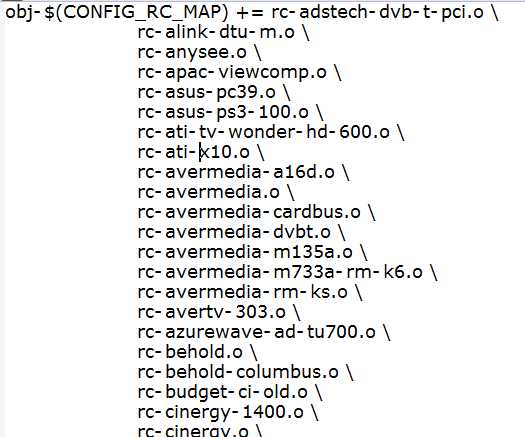

先来看看driversmediackeymapsMakefile:


如上图所示,可以看到把keymaps文件夹里的文件全部包含了.

它们用途在于:

1)当内核解码后,通过我们红外平台设备的dev.platform_data里map_name成员去匹配这些文件.

其中红外平台设备platform_data对应的结构体为:

structgpio_ir_recv_platform_data {int gpio_nr; //红外接收管对应的管脚

bool active_low; //数据是否低电平有效u64 allowed_protos;//该红外允许接收的编码协议,比如有NEC, SANYO, RC5等,可以填0,表示支持所有

const char *map_name;//该红外接收管对应的键值映射表名,内核会通过该名字去匹配keymaps文件夹里的编码对应的文件.从而注册该文件的键值映射表,以后解出来的编码则去找该键值映射表};

2)找到对应的文件,然后便通过该文件里的rc_map_list匹配编码

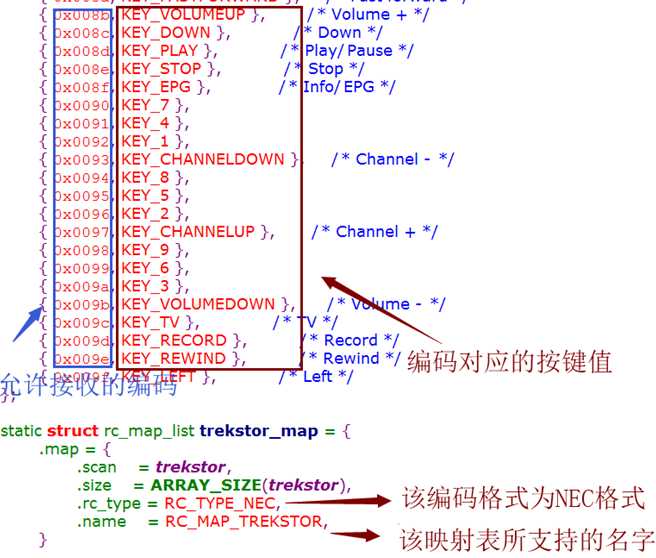

我们以rc-trekstor.c文件为例,该文件内容如下所示:


3)如果匹配到支持接收的编码,便会上报input事件按键.

PS:在下章创建红外平台设备时,会详细讲解如何使用

2.分析红外platform_driver平台驱动框架

我们选择的是CONFIG_IR_GPIO_CIR宏,所以接下来分析GPIO类型的rc驱动框架,该宏对应的驱动文件为:


2.1 分析gpio-ir-recv.c的init入口函数

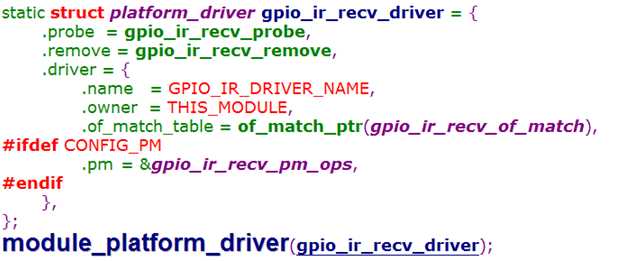

如上图所示,其中module_platform_driver()宏定义位于platform_device.h

最终module_platform_driver(gpio_ir_recv_driver)展开后等于:

static int __init gpio_ir_recv_driver_init(void)

{return platform_driver_register(&gpio_ir_recv_driver);

}

module_init(gpio_ir_recv_driver_init);//…

该平台驱动的.name定义如下所示:

#define GPIO_IR_DRIVER_NAME "gpio-rc-recv"

所以我们后面创建红外platform_device平台设备时, .name也要写成"gpio-rc-recv"

2.2 分析gpio-ir-recv.c的probe函数

PS:在probe函数里,主要是获取平台设备pdev->dev.platform_data内容.该内容在1.2小结讲解过了.

代码如下:

static int gpio_ir_recv_probe(struct platform_device *pdev)

{struct gpio_rc_dev *gpio_dev;struct rc_dev *rcdev;const struct gpio_ir_recv_platform_data *pdata =pdev->dev.platform_data;

//获取gpio_ir_recv_platform_data结构体

intrc;//… …

if (pdata->gpio_nr < 0) //判断管脚有效性

return -EINVAL;

gpio_dev= kzalloc(sizeof(structgpio_rc_dev), GFP_KERNEL);if (!gpio_dev)return -ENOMEM;

rcdev=rc_allocate_device();if (!rcdev) {

rc= -ENOMEM;gotoerr_allocate_device;

}

rcdev->priv =gpio_dev;

rcdev->driver_type =RC_DRIVER_IR_RAW;

rcdev->input_name =GPIO_IR_DEVICE_NAME;

rcdev->input_phys = GPIO_IR_DEVICE_NAME "/input0";

rcdev->input_id.bustype =BUS_HOST;

rcdev->input_id.vendor = 0x0001;

rcdev->input_id.product = 0x0001;

rcdev->input_id.version = 0x0100;

rcdev->dev.parent = &pdev->dev;

rcdev->driver_name =GPIO_IR_DRIVER_NAME;if (pdata->allowed_protos)

rcdev->allowed_protos = pdata->allowed_protos;elsercdev->allowed_protos = RC_BIT_ALL; //allowed_protos==0,表示支持所有协议类型

rcdev->map_name = pdata->map_name ?: RC_MAP_EMPTY;

gpio_dev->rcdev =rcdev;

gpio_dev->gpio_nr = pdata->gpio_nr;

gpio_dev->active_low = pdata->active_low;

rc= gpio_request(pdata->gpio_nr, "gpio-ir-recv"); //申请IO管脚

if (rc < 0)gotoerr_gpio_request;

rc= gpio_direction_input(pdata->gpio_nr); //设置为输入

if (rc < 0)gotoerr_gpio_direction_input;

rc=rc_register_device(rcdev);if (rc < 0) {

dev_err(&pdev->dev, "failed to register rc device");gotoerr_register_rc_device;

}

platform_set_drvdata(pdev, gpio_dev);

rc= request_any_context_irq(gpio_to_irq(pdata->gpio_nr),

gpio_ir_recv_irq,

IRQF_TRIGGER_FALLING|IRQF_TRIGGER_RISING,"gpio-ir-recv-irq", gpio_dev);//创建gpio_ir_recv_irq中断函数,为上下沿触发

return 0;//… …}

接下来,我们来看看gpio_ir_recv_irq()函数,看看如何实现解码的

2.3 分析gpio-ir-recv.c的gpio_ir_recv_irq函数

static irqreturn_t gpio_ir_recv_irq(int irq, void *dev_id)

{struct gpio_rc_dev *gpio_dev =dev_id;intgval;int rc = 0;enum raw_event_type type =IR_SPACE;//默认定义类型为IR_SPACE (红外接收的间隔信号)

gval= gpio_get_value_cansleep(gpio_dev->gpio_nr); //获取GPIO的值

if (gval < 0)gotoerr_get_value;if (gpio_dev->active_low) //低电平有效gval= !gval; //取反

if (gval == 1)

type= IR_PULSE; //收到的是脉冲信号

rc= ir_raw_event_store_edge(gpio_dev->rcdev, type); //通过内核时间,计算出当前波形的持续时间,并保存

if (rc < 0)gotoerr_get_value;

ir_raw_event_handle(gpio_dev->rcdev); //启动内核解码对应的线程,来处理波形err_get_value:returnIRQ_HANDLED;

}

接下来分析ir_raw_event_handle()函数如何处理波形的.

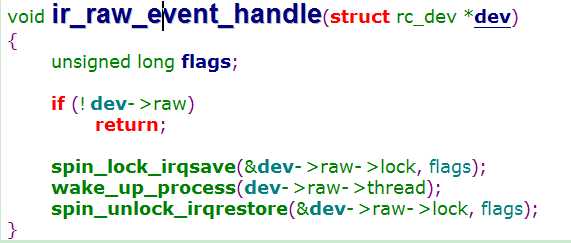

2.4 gpio_ir_recv_irq ()->ir_raw_event_handle()函数

该函数如下所示:


如上图所示,最终会唤醒一个线程,该线程对应的函数为ir_raw_event_thread():

static int ir_raw_event_thread(void *data)

{struct ir_raw_handler *handler;

… …

list_for_each_entry(handler,&ir_raw_handler_list, list)

//ir_raw_handler_list: 存储内核里注册的各个解码协议ir_raw_handler结构体,比如NEC, SANYO, RC5等handler->decode(raw->dev, ev); //调用解码函数… …

};

2.5 接下来,我们看看解码文件是如何添加到ir_raw_handler_list表的

由于我们选择的是NEC协议(CONFIG_IR_NEC_DECODER=y),所以以/drivers/media/rc/ir-nec-decoder.c为例

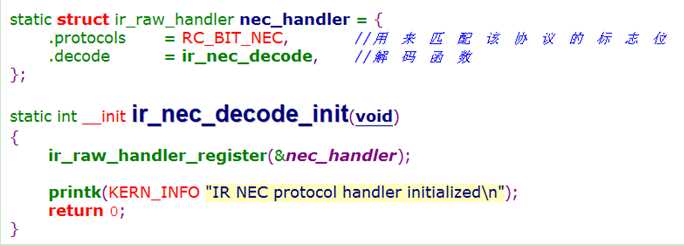

1)首先查看ir-nec-decoder.c的init函数:


如上图所示,可以看到通过ir_raw_handler_register()来注册.

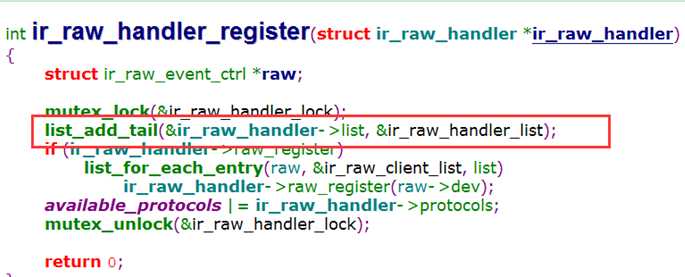

2) 然后ir_raw_handler_register()里,则将该nec_handler添加到ir_raw_handler_list表:


3.接下来,我们来分析ir_nec_decode()解码函数如何解码的.

3.1分析ir_nec_decode()解码函数

static int ir_nec_decode(struct rc_dev *dev, structir_raw_event ev)

{struct nec_dec *data = &dev->raw->nec;

u32 scancode;

u8 address, not_address, command, not_command;bool send_32bits = false;if (!(dev->enabled_protocols & RC_BIT_NEC)) //判断协议是否支持

return 0;//… …

switch (data->state) {caseSTATE_INACTIVE:if (!ev.pulse)break;if (eq_margin(ev.duration, NEC_HEADER_PULSE, NEC_UNIT * 2)) { //判断ev.duration 是否等于9ms头引导码data->is_nec_x = false; //标记当前格式不是NECX编码格式data->necx_repeat = false;

}else if (eq_margin(ev.duration, NECX_HEADER_PULSE, NEC_UNIT / 2)) //另一种不常见的NECX引导码data->is_nec_x = true; //标记是NECX编码格式

else

break;

data->count = 0;

data->state = STATE_HEADER_SPACE; //进入判断引导码间隔值,是4.5ms还是2.25ms ?

return 0;caseSTATE_HEADER_SPACE:if(ev.pulse)break;if (eq_margin(ev.duration, NEC_HEADER_SPACE, NEC_UNIT)) { //如果ev.duration=4.5ms 间隔引导码data->state = STATE_BIT_PULSE; //进入解析32bit模式

return 0;

}else if (eq_margin(ev.duration, NEC_REPEAT_SPACE, NEC_UNIT / 2)) { //如果ev.duration=2.5ms ,表示重复引导码

if (!dev->keypressed) { //dev->keypressed是松开的,则放弃(这里有BUG,后面会分析到)IR_dprintk(1, "Discarding last key repeat: event after key up");

}else{

rc_repeat(dev);//dev->keypressed是未松开,则上报事件IR_dprintk(1, "Repeat last key");

data->state =STATE_TRAILER_PULSE;

}return 0;

}break;case STATE_BIT_PULSE: //接收数据位的脉冲数据

if (!ev.pulse)break;if (!eq_margin(ev.duration, NEC_BIT_PULSE, NEC_UNIT / 2)) //不等于0.56ms,则忽略掉

break;

data->state = STATE_BIT_SPACE; //等于0.56ms,接下来进入STATE_BIT_SPACE,开始解析数据bit

return 0;caseSTATE_BIT_SPACE:if(ev.pulse)break;if (data->necx_repeat && data->count == NECX_REPEAT_BITS &&geq_margin(ev.duration,

NEC_TRAILER_SPACE, NEC_UNIT/ 2)) { //解析NECX编码格式IR_dprintk(1, "Repeat last key");

rc_repeat(dev);

data->state =STATE_INACTIVE;return 0;

}else if (data->count >NECX_REPEAT_BITS)

data->necx_repeat = false;

data->bits <<= 1;if (eq_margin(ev.duration, NEC_BIT_1_SPACE, NEC_UNIT / 2)) //1.68ms 数据1data->bits |= 1;else if (!eq_margin(ev.duration, NEC_BIT_0_SPACE, NEC_UNIT / 2)) //既不等于1.68ms,也不等于0.56ms,则是无效数据

break;

data->count++;if (data->count == NEC_NBITS) //data->count == 32,则表示数据接收完成data->state =STATE_TRAILER_PULSE;elsedata->state =STATE_BIT_PULSE;return 0;caseSTATE_TRAILER_PULSE:if (!ev.pulse)break;if (!eq_margin(ev.duration, NEC_TRAILER_PULSE, NEC_UNIT / 2))break;

data->state =STATE_TRAILER_SPACE;return 0;caseSTATE_TRAILER_SPACE:if(ev.pulse)break;if (!geq_margin(ev.duration, NEC_TRAILER_SPACE, NEC_UNIT / 2))break;

address= bitrev8((data->bits >> 24) & 0xff);

not_address= bitrev8((data->bits >> 16) & 0xff);

command= bitrev8((data->bits >> 8) & 0xff);

not_command= bitrev8((data->bits >> 0) & 0xff);if ((command ^ not_command) != 0xff) { //解析数据IR_dprintk(1, "NEC checksum error: received 0x%08x",

data->bits);

send_32bits= true;

}if(send_32bits) {/*NEC transport, but modified protocol, used by at

* least Apple and TiVo remotes*/scancode= data->bits;

IR_dprintk(1, "NEC (modified) scancode 0x%08x", scancode);

}else if ((address ^ not_address) != 0xff) {/*Extended NEC*/scancode= address << 16 |not_address<< 8 |command;

IR_dprintk(1, "NEC (Ext) scancode 0x%06x", scancode);

}else{/*Normal NEC*/scancode= address << 8 |command;

IR_dprintk(1, "NEC scancode 0x%04x", scancode);

}if (data->is_nec_x)

data->necx_repeat = true;

rc_keydown(dev, scancode,0); //通过scancode编码来上报按键事件data->state =STATE_INACTIVE;return 0;

}//… …}

3.2接下来分析ir_nec_decode ()->rc_keydown()如何通过scancode编码来上报按键事件

void rc_keydown(struct rc_dev *dev, intscancode, u8 toggle)

{

unsignedlongflags;

u32 keycode= rc_g_keycode_from_table(dev, scancode); //从键映射表里找到编码对应的键值

spin_lock_irqsave(&dev->keylock, flags);if(keycode){ //如果找到键值ir_do_keydown(dev, scancode, keycode, toggle);//上报按键事件

if (dev->keypressed) { //如果是按下,则启动timer_keyup定时器, IR_KEYPRESS_TIMEOUT(20ms)后上报key松开事件dev->keyup_jiffies = jiffies +msecs_to_jiffies(IR_KEYPRESS_TIMEOUT);

mod_timer(&dev->timer_keyup, dev->keyup_jiffies);

}

}else{

dev->last_scancode = 0;

dev->last_toggle = 0;

dev->last_keycode = 0;

}

spin_unlock_irqrestore(&dev->keylock, flags);

}

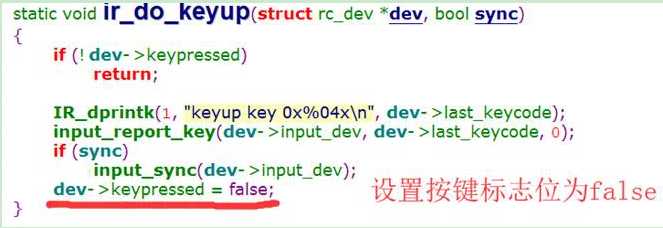

上个函数里的dev->timer_keyup定时器对应的函数为ir_timer_keyup(),该函数会去调用一次ir_do_keyup()函数,上报key松开事件,该函数如下:

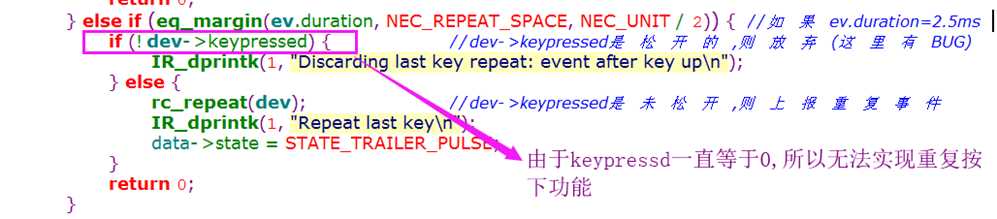

如上图所示,我们发现dev->keypressed = false,这就是解码函数出现的BUG:

1)比如当遥控器当按下按键时,会上报一次按键按下事件,并启动20ms定时器,用来自动上报按键自动按起事件,并标记dev->keypressed = false.

2)然后,如果遥控器一直按下不松手的话,会隔110ms发送一次9ms+2.25ms重复引导码


3)然后内核将会调用ir_nec_decode()进行解码2.25ms


4. 修改ir_nec_decode()函数

接下来,我们修改ir_nec_decode()函数,实现按键重复按下,并实现rc_map->repeat_key.

为什么要实现rc_map->repeat_key？

因为rc_map->scan里存储的键值表仅仅表示可支持按下的按键, 而rc_map->repeat_key里存储的才是表示可重复按下的按键.

修改后的代码如下所示:

static int ir_nec_decode(struct rc_dev *dev, structir_raw_event ev)

{struct nec_dec *data = &dev->raw->nec;

u32 scancode=0;

u8 address, not_address, command, not_command;bool send_32bits = false;static int es9038_c28=0,es9038_c29=0,es9038_c30=0,es9038_c31=0;if (!(dev->enabled_protocols &RC_BIT_NEC))return 0;if (!is_timing_event(ev)) {if(ev.reset)

data->state =STATE_INACTIVE;return 0;

}

IR_dprintk(2, "NEC decode started at state %d (%uus %s)",

data->state, TO_US(ev.duration), TO_STR(ev.pulse));switch (data->state) {caseSTATE_INACTIVE:if (!ev.pulse)break;if (eq_margin(ev.duration, NEC_HEADER_PULSE, NEC_UNIT * 2)) {

data->is_nec_x = false;

data->necx_repeat = false;

}else if (eq_margin(ev.duration, NECX_HEADER_PULSE, NEC_UNIT / 2))

{ data->is_nec_x = true;

}else

break;

data->count = 0;

data->state =STATE_HEADER_SPACE;return 0;caseSTATE_HEADER_SPACE:if(ev.pulse)break;if(eq_margin(ev.duration, NEC_HEADER_SPACE, NEC_UNIT)) {data->state =STATE_BIT_PULSE;return 0;

}else if (eq_margin(ev.duration, NEC_REPEAT_SPACE, NEC_UNIT / 2)) { //处理重复编码

data->state =STATE_TRAILER_SPACE;

IR_dprintk(1, "Discarding last key repeat: event after key up");return 0;

}else

break;caseSTATE_BIT_PULSE:if (!ev.pulse)break;if (!eq_margin(ev.duration, NEC_BIT_PULSE, NEC_UNIT / 2))break;

data->state =STATE_BIT_SPACE;return 0;caseSTATE_BIT_SPACE:if(ev.pulse)break;if (data->necx_repeat && data->count == NECX_REPEAT_BITS &&geq_margin(ev.duration,

NEC_TRAILER_SPACE, NEC_UNIT/ 2)) {

IR_dprintk(1, "Repeat last key");

rc_repeat(dev);

data->state =STATE_INACTIVE;return 0;

}else if (data->count >NECX_REPEAT_BITS)

data->necx_repeat = false;

data->bits <<= 1;if (eq_margin(ev.duration, NEC_BIT_1_SPACE, NEC_UNIT / 2))

data->bits |= 1;else if (!eq_margin(ev.duration, NEC_BIT_0_SPACE, NEC_UNIT / 2))break;

data->count++;if (data->count ==NEC_NBITS)

data->state =STATE_TRAILER_SPACE;elsedata->state =STATE_BIT_PULSE;return 0;caseSTATE_TRAILER_SPACE:

{struct rc_map *rc_map = &dev->rc_map;struct rc_map_table *repeat_key = rc_map->repeat_key;

unsignedint repeat_size = rc_map->repeat_size; //获取 repeat_size,是否有支持重复按下的按键scancode=data->bits;if (!ev.pulse)break;if (!eq_margin(ev.duration, NEC_TRAILER_PULSE, NEC_UNIT / 2))break;

printk("NEC scancode=0x%x",scancode);if(!scancode)break;if (data->is_nec_x)

data->necx_repeat = true;

rc_keydown(dev, scancode,0); //上报事件

if(repeat_key){int i = 0;while(repeat_size){if(scancode ==repeat_key[i].scancode){break;

}

repeat_size--;

i++;

}if(repeat_size==0) //repeat_size==0,表示没找到有支持重复按键,则清空data->bitsdata->bits = 0; }elsedata->bits = 0;return 0;

}

}

IR_dprintk(1, "NEC decode failed at count %d state %d (%uus %s)",

data->count, data->state, TO_US(ev.duration), TO_STR(ev.pulse));

data->state =STATE_INACTIVE;return -EINVAL;

}

接下来下章,自己创建一个红外platform_device平台设备

创建红外platform_device平台设备步骤为:

1) 创建一个platform_device设备,其中.name= "gpio-rc-recv",并注册设备

2)在driversmediackeymaps里创建一个名字为rc-my-text.c键值映射文件

未完待续~
