VINS-MONO概述

VINS-Mono是HKUST的Shen Shaojie团队开源的一套Visual-Inertial融合定位算法，https://github.com/HKUST-Aerial-Robotics/VINS-Mono，是用紧耦合方法实现的，通过单目+IMU恢复出尺度，效果很好，接下来对会该算法框架逐步解析，以便二次开发。

那么为什么要进行视觉与IMU的融合呢，自己总结的主要有以下几点：

• 视觉与IMU的融合可以借助IMU较高的采样频率，进而提高系统的输出频率。
• 视觉与IMU的融合可以提高视觉的鲁棒性，如视觉SLAM因为某些运动或场景出现的错误结果。
• 视觉与IMU的融合可以有效的消除IMU的积分漂移。
• 视觉与IMU的融合能够校正IMU的Bias。
• 单目与IMU的融合可以有效解决单目尺度不可观测的问题。

总体布局

该算法主要有以下几个模块：
1.预处理
图像特征光流跟踪
IMU数据预积分
2.初始化
纯视觉Sfm
Sfm与IMU积分的松耦合
3.基于滑动窗口的非线性优化实现紧耦合
4.回环检测与重定位
5.四自由度位姿图优化

原论文：

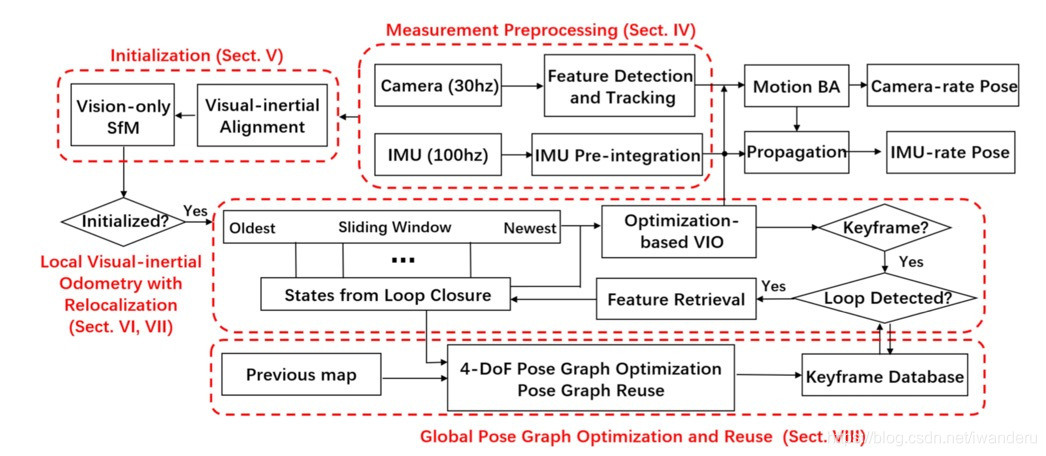

• 系统从测量预处理(IV)开始，在其中提取和跟踪特征，对两个连续帧间的IMU测量值进行预积分。
• 初始化过程(V)提供了所有必要的值，包括姿态、速度、重力向量、陀螺仪偏置和三维特征位置，用于引导随后的基于非线性优化的VIO。
• VIO(VI)与重定位(VII)模块紧密地融合了预先积分的IMU测量、特征观测和回环重新检测到的特征。最后，位姿图优化模块(VIII)接受几何验证的重定位结果，并进行全局优化以消除漂移。
• VIO、重新定位和位姿图优化模块在多线程设置中同时运行。每个模块有不同的运行速度和实时保证，以确保在任何时候可靠运行。

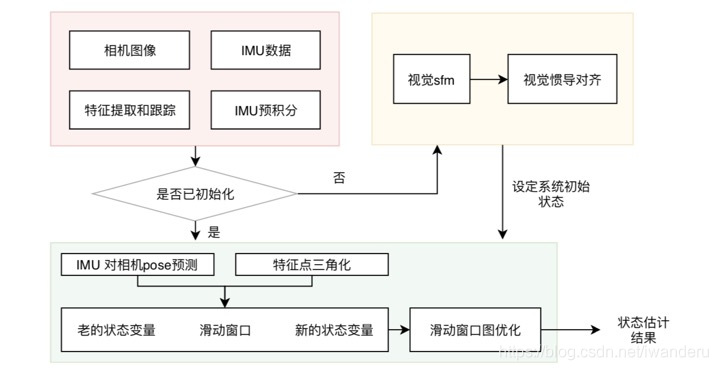

在正常运行过程中，初始化只进行一次。前端负责不断地提取特征点发给后端；后端负责IMU数据采集，预积分和优化/滑窗等操作。前端和后端在运行过程中不断地循环。

或者：
这个系统包括以下几个过程：特征提取与发布；IMU提取与预积分；初始化；滑窗与优化；回环检测。

代码主要包括3个node：feature_tracker，vins_estimator，pose_graph，其中feature_tracker仅负责特征点提取和发布，pose_graph关键帧的选择/位姿图建立/回环检测，而vins_estimator的内容最多了，包含了初始化，滑窗，优化等后端内容和IMU预积分等前端内容，并且在这个结点里分出了2个线程。

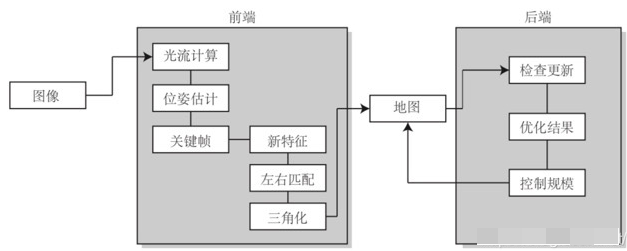

一般来讲，一个标准的SLAM系统是前后端分离的，如下图所示，
而VINS-MONO系统，他的前端仅包括光流计算；初始化等工作都放在vins_estimator里面了。
我的理解它之所以这么做，是因为IMU的数据获取如果放在前端，预积分完了之后还需要advertise到ROS系统里，让后端接收，与其这样，还不如让后端直接接收IMU数据就在后端处理了，减少通信过程。

VINS节点通信过程如下图所示，‘

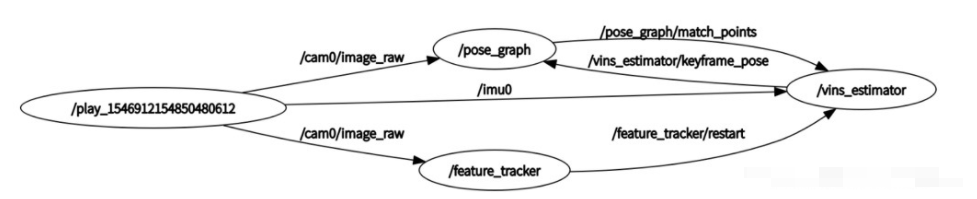

rqt_graph
node only
更具体一些如下，

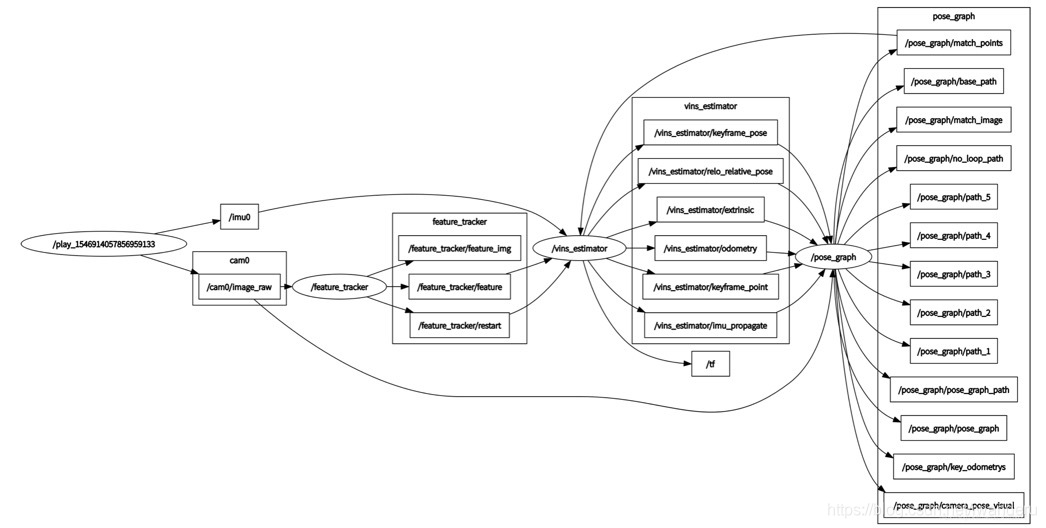

node all：
代码的文件目录

代码的文件目录
1、ar_demo：一个ar应用demo
2、benchmark_publisher：接收并发布数据集的基准值
3、camera_model
   calib：相机参数标定
   camera_models：各种相机模型类
   chessboard：检测棋盘格
   gpl
   sparse_graph
   intrinsic_calib.cc：相机标定模块main函数
4、config：系统配置文件存放处
5、feature_trackers：
   feature_tracker_node.cpp ROS 节点函数，回调函数
   feature_tracker.cpp 图像特征光流跟踪
6、pose_graph：
   keyframe.cpp 关键帧选取、描述子计算与匹配
   pose_graph.cpp 位姿图的建立与图优化
   pose_graph_node.cpp ROS 节点函数，回调函数，主线程
7、support_files：帮助文档、Bow字典、Brief模板文件
8、vins_estimator
   factor：实现IMU、camera等残差模型
   initial：系统初始化，外参标定，SFM
   utility：相机可视化，四元数等数据转换
   estimator.cpp：紧耦合的VIO状态估计器实现
   estimator_node.cpp：ROS 节点函数，回调函数，主线程
   feature_manager.cpp：特征点管理，三角化，关键帧等
   parameters.cpp：读取参数

接下来为论文中的符号与坐标系定义：

• w是世界坐标系(world frame)。重力方向与世界坐标系z轴对齐。
• b是本体坐标系(body frame)，我们把它定义为与IMU坐标系相同。
• c是相机坐标系(camera frame)。我们同时使用旋转矩阵R和Hamilton四元数q来表示旋转。我们主要在状态向量中使用四元数，也用旋转矩阵来表示三维向量的旋转。
• ck​表示获取第k个图像时的相机坐标系。⊗表示两个四元数之间的乘法运算。gw是世界坐标系上的重力向量。最后，我们将(^)表示为某一具体量的噪声测量值或估计值。

更多可见VINS-Mono 论文解读
