最近有幸和中科探海的研发人员共事，在和他们聊天过程中，他们向我介绍一款可以找到海底电缆的设备，只要关注了中科探海的公众号，就可以查到这款产品的技术参数和效果图。他们的设备叫海底掩埋物三维实时成像声呐

    一、产品介绍

海底掩埋物三维实时成像声呐（海底鹰B系列）可对海底悬浮、沉底和掩埋目标进行三维成像，实时输出悬浮、沉底和掩埋目标的三维图像，是海底地层三维剖面调查，海底掩埋目标探查（如海底危险爆炸物、水下掩埋沉船等）、输油输气输水等管道目标外勘查、电缆光缆等线缆目标外勘查的理想设备。

二、系统组成

海底鹰B系列产品通过一体化设计，同时具备三类设备的能力。其中，包括双频单波束、高频自适应孔径侧视成像声呐、低频海底掩埋物实时三维成像声呐。低频海底掩埋物实时三维成像声呐实现海底鹰的主体功能，其他两类声呐起校准、对比等辅助功能。

为了降低产品的体积、功耗和成本，海底鹰B系列产品集成的三类设备共用声呐控制、声呐发射机、接收机和数据处理等分系统和功能模块。

（产品照片有点惨不忍睹）

三、产品功能

海底鹰系统主要特点如下：

l 全新技术体系：综合采用多频率以及三维合成孔径声呐成像技术。

l 多频同时工作：本系统集成的三类声学设备包含了三部声呐分机，工作在三个频段进行实时成像，通过低频三维成像系统可实时获取水下各类目标的三维图像（其中包括水体中的悬浮目标、水底表面的沉底目标以及水底沙泥中的掩埋目标），通过200kHz/600kHz双频测深仪实时获得测深结果，通过600kHz高频系统实现水下极小目标的清晰成像（如各类小目标，细绳等）。

l 满足多类应用：可完成水下各类目标搜索，水底底质和地层勘察，水下悬浮、沉底或掩埋的输油管道、输气管道（如LNG管道）、电缆、光缆的高清探查，江底护堤水泥板、沙肋软排勘察等。

四、产品指标

产品集成了三类声学设备，包括双频单波束、高频自适应孔径侧视成像声呐、低频海底掩埋物实时三维成像声呐。为降低产品的体积、功耗和成本，三类设备采用一体化设计，共用声呐控制、声呐发射机、接收机和数据处理等分系统和功能模块。

（1）双频单波束声呐

（2）高频自适应孔径成像声呐

（3）低频海底掩埋物实时三维成像声呐

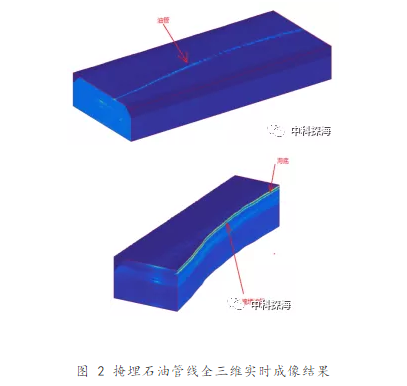

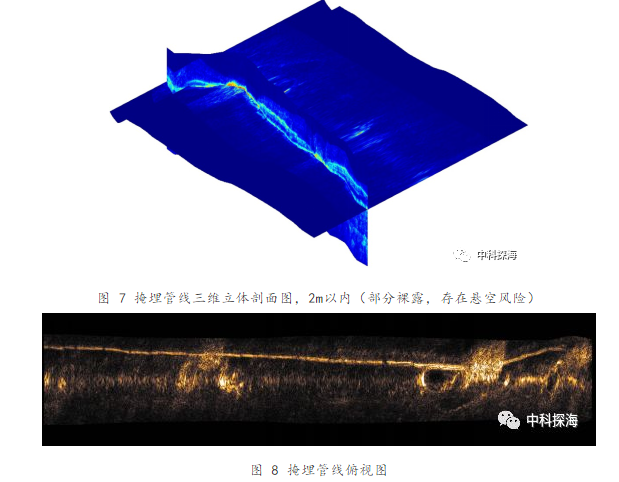

五、应用案例

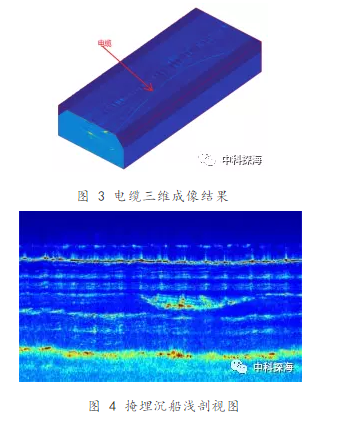

   从案例照片可以看出，确实能看见电缆，连续性很好，这是一个了不起的突破，因为浅水海底电缆探测是一个难点，由于电缆的尺寸较小且阻抗与周围海底相差不大，SES2000在海底地层中难以分辨出电缆。也有通过电磁法探测电缆，比如tss440，它是用在ROV上的，如下图

     根据海底掩埋物三维实时成像声呐工程师的介绍，他们之所以能探测出电缆，是采用合成孔径技术，基元较多，可以形成三维强度数据，二是采用平行电缆的作业方式，这样电缆反射最强，而SES2000是单波束，只能采用垂直于电缆的方式，反射较弱。三是采用独门的算法，成像质量高，分辨率高。

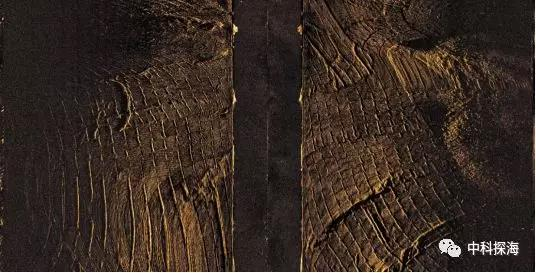

    他们的侧视声纳成像质量也不错，分辨率比较高，可以侧挂，量程100m

     合成孔径声纳设备之前听说苏州桑泰也有做，但是我百度了一下，在他们的官网上没有找到同类设备的效果图。这两家设备厂商都是苏州的，真是厉害啊。想到青岛作为海洋强市，就没有这样高端海洋设备研制单位，稍微有点郁闷。

    这几年国产设备的进步非常大，必须点赞。
