概述

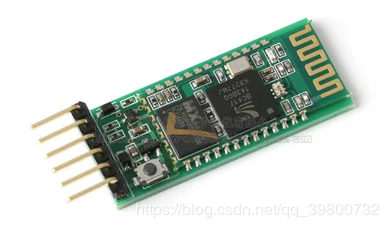

市场上HC05模块有好几种，一般都是带有按键的。像下边这种（6只引脚的）（这个是从优信电子那搞过来的，他的模块的按键有点问题，不用摁照样能进入AT模式）

要使模块之间交互数据，必须要能够进入AT模式，像下边这蓝牙总共有6个腿就可以进入AT模式，具体接线如下：
VCC---------------> （接USB转串口模块的5V）
GND---------------> （接USB转串口模块的GND）
EN -----------------> （接USB转串口模块的3V3）
TXD----------------> （接USB转串口模块的RXD）
RXD----------------> （接USB转串口模块的TXD）
STATE-------------> （空，不用接）

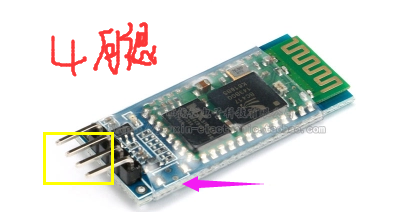

还有种是四只腿的，如果要进入AT模式，那么你需要自己加加按键（他给你留好了位置在旁边了，找个按键焊接上去就行了）
在这里插入图片描述

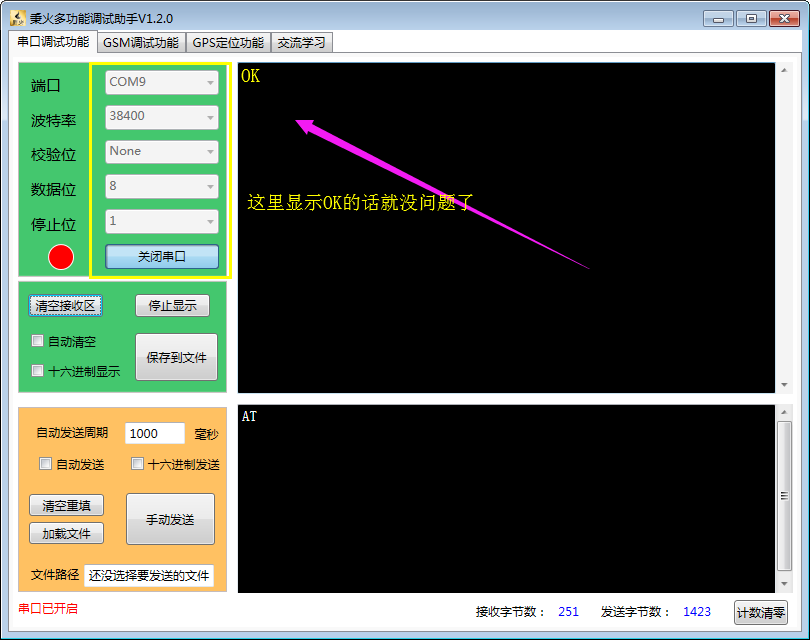

一般情况下，蓝牙默认是从机模式，波特率为38400，停止位1，数据位8，无奇偶校验
那么，该怎么进入AT模式呢？

1、如果模块是跟我那上面的图的一样（6个引脚）（那个优信电子的，按键没用），那就直接跟上边的接线一致就行了（AT模式下，LED会慢闪，否则，没有进入AT模式）；

2、如果是另外一种情况（不是在优信淘宝买的），你就需要先 “摁住按键” ，然后再（EN / KEY引脚）接上3V3的电压。

然后呢，开始一系列操作，我要开始了，呀-咚-啪。
材料：
两个USB转TTL模块
两个蓝牙模块
两个单片机（51的为例）
杜邦线等
电脑上准备两个串口助手（到时候方便通讯，推荐用孙大明写的或者原子的，自己找吧，我懒得弄上来了）

一、主机接线如下：
A模块（将这个作为主机吧）
在串口助手上发送（当然，你先得配置好串口助手，波特率那些的设置都在上面）
1–>恢复默认设置： AT+ORGLrn 【rn即回车、换行，在串口调试助手上敲一个回车即可】
2–>设置模块匹配密码： AT+PSWD=1234rn
3–>设置从模式：串口调试助手上，将蓝牙A配置为主机模式： AT+ROLE=1rn
4–>设置波特率： AT+UART=9600,0,0rn（这个波特率看自己需要设置，我这里设置9600，方便与单片机对接）*
5–>可以检查一下模块设置是否成功: AT+PSWD？ AT+ROLE？ AT+UART
6–>模块A绑定模块B：串口调试助手A，模块A绑定模块B地址：AT+BIND=896db，2，0758rn【注意把地址的冒号换成逗号】

在这里插入图片描述
二、从机接线如下
B模块（将这个作为从机吧）
1–>恢复默认设置：AT+ORGLrn【rn即回车、换行，在串口调试助手上敲一个回车即可】
2–>设置模块匹配密码：AT+PSWD=1234rn（密码必须跟模块A的一致）
3–>设置从模式：串口调试助手上，将蓝牙B配置为从机模式：AT+ROLE=0rn
4–>设置波特率：AT+UART=9600,0,0rn
5–>可以检查一下模块设置是否成功：AT+PSWD？ AT+ROLE？ AT+UART

这样就算设置完了，两个模块重新上电一下，退出AT模式

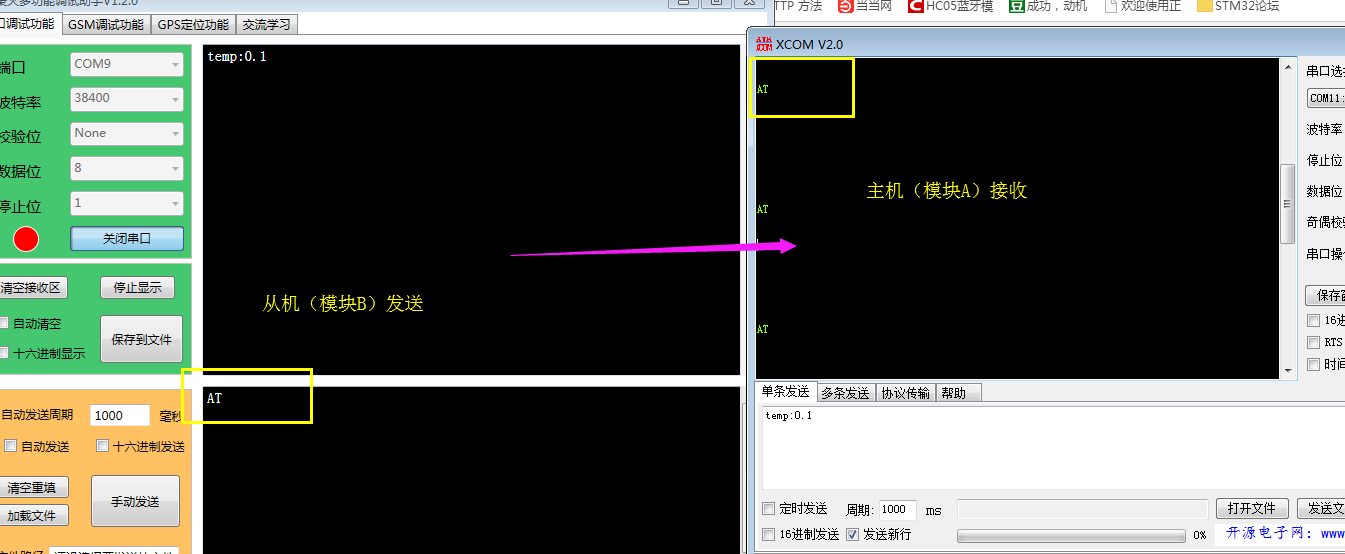

然后就可以通过串口交互数据了，看
A--------->B
在这里插入图片描述
B---------------->A

接下来就看与单片机接线交互数据了。正在写代码，别着急，改天上传。。。

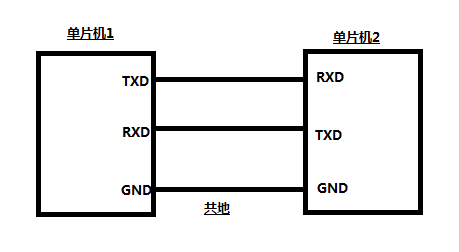

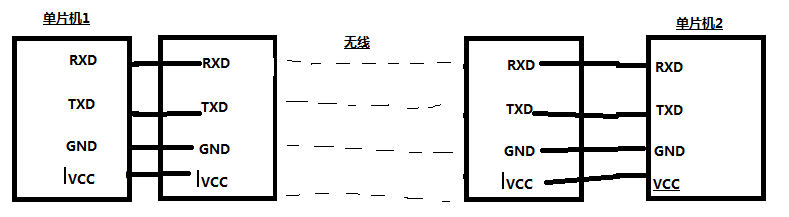

接下来继续写，首先，要想单片机之间通过蓝牙相互发送数据（其实就相当于两个单片机之间传输数据一样的）看，这是两个单片机之间的数据交互，蓝牙的话，不就相当于将有线转化成了无线，对吧！
在这里插入图片描述

图有些丑，但是能看的懂的（上面AT模式退出后，就不需要再次进入了，不用连接那根线了（EN / KEY ------->>>> AT模式使能脚））

那么，要实现功能该怎么做呢？
**1、**是不是先得让单片机（只要单片机就行）发送数据到串口（单片机通过串口发送数据就相当于单片机通过串口发送数据给蓝牙，蓝牙再发送过去）？
那我们就先写个简单的程序，让单片机打印数据到串口

#include<reg52.h>
#include<stdio.h>

#define uint unsigned int
#define uchar unsigned char
sbit KEY = P3^3;

void uart(void)                 //串口通信初始化
{
    SCON=0x40;                  //串口通信工作方式1
    REN=1;                      //允许接收
    TMOD=0x20;                  //定时器1的工作方式2
    TH1=0xFD,TL1=0xFD;
    TI=1;                       //这里一定要注意
    TR1=1;                      //打开定时器
}
void main(void)
{
	uint i;
	uchar a;
	a = 1;
    uart();
    while(1)
    {
		if(KEY == 0)//按键按下一次，发送一次数据
		{
			i++;
			if(i > 20000)//相当于延时消抖
			{
				printf("a=%bd",a);//打印a=1；到串口；**注意：%前面加b**
				i = 0;
			}
		}
    }

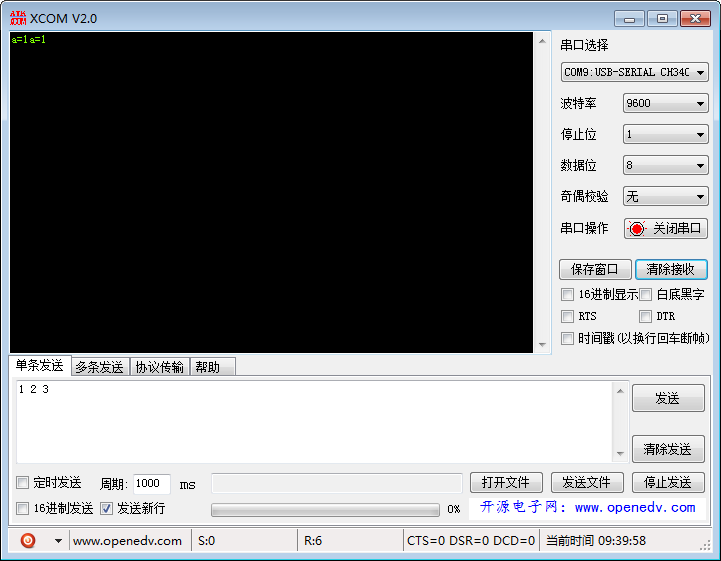

}//打印效果如下

为什么要这么做？（%d中间加b）
看博主的： https://blog.csdn.net/guanjianhe/article/details/84332773

在这里插入图片描述

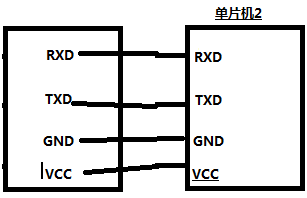

**2、**测试没问题，串口输出 “a=1” 后，再将蓝牙A（主机）接至单片机，接法如下

3、将蓝牙B（从机）接至USB转TTL，如下图

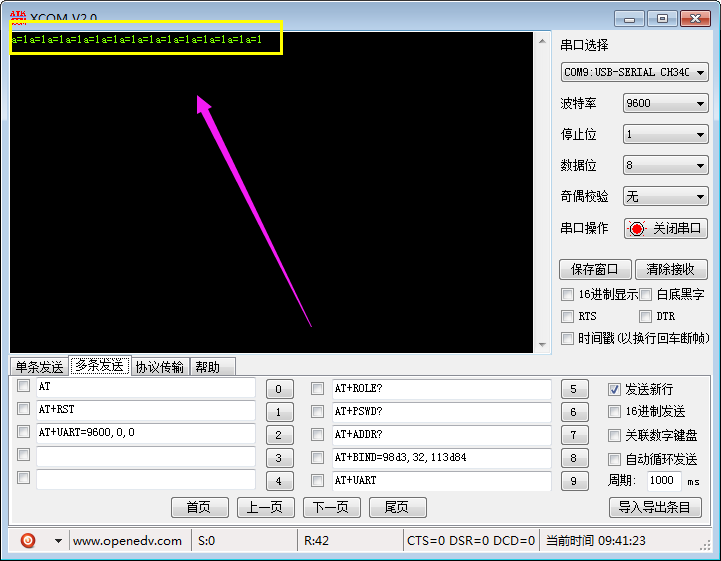

再次打开串口助手，看看从机B是否输出 “a=1"，效果如下

那么就差最后一步了，明天接着写
又是新的一天，发现自己变帅了哈哈！！！！（废话不多说，来看看接下来的调试过程）
4、将从机模块B改成与单片机B连接的形式（在这就不说怎么接线了，自己看上边吧，还是四根线），此时的将下边的程序烧录到单片机B，单片机B就可以接收到数据 “a=1”
然后将这接收到的完整的数据发送回串口，并打印到电脑。

#include <reg52.h>

#define uchar unsigned char
#define uint  unsigned int

uchar num;

void UART_init()
{
	TMOD = 0x20;  	//T1工作模式2  8位自动重装
	TH1 = 0xfd;
	TL1 = 0xfd; 	//比特率9600
	TR1 = 1;		//启动T1定时器
	SM0 = 0;
	SM1 = 1; 		//串口工作方式1 10位异步
	REN = 1;		//串口允许接收
	EA  = 1;		//开总中断
	ES  = 1;		//串口中断打开
}
void main()
{
	UART_init(); //串口初始化
	while(1);
}


void UART() interrupt 4
{
	if(RI)	//检测是否接收完成
	{
		num = SBUF;	  //num 取出接收缓存器的值
		P1 = SBUF;	 	 //为了直观，加了LED（方便判断单片机是否收到数据）
		RI = 0;
		SBUF = num;	//接收的数据直接发送回串口
		while(!TI);
		TI = 0;
	}
}

在这里插入图片描述
好了，要想实现温湿度等数据交互，就看你自己的了，嘿嘿！！看完文字，你也变帅了不是？
