【STM32F407 开发板】实验七 ：IR 红外线接收实验

65 阅读 0 评论
我是靠谱客的博主 风趣大地，最近开发中收集的这篇文章主要介绍【STM32F407 开发板】实验七 ：IR 红外线接收实验，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

前言：

这个实验，有点恶心，其实也不算恶心，一开始我理解错了，错怪了实验的源代码。不过最差劲的是，实验指导书是错的，我看了半天，一开始以为实验源代码错了，后来代码能正确运行，才发现是实验指导书错了，从根上就错了。嘿，tui ~ .

致谢：

在此感谢一下 人美心又善的双双小姐姐 叭，我和她说我的代码闹鬼了，然后就开始给她分析代码为啥闹鬼了，给她讲这个实验的目的，实验的步骤以及原理，分析源代码逻辑，分析到最后，我就这么悟了，突然理解了源代码的逻辑。如果没有她，全靠我自己分析，分析懂了估计得驴年马月了。简直了，赐予双双 小福星 称号，特此表扬。哈哈哈哈哈哈

一、创建工程

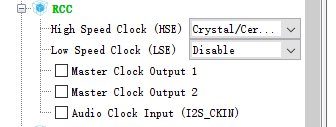

创建工程部分，还是选择原来的板子，不同的是，这里多了几个这个东西。
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

其实我不太清楚放这个SYS的外设有啥意义，就简要的说一下其他外设的意义叭：

  1. RCC时钟控制器，控制时钟的
  2. TIM3定时器，用来实现周期定时，每过一个周期，产生一次定时器中断，进入中断服务函数
  3. USART1，串口信息打印

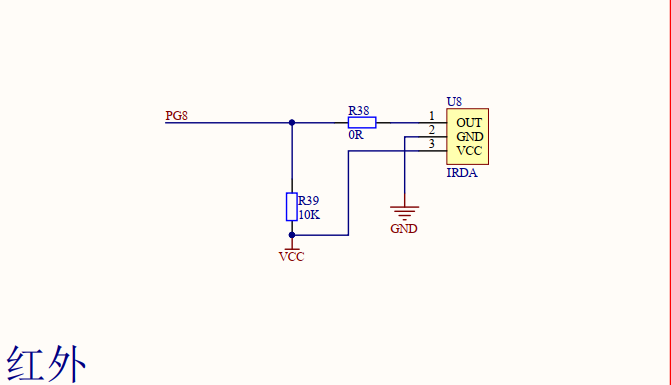

最后需要在管脚上配置一个PG8为外部中断，至于为啥配置外部中断，看一下红外接收器的电路图吧。
在这里插入图片描述

在这里插入图片描述
从图中可以看到红外接收器的输出管脚为PG8，当它接收到数据的时候，会产生中断，并且数据也是存在于PG8管脚上的，细心的可能会看到，PG8在没有数据来的时候，它与VCC是直连的，也就是没有数据的时候PG8一直是高压状态。

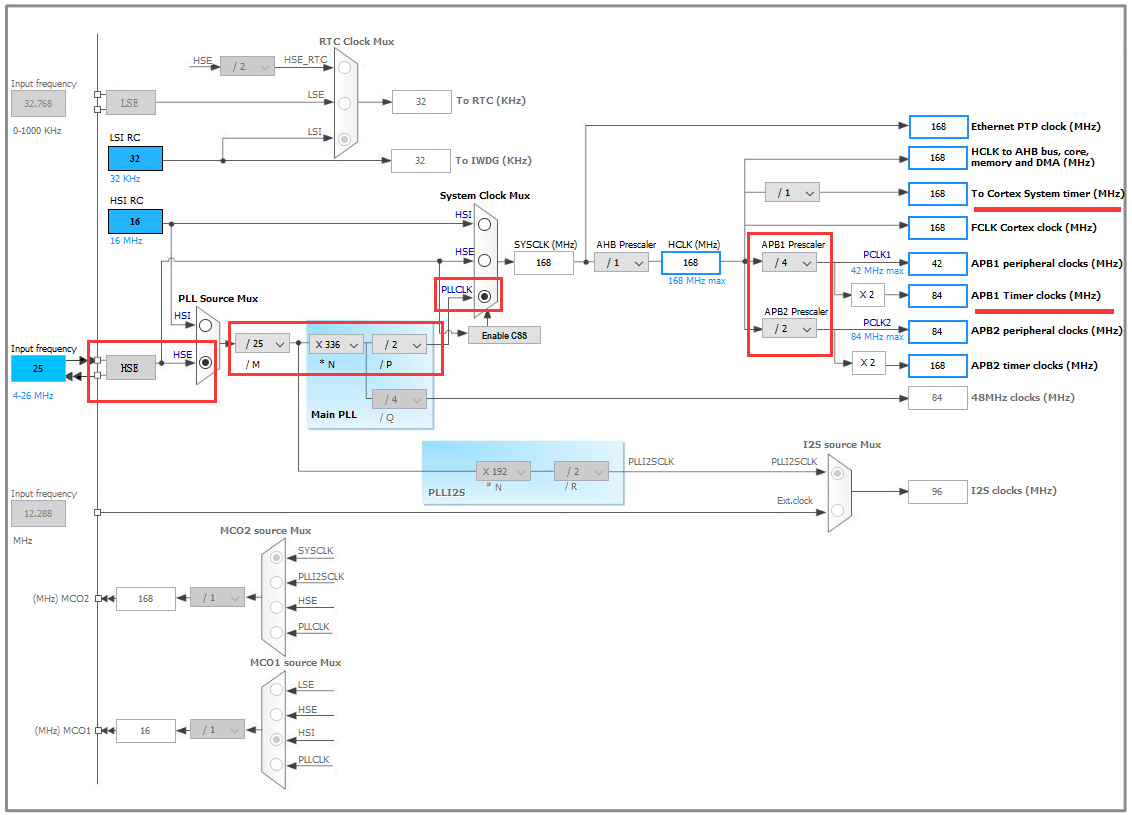

下面就是时钟配置：
在这里插入图片描述
这里注意到，我用红线画出了两个timer的时钟配置，也就是这俩timer不是一个，各自互不干扰。这个对我之后的协议分析大有帮助。

外设配置：

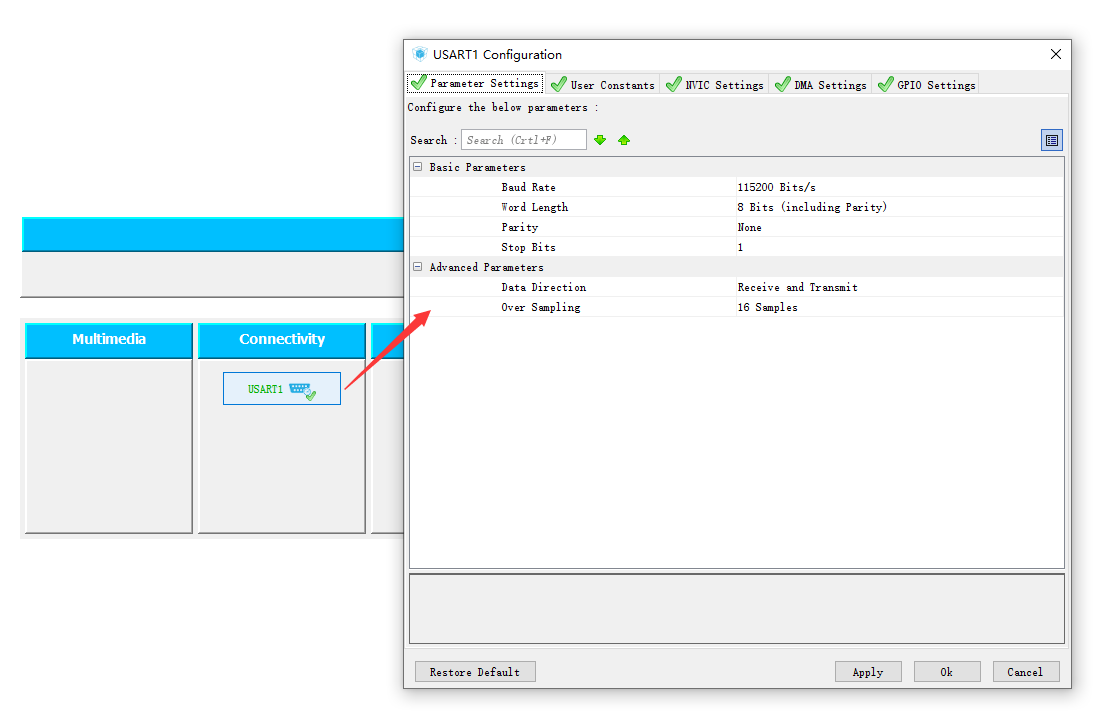

对于USART1的配置：
在这里插入图片描述

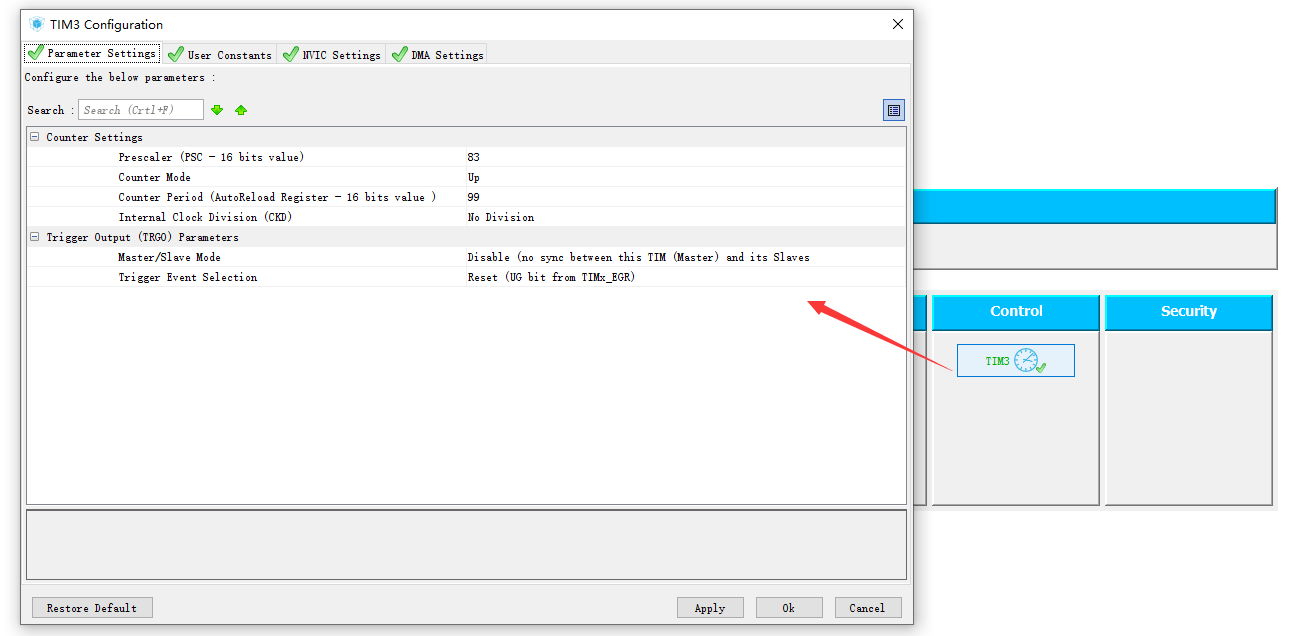

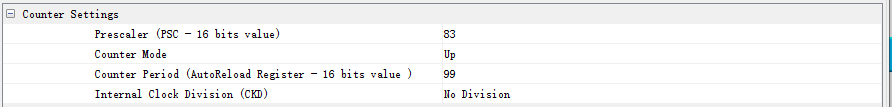

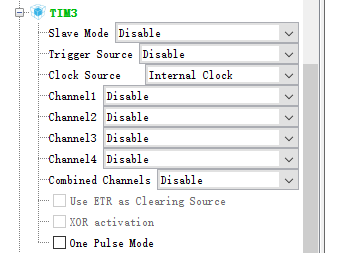

对于TIM3的配置：
在这里插入图片描述
可以看到，这里的TIM3预分频为83，并且是向上计数，计数周期为99
在这里插入图片描述
并且也开启了TIM3的全局中断，在它一个周期的计时结束之后会产生一个全局中断。

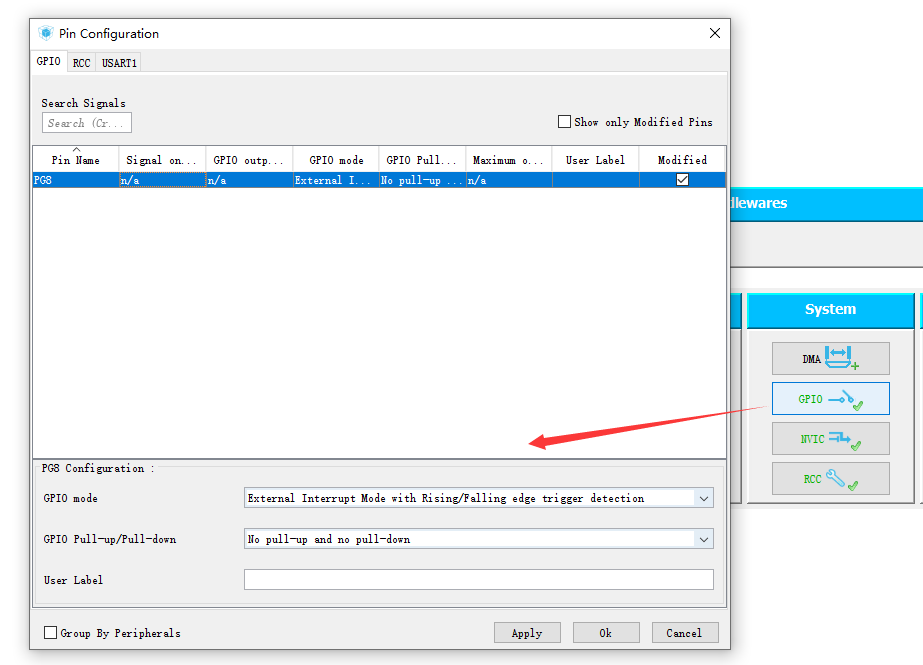

对于GPIO的配置：
在这里插入图片描述
可以看到这里的GPIO配置成了上升沿下降沿均会触发一次中断。也就是在电压跳变的时候会产生一次中断。

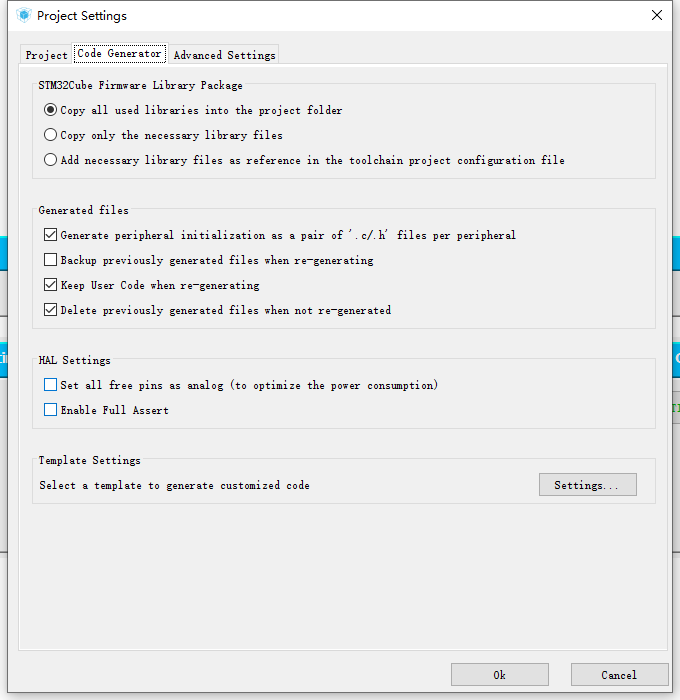

生成工程：
在这里插入图片描述
在这里插入图片描述
好了，工程这样就生成完毕了

MMP，这里我还是得吐槽两句，太恶心了，要不是看了源代码，我还意识不到实验指导书错到了什么程度，它对于工程的配置完全是错误的，尤其是这个GPIO这里，错的离谱，它指导书上说的是只有在上升沿触发中断，并且关于这个GPIO的管脚配置的是PG5，离谱，明明电路图是PG8。误人子弟，害。

二、编辑工程、编译工程

为什么我听这个李圣杰唱的《痴心绝对》会这么伤心呢。。。看来我有些感性呀，哈哈哈哈

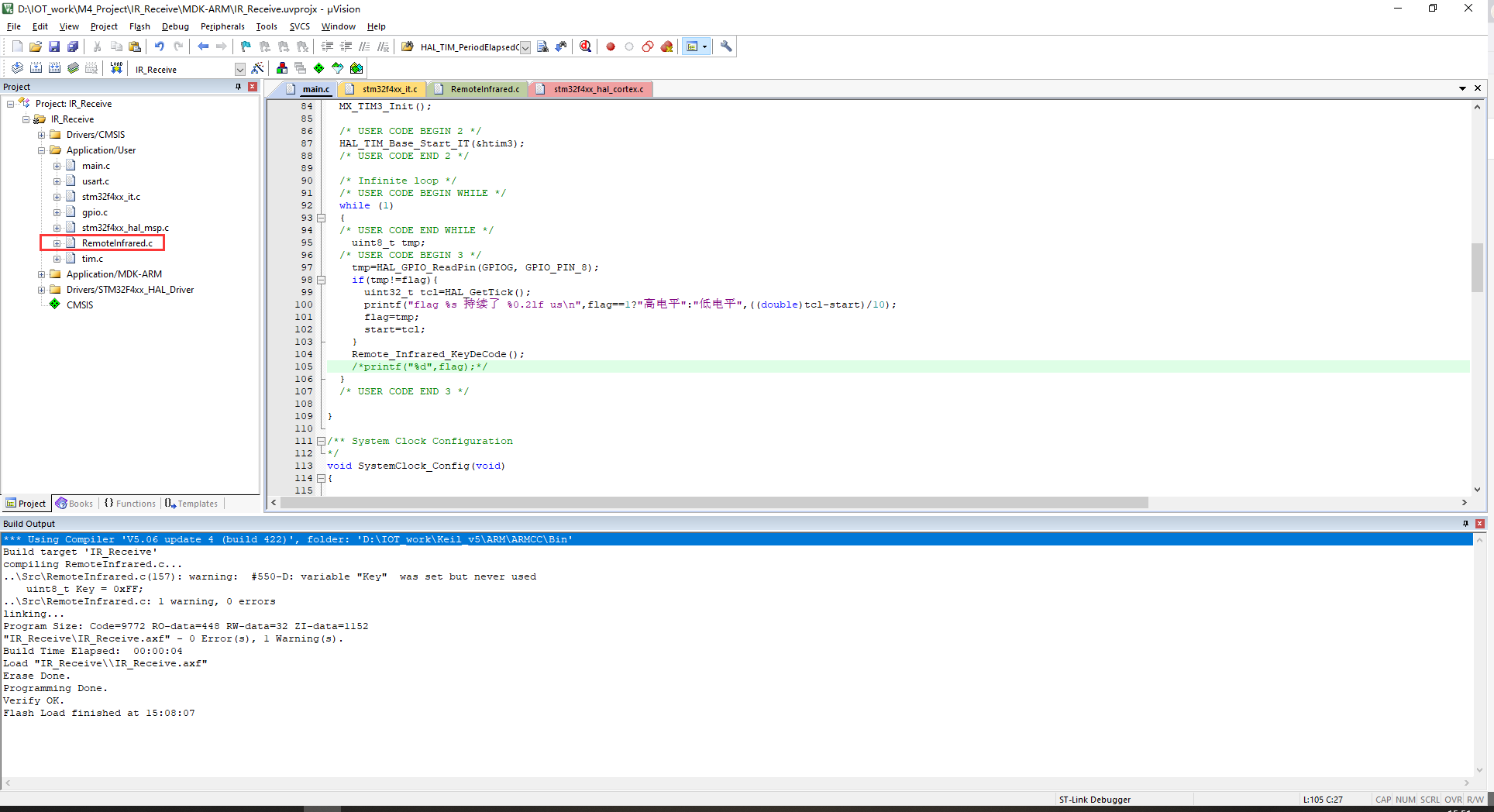

好了，工程配置完毕，用Keil5打开，如下：
在这里插入图片描述
这里面的这个RemoteInfrared.c文件是自己写的一个c文件，这也是分析源代码的一个重点。稍后再说，

main.c文件中添加代码：
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

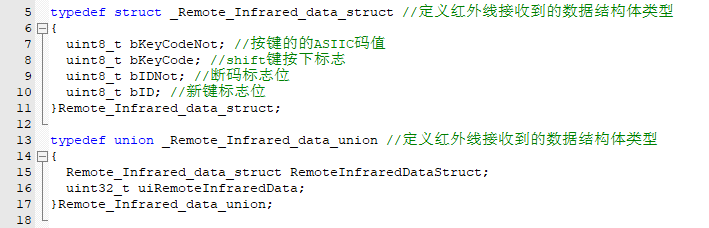

RemoteInfrared.h中的代码：

#include "stm32f4xx_hal.h"

#define	Remote_Infrared_DAT_INPUT HAL_GPIO_ReadPin(GPIOG, GPIO_PIN_8)

typedef struct _Remote_Infrared_data_struct
{
	uint8_t bKeyCodeNot;
	uint8_t bKeyCode;
	uint8_t bIDNot;
	uint8_t bID;
}Remote_Infrared_data_struct;

typedef union _Remote_Infrared_data_union
{
	Remote_Infrared_data_struct RemoteInfraredDataStruct;
	uint32_t uiRemoteInfraredData;
}Remote_Infrared_data_union;

void Remote_Infrared_KEY_ISR(void);
uint8_t Remote_Infrared_KeyDeCode(void);

RemoteInfrared.c中的代码：

#include "RemoteInfrared.h"

#define REPEAT_KEY  0xEE

extern __IO uint32_t GlobalTimingDelay100us;
extern __IO uint32_t GlobalTimingDelay100usTx;


__IO uint32_t FlagGotKey = 0;

__IO Remote_Infrared_data_union RemoteInfrareddata;

const uint32_t TIME_DELAY_6MS = 60;
const uint32_t TIME_DELAY_10MS = 100;
void Remote_Infrared_KEY_ISR(void)
{
	static __IO uint8_t  bBitCounter = 0;
    static __IO uint32_t bKeyCode = 0;
	bBitCounter++;

	if(bBitCounter == 1)
	{
        if(Remote_Infrared_DAT_INPUT)
        {
            bBitCounter = 0;
        }
        else
        {
            GlobalTimingDelay100us = TIME_DELAY_10MS;
        }
	}
	else if(bBitCounter == 2)
	{
        if(Remote_Infrared_DAT_INPUT)
        {
            if((GlobalTimingDelay100us > 2) && (GlobalTimingDelay100us < 18))
            {
                GlobalTimingDelay100us = TIME_DELAY_6MS;
            }
            else
            {
                bBitCounter = 0;
                //printf(".");
            }
        }

        else
        {
            bBitCounter = 0;
        }
	}
	else if(bBitCounter == 3)
	{
        if(Remote_Infrared_DAT_INPUT)
        {
            bBitCounter = 0;
        }
        else
        {
            if((GlobalTimingDelay100us > 5) && (GlobalTimingDelay100us < 20))
            {
                GlobalTimingDelay100us = TIME_DELAY_6MS;

            }
            else if((GlobalTimingDelay100us > 32) && (GlobalTimingDelay100us < 46))
            {
                bBitCounter = 0;
                RemoteInfrareddata.uiRemoteInfraredData = bKeyCode;

                bBitCounter = 0;
                FlagGotKey = 1;
            }
            else
            {
                bBitCounter = 0;

            }
        }
	}
	else if(bBitCounter > 3 && bBitCounter < 68)
	{

        if(Remote_Infrared_DAT_INPUT)
        {
            if((GlobalTimingDelay100us > 50) && (GlobalTimingDelay100us < 58))
            {
                GlobalTimingDelay100us = TIME_DELAY_6MS;
            }
            else
            {
                bBitCounter = 0;
                //printf("#");
            }
        }
        else
        {
            if((GlobalTimingDelay100us > 50) && (GlobalTimingDelay100us < 58)) // '0'
            {
                GlobalTimingDelay100us = TIME_DELAY_6MS;
		        bKeyCode <<= 1;  // MSB First
                bKeyCode += 0x00;
            }
            else if((GlobalTimingDelay100us > 40) && (GlobalTimingDelay100us < 48)) //'1'
            {
                GlobalTimingDelay100us = TIME_DELAY_6MS;
		        bKeyCode <<= 1;  // MSB First
                bKeyCode += 0x01;
            }
            else
            {
			    //test = GlobalTimingDelay100us;
                bBitCounter = 0;
                //printf("*%d", test);
            }
        }

       if(bBitCounter == 67)
        {
            RemoteInfrareddata.uiRemoteInfraredData = bKeyCode;
            bBitCounter = 0;
            FlagGotKey = 1;
            //printf("KeyCode = 0x%X", bKeyCode);
        }
	}
	else
	{
		bBitCounter = 0;
        //printf("KeyCode = 0x%X", bKeyCode);
	}
}

uint8_t Remote_Infrared_KeyDeCode(void)
{
	uint8_t Key = 0xFF;

	if (FlagGotKey == 1)
	{
        FlagGotKey = 0;
        if((RemoteInfrareddata.RemoteInfraredDataStruct.bID == (uint8_t)~ RemoteInfrareddata.RemoteInfraredDataStruct.bIDNot)
            && (RemoteInfrareddata.RemoteInfraredDataStruct.bKeyCode == (uint8_t)~ RemoteInfrareddata.RemoteInfraredDataStruct.bKeyCodeNot))
        {
            printf("nr IR Receive KeyCode = 0x%02X, ", RemoteInfrareddata.RemoteInfraredDataStruct.bKeyCode);
			switch(RemoteInfrareddata.RemoteInfraredDataStruct.bKeyCode)
			{
				 case 0:
						printf("ERROR ");
						break;
					case 0xEA:
						printf("开关");
						break;
					case 0xDA:
						printf("静音");
						break;
					case  0x68:
						printf("白键");
						break;
					case 0x5A:
						printf("i    ");
						break;
					case 0x4A:
						printf("播放");
						break;
					case 0x0A:
						printf("鼠标");
						break;
					case 0xF0:
						printf("直播");
						break;
					case  0x32:
						printf("点播");
						break;
					case 0x1A:
						printf("VOL-   ");
						break;
					case 0xD8:
						printf("VOL+   ");
						break;
					case 0xF2:
						printf("设置");
						break;
					case 0x58:
						printf("菜单");
						break;
					case 0xC2:
						printf("上箭头");
						break;
					case  0x60:
						printf("左箭头");
						break;
					case 0x70:
						printf("右箭头");
						break;
					case 0x40:
						printf("OK   ");
						break;
					case 0x50:
						printf("下箭头");
						break;
					case 0x72:
						printf("主页");
						break;
					case 0xB2:
						printf("返回");
						break;
					case 0x08:
						printf("1      ");
						break;
					case 0x88:
						printf("2      ");
						break;
					case 0x48:
						printf("3      ");
						break;
					case 0xC8:
						printf("4      ");
						break;
					case 0x28:
						printf("5      ");
						break;
					case 0xA8:
						printf("6      ");
						break;
					case 0xE8:
						printf("7      ");
						break;
					case 0x18:
						printf("8      ");
						break;
					case 0x98:
						printf("9      ");
						break;
					case 0xB8:
						printf("0      ");
						break;
					case 0x38:
						printf("HTML5/FLASH");
						break;
					case 0x78:
						printf("删除");
						break;
					default:
							printf("Unknown key!");
			}
			printf("n");
        }
        else
        {
          printf("nr ERR 0x%08X", RemoteInfrareddata.uiRemoteInfraredData);
        }
    }
    return Key = RemoteInfrareddata.RemoteInfraredDataStruct.bKeyCode;
}

这就是这个工程的核心代码了，也别纠结我代码贴的全不全了，反正即使全，看我博客的也复现不了这个实验，设备环境啥的都不一样，就听我讲讲原理就好了。

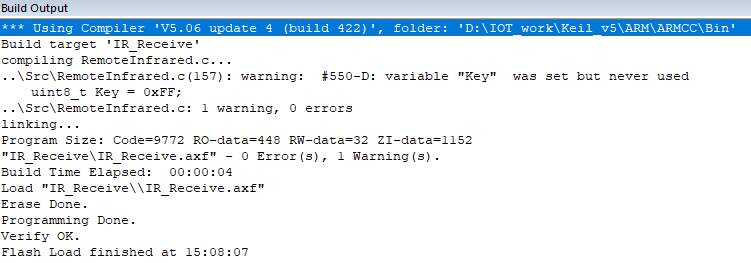

编译工程，下载到板子上。打开串口，按下复位键。
在这里插入图片描述
拿遥控器，随便按下一个键，串口打印信息如下：
在这里插入图片描述

可以看到实验成功运行了，接下来就是比较核心的源代码分析阶段。

三、背景介绍，知识点综述

为什么我听李圣杰的《手放开》又那么伤心呢。。。李圣杰是伤感情歌大佬吗？咋唱的歌都这么触动人心。

说源代码之前，还是先说一下这个实验的背景知识叭，这个就是要给PWM编码一席之地了。

我找了几篇博客，有兴趣的可以看一下这些博客：

  1. 红外编解码彻底解析
  2. STM32红外遥控NEC协议
  3. 基于stm32实现红外遥控信号接收解码的详细步骤

看完这些博客，还是听我详细的说一下叭：

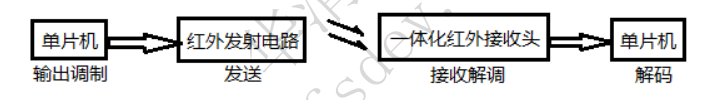

这个实验的背景是遥控使用红外线发射信息，开发板子上的红外接收头接收红外线，并进行电压分析。
在这里插入图片描述
就是这个色儿的，具体的详细过程是这个样子的：

遥控器按下按键，产生了一堆数据信息，这些信息转换成一堆0 1串，然后经过调制：

将0调制成这样：
在这里插入图片描述

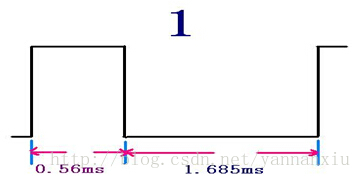

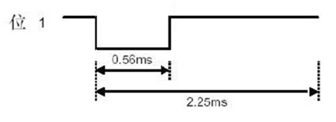

将1调制成这样：
在这里插入图片描述
注意，这是发送端，发送端，发送端是根据低压的长度不同来区分0 和1 的，调制好了之后，原先的一堆0 1 串就可以变成一堆高低电压，进而通过电压控制红外的小灯发射红外信号。

为什么我越来越喜欢听比莉唱的《DEAR JOHN》了，这烟嗓唱的太好听了。。。带劲，气氛带起来，摇起来

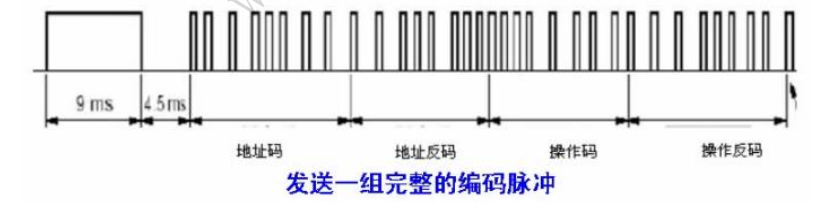

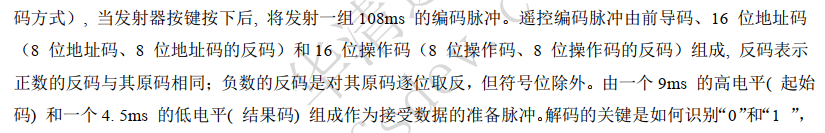

在发送的时候，是有协议要求的，具体的发送协议帧格式如下：
在这里插入图片描述
注意，注意，这是发送端，发送端，发送端才显示这样子。

好了，现在数据通过小灯发出去了，要来到板子的接收端了，板子的接收端是完全和发送端反着的，这也是为什么我一直强调发送端与接收端，电压是完全反着的

接收端的0显示如下：
在这里插入图片描述

接收端的1显示如下：
在这里插入图片描述
看到了嘛，在接收端，电压完全反着，发送端靠低压区分0 1，接收端靠高压区分0 1 。由于是完全反着的，所以接收端实际收到的协议帧格式如下：
在这里插入图片描述

在这里插入图片描述
但是时间是不变的啊，发送端发送9ms的高压，接收端就收到9ms的低压，发送端发送4.5ms的低压，接收端就接受4.5ms的高压。这俩组成了引导码，引导码之后才是真正的数据，这个地址反码与控制反码是校验的作用，为了防止传输错误，如果可以保证传输正确的话，其实是可以把其定义成其他意思，毕竟只是协议嘛，人为规定而已。

OK了，实验背景就介绍到这里，下面就是真正的源码分析了。

四、源代码分析

好啦，接下来就是源代码分析了。

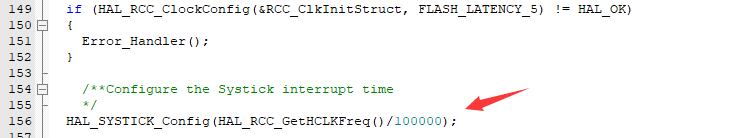

1. 修改系统时钟配置

这里我选择修改了系统时钟频率，这样的话，就可以清晰的看到高低电压都持续了多长时间了，就可以对照着分析代码的逻辑了
在这里插入图片描述
就是这里，配置系统时钟这里，原来这里配置的是/1000，意思是每1ms进入一次中断，也就是它能计数的最小单位就是1ms，可是我的传输协议有4.5ms，有小数部分，所以我就把进入中断的频率改了，这里改成了/100000，变成了每10us进入一次中断，可以准确的分析高低电平持续的时间。

在main函数中，我维持了两个变量
在这里插入图片描述
flag代表当前的电压，因为当初分析电路图的时候就知道，PG8一直是高压状态，在这里高压用1表示，所以flag初始化为1，然后这里我又维护了一个start变量，记录当前flag开始的时间。这里的HAL_GetTick函数就是获取当前的系统Tick，之前不是说过每10us进入一次中断服务程序嘛，中断服务程序里面会自增这个系统Tick，相当于计时的作用吧。

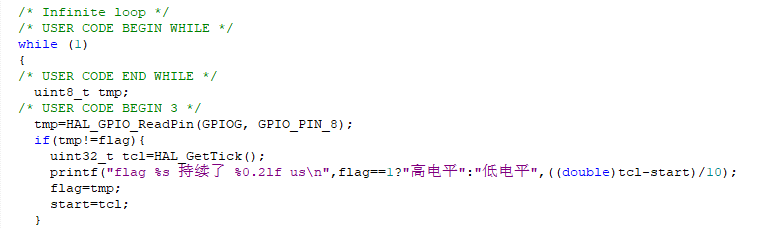

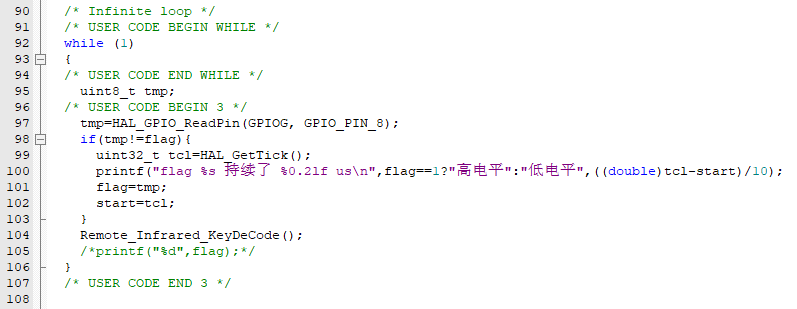

在while循环中，有如下语句：
在这里插入图片描述
这里我一直循环获取PG8的电压，当电压发生变化的时候，就记录下当前时刻，与之前的start时刻相减，获得flag电压持续时间，然后更新flag、更新start 。如此可以实现记录每个电压的持续时间。

注意，这里我有一个对系统Tick差值/10的操作，因为当初的TIM3的周期是100us，TIM3是一个延时定时器，用来分析协议。这里由于之前的系统Tick是以10us为单位，如果想转换成以100us为单位，就需要将差值缩小十倍，从而产生小数，精确协议分析。

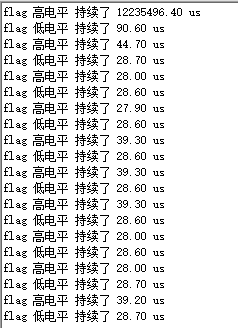

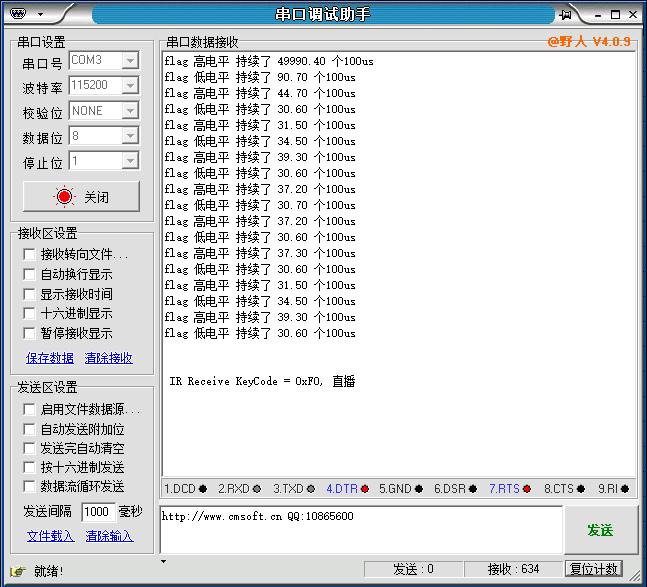

结果如下：
在这里插入图片描述

2. TIM3配置

这里的TIM3是一个周期定时器，周期为100us，每100us产生一次中断，调用一次中断服务函数。

至于为啥100us进入一次中断，分析如下：

TIM3在APHB1上，如图：
在这里插入图片描述
在这里插入图片描述

可以看到是84MHZ的频率，而在时钟配置的时候，预分频系数为83，所以真正的进入定时器的计数器的频率为84/(83+1)=1MHZ，也就是1s有1M的频率，而时钟的周期为100，也就是每100个脉冲过后才进入一次溢出中断处理函数。100/1M=0.0001s，换算成us，就是100us，也就是100个脉冲需要花费100us的时间，每100us进入一次中断服务程序。

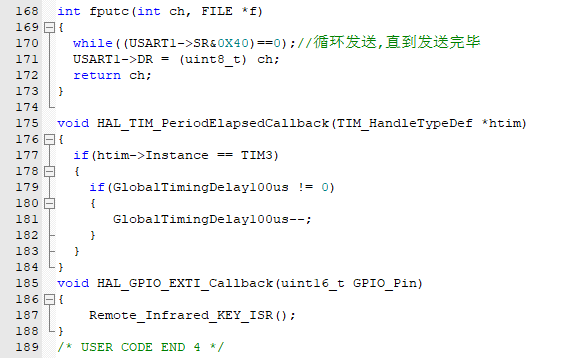

TIM3的中断服务程序如下：
在这里插入图片描述
可以看到，这里的计时单位是以100us为一个单位的，每次中断来临后，都将GlobalTimingDelay100us减1 。实现100us级的计时操作。

3. 中断例程分析

查看stm32f4xx_it.c文件，这个文件是STM32的中断管理文件，可以明显的看到有三个中断例程。

系统滴答中断，就是每10us一次的中断。
在这里插入图片描述
红外接收器的中断，体现在PG8的外部中断。
在这里插入图片描述

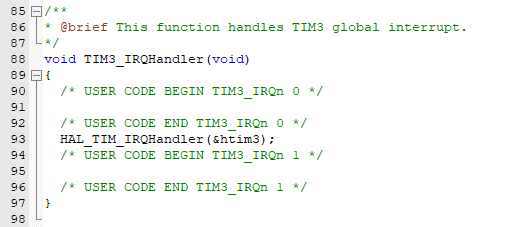

TIM3的定时器中断，就是每100us一次的中断。
在这里插入图片描述

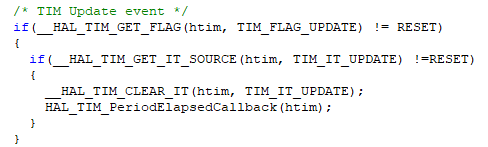

可以看到，这个TIM3的中断回调函数中就有对回调函数的调用：
在这里插入图片描述

4. 协议接收分析

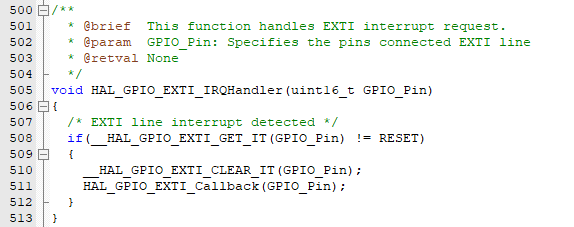

在上面的外部中断的服务程序中，可以看到调用了一个回调函数。回调函数内容如下：
在这里插入图片描述
在这里插入图片描述
而最后的这个Remote_Infrared_KEY_ISR()函数，就是最终的协议分析部分。

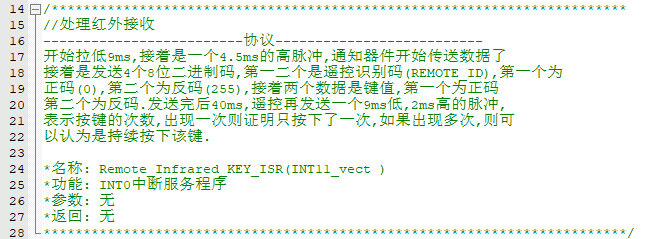

好了下面正式进入RemoteInfrared.c文件进行函数分析。
在这里插入图片描述
RemoteInfrared.c文件中，有两个函数，一个是接收数据的中断回调函数Remote_Infrared_KEY_ISR，一个是识别最终数据，判断按下那个键的函数Remote_Infrared_KeyDeCode。

在这个文件中有一个标志位，
在这里插入图片描述
这个意为协议帧是否接收完整的标志位。

用于TIM3的延时时间的两个变量
在这里插入图片描述
这两个常数，就是在TIM3的中断回调函数中减1的那个变量。实现的是计时的功能。

算了，我还是再贴一下源代码叭，头文件我就不贴了，上面有。

#include "RemoteInfrared.h"

#define REPEAT_KEY  0xEE

extern __IO uint32_t GlobalTimingDelay100us;
extern __IO uint32_t GlobalTimingDelay100usTx;


__IO uint32_t FlagGotKey = 0;

__IO Remote_Infrared_data_union RemoteInfrareddata;

const uint32_t TIME_DELAY_6MS = 60;
const uint32_t TIME_DELAY_10MS = 100;
void Remote_Infrared_KEY_ISR(void)
{
	static __IO uint8_t  bBitCounter = 0;
    static __IO uint32_t bKeyCode = 0;
	bBitCounter++;

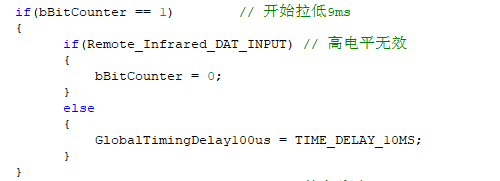

	if(bBitCounter == 1)
	{
        if(Remote_Infrared_DAT_INPUT)
        {
            bBitCounter = 0;
        }
        else
        {
            GlobalTimingDelay100us = TIME_DELAY_10MS;
        }
	}
	else if(bBitCounter == 2)
	{
        if(Remote_Infrared_DAT_INPUT)
        {
            if((GlobalTimingDelay100us > 2) && (GlobalTimingDelay100us < 18))
            {
                GlobalTimingDelay100us = TIME_DELAY_6MS;
            }
            else
            {
                bBitCounter = 0;
                //printf(".");
            }
        }

        else
        {
            bBitCounter = 0;
        }
	}

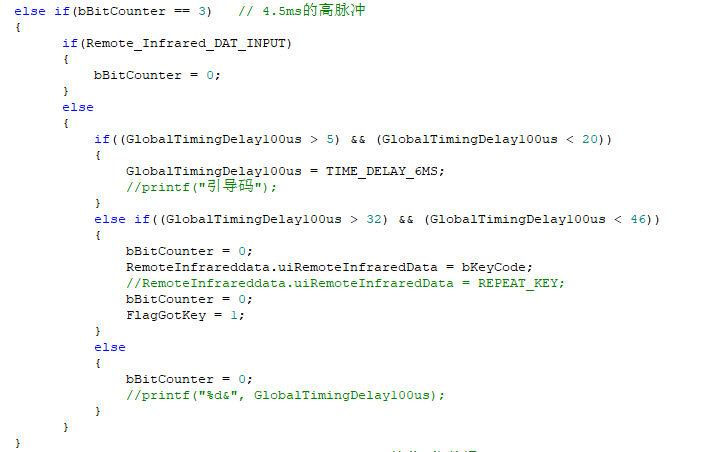

	else if(bBitCounter == 3)
	{
        if(Remote_Infrared_DAT_INPUT)
        {
            bBitCounter = 0;
        }
        else
        {
            if((GlobalTimingDelay100us > 5) && (GlobalTimingDelay100us < 20))
            {
                GlobalTimingDelay100us = TIME_DELAY_6MS;

            }
            else if((GlobalTimingDelay100us > 32) && (GlobalTimingDelay100us < 46))
            {
                bBitCounter = 0;
                RemoteInfrareddata.uiRemoteInfraredData = bKeyCode;

                bBitCounter = 0;
                FlagGotKey = 1;
            }
            else
            {
                bBitCounter = 0;

            }
        }
	}
	else if(bBitCounter > 3 && bBitCounter < 68)
	{

        if(Remote_Infrared_DAT_INPUT)
        {
            if((GlobalTimingDelay100us > 50) && (GlobalTimingDelay100us < 58))
            {
                GlobalTimingDelay100us = TIME_DELAY_6MS;
            }
            else
            {
                bBitCounter = 0;
                //printf("#");
            }
        }
        else
        {
            if((GlobalTimingDelay100us > 50) && (GlobalTimingDelay100us < 58)) // '0'
            {
                GlobalTimingDelay100us = TIME_DELAY_6MS;
		        bKeyCode <<= 1;  // MSB First
                bKeyCode += 0x00;
            }
            else if((GlobalTimingDelay100us > 40) && (GlobalTimingDelay100us < 48)) //'1'
            {
                GlobalTimingDelay100us = TIME_DELAY_6MS;
		        bKeyCode <<= 1;  // MSB First
                bKeyCode += 0x01;
            }
            else
            {
			    //test = GlobalTimingDelay100us;
                bBitCounter = 0;
                //printf("*%d", test);
            }
        }

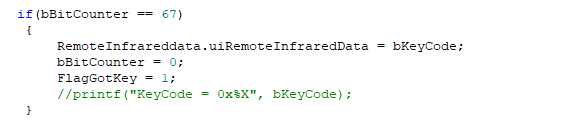

       if(bBitCounter == 67)
        {
            RemoteInfrareddata.uiRemoteInfraredData = bKeyCode;
            bBitCounter = 0;
            FlagGotKey = 1;
            //printf("KeyCode = 0x%X", bKeyCode);
        }
	}
	else
	{
		bBitCounter = 0;
        //printf("KeyCode = 0x%X", bKeyCode);
	}
}

uint8_t Remote_Infrared_KeyDeCode(void)
{
	uint8_t Key = 0xFF;

	if (FlagGotKey == 1)
	{
        FlagGotKey = 0;
        if((RemoteInfrareddata.RemoteInfraredDataStruct.bID == (uint8_t)~ RemoteInfrareddata.RemoteInfraredDataStruct.bIDNot)
            && (RemoteInfrareddata.RemoteInfraredDataStruct.bKeyCode == (uint8_t)~ RemoteInfrareddata.RemoteInfraredDataStruct.bKeyCodeNot))
        {
            printf("nr IR Receive KeyCode = 0x%02X, ", RemoteInfrareddata.RemoteInfraredDataStruct.bKeyCode);
			switch(RemoteInfrareddata.RemoteInfraredDataStruct.bKeyCode)
			{
				 case 0:
						printf("ERROR ");
						break;
					case 0xEA:
						printf("开关");
						break;
					case 0xDA:
						printf("静音");
						break;
					case  0x68:
						printf("白键");
						break;
					case 0x5A:
						printf("i    ");
						break;
					case 0x4A:
						printf("播放");
						break;
					case 0x0A:
						printf("鼠标");
						break;
					case 0xF0:
						printf("直播");
						break;
					case  0x32:
						printf("点播");
						break;
					case 0x1A:
						printf("VOL-   ");
						break;
					case 0xD8:
						printf("VOL+   ");
						break;
					case 0xF2:
						printf("设置");
						break;
					case 0x58:
						printf("菜单");
						break;
					case 0xC2:
						printf("上箭头");
						break;
					case  0x60:
						printf("左箭头");
						break;
					case 0x70:
						printf("右箭头");
						break;
					case 0x40:
						printf("OK   ");
						break;
					case 0x50:
						printf("下箭头");
						break;
					case 0x72:
						printf("主页");
						break;
					case 0xB2:
						printf("返回");
						break;
					case 0x08:
						printf("1      ");
						break;
					case 0x88:
						printf("2      ");
						break;
					case 0x48:
						printf("3      ");
						break;
					case 0xC8:
						printf("4      ");
						break;
					case 0x28:
						printf("5      ");
						break;
					case 0xA8:
						printf("6      ");
						break;
					case 0xE8:
						printf("7      ");
						break;
					case 0x18:
						printf("8      ");
						break;
					case 0x98:
						printf("9      ");
						break;
					case 0xB8:
						printf("0      ");
						break;
					case 0x38:
						printf("HTML5/FLASH");
						break;
					case 0x78:
						printf("删除");
						break;
					default:
							printf("Unknown key!");
			}
			printf("n");
        }
        else
        {
          printf("nr ERR 0x%08X", RemoteInfrareddata.uiRemoteInfraredData);
        }
    }
    return Key = RemoteInfrareddata.RemoteInfraredDataStruct.bKeyCode;
}

在函数Remote_Infrared_KEY_ISR中维护了两个变量，都是静态局部变量，
在这里插入图片描述
这个bBitCounter就是记录当前协议帧分析到哪一部分了。bKeyCode就是协议帧接收的0 1 数据。

首先声明，这是一个中断的回调函数，而这个中断是在上升沿下降沿都会触发的。结合当初我用系统Tick记录下来的每个高低电压持续的时间来分析。
在这里插入图片描述

好，那就说一下流程吧，一开始中断来临，bBitCounter加一，表示如果开始分析协议的话，应该首先第一个分析9ms的低电平，如下：
在这里插入图片描述
这里的如果这个中断来的时候，读取的电压是高电平的，说明是无效的。重新将bBitCounter归0。

如果是低电平，那么就开始定时器计时，因为最长不过9ms左右，所以延时10ms完全够用，TIM3开始定时10ms。

好，现在下一个中断又来了，bBitCounter现在又加一到二了。也就是该分析4.5ms的高电平了，如下：
在这里插入图片描述
可以看到，协议的正常规则就应该是4.5ms的高电平，这里只是说明高电平来了，说明不了这个高电平是否会持续4.5ms。这里如果是来到的高电平，那么就进入IF，注意，重点来了，这里的if里面的定时器定时余量的判断，是对之前的低电平的持续时长的判断，看之前的低电平是否持续了9ms左右（不会真正的准确持续9ms，是有误差的）之前的定时是定时10ms（100个100us），参照我用系统Tick记录的电压持续时间，低电平持续了90.70个100us，也就是GlobalTimingDelay100us应该还剩下不到10个，所以如代码所示，可以接受的低电平范围是82~98个100us。满足了这个范围条件，好了，之前的9ms低电平可以接收，下面就该看这个高电平会不会持续4.5ms了，所以定时器TIM3又开始定时6ms。

再次来了一个中断，bBitCounter再次自增，变成了3
在这里插入图片描述
再次来了一个中断，说明刚才的高电平结束了，这次应该接受的是低电平。所以一开始就判断，如果这次接受的是高电平，说明接收错误，重新归零，如果是低电平，那么好了最起码说明这次的来到的电压是符合标准的，接下来就应该判断，之前的高电压是否真的持续了4.5ms。因为之前TIM3定时了6ms。而刚刚的高电压持续了44.70个100us。对于60个100us，还剩下15.4个100us，符合40~55的范围，可以接受。然后就再次延时6ms，来测量此次的低电平会持续多长时间，接下来就该接收数据了。

又来了一个中断，这次的中断应该是高电平了，
在这里插入图片描述
注意，在接收端，电压是反向的，也就是应该根据高电压来区分0 1，低电压是没有啥意义的，可能它唯一的意义就是一个契机，说明高电压结束了，应该看一下定时器余量，看一下高电平持续了多长时间。

如上图，这次来了一个高电平，确实应该来了一个高电平，进入高电平的if语句内，在语句内体现的是刚刚的低电压的持续时间，看它的持续时间是否在允许范围内，这里低电平持续了30.60个100us，还剩下29.6个100us，允许接受的GlobalTimingDelay100us应该在50~58，

咦?？?？?？?？?？?？?？?？这是啥玩意？咋回事？是我计数计错了吗为什么会持续这么长时间，完了，我迷惑了。。。

我感觉我写的没问题呀，之前的测量也都是对的，为啥会差这么多呢。。。

好了，不管它咋测量的了，现在可以保证的是，我的理解是对的，只不过测量测错了。

按照正常来说，需要有0.56ms左右的低电平，也就是走了5.6个100us，还应该剩下54.4个100us，符合50~58范围内，可以接受。然后再次开启定时，再次定时6ms，来测量本次来到的高电平的持续时间。

好，现在又一次中断来了，这次来了低电平，进入下面的else里面，这时的GlobalTimingDelay100us中的余量就代表了刚刚的高电平持续的时间，可以看到这里又分两种，体现了根据高电平来区分0 1 的思路，如果高电平持续了0.56ms，也就是GlobalTimingDelay100us还剩下54.4个100us在50 ~ 58范围内，说明刚刚接收到了数据0，如果高电平持续了1.685ms，也就是GlobalTimingDelay100us还剩下43.15个100us，在40 ~ 48范围之内，说明刚刚接收到了数据1，将这些数据放到bKeyCode中暂存，然后开启下次定时，计时这次来的低电平的时间。

如此循环直到循环到bBitCounter为67为止（包括67），也就是从1到67，需要分析67次高低电平，好，根据之前的协议帧格式，有8个地址位、8个地址位反码、8个操作码、8个操作码反码，也就是32个0 或1 ，换成高低电平就是64个高低电平，再加上两个引导码，也就是66个，那还差一个，差一个差在，因为我们需要测量最后一个高电平的持续时间，就需要再来一次中断，再次进入函数，来测量最后的那个电平的持续时间，至于具体的协议帧格式，就是红外接收头的事了。

5. RemoteInfrared.h 中数据结构的分析

这里面有一个极其骚气的一点，就是共用体真的是太骚了。我写是肯定写不出来的。
在这里插入图片描述
我的天哪，惊为天人…

要知道在RemoteInfrared.c中的变量定义的时候。它定义的是共用体。
在这里插入图片描述
之后的操作就是在bBitCounter为67的时候，将记录下来的bKeyCode赋值给uiRemoteInfraredData
在这里插入图片描述
注意看，这里是整型数之间的赋值，都是uint32_t类型，因为是共用体，注意到那个RemoteInfraredDataStruct类型，包括了4个uint8_t，刚好就是32位，所以之后在解码操作的时候，直接用共用体的RemoteInfraredDataStruct成员，相当于直接把uiRemoteInfraredData给强转类型了，太厉害了，没想到，没想到。

6. 键盘解码程序

键盘解码程序就很简单了，因为实验里面已经提供了每个键位的Code，直接用一下switch/case就可以了，用之前，只需要验证一下是否和反码一样就行了。源码我就不再贴上来了，之前已经放过两次了。
在这里插入图片描述
刚才说的就是这个，直接强转，实在高明。

五、结语

好了，又是一篇博客，虽然出现了一点点小瑕疵，但是无伤大雅，终于完成了，撒花撒花，幸苦了一下午，不对，是一整天，因为我中午才起床，起床后一直写博客到现在，一天结束了。。。明天继续，奥里给，哈哈哈哈

最后

以上就是风趣大地为你收集整理的【STM32F407 开发板】实验七 ：IR 红外线接收实验的全部内容，希望文章能够帮你解决【STM32F407 开发板】实验七 ：IR 红外线接收实验所遇到的程序开发问题。

如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。

本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。
点赞(43)

相关文章

STM32F429连接USB飞行摇杆 (一) 连接摇杆
STM32F429连接USB飞行摇杆 (一) 连接摇杆
STM32摇杆模块的蓝牙通信+LCD图形化的坐标显示
STM32摇杆模块的蓝牙通信+LCD图形化的坐标显示
PT100测温 程序+电路 LM358+TL431+PT100+单片机自带AD
PT100测温 程序+电路 LM358+TL431+PT100+单片机自带AD
【STM32实战】机械臂快递分拣系统（二）——机械臂控制程序（上位机）编写前言题目分析蓝牙模块的使用上位机程序的编写连接阿里云测试
【STM32实战】机械臂快递分拣系统（二）——机械臂控制程序（上位机）编写前言题目分析蓝牙模块的使用上位机程序的编写连接阿里云测试
【STM32F407 开发板】实验七 ：IR 红外线接收实验
【STM32F407 开发板】实验七 ：IR 红外线接收实验
E71-433MS30芯片（CC1310无线模块 ）mosbus协议通信（主机）
E71-433MS30芯片（CC1310无线模块 ）mosbus协议通信（主机）
Java 代码优化 Java 如何写好 一个 for 循环之前写这个代码的老铁，也没在意这么个小小的问题，会是个问题。会影响性能。
Java 代码优化 Java 如何写好 一个 for 循环之前写这个代码的老铁，也没在意这么个小小的问题，会是个问题。会影响性能。
Java--增强for循环
Java--增强for循环

评论列表共有 0 条评论

立即
投稿
返回
顶部
