1、前言
由于时间原因,我使用的遥控器是直接买的成品,富斯I6x+IA6B接收机,据说是一代神控,富斯的遥控器总共有ibus模式、sbus模式、PPM模式。我使用的是PPM模式。
2、什么是PPM

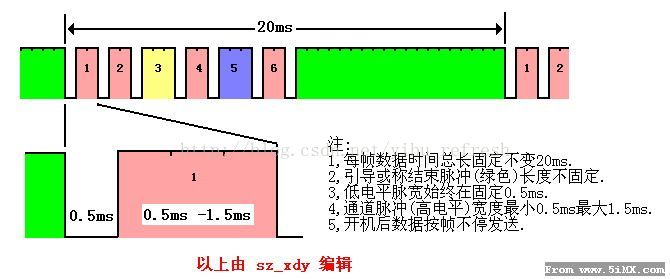

PPM信号其实就是很多个PWM信号综合到一起,形成一路PWM信号的形式叫做PPM信号。
PPM信号一帧数据分为低电平(0.5ms)+高电平(0.5ms-1.5ms),高电平长度与PWM占空比成正比。因为一帧信号最多要2ms,信号周期为20ms,所以理论一次PPM信号可以发送10帧数据,但是由于要确定帧头信号,所以要加入同步帧,真正的PPM信号里面最多有9帧数据帧。
3、读取PPM
根据PPM的发送原理,我们很轻易就可以想到通过测量电平的时间就可以获得PPM信号的数据帧。有两种方法(1)根据GPIO的高电平输入同时开始定时器计时,(2)使用TIM定时器的输入捕获功能。
因为无人机属于比较危险的玩具,一旦失去控制后果不堪设想,从安全角度出发我使用比较稳妥的定时器输入捕获方法。
4、程序设计
定时器输入捕获的初始化不在赘述,在stm32基础篇有详细介绍。直接看PPM信号的接收,存储。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46uint16_t PPM_Sample_Cnt=0; uint32_t PPM_Time=0; uint16_t PPM_Okay=0; uint16_t PPM_Databuf[8]={0}; uint8_t TIM2_CH2_CAPTURE_STA=0; /** * 功能:TIM2_ch1中断服务函数,接收PPM信号储存在PPM_Databuf中 * 入口参数: * 返回值: */ void TIM2_IRQHandler(void) { if(TIM_GetITStatus(TIM2,TIM_IT_CC2)==!RESET)//捕获中断 { if(TIM2_CH2_CAPTURE_STA&0x01)//符合条件的话说明上次捕获了高电平,那么这次捕获的一定是低电平 { PPM_Time=TIM_GetCapture2(TIM2); if(PPM_Time>0) PPM_Time++; if(PPM_Okay==1) { PPM_Databuf[PPM_Sample_Cnt]=PPM_Time; PPM_Sample_Cnt++; if(PPM_Sample_Cnt>8) PPM_Okay=0; } if(PPM_Time>7000)//识别到帧尾 { PPM_Okay=1; PPM_Sample_Cnt=0; } TIM_OC2PolarityConfig(TIM2,TIM_ICPolarity_Rising); TIM2_CH2_CAPTURE_STA=0;//清掉标志位准备开始下一次上升沿和下降沿检测 } else { TIM_SetCounter(TIM2,0);//以上为清零 TIM2_CH2_CAPTURE_STA|=0x01;//高电平指示被赋值 TIM_OC1PolarityConfig(TIM2,TIM_ICPolarity_Falling); //当捕获上升沿后改为捕获下降沿 } } TIM_ClearITPendingBit(TIM2, TIM_IT_CC2|TIM_IT_Update); //清除中断标志位,一定不要忘,要不然下次进不了中断 }
因为PPM信号最长为2ms,但是空白数据帧会超过2ms,所以我们只需要判断有一个数据超过2ms即可认定为是上一次PPM信号的最后一帧,即刻开始接收最新的PPM信号的第一帧,因为我的遥控器是十通道,但是我还用不到这么多,所以设计接收八通道,预留两个通道备用。
最后接收到的PPM数据帧储存在PPM_Databuf[8]这个数组中。
5、总结
PPM信号是现在多通道控制领域比较常见的一种串行信号,但是它也有一个重大的缺点,就是最快需要20ms才能接收一次数据。这也就是信号频率只有50Hz。对于一些高精度仪器不可用,ibus和sbus是并行多通道数据传输方案,在频率上优于PPM,所以后期可以升级信号模式。
