一、概述

本文主要介绍使用STM32和KIR-8红外学习发射模块做一个空调遥控器，流程如下：

1. 使用KIR-8模块学习所需要的的按键，得到按键的红外编码；
2. 把上面得到的红外编码复制到STM32代码中的数组里；
3. 通过STM32串口重新把红外编码数据发送给KIR-8模块即可。

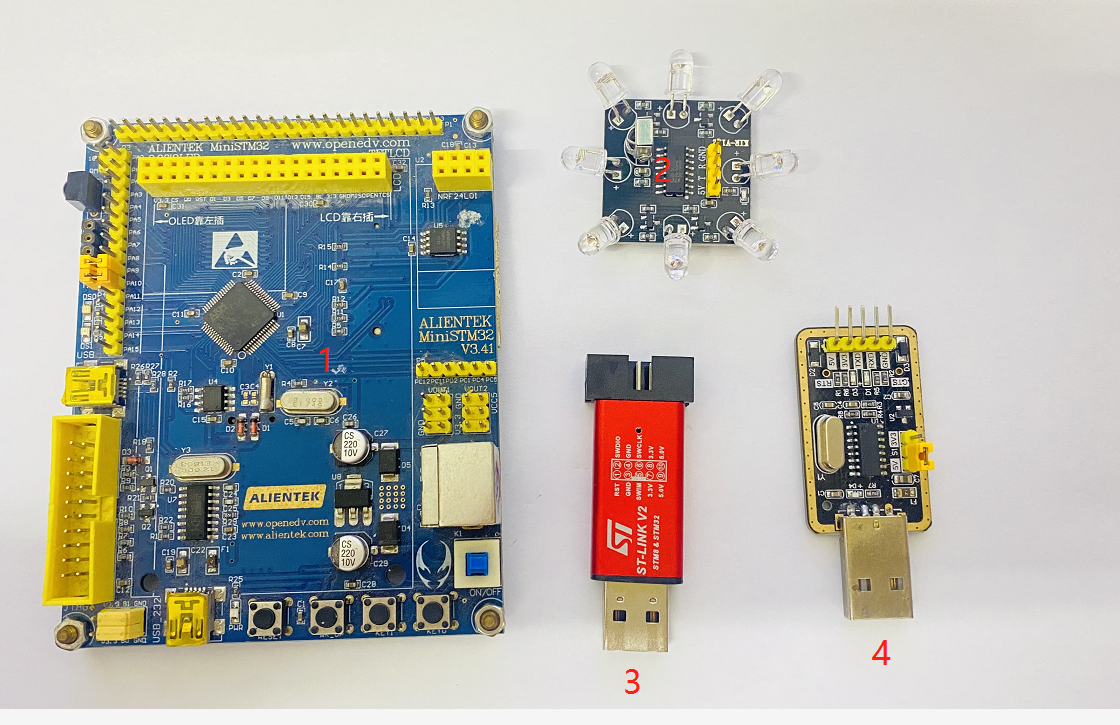

二、物料清单

 1.STM32正点原子迷你开发板，主控是STM32F103RCT6；（使用STM32F103C8T6也可以，修改一下启动文件及Keil的配置即可）；https://t.hk.uy/a8m7

2.KIR-8红外学习发射模块，主要用来学习红外编码及发射红外信号的；https://t.hk.uy/a8m4

3.ST-Link烧录器，用来给STM32开发板烧录程序的；（如果你会使用串口烧录，可以不需要这个）；https://t.hk.uy/a8mA

4.USB转TTL模块，用来上位机调试KIR-8模块的；https://t.hk.uy/a8mE

5.杜邦线若干，一般8根就足够了。

三、调试KIR-8模块

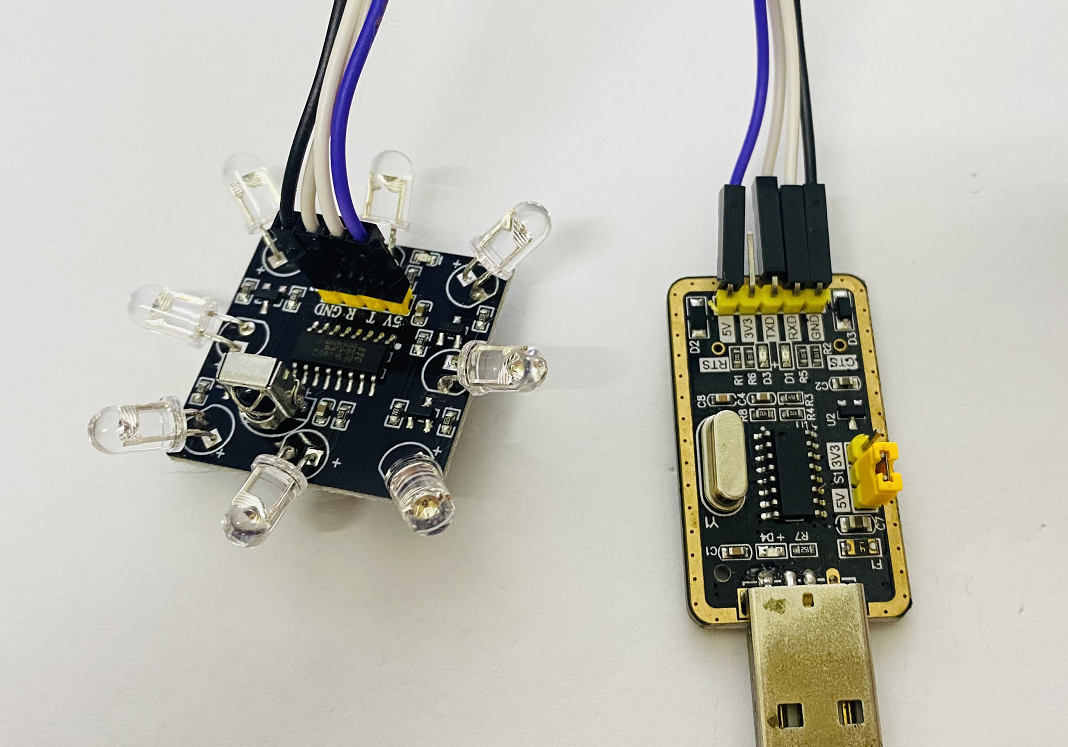

1.按下图用杜邦线把USB转TTL模块与KIR-8模块连接：

​

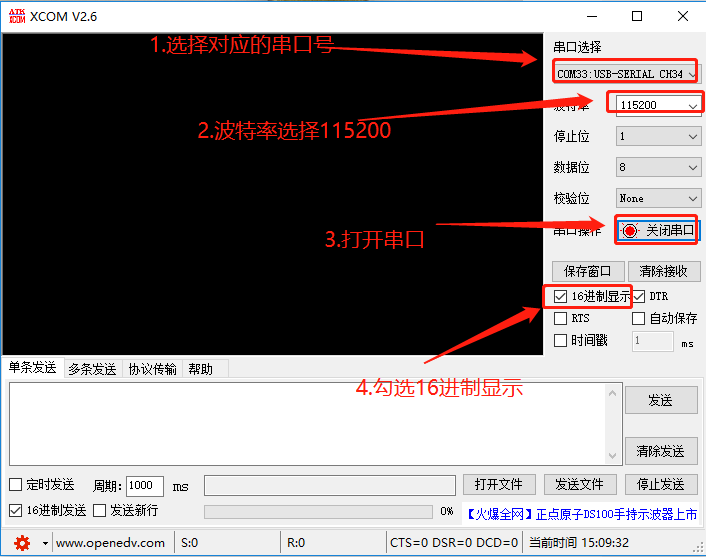

 2.把USB转TTL模块插入电脑，电脑需要安装CH340驱动，百度驱动文件安装即可；然后打开XCOM串口调试助手，并按下图设置选项：

 注：如果第一步的列表框没有串口号可选，电脑就需要安装CH340驱动，不会是COM1的。

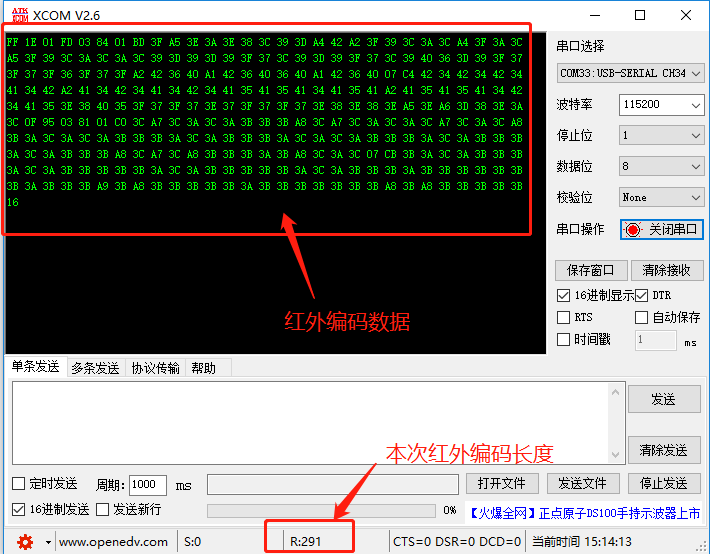

3.掏出祖传的空调遥控器，对着KIR-8模块按下任意一个按键，你就能看到XCOM调试数据界面输出红外编码数据了；

 注：每种空调的红外编码长度有可能不一样的，我的是格力，长度是291；其他品牌长度可能是其他长度；格力也有其他长度。编码是FF开头，16结尾才是有效数据。

 4.勾选16进制发送选项，然后把得到的红外编码复制到发送框里面

 注：一定要先勾选16进制发送选项，再粘贴红外编码到发送框！

此时，把KIR-8模块的任意红外发射头对着空调，然后点击发送按钮，就能看到空调有反应了。KIR-8模块的红外发射距离一般在8米左右。

如果点击发送没反应，请检查你发送的字节数与刚刚接收到的编码长度是否一致，然后检查接线是否稳定。

下一篇是操作STM32了
