概述

EPS承载介绍

节点详细描述

端到端服务

EPS承载

外部承载

E-RAB(Radio Access Bearer)

主要介绍UE与网络直接的承载的建立，建立后接口

EPS承载介绍

在EPS网络中对于UE主要的目的是为了上传IP数据包或下载IP数据包，而交互的两方一方是UE，另一方是外部的交互网络，比如腾讯，阿里巴巴等服务区（其实运营商只是做一个IP网络的通道给其他公司服务器来接入）。

UE上传输IP包的步骤UE发起 eNB接收，eNB发送S-GW发送给P-GW在传给服务器。

节点详细描述

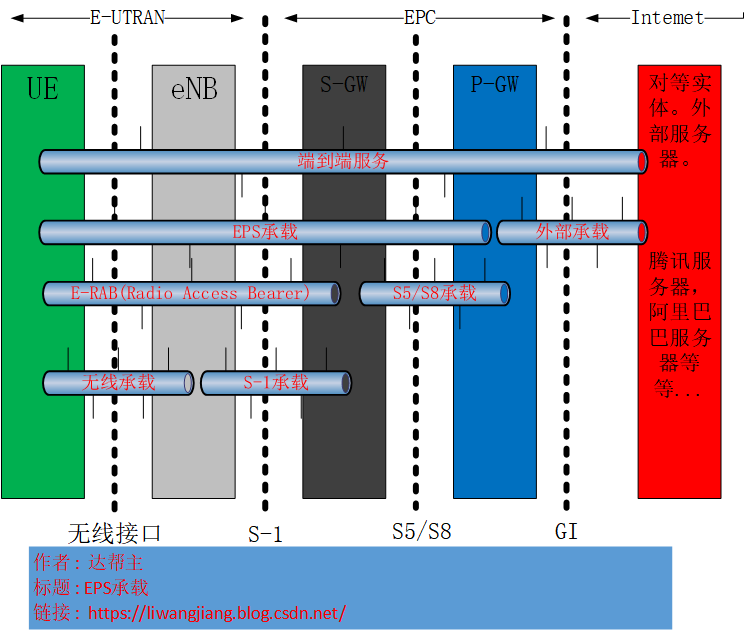

详细描述图：

在网络中除了要传用户面消息，还要传输控制面消息，那么在用户面有EPS承载来进行传输，那么控制面当然也有他自己的传输方式通过SRB承载进行传输。

端到端服务

端到端IP通道在传输数据过程中是有一个Qos(服务质量)的。如何保证端到端服务质量，是通过一段一段来进行处理比如EPS承载

EPS承载

EPS承载建立的目的是为了UE在传输IP数据包的传输服务质量。
EPS属于用户面的概念，为IP数据包提供服务
EPS承载主要是保证IP包传输的质量。
如果EPS需要建立他包括三段进行接连:
1.无线承载DRB(Data Radio Bearer)
2.S1承载
3.S5/S8承载
实际对于就是三个接口连接。
如果UE需要传IP包首先需要建立EPS承载，如果要建立EPS承载那么首先要建立上面三个步骤，建立的过程通过发送信令来建立的。

外部承载

为什么两端，是因为P-GW到外部承载运营商是无法控制的。运营商只是提供了一个IP通道，运营商控制包括 eNB S-GW P-GW。
外部承载，他有很多因素会改变Qos服务质量比如设备等等…所以运营商无法保证外部承载的服务质量。
运营商只能保证UE到P-GW的服务质量。

E-RAB(Radio Access Bearer)

E-RAB对应的是无线承载和S1承载，这两段称E-RAB，主要用来判断EPS承载是否建立。

为什么要提出E-RAB这个概念呢？
站在基站的角度出发一个EPS的承载其实基站是无法确认是否建立的，基站能够监控到无线承载和S1承载的建立过程，所以引出了一个E-RAB，S5/S8承载是核心网建立的。
基站怎么去确认EPS承载就呢？
就是通过S5/S8承载去确认的，S5/S8可能出现链路的释放或中断，那么EPS就会断开，这丫基站就被监听到了EPS承载是否建立。
基站通过E-RAB的建立或修改和是否来知道EPS承载的情况，这就是E-RAB的概念
