概述

一、GSM系统组成

1.1移动台

1.2 GSM 基站子系统BSS

1.3 GSM 交换子系统NSS

1.4 操作维护中心 OMC

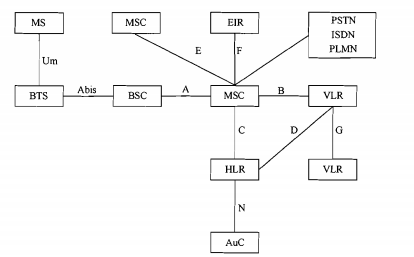

二、GSM系统接口

一、GSM系统组成

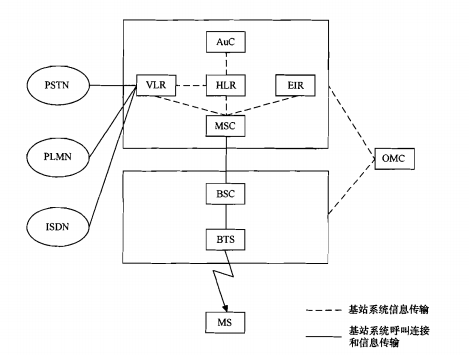

一套完整的蜂窝无线通信系统通常由交换子系统（ NSS , Network Switched Subsystem ）、基站子系统（ BSS . Base Station Subsystem ) 、移动台（ MS , Mobile Station ）以及操作维护中心（ OMC ,Operations & Maintenance Center ）构成。

1.1移动台

移动台就是移动用户设备部分。它由两部分组成：移动终端（ MS ）和用户识别卡 ( SIM ）。

移动终端就是“机”，它可完成话音编码、信道编码、信息加密、信息的调制和解调、信息的发射和接收等功能。

SIM 卡就是“身份卡”，它类似于我们现在所用的 lC 卡，因此也称作智能卡，存有认证用户身份所需的所有信息，并能执行一些与安全保密有关的重要信息，以防止非法用户进入网络。 SIM 卡还存储与网络和用户有关的管理数据，只有抽入 SIM 卡后移动终端才能接入进网。

1.2 GSM 基站子系统BSS

BSS 是在一定的无线覆盖区中MSC（移动业务交换中心）控制，与MS进行通信的系统设备，它主要负责完成无线发送/接收和无线资源管理等功能。

功能实体分为基站控制器（BSC）和基站收发信台（BTS）。

BSC ：具有对一个或多个 BTS 进行控制的功能，它主要负责无线网络资源的管理、小区配置数据管理、功率控制、定位和切换等，是个很强的业务控制点。

BTS ：无线接口设备，它完全由 BSC 控制，主要负责无线传输，完成无线与有线的转换、无线分集、无线信道加密、跳频等功能。

1.3 GSM 交换子系统NSS

NSS 主要完成交换功能和用户效据与移动性管理、安全性管理所需的数据库功能。 NSS 由一系列功能实体所构成，各功能实体介绍如下。

( 1 ) MSC ：（移动业务交换中心）是 GSM 系统的核心，是对位于它所覆盖区城中的移动台进行控制和完成话路交换的功能实体，也是移动通信系统与其他公用通信网之间的接口。它可完成网络接口、公共信道信令系统和计费等功能，还可完成 BSS 、 MSC 之间的切换和辅助性的无线资源管理、移动性管理等。另外，为了建立至移动台的呼叫路由，每个 MS 还应能完成网关 MSC（GMSC）的功能，即查询位置信息的功能。

( 2 ) VLR ：访问位置寄存器，是一个数据库．是存储 MSC 为了处理所管辖区城中 MS （统称拜访用户）的来话、去话呼叫所需检索的信息，例如用户的号码、所处位里区城的识别、向用户提供的服务等参数。

( 3 ) HLR ：归属位置寄存器，也是一个数据库，是存储管理部门用于移动用户管理的数据．每个移动用户都应在其归属位置寄存答（ HLR ）注册登记．它主要存储两类信息：一是有关用户的参数：二是有关用户目前所处位置的信息，以使建立至移动台的呼叫路由，例如 MSC 、 VLR 地址等。

( 4 ) AUC ：鉴权中心，用于产生为确定移动用户的身份和对呼叫保密所需鉴权、加密的三参数（随机号码 R A ND 、符号响应 SRES、密钥 Kc ）的功能实体。

( 5 ) EIR ：移动设备识别寄存器，也是一个数据库，存储有关移动台设备参数．主要完成对移动设备的识别、监视、闭锁等功能，以防止非法移动台的使用。
